Zhejiang Usune Electric Co., Ltd. to profesjonalna fabryka integrująca badania i rozwój, projektowanie, produkcję i sprzedaż. Jego główny produkty obejmują wewnętrzne i zewnętrzne wyłączniki próżniowe wysokiego napięcia 12 kV ~ 245 kV, wyłączniki SF6, wyłączniki obciążeniowe przełączniki i różne rozłączniki. Jest zaufanym, profesjonalnym dostawcą zarówno dla projektów elektroenergetycznych w kraju i za granicą.
Rozłącznik Usune Gw4 został specjalnie zaprojektowany do trójfazowych systemów zasilania AC 50 Hz/60 Hz. Jego podstawowym funkcją jest łączenie lub rozłączanie obwodów wysokiego napięcia pod napięciem i w warunkach bez obciążenia oraz zapewnienie widoczności odstęp izolacji elektrycznej do konserwacji szyn zbiorczych, wyłączników, transformatorów i innych urządzeń wysokiego napięcia sprzęt.
-GB 1985-2004: Rozłączniki wysokiego napięcia prądu przemiennego i przełączniki uziemiające
-IEC 62271-102: Aparatura rozdzielcza i sterownicza wysokiego napięcia
-GB/T 11022: Ogólne specyfikacje dotyczące rozdzielnic i sterownic wysokiego napięcia

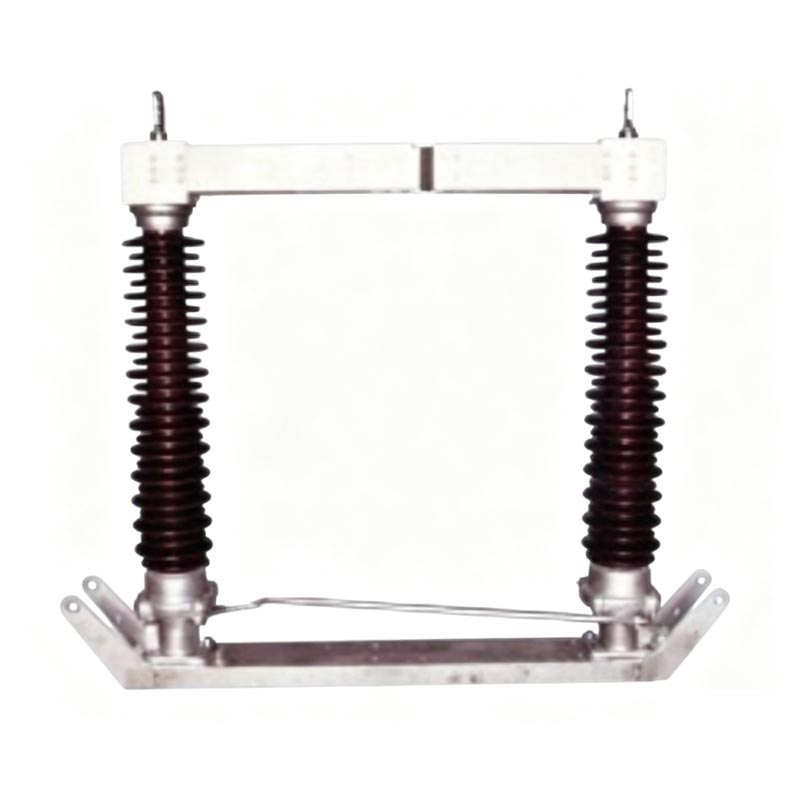

Seria GW4: Izolator dwusłupkowy, poziomy obrotowy, typu przerywanego
1. Konstrukcja izolatora dwusłupkowego, dwa izolatory wsporcze na fazę obracają się synchronicznie w poziomie o 90°.
2. Styki główne mają pęknięte centralnie styki z posrebrzanej miedzi, mają niską rezystancję styku i dobrą przewodność.
3. Podstawa wykonana ze stali ocynkowanej ogniowo, z uszczelnionymi łożyskami, odporna na korozję i trwała.
4. Rozłącznik GW4 może być wyposażony w uziemniki jednostronne lub dwustronne, z mechanicznym
blokujące w celu zapewnienia bezpieczeństwa pracy.
5. Mechanizm napędowy może być ręczny (CS14G, CS17G) lub elektryczny (CJ6B, CJ11, XCJ-I).
| Parametr | Specyfikacja |
| Napięcie znamionowe | 126 kV (system 110 kV) |
| Częstotliwość znamionowa | 50 Hz |
| Prąd znamionowy | 630A, 1250A, 1600A, 2000A, 2500A |
| Znamionowy krótkotrwały prąd wytrzymywany (1 s) | 31,5 kA, 40 kA, 50 kA |
| Znamionowy prąd szczytowy wytrzymywany | 80 kA, 100 kA, 125 kA |
| 1min Napięcie wytrzymywane na sucho AC | - Do ziemi: 140 kV - Przerwa: 160 kV |
| Temperatura pracy | -40°C do +40°C |
| Wysokość | ≤ 2000m |

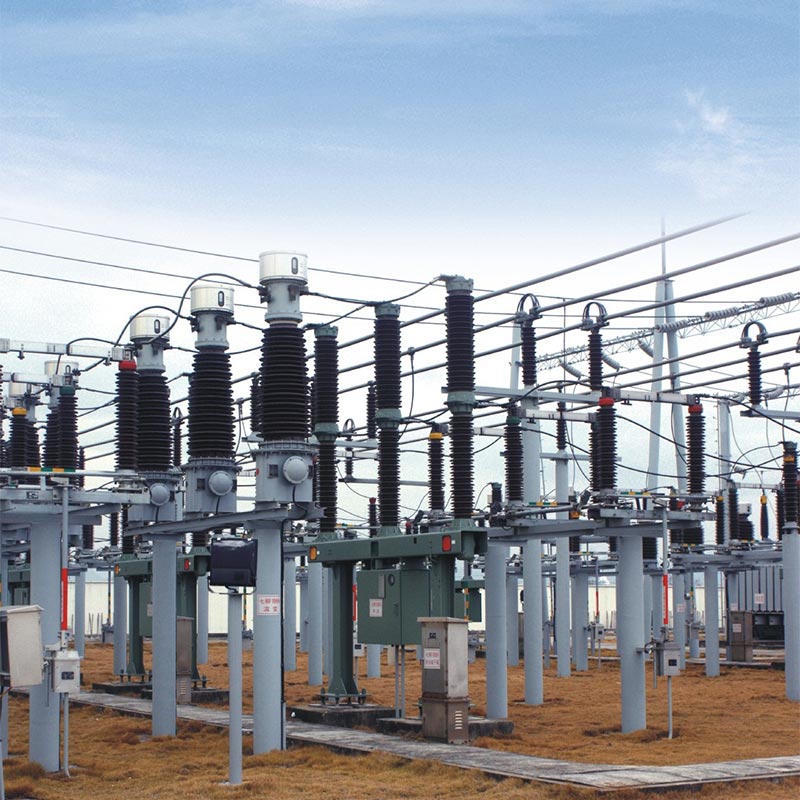

Projekt podstacji 110kV... dla elektrowni wiatrowych
Projekt ten zlokalizowany jest w regionie północnym, w którym występują znaczne różnice temperatur i wymaga wysokiego sprzętu niezawodność i odporność na zimno. W projekcie wybrano wiele rozłączników Usune GW4 wyposażonych w instalację elektryczną mechanizmy i dwustronne uziemniki. Przez wiele lat od uruchomienia sprzęt pracował stabilnie, o niezawodnym działaniu mechanicznym i doskonałej odporności na korozję, skutecznie zapewniając bezpieczeństwo konserwacji podstacji i codzienną wydajność pracy, zdobywając wysokie uznanie od użytkownika.

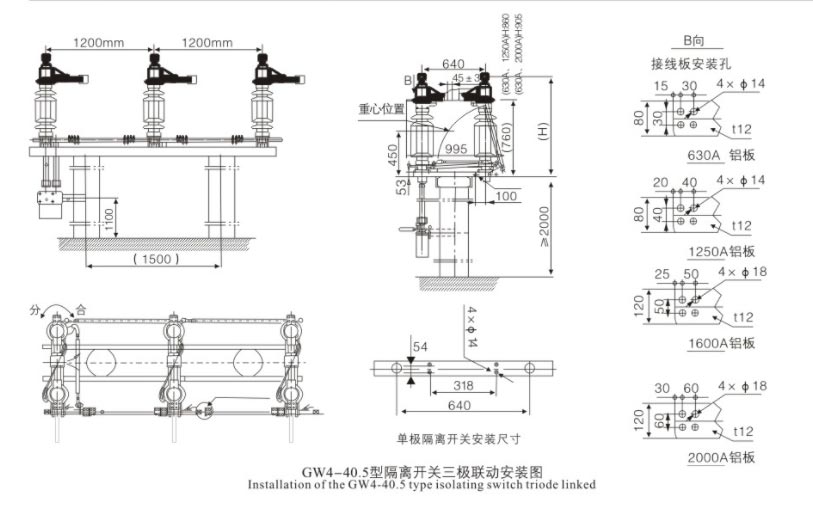

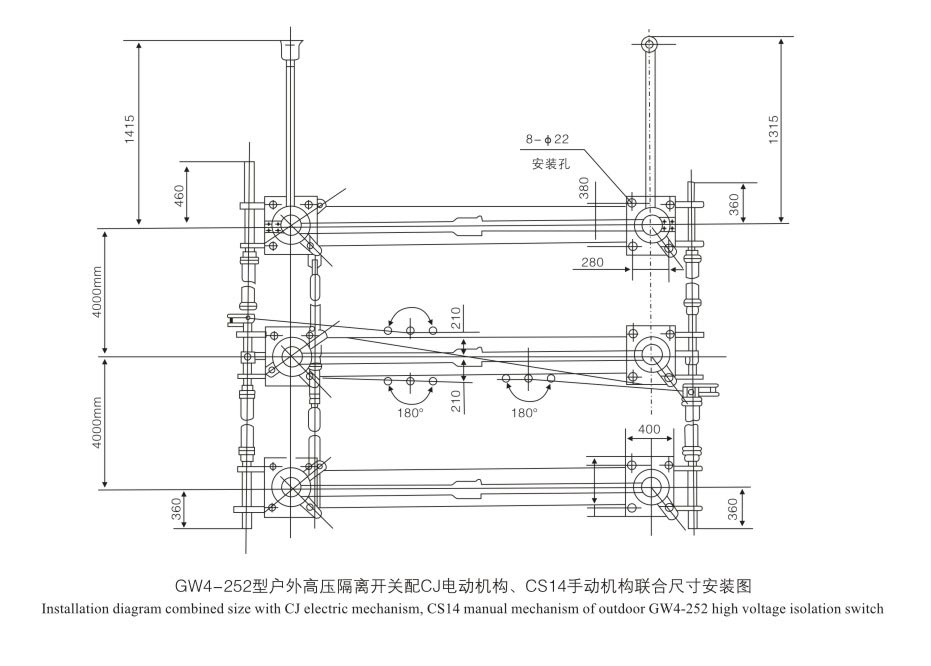

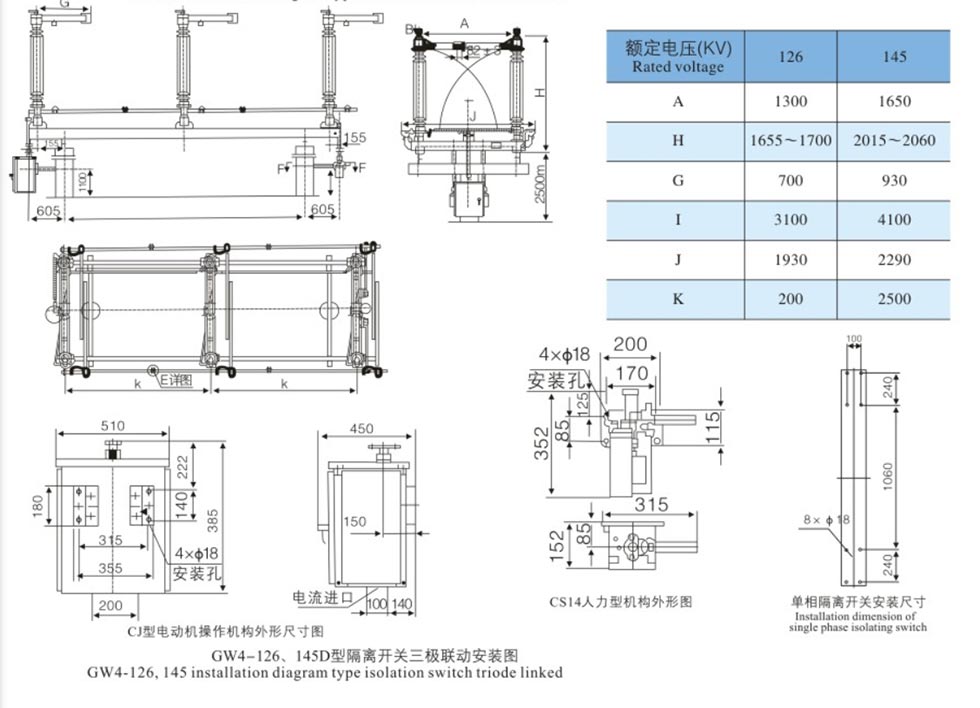

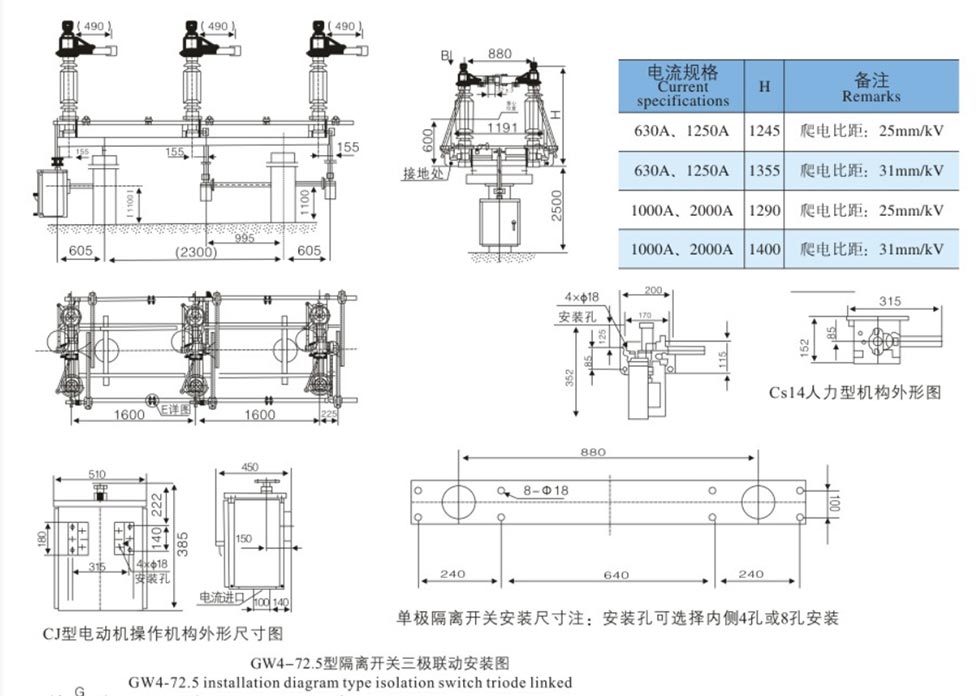

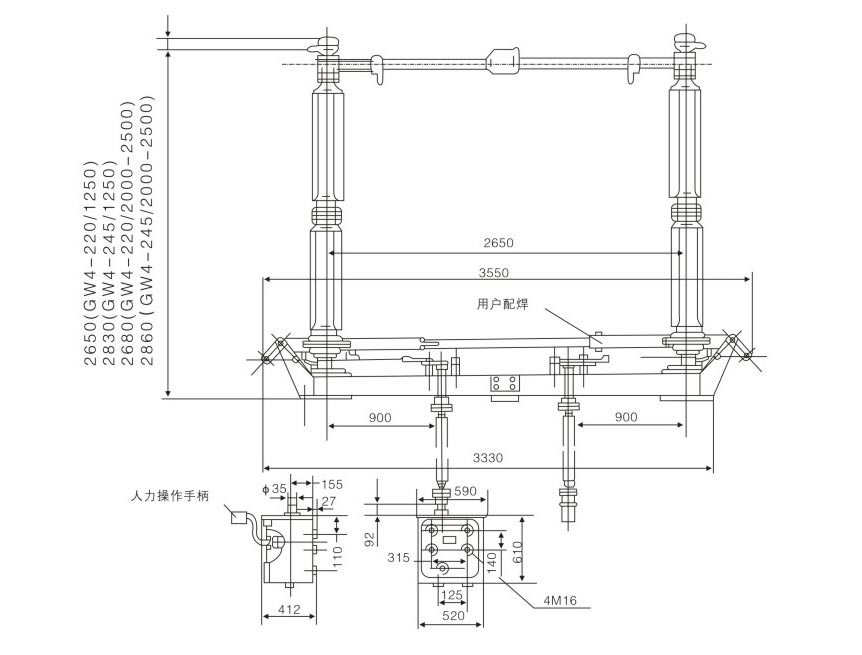

| Przedmiot | Jednostka | Parametry | |||||
| Napięcie znamionowe | kV | 40.5 | 72.5 | 126 | 145 | ||
| Znamionowy poziom izolacji | Napięcie wytrzymywane o częstotliwości sieciowej 1 min (wartość skuteczna) | Na ziemi | kV | 95 | 160 | 230 | 275 |
| Złamanie | kV | 118 | 200 | 230+70 | 275+85 | ||
| Znamionowy prąd udarowy piorunowy wytrzymywany (szczyt) | Na ziemi | kV | 185 | 350 | 550 | 650 | |
| Złamanie | kV | 215 | 410 | 550+110 | 650+120 | ||
| Częstotliwość znamionowa | Hz | 50/60 | |||||
| Prąd znamionowy | A | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | ||
| Znamionowy krótkotrwały prąd wytrzymywany | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Znamionowy prąd szczytowy wytrzymywany | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Znamionowy czas zwarcia | Nóż/Miecz | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Znamionowe mechaniczne obciążenie zacisku | Poziome i pionowe | N | 1250 | 1250 | 1250 | 1250 | |
| Poziomy | N | 750 | 750 | 750 | 750 | ||
| Siła pionowa | N | 1000 | 1000 | 1000 | 1000 | ||
| Odległość pełzania | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Żywotność mechaniczna | Czasy | 5000 | 5000 | 1000 | 5000 | ||
| Siłownik silnika | Model | C.J | C.J | C.J | C.J | ||
| Napięcie silnika | V | AC380, AC220, DC220, DC110 | |||||
| Pętla kontroli napięcia | V | AC380, AC220, DC220, DC110 | |||||
| Punkty, czas zamknięcia | s | 7±1 | |||||
|
Siłownik ludzki |
Model | CS14 CS17 | |||||
| Napięcie zamka elektromagnetycznego | V | AC220, DC220, DC110 | |||||
• Izolatory: Żadnych pęknięć, uszkodzeń i zabrudzeń.
• Styki: Czysta, posrebrzana powierzchnia, nienaruszona.
• Elementy złączne: Wszystkie śruby dokręcone.
• Mechanizm: Płynny obrót; smarować ruchome części.
• Pionowość izolatora: Wyregulować za pomocą podkładek (maks. 3 mm na miejsce).
• Synchronizacja trójfazowa: wyreguluj ramię korby i drążki łączące.
• Nacisk kontaktowy: Zapewnij prawidłowe włożenie i nacisk.
• Pracuj tylko pod BEZ OBCIĄŻENIA; potwierdzić, że wyłącznik automatyczny jest otwarty.
• Obsługa ręczna: Użyj uchwytu operacyjnego; unikać nadmiernej siły.
• Sterowanie silnikiem: Użyj sterowania lokalnego/zdalnego; pozycję monitora.
• Blokada: Nie wymuszaj działania, jeśli jest zablokowana.
• Przegląd okresowy: Co 1–2 lata.
• Oczyścić izolatory i styki; zastosuj wazelinę przemysłową.
• Nasmaruj łożyska i części przekładni.
• Sprawdź, czy nie ma poluzowanych śrub, zużytych styków i uszkodzeń izolatora.
• Po zwarciu: Natychmiast sprawdzić.
• Nie działa: sprawdź blokadę, zakleszczone połączenie lub usterkę silnika.
• Fazy asynchroniczne: Wyregulować pręty sieciujące.
• Przegrzanie styków: Oczyścić i dokręcić; sprawdź srebrzenie.
Odp.: Nie. Rozłącznik GW4 nadaje się wyłącznie do izolowania i przełączania przy zasilaniu wyłącznie napięciem, bez obciążenia warunki. Nie ma możliwości gaszenia łuku i surowo zabrania się jego pracy pod obciążeniem. To należy używać w połączeniu z wyłącznikiem automatycznym.
Odp.: Blokada mechaniczna wymusza bezpieczną sekwencję działania: główny wyłącznik otwarty → uziemnik zamknięty; uziemnik otwarty → wyłącznik główny zamknięty, zapobiegając nieprawidłowemu działaniu i zapewniając bezpieczeństwo konserwacji personel.
Odp.: Typ standardowy nadaje się do środowisk o wysokości ≤2000 m i temperaturze od -40 ℃ do +40 ℃, które mogą zaspokoić potrzeby większości podstacji zewnętrznych; dla specjalnych obszarów położonych na dużych wysokościach lub silnie zanieczyszczonych, wzmocnioną izolację i rozwiązania antykorozyjne można dostosować.
