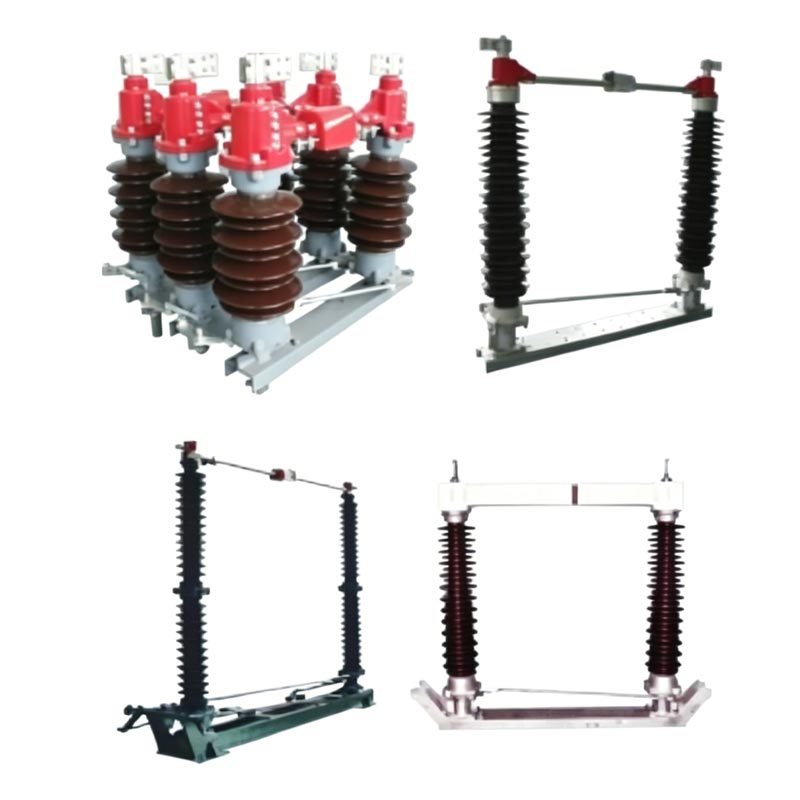

Rozłącznik 110 kV 1250 A 2000 A to trójfazowe zewnętrzne urządzenie elektryczne wysokiego napięcia AC 50 Hz z napięcie znamionowe 126kV (poziom 110kV) i prąd znamionowy 1250A/2000A. Służy głównie do otwierania i zamykania pracę w warunkach bez obciążenia, niezawodnie izolując sprzęt konserwacyjny od linii pod napięciem i tworząc wyraźnie widoczne pęknięcie.
Usune, jako profesjonalna fabryka specjalizująca się w badaniach i rozwoju oraz produkcji rozdzielnic wysokiego napięcia, oferuje produkty dla głównych stacji przesyłowych 110kV, spełniające wymagania bezpiecznej pracy sieci elektroenergetycznej.
Każda faza ma dwie izolowane kolumny, które obracają się synchronicznie o 90° w poziomie, aby uzyskać otwieranie i zamykanie; the podstawa wykonana jest ze stali ocynkowanej ogniowo z uszczelnionymi łożyskami, dzięki czemu jest odporna na korozję i trwała.
Rozłączane styki główne rozłącznika 110 kV 1250 A 2000 A wykonane są z posrebrzanej miedzi, co zapewnia niska rezystancja styku, wysoka obciążalność prądowa i minimalne przegrzanie podczas długotrwałej pracy.
Modele z uziemnikami wyposażone są w niezawodne blokady mechaniczne, ściśle przestrzegające kolejności „główny wyłącznik otwarty → uziemnik zamknięty; uziemnik otwarty → główny wyłącznik zamknięty”, skutecznie zapobiegając nieprawidłowe działanie.
Można skonfigurować z mechanizmami ręcznymi CS14G lub CS17G lub mechanizmami elektrycznymi CJ6B lub CJ11, obsługującymi lokalne i zdalne sterowanie.

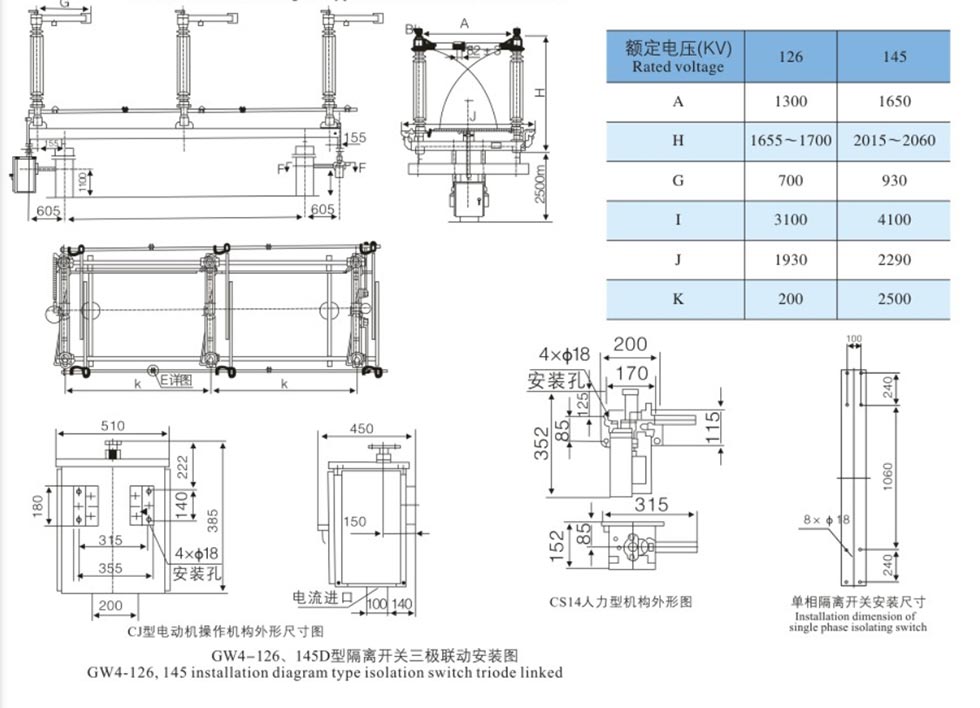

| Parametr | GW4-126 (1250A) | GW4-126 (2000A) |
| Napięcie znamionowe | 126 kV (klasa 110 kV) | 126 kV (klasa 110 kV) |
| Prąd znamionowy | 1250A | 2000A |
| Częstotliwość | 50 Hz | 50 Hz |
| Temperatura pracy | -40°C ~ +40°C | -40°C ~ +40°C |
| Wysokość | ≤ 2000m | ≤ 2000m |
| Standardy | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Poziom izolacji | Klasa IV (opcjonalnie ochrona przed zanieczyszczeniami) | Klasa IV (opcjonalnie ochrona przed zanieczyszczeniami) |
| Krótkotrwały prąd wytrzymujący | 31,5kA/4s | 31,5kA/4s |
| Szczytowy prąd wytrzymywany | 80kA | 80kA |

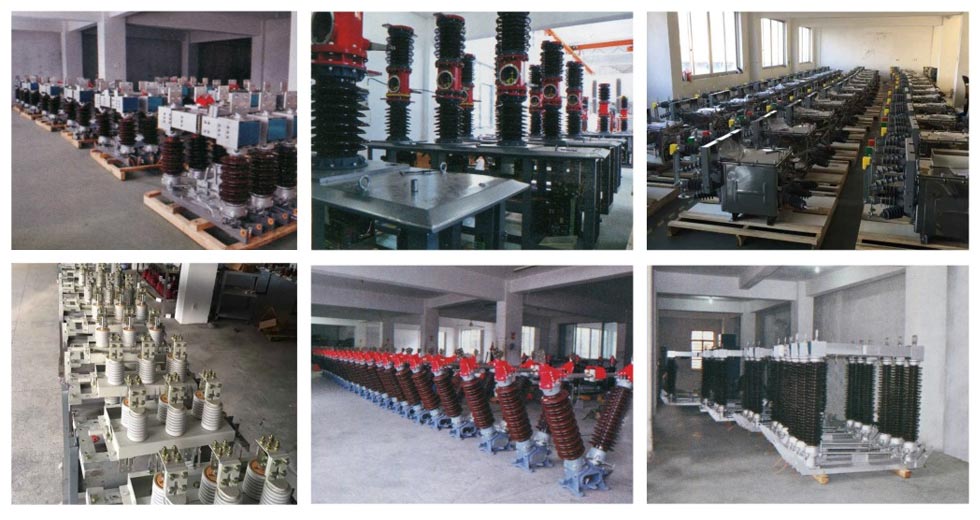

- Wyprodukowano przy użyciu zaawansowanego sprzętu produkcyjnego i rygorystycznych metod testowania, aby zapewnić spójność produktu
stabilność.
- Standardowe, wysokiej jakości materiały i znakomite wykonanie stanowią solidną podstawę jakości produktu.
- Kompleksowy system zarządzania jakością obejmuje cały proces produkcyjny od magazynowania surowców po
dostawa gotowego produktu.
- Modele standardowe mogą pracować stabilnie w zakresie temperatur od -40 ℃ do +40 ℃, co jest odpowiednie dla większości regionów.
- Typ odporny na zanieczyszczenia (GW4-126W) charakteryzuje się ulepszoną izolacją, dzięki czemu idealnie nadaje się do obszarów silnie zanieczyszczonych
takich jak regiony przybrzeżne, obszary przemysłowe lub obszary o dużym zapyleniu, mgle solnej lub korozji chemicznej.
- Może wytrzymać trudne warunki pogodowe, takie jak silny wiatr, ulewne deszcze i zamieci.
- Przejrzysty mechaniczny mechanizm blokujący skutecznie zapobiega nieprawidłowemu działaniu, zapewniając bezpieczeństwo personelu i
sprzęt.
- Rozłącznik 110kV 1250A 2000A posiada zwartą budowę, wymagającą niewielkiej przestrzeni instalacyjnej, dzięki czemu jest
łatwy w instalacji, regulacji i konserwacji.
- Widoczne punkty przerwania zapewniają intuicyjne bezpieczeństwo operacji konserwacyjnych.

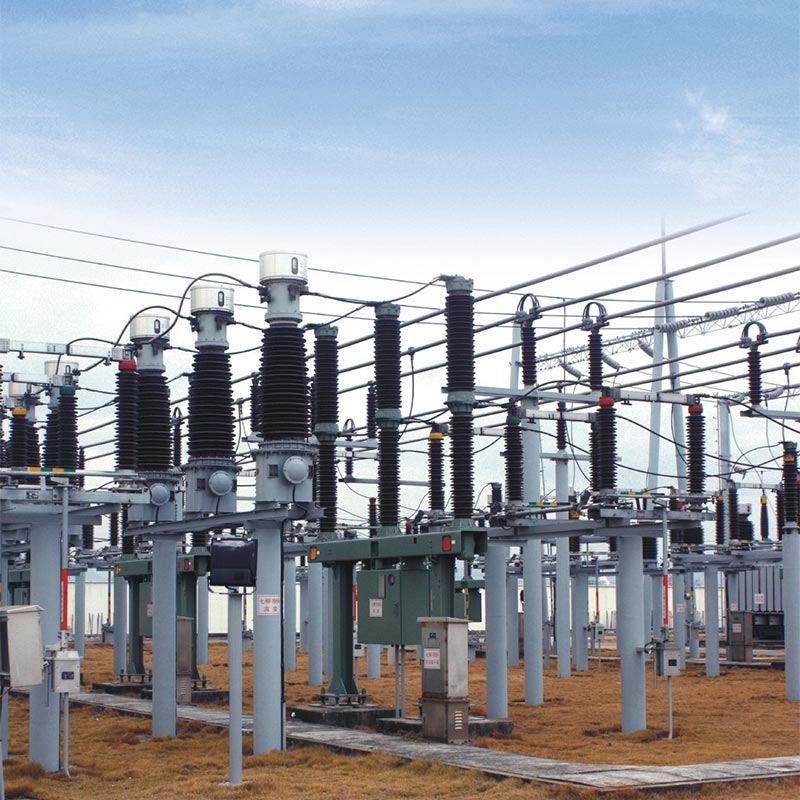

1. Studium przypadku: Podstacja farmy wiatrowej 110 kV na południowo-wschodnim wybrzeżu
2. Tło projektu: Farma wiatrowa 110 kV zlokalizowana na południowo-wschodnim wybrzeżu Chin, obszarze o wysokiej zawartości soli stężenia oprysków, wysoka wilgotność i poważne zanieczyszczenie.
3. Zastosowany produkt: Usune GW4-126W 2000A Odłącznik przeciw zanieczyszczeniom (12 zestawów)
4. Wyniki wdrożenia:
- Działał pomyślnie przez 5 lat bez żadnych awarii, dostosowując się do trudnych warunków przybrzeżnej mgły solnej.
- Izolator kompozytowy zapobiegający zanieczyszczeniom zachował doskonałe właściwości izolacyjne, bez wyładowań pełzających
rozgorzenie zanieczyszczeń.
- Posrebrzane styki pozostały jasne, ze stabilną rezystancją styku i nie doszło do przegrzania
długoterminowy prąd pracy 1800A.
5. Opinia kierownika projektu: „Wyłącznik Usune wykazał się w pełni doskonałą ochroną przed zanieczyszczeniami spełniające rygorystyczne wymagania środowiskowe stawiane przybrzeżnym farmom wiatrowym.”

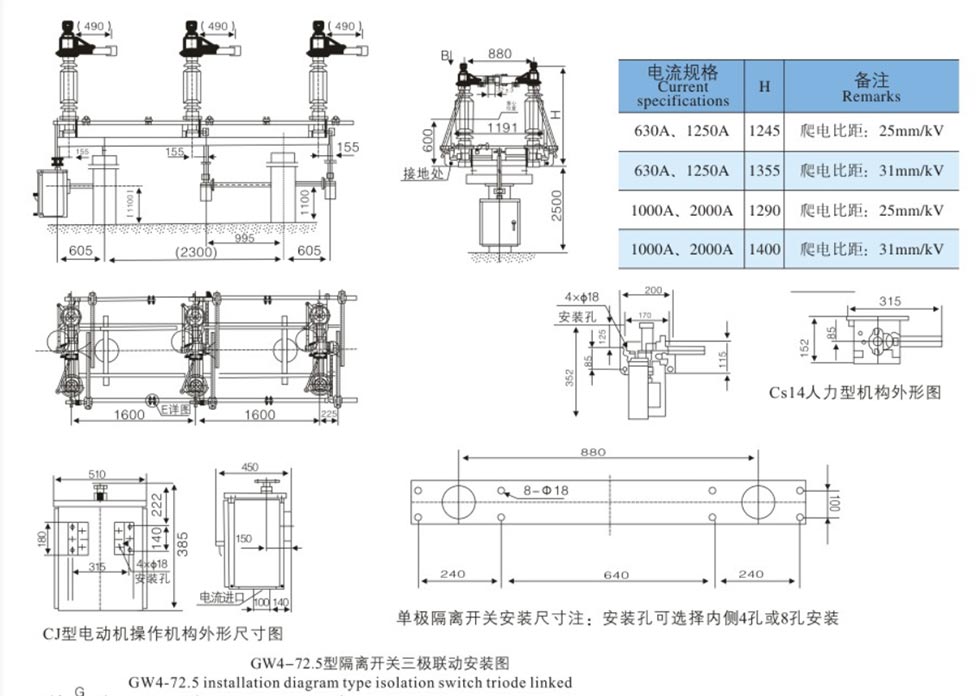

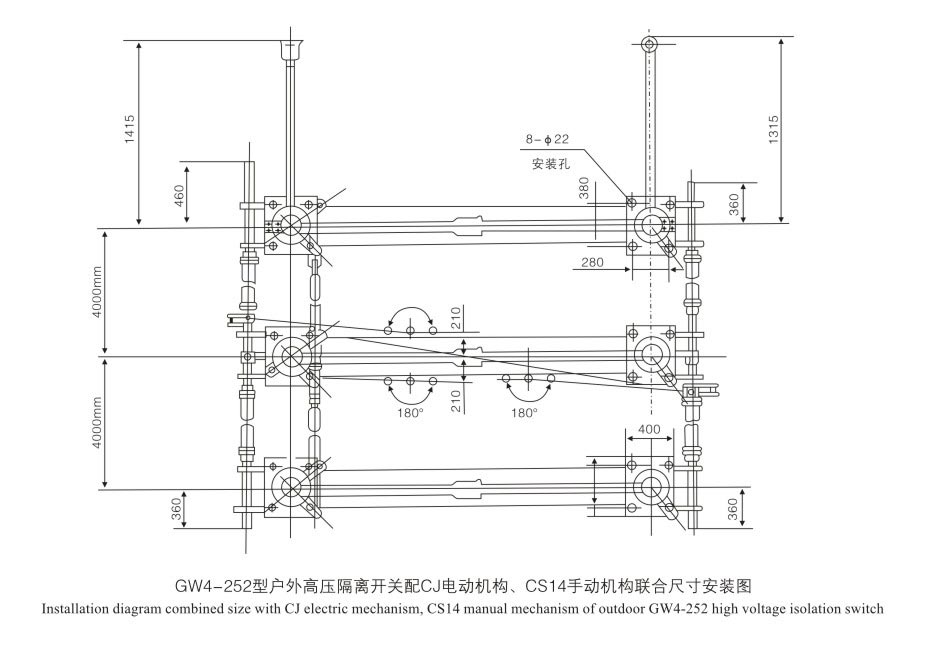

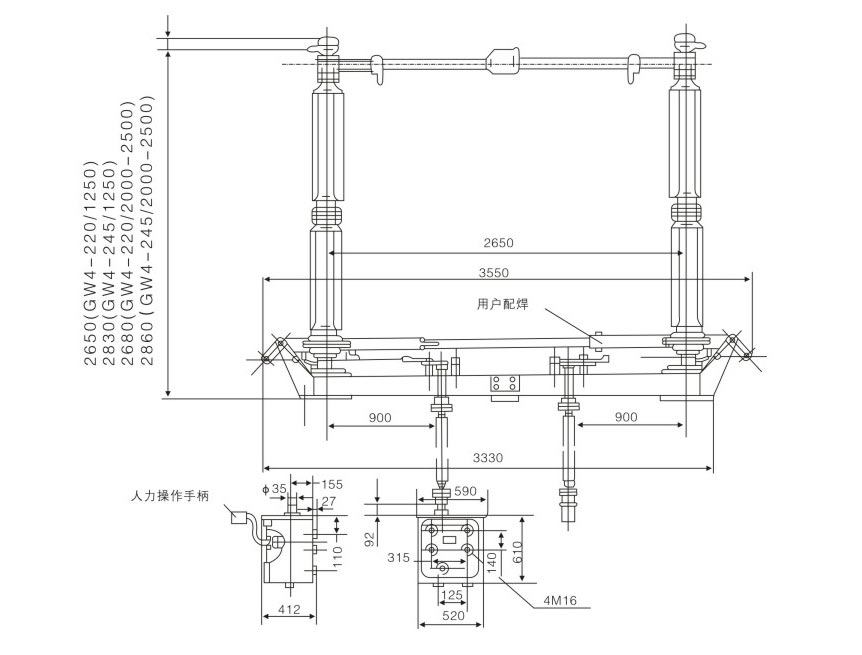

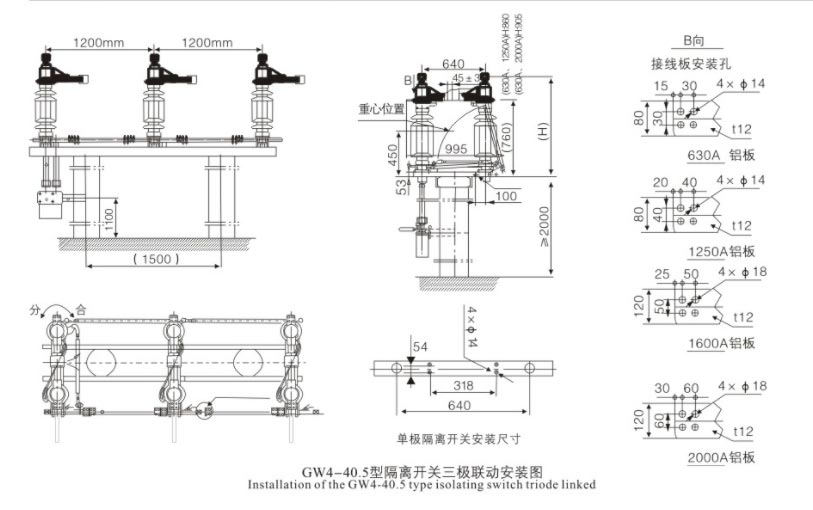

| Przedmiot | Jednostka | Parametry | |||||
| Napięcie znamionowe | kV | 40.5 | 72.5 | 126 | 145 | ||
| Znamionowy poziom izolacji | Napięcie wytrzymywane o częstotliwości sieciowej 1 min (wartość skuteczna) | Na ziemi | kV | 95 | 160 | 230 | 275 |
| Złamanie | kV | 118 | 200 | 230+70 | 275+85 | ||
| Znamionowy prąd udarowy piorunowy wytrzymywany (szczyt) | Na ziemi | kV | 185 | 350 | 550 | 650 | |
| Złamanie | kV | 215 | 410 | 550+110 | 650+120 | ||
| Częstotliwość znamionowa | Hz | 50/60 | |||||
| Prąd znamionowy | A | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | 630 ~ 4000 | ||
| Znamionowy krótkotrwały prąd wytrzymywany | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Znamionowy prąd szczytowy wytrzymywany | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Znamionowy czas zwarcia | Nóż/Miecz | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Znamionowe mechaniczne obciążenie zacisku | Poziome i pionowe | N | 1250 | 1250 | 1250 | 1250 | |
| Poziomy | N | 750 | 750 | 750 | 750 | ||
| Siła pionowa | N | 1000 | 1000 | 1000 | 1000 | ||
| Odległość pełzania | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Żywotność mechaniczna | Czasy | 5000 | 5000 | 1000 | 5000 | ||
| Siłownik silnika | Model | C.J | C.J | C.J | C.J | ||
| Napięcie silnika | V | AC380, AC220, DC220, DC110 | |||||
| Pętla kontroli napięcia | V | AC380, AC220, DC220, DC110 | |||||
| Punkty, czas zamknięcia | s | 7±1 | |||||
| Siłownik ludzki | Model | CS14 CS17 | |||||
| Napięcie zamka elektromagnetycznego | V | AC220, DC220, DC110 | |||||
• Izolatory: Żadnych pęknięć, uszkodzeń i zabrudzeń.
• Styki: Czysta, posrebrzana powierzchnia, nienaruszona.
• Elementy złączne: Wszystkie śruby dokręcone.
• Mechanizm: Płynny obrót; smarować ruchome części.
• Pionowość izolatora: Wyregulować za pomocą podkładek (maks. 3 mm na miejsce).
• Synchronizacja trójfazowa: wyreguluj ramię korby i drążki łączące.
• Nacisk kontaktowy: Zapewnij prawidłowe włożenie i nacisk.
• Pracuj tylko pod BEZ OBCIĄŻENIA; potwierdzić, że wyłącznik automatyczny jest otwarty.
• Obsługa ręczna: Użyj uchwytu operacyjnego; unikać nadmiernej siły.
• Sterowanie silnikiem: Użyj sterowania lokalnego/zdalnego; pozycję monitora.
• Blokada: Nie wymuszaj działania, jeśli jest zablokowana.
• Przegląd okresowy: Co 1–2 lata.
• Oczyścić izolatory i styki; zastosuj wazelinę przemysłową.
• Nasmaruj łożyska i części przekładni.
• Sprawdź, czy nie ma poluzowanych śrub, zużytych styków i uszkodzeń izolatora.
• Po zwarciu: Natychmiast sprawdzić.
• Nie działa: sprawdź blokadę, zakleszczone połączenie lub usterkę silnika.
• Fazy asynchroniczne: Wyregulować pręty sieciujące.
• Przegrzanie styków: Oczyścić i dokręcić; sprawdź srebrzenie.
Odp.: Podstawową różnicą jest znamionowa obciążalność prądowa. Model 1250A nadaje się do średnich obciążeń 110 kV podstacji, natomiast model 2000A nadaje się do obwodów wejściowych i wyjściowych transformatora głównego o dużym natężeniu. The konstrukcja, klasa izolacji i wymiary montażowe są w zasadzie takie same.
O: Tak. Dostępne są produkty przeciw zanieczyszczeniom (typu W) o drodze upływu 31,5 mm/kV. Używają izolatory porcelanowe lub izolatory kompozytowe chroniące przed zanieczyszczeniami i są odporne na mgłę solną i korozję pyłową.
Odp.: Możemy zapewnić rozwiązania w zakresie doboru, rysunki instalacyjne, wskazówki dotyczące uruchomienia na miejscu i bezpłatną naprawę usług w okresie gwarancyjnym. Modele standardowe są dostarczane szybko, aby sprostać wymaganiom czasowym mocy projekty sieciowe.
