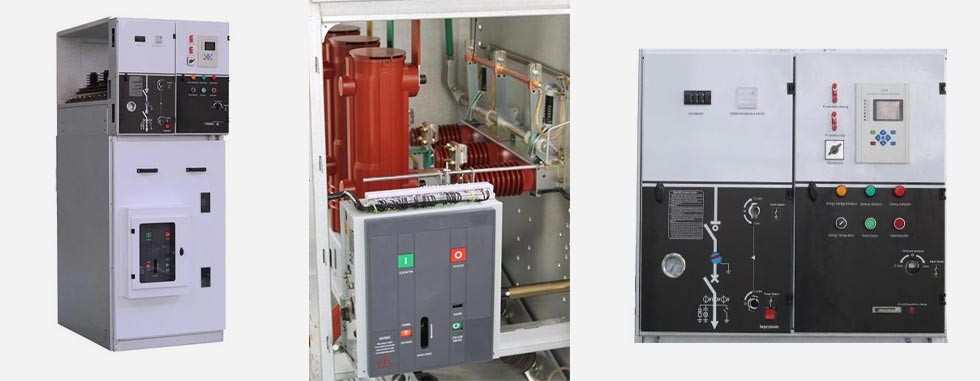

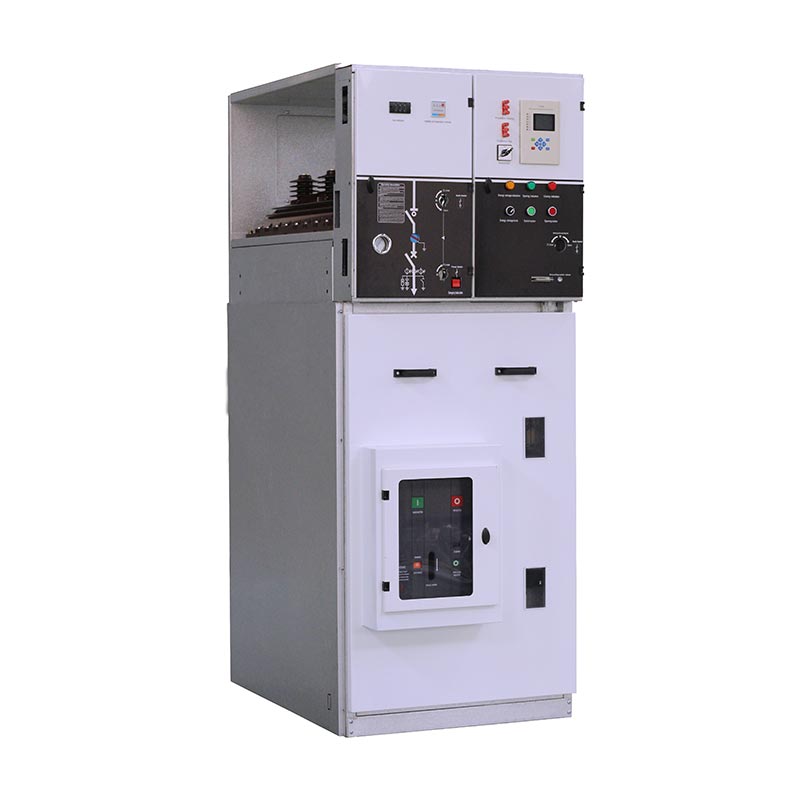

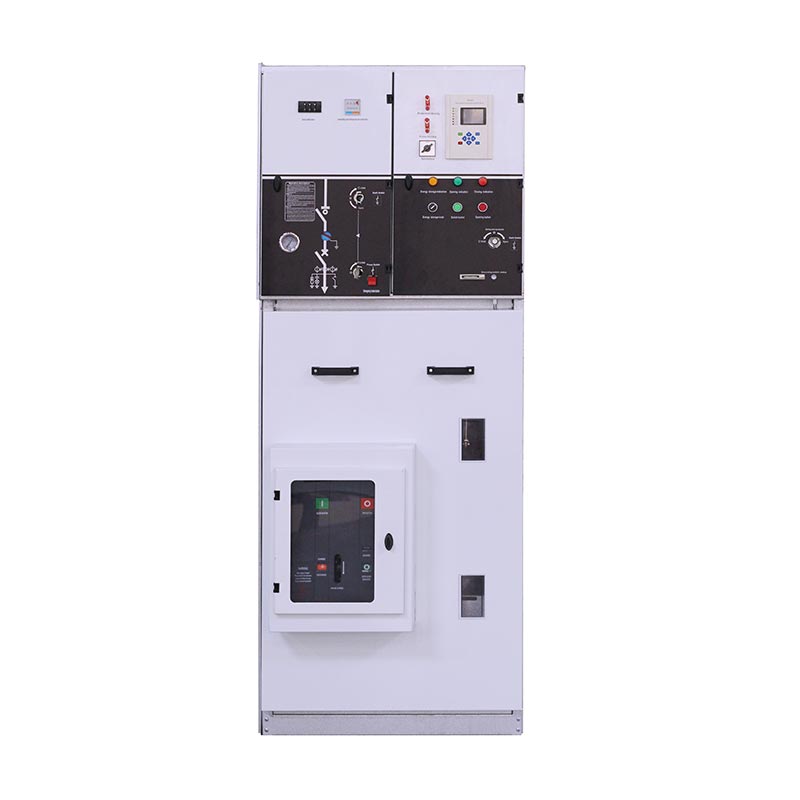

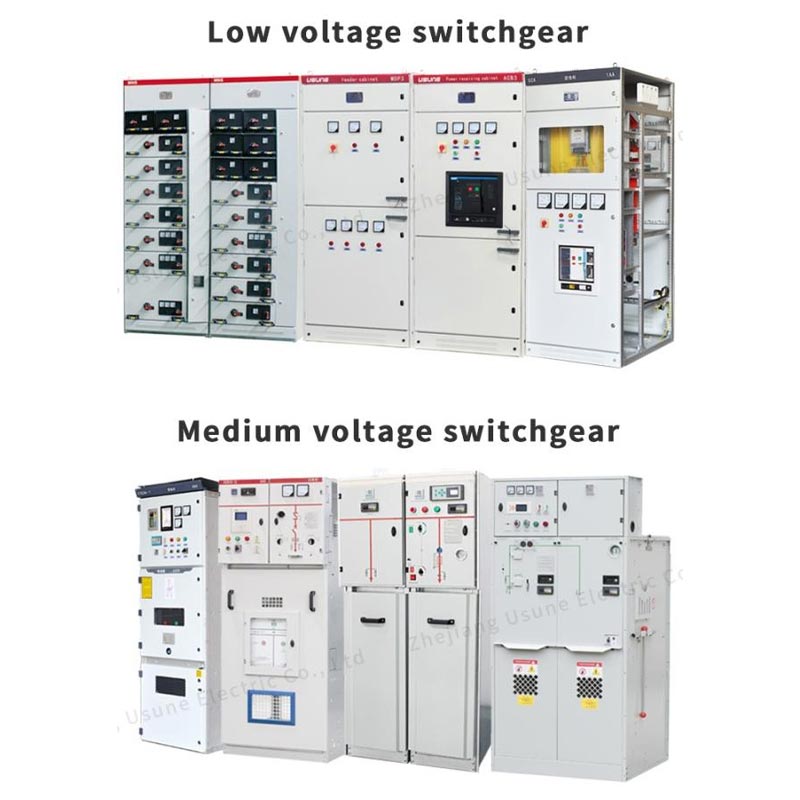

Jednostka główna pierścieniowa z wyłącznikiem automatycznym

Jednostka główna pierścieniowa z wyłącznikiem serii USUNE XGN15 to kompaktowa, skalowalna rozdzielnica w metalowej obudowie zaprojektowane do automatyzacji dystrybucji energii. Cała szafa wykorzystuje technologię izolacji powietrznej, równoważąc bezpieczeństwo i zwartość, dzięki czemu nadaje się do różnych scenariuszy instalacji w ograniczonej przestrzeni. Prosta konstrukcja i elastyczne działanie znacznie zmniejszają trudności związane z budową na miejscu i późniejszymi konserwacjami, poprawiając dystrybucję mocy efektywność działania.

Jako profesjonalny producent z dużym doświadczeniem, USUNE posiada pełny dział badań i rozwoju, produkcji i testowanie systemu. Produkty serii XGN15 są niezależnie wytwarzane we własnej fabryce, na każdym etapie od surowca materiały do gotowych produktów, ściśle przestrzegając międzynarodowych standardów, aby zapewnić stałą i stabilną jakość produktu.

Konfiguracja podstawowa i zalety techniczne

1. Konfiguracja głównego wyłącznika

Główny wyłącznik w tej serii, jednostka główna pierścieniowa z wyłącznikiem automatycznym, jest niezależnym przełącznikiem obciążenia SF6 wyprodukowane przez USUNE, oferujące zalety, takie jak długa żywotność, stabilna wydajność i niskie koszty konserwacji. To może być również wyposażony w najnowocześniejsze wyłączniki próżniowe zgodnie z potrzebami użytkownika, co jeszcze bardziej zwiększa wydajność zdolność wyłączania sprzętu i poziom ochrony, dostosowując się do różnych scenariuszy dystrybucji mocy.

2. Tryby pracy i poziom automatyzacji

Główny wyłącznik obsługuje zarówno ręczne, jak i elektryczne tryby pracy, aby dostosować się do różnych warunków pracy na miejscu wymagania. Może być wyposażony w urządzenia FTU i RTU, doskonale spełniając wymagania „czterech zdalnych” (remote sterowanie, zdalna sygnalizacja, zdalny pomiar i zdalna regulacja) automatyki rozdziału mocy, realizacja inteligentne monitorowanie i zarządzanie systemem dystrybucji energii oraz położenie podstaw pod inteligentny modernizację sieci energetycznej.

3. Zaawansowana technologia

Zastosowania Łącząc zaawansowaną technologię wykrywania i najnowsze przekaźniki zabezpieczające, może dokładnie monitorować stan pracy sprzętu w czasie rzeczywistym, szybko reaguje na nietypowe warunki i zapewnia bezpieczeństwo zasilania systemy i urządzenia dystrybucyjne. Przyjęcie lekkiego i elastycznego schematu montażu ogranicza transport i trudności instalacyjne, ułatwiając jednocześnie późniejszą konserwację i rozbudowę, spełniając stale zmieniającą się moc potrzeby dystrybucyjne rynku.

Aplikacja

Jednostka główna pierścieniowa z wyłącznikiem automatycznym jest odpowiednia dla systemów zasilania 50/60 Hz, 12–36 kV i jest szeroko stosowana w przemysłowy oraz cywilne sieci pierścieniowe kabli elektroenergetycznych i zaciski zasilania. Jako profesjonalny sprzęt do dystrybucji energii dostawca, USUNE zoptymalizowało projekt produktu, dzięki czemu jest on szczególnie odpowiedni w następujących scenariuszach:

- Miejska dystrybucja energii elektrycznej w budynkach mieszkalnych, małe podstacje, rozdzielnie i podstacje prefabrykowane;
- Przedsiębiorstwa przemysłowe i wydobywcze, centra handlowe, lotniska, metro i inne miejsca publiczne;
- Nowe dziedziny energii, takie jak wytwarzanie energii wiatrowej;
- Kluczowe obiekty użyteczności publicznej, takie jak szpitale, stadiony, linie kolejowe i tunele.

W Chinach jednostka główna pierścieniowa z wyłącznikiem jest szeroko stosowana w różnych miejskich i wiejskich sieciach energetycznych remont projektów, otrzymując niezmiennie pochwały od użytkowników za stabilną wydajność i niezawodną jakość.

Stan pracy

- Wysokość ≤1000mm
- Temperatura otoczenia: 45 ℃ ~ -35 ℃, maksymalna różnica temperatur ≤25 ℃
- Średnia dobowa wilgotność względna nie przekracza 95%
- Średnia miesięczna wilgotność względna nie przekracza 90%
- Pojemność sejsmiczna: intensywność sejsmiczna nie przekracza 8 stopni
- Brak gwałtownych wibracji i wstrząsów, pożaru, korozji chemicznej, pola zagrożonego wybuchem

Parametry techniczne

Parametr konfiguracyjny obudowy

Incoming LBS

Ochrona Trafo

Dozowanie

Cbog z licznikiem

Cb wychodzące

Budowa i konfiguracja rozdzielnicy

Mechanizm operacyjny

(1) Napęd dwufunkcyjny jednosprężynowy: typ K

Funkcja przełączania obsługiwana jest niezależnie za pomocą dźwigni lub silnika.
Funkcja wyłącznika uziemiającego otwiera się i zamyka niezależnie za pomocą dźwigni sterującej, a energia robocza wynosi zapewniana przez sprężynę naciskową, która jest zwalniana w celu zamknięcia lub rozłączenia styku.

(2) Dwufunkcyjny mechanizm napędowy z podwójną sprężyną: Typ A

Funkcja przełączania realizowana jest niezależnie za pomocą dźwigni lub silnika, a energię roboczą zapewnia: sprężyna dociskowa, która jest zwalniana w celu zamknięcia styku. Niezależne otwieranie i zamykanie za pomocą przycisku (0) lub wyzwalacz lub wyzwalacz wzrostowy.
Funkcja wyłącznika uziemiającego działa niezależnie za pomocą dźwigni sterującej, a energię roboczą zapewnia a sprężyna dociskowa, która jest zwalniana w celu zamknięcia lub rozłączenia styku.

① Pomieszczenie szyn zbiorczych
② Wyłącznik główny
③ Sala kablowa
④ Mechanizm napędowy, mechanizm blokujący i sterownia niskiego ciśnienia

Całą szafę rozdzielczą można podzielić na dwie górne i dolne jednostki, w skład których wchodzi górna część szafy the pomieszczenie autobusowe, przełącznik obciążenia, pomieszczenie mechanizmu operacyjnego i pomieszczenie niskiego napięcia, a dolna jednostka jest oddzielona od kabla pokój. Można wymienić całą górną część.

◇ Pomieszczenie szynoprzewodów

Pomieszczenie szyn zbiorczych umieszczone jest w górnej części szafy. W pomieszczeniu szyn zbiorczych połączone są główne szyny zbiorcze razem i biegną przez cały rząd rozdzielnic.

◇ Rozłącznik obciążenia

Rozdzielnia wyposażona jest w wyłącznik obciążenia z sześciofluorkiem siarki typu SFG. Wykonano obudowę przełącznika obciążenia z wylana żywica epoksydowa, wypełniona gazowym sześciofluorkiem siarki (SF6) jako środkiem izolacyjnym, a osłona jest dostarczana z otwór obserwacyjny. Można wyposażyć rozdzielnię z miernikiem gęstości gazu SF6 lub gęstości gazu ze stykiem alarmowym zgodnie z wymaganiami klienta.

◇ Sala kablowa

Szafa rozdzielcza obciążenia ma obszerną komorę kablową, która jest używana głównie do połączeń kablowych, dzięki czemu jednożyłowe lub Kable trójżyłowe można podłączyć za pomocą najprostszej nieekranowanej głowicy kablowej, przy zachowaniu wystarczającej ilości miejsca pomieścić odgromnik, przekładnik prądowy, dolny wyłącznik uziemiający i inne komponenty. Według standardowego projektu, the Drzwi szafy posiadają okienko obserwacyjne oraz blokadę zabezpieczającą. Płyta dolna pomieszczenia kablowego z pokrywą uszczelniającą i zacisk kablowy odpowiedniego rozmiaru ze wspornikiem. Dolną płytę pomieszczenia kablowego i ościeżnicę można zdemontować ułatwić instalacja kablowa.

◇ Mechanizm napędowy, mechanizm blokujący i sterownia niskiego ciśnienia

Połączone pomieszczenie mechanizmu pełni także funkcję panelu sterowania. Pomieszczenie niskiego napięcia wyposażone jest w urządzenie uruchamiane sprężyną mechanizm ze wskaźnikiem położenia i mechaniczną blokadą, może być również wyposażony w urządzenie pomocnicze styki, cewki wyzwalające, mechanizmy wyzwalania awaryjnego, pojemnościowe wyświetlacze na żywo, zamki kluczowe i elektryczne urządzenia sterujące. O godz jednocześnie przestrzeń komory niskociśnieniowej może być również wyposażona w pętle sterujące, mierniki i przekaźniki zabezpieczające, i Szafka o szerokości 750 mm ma dwie identyczne komory niskociśnieniowe, w których można umieścić więcej akcesoriów.

Szafka sieciowa pierścieniowa wyposażona w wyłączniki automatyczne stosowana jest głównie jako główne źródło zasilania w sieci pierścieniowej system zasilania, szafka linii wejściowej zasilacza rezerwowego i szafka sekcji środkowej podwójny układ zasilania.

◎ Szafka pierścieniowa modułu XGN15 V obejmuje:

(1) Wyłącznik próżniowy
(2) Wyłącznik sześciofluorku siarki
(3) Mechanizm i blokada
(4) Przełącznik uziemiający

◎ Metoda instalacji

Mocowanie z przodu, mocowanie boczne/boczne

◎ Główna struktura

(1) Od góry do dołu: pomieszczenie przyrządów, pomieszczenie autobusów, pomieszczenie rozdzielni obciążenia (izolacji), pomieszczenie wyłączników, pomieszczenie kabli pokój.
(2) CT, PT, odgromnik, uziemnik i urządzenie zabezpieczające przekaźnik można skonfigurować zgodnie z wymaganiami użytkownika potrzeby.
(3) Wyłącznik automatyczny i wyłącznik obciążenia (izolujący) mogą być blokowane.

Opis operacji

1.Obsługa uchwytu: Stojąc przed rozdzielnicą, przytrzymaj górę uchwytu i popchnij do przodu, drugą ręka trzymająca koniec rączki w celu obracania.
2.Upewnij się, że drzwi szafy zostały prawidłowo zamknięte przed podłączeniem zasilania lub oddzielone od uziemienia.
3. Manometr przełączający należy sprawdzić przed włączeniem i wyłączeniem zasilania.

Włącz

1.Sprawdź, czy drzwi szafki są zamknięte.Włóż uchwyt w górny otwór roboczy i obróć w kierunku przeciwnym do ruchu wskazówek zegara 180° aż do usłyszenia dźwięku hamulca oddzielającego. Centralny wskaźnik na panelu znajduje się w pozycji; są dolne drzwi zamknięte i uziemnik jest wyłączony.

2. Włóż uchwyt roboczy do dolnego otworu roboczego i obróć w prawo o 180°, aż usłyszysz zamykanie głos; środkowy wskaźnik panelu znajduje się w pozycji D; przełącznik zostanie włączony, a następnie nastąpi praca na zasilaniu ukończone.

Wyłącz

1. Wyłączanie: włóż uchwyt sterujący do dolnego otworu roboczego i obróć o 180° w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz the oddzielający głos hamulca (przycisk bezpośredniego użycia, jeśli jest przycisk); środek panelu znajduje się na swoim miejscu, następnie przełącznik będzie wyłączone.

2. Sprawdź, czy wyświetlacz na żywo jest ustawiony tak, aby pomieszczenie z kablami było neutralne elektrycznie; podłącz przewód operacyjny uchwyt do górnego otworu roboczego i obróć w prawo o 180°, aż usłyszysz dźwięk zamykania; centralny wskaźnik panel jest na swoim miejscu, a dolne drzwiczki są odblokowane; uziemnik jest zamknięty, a następnie następuje przerwa w zasilaniu operacja jest ukończony.

Transport i przechowywanie

Gdy szafa sterownicza jest przymocowana do płyty dolnej, można ją przesunąć wózkiem widłowym. Gdy nie jest on ustalony na dół płytową, szafę rozdzielczą należy podnosić lub przenosić w całości, przy czym w każdym przypadku należy ją transportować w pozycji pionowej czas i nie należy go przewracać, aby uniknąć uszkodzenia elementów szafki. Rozdzielnica (nawet z zewnętrznym opakowanie) nie należy długo przechowywać na zewnątrz.

Konserwacja

◇ W normalnych warunkach szafka pierścieniowa nie wymaga konserwacji przez trzy lata.

◇ Mechanizmy napędowe wyłącznika obciążenia z pojedynczą i podwójną sprężyną nie wymagają konserwacji wymagają smarowania.

◇ Przed zamontowaniem urządzenie zabezpieczające przekaźnik należy sprawdzić zgodnie z wymaganiami producenta operacja.

◇ Cykl konserwacji szafy sieciowej pierścieniowej odbywa się zazwyczaj raz w roku i wymagają specjalnych środków konserwacyjnych przeprowadza się w następujący sposób:

(1) Dokręcić wszystkie połączenia elektryczne (szyna główna, przełączniki, kable, przyrządy pomiarowe) zgodnie z pkt wymagania instrukcji montażu.
(2) Odkurz wszystkie elementy (wyłącznik główny, wyłącznik pomocniczy, mechanizm wyzwalający, silnik itp.) i przeprowadź kontrolę inspekcja.
(3) Wykonaj pojedynczą operację zamykania/otwierania wszystkich przełączników, łącznie z wyłącznikiem uziemiającym.
(4) Włącz zasilanie pomocniczego sterowania (nie podawaj sygnału pilota) dla sygnału elektrycznego operacja.

Zamów towar

Następujące dokumenty i załączniki zostaną przekazane wraz z szafą po opuszczeniu szafy sterowniczej fabryka:

◇ Certyfikat kwalifikowany produktu
◇ Instrukcje użytkowania produktu
◇ Dane projektowe inżynierii produktu
◇ Akcesoria do szaf rozdzielczych:
◇ Każdy zestaw montażowy wyposażony jest w uchwyt sterujący wyłącznikiem obciążenia.

Zamawiając produkty, użytkownicy powinni podać następujące informacje:

◇ Schemat okablowania obwodu głównego i specjalne wymagania techniczne
◇ Plan instalacji rozdzielnicy.
◇ Dane techniczne elementów szafy rozdzielczej i pętli pomocniczej, schemat pętli sterującej (jeśli konieczne)
◇ Inne specjalne prośby o informacje pisemne.

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu
