Odłącznik wysokiego napięcia

Odłączniki wysokiego napięcia serii Usune GW8 i GW13 do systemów uziemienia neutralnego transformatora to urządzenia wysokiego napięcia przeznaczone do stosowania na zewnątrz sprzęt elektryczny specjalnie zaprojektowany do systemów uziemienia punktu neutralnego transformatorów. Nadaje się do prądu przemiennego 50 Hz/60 Hz są dostępne w wersjach o napięciu 40,5 kV, 72 kV i 110 kV. Ich podstawową funkcją jest bezpieczne przełączanie stan podłączenia punktu neutralnego transformatora w warunkach bez obciążenia, spełniający wymagania bezpieczeństwa dotyczące zasilania przełączanie trybów pracy systemu i konserwacja sprzętu.

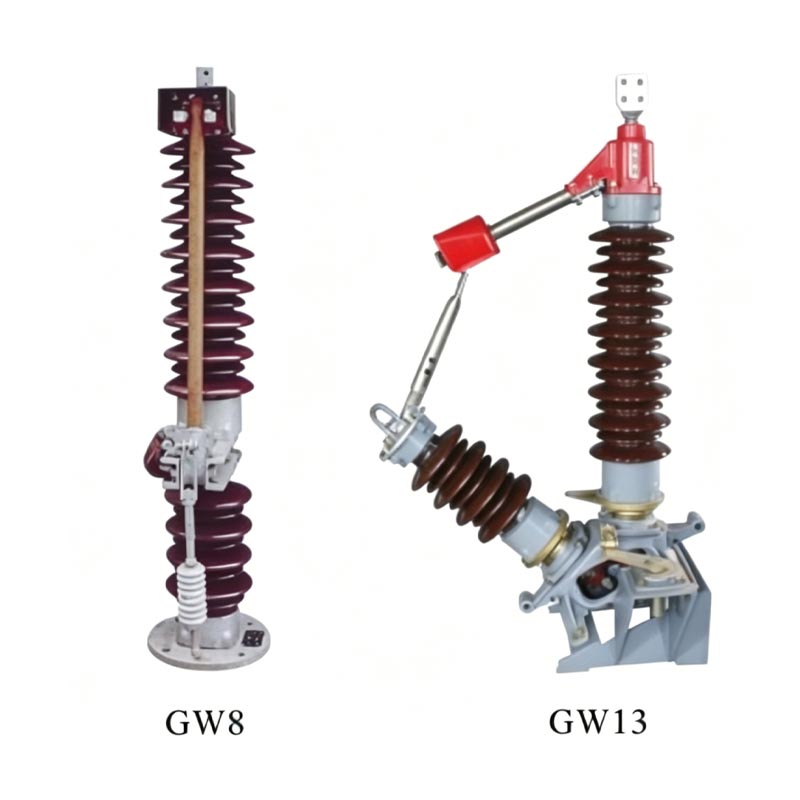

Modele produktów i mechanizmy operacyjne

1. Seria GW8: Może być wyposażona w elektryczny mechanizm napędowy typu CJ lub ręczny mechanizm napędowy typu CS8, nadaje się do scenariuszy uziemienia punktu neutralnego w konwencjonalnych podstacjach.

2. Seria GW13: Może być wyposażona w elektryczny mechanizm napędowy typu CJ lub ręczny napęd typu CS14 mechanizm, oferujący bardziej elastyczną pracę i większą niezawodność.

Struktura produktu

Odłączniki wysokiego napięcia serii GW8 i GW13 do systemów uziemienia neutralnego transformatorów są jednobiegunowe konstrukcję składającą się głównie z korpusu słupa i mechanizmu operacyjnego.

1. Korpus słupa

Zawiera podstawę, izolator wsporczy, ramię przewodzące, styki itp. Izolator wsporczy zapewnia niezawodne działanie elektryczne izolacja, przewodzące ramię i styki tworzą główny obwód przewodzący, a podstawa zapewnia stabilność instalacja.

2. Mechanizm operacyjny

Napędza ramię przewodzące poprzez połączenie, realizując otwieranie i zamykanie rozłącznika przełącznik. Precyzyjne pozycjonowanie i stabilna praca zapewniają wyraźne i niezawodne rozłączenie po otwarciu.

Cechy i zalety produktu

1. Wysoki poziom bezpieczeństwa

Wykorzystuje wysokiej jakości materiały izolacyjne i precyzyjną konstrukcję styków, zapewniając doskonałą wytrzymałość izolacji i wydajność gaszenia łuku, zapewniając bezpieczne przełączanie bez obciążenia.

2. Elastyczna obsługa

Obsługuje zarówno tryby pracy elektrycznej, jak i ręcznej, dostosowując się do sterowania automatycznego i ręcznego na miejscu potrzeby różnych scenariuszy.

3. Silna zdolność adaptacji do środowiska

Zaprojektowane specjalnie do użytku na zewnątrz, odporne na wysokie i niskie temperatury, wilgoć, korozję i zanieczyszczenia, nadaje się do różnych trudnych warunków zewnętrznych.

4. Stabilna i niezawodna praca

Ścisły dobór materiałów i kontrola procesu w połączeniu z kompleksowym systemem zarządzania jakością dają w efekcie: niska awaryjność i długoterminowa stabilna praca.

5. Prosta konstrukcja i wygodna konserwacja

Zwarta konstrukcja, łatwa instalacja i konserwacja, skutecznie ograniczająca późniejszą obsługę i konserwację koszty.

Sprawa aplikacyjna

Przypadek 1: Podstacja miejska 220 kV we wschodnich Chinach

Centralna podstacja miejska 220 kV we wschodnich Chinach wykorzystuje odłącznik wysokiego napięcia Usune GW8-110 kV do transformatora System uziemienia neutralnego dla głównego transformatora. Podstacja ta odpowiada za zaopatrzenie miasta w energię elektryczną centrum, wymagające wyjątkowo dużej niezawodności i bezpieczeństwa sprzętu. Od momentu uruchomienia w 2022 r. sprzęt pomyślnie wykonał tysiące operacji przełączania punktu neutralnego. Podczas corocznej konserwacji i sieci Regulacja trybu pracy, jego elastyczne działanie i niezawodne działanie styków skutecznie zapewniły bezpieczeństwo osobiste personelu serwisowego i stabilna praca sieci elektroenergetycznej.

Studium przypadku 2: Podstacja farmy wiatrowej Northwest

Duża podstacja farmy wiatrowej w północno-zachodnich Chinach wybrała rozłączniki wysokiego napięcia Usune GW13-72kV do systemu uziemienia neutralnego transformatora. W regionie panują trudne warunki naturalne, duże różnice temperatur, silne wiatry i burze piaskowe oraz duże wysokości. Produkty z serii GW13, charakteryzujące się doskonałą zdolnością do adaptacji na zewnątrz i korozją rezystancji, działają stabilnie od ponad trzech lat, efektywnie współpracując z transformatorem farmy wiatrowej system ochrony uziemienia punktu neutralnego, zapewniający bezpieczną i stabilną pracę elektrowni wiatrowej systemu i sprawnego podłączenia do sieci energetycznej.

Główne parametry techniczne

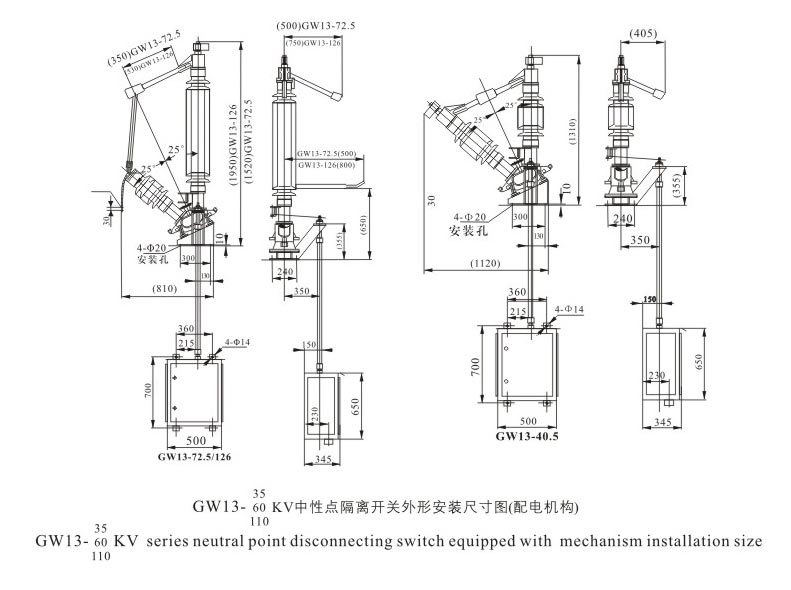

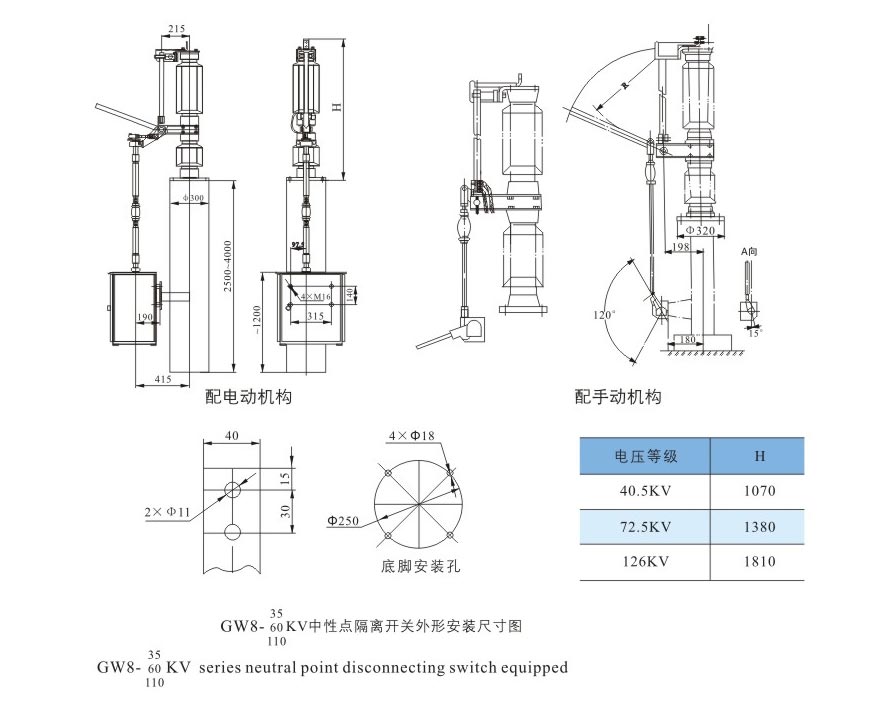

Wymiary zewnętrzne

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie są główne różnice między wyłącznikami punktu neutralnego serii Usune GW8 i GW13?

Odp.: Podstawowa różnica polega na dopasowanym mechanizmie operacyjnym i niektórych konstrukcjach. Seria GW8 jest wyposażony w mechanizm elektryczny typu CJ lub mechanizm ręczny typu CS8; Seria GW13 jest wyposażona w Mechanizm elektryczny typu CJ lub mechanizm ręczny typu CS14. Strukturalnie posiada zoptymalizowany styk obrotowy konstrukcja, oferująca ulepszone możliwości samooczyszczania i lepszą przydatność do trudnych warunków zewnętrznych.

P2: Czy rozłączniki uziemienia neutralnego Usune mogą być stosowane w obszarach położonych na dużych wysokościach i w obszarach o wysokiej temperaturze?

O: Tak. Seria ta została zaprojektowana specjalnie do użytku na zewnątrz i charakteryzuje się dużą zdolnością adaptacji do środowiska. Może działać zwykle na wysokościach ≤1000 m (można dostosować wyższe wysokości) i w temperaturach w zakresie od -40 ℃ do +40 ℃. To posiada doskonałą odporność na wilgoć, odporność na zanieczyszczenia i odporność na korozję. Specjalny środek antykorozyjny i Zgodnie z wymaganiami użytkownika można zastosować zabiegi przeciwoblodzeniowe.

Wniosek

Transformatory Usune serii GW8 i GW13 (odłącznik wysokiego napięcia dla systemu uziemienia neutralnego transformatora) są wysokiej jakości produkty łączące w sobie zaawansowaną technologię, niezawodną jakość i doskonałą wydajność. jako profesjonalny producent i dostawca w Chinach, Usune zawsze w pierwszej kolejności przestrzega zasad jakości i przede wszystkim dla klientów, zapewniając bezpieczne, niezawodne i wydajne rozwiązania w zakresie sprzętu elektrycznego wysokiego napięcia na całym świecie klientów systemu elektroenergetycznego. Wśród nich powszechne stały się produkty odłączające uziemienie punktu neutralnego uznanie i zaufanie klientów z branży energetycznej ze względu na ich bogate doświadczenie praktyczne oraz kompleksową obsługę posprzedażową.
