W związku z ciągłym rozwojem przemysłowych systemów zasilania, elektrownie i obiekty elektryczne wymagają bezpieczniejszych i bardziej niezawodnych rozwiązań w zakresie izolacji zasilania podczas konserwacji sprzętu.Rozłączniki wysokiego napięciaodgrywają zasadniczą rolę w zapewnieniu bezpieczeństwa elektrycznego, zapewniając niezawodną izolację i poprawiając efektywność konserwacji.

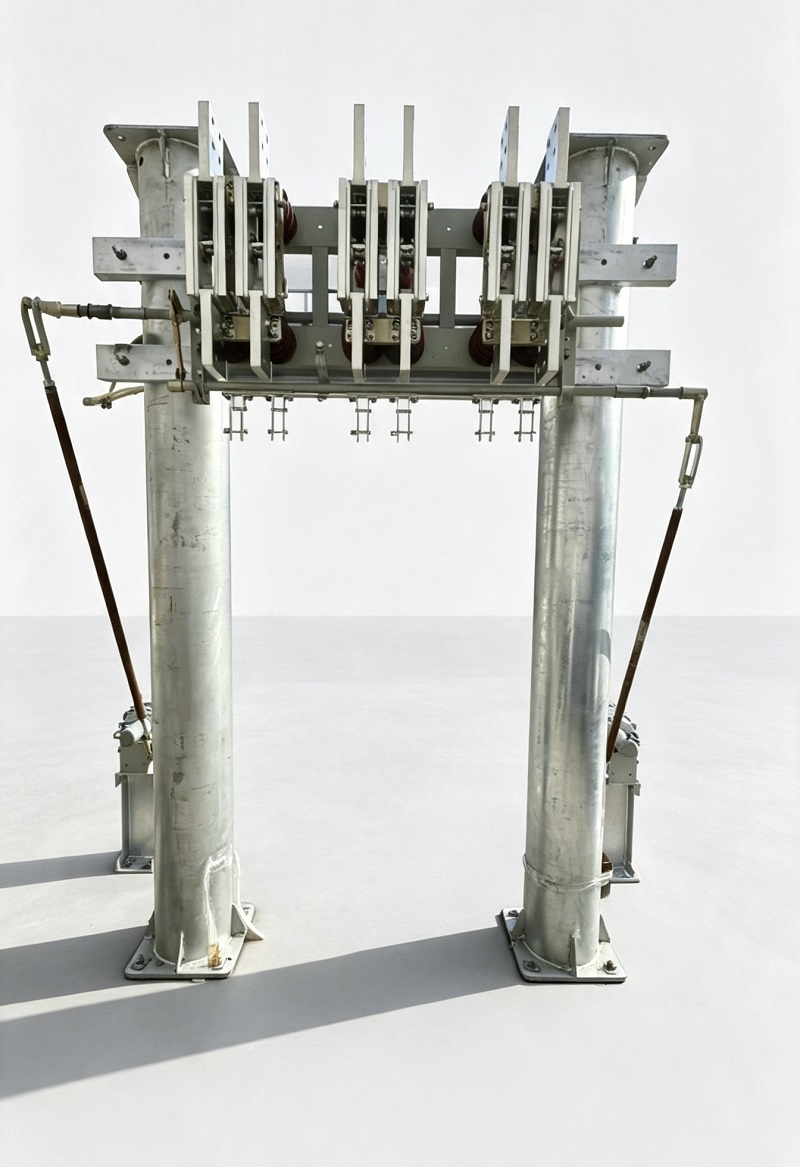

Wewnętrzny wyłącznik wysokiego napięcia serii GN22-6 jest urządzeniem elektrycznym wysokiego napięcia nowej generacji, opracowanym dla systemów elektroenergetycznych średniego napięcia. Integrując zaawansowaną technologię przekładni mechanicznej, zoptymalizowane struktury styków i komponenty przewodzące o wysokiej wytrzymałości, seria GN22-6 zapewnia niezawodną wydajność izolacji w dużych elektrowniach i przemysłowych zastosowaniach elektrycznych.
Wnętrzny odłącznik wysokiego napięcia GN22-6 stosowany jest głównie w dużych elektrowniach i systemach elektrycznych do izolowania źródeł zasilania podczas kontroli i konserwacji sprzętu. Produkt można skonfigurować jako trzy niezależne jednostki jednobiegunowe lub zintegrowany zespół trójbiegunowy, zapewniając elastyczne opcje instalacji dla różnych wymagań systemu elektroenergetycznego.
Odłącznik i odpowiadający mu mechanizm operacyjny są zgodne z normą GB 1985 (prąd przemiennyRozłączniki wysokiego napięciai Uziemników), zapewniając niezawodne działanie i zgodność z normami dotyczącymi sprzętu elektrycznego wysokiego napięcia.
| Przedmiot | Wymagania techniczne |
|---|---|
| Wysokość | ≤1000 m |
| Temperatura otoczenia | -25 ℃ ~ +40 ℃ |
| Wilgotność względna | ≤90% (przy +25℃) |
| Środowisko instalacji | Żadnych silnie korozyjnych gazów, mgły solnej, pyłów, substancji wybuchowych lub erozyjnych |
| Stan wibracji | Brak częstych i silnych wibracji |
Seria GN22-6 wykorzystuje trójbiegunową konstrukcję ostrza noża. Elementy przewodzące każdego bieguna są przymocowane do ramy podstawy za pomocą izolatorów wsporczych lub izolatorów przepustowych, zapewniając stabilne podparcie mechaniczne i wydajność izolacji elektrycznej.
Łopatki przełączników wykonane są z pogrubionych płyt miedzianych przy użyciu technologii precyzyjnej obróbki, poprawiającej jakość powierzchni i przewodność elektryczną elementów przewodzących. Zoptymalizowana struktura styków zapewnia niezawodne działanie połączenia i oferuje zdolność samooczyszczania podczas pracy, pomagając zmniejszyć rezystancję styku i poprawić stabilność pracy.

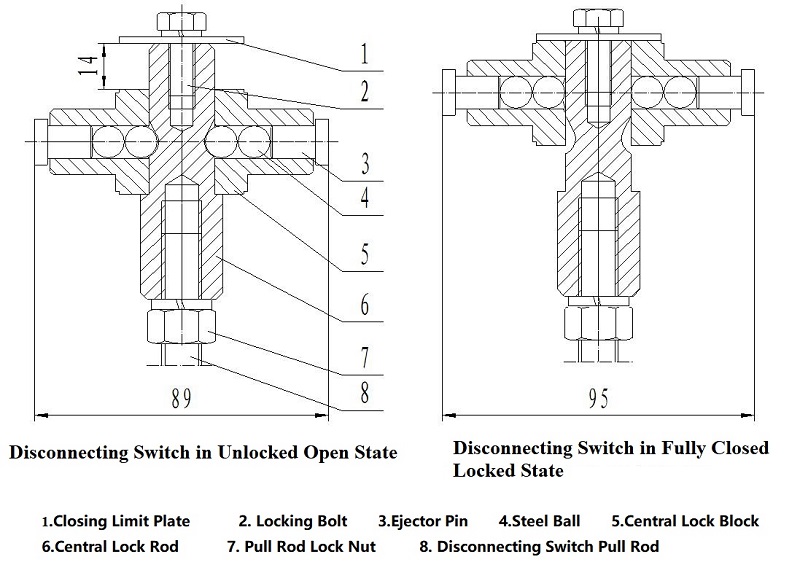

W odróżnieniu od tradycyjnych mechanizmów odłączników, seria GN22-6 wykorzystuje specjalnie zaprojektowany dwustopniowy mechanizm zamykania i blokowania, aby rozwiązać powszechny problem związany z wysokim naciskiem styku i momentem roboczym.
Podczas pierwszego obrotu wału głównego o 80°, pióro zwrotnicy przesuwa się z pozycji całkowicie otwartej do pozycji wstępnie zamkniętej.
Podczas kolejnego obrotu o 10° mechanizm blokującego napędza drążek centralnego zamka, stalowe kulki i sworznie wypychacza. Magnetyczne płytki blokujące wzmacniają siłę poprzez konstrukcję dźwigni, zwiększając nacisk około 5,5 razy i wytwarzając silny nacisk stykowy na ostrze zwrotnicy.
Ta innowacyjna konstrukcja zapewnia:
Seria GN22-6 spełnia różne wymagania dotyczące prądu znamionowego, dzięki czemu nadaje się do zastosowań związanych z dystrybucją mocy wysokoprądowej i izolacją konserwacyjną.
| Model | Napięcie znamionowe (kV) | Maksymalne napięcie robocze (kV) | Napięcie wytrzymywane w ciągu 1 minuty (kV) | Prąd znamionowy (A) | Dynamiczny prąd stabilności (kA) | 3s Prąd stabilności termicznej (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Uwagi: GN22-10 oznacza typ montowany na płasko; C oznacza typ przelotowy; D oznacza typ uziemienia.
Odłącznik GN22-6 obsługuje metody instalacji poziomej, pionowej i nachylonej, umożliwiając elastyczną integrację z różnymi systemami elektrycznymi.
Kompatybilne mechanizmy operacyjne obejmują:
| Prąd znamionowy | Maksymalny moment obrotowy |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Aby utrzymać stabilną wydajność, po uruchomieniu należy przeprowadzać regularne kontrole i konserwację. Zalecane procedury konserwacji obejmują:
| Część | Polecany materiał |
|---|---|
| Ruchome komponenty | Smar plastyczny ZG-1 |
| Skontaktuj się z ochroną powierzchni | SYB1607 Wazelina przemysłowa |
W miarę ciągłego rozwoju systemów elektrycznych w kierunku większej wydajności i zwiększonej niezawodności, zaawansowana technologia odłączników staje się coraz ważniejsza dla bezpieczeństwa zasilania i konserwacji sprzętu.
Dzięki możliwościom wysokoprądowym, zoptymalizowanym strukturom styków i niezawodnej konstrukcji mechanicznej, wewnętrzny odłącznik wysokiego napięcia GN22-6 zapewnia niezawodne rozwiązanie izolacyjne dla elektrowni, podstacji i przemysłowych systemów elektrycznych.
Poprawiając bezpieczeństwo pracy i niezawodność urządzeń, seria GN22-6 wspiera modernizację i stabilny rozwój infrastruktury elektroenergetycznej średniego napięcia.
