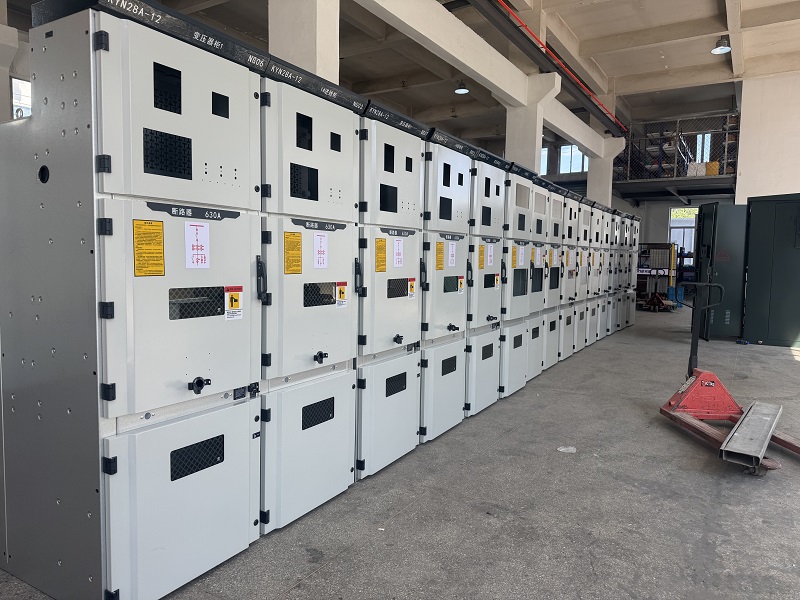

Rozdzielnica wąska KYN28-12 550mmto kompaktowa, wnętrzowa rozdzielnica wysuwna średniego napięcia w obudowie metalowej, przeznaczona do systemów dystrybucji energii 10 kV. Dzięki zoptymalizowanej szerokości szafy wynoszącej zaledwie 550 mm ta zajmująca mało miejsca rozdzielnica stanowi idealne rozwiązanie dla podstacji, obiektów przemysłowych i kontenerowych projektów dystrybucji energii, gdzie przestrzeń instalacyjna jest ograniczona.
Pracująca przy napięciu 12 kV / 50 Hz lub 60 Hz rozdzielnica KYN28-12 łączy w sobie kompaktową konstrukcję z niezawodną wydajnością elektryczną. Konstrukcja szafy zachowuje wystarczający prześwit izolacyjny, wytrzymałość mechaniczną i bezpieczeństwo operacyjne, spełniając jednocześnie międzynarodowe standardy IEC.
Tradycyjne rozdzielnice średniego napięcia często wymagają dużych powierzchni instalacyjnych. W rozdzielnicy KYN28-12 o szerokości 550 mm zastosowano zoptymalizowaną wąską konstrukcję szafy, co znacznie zmniejsza zajmowaną powierzchnię całego systemu dystrybucji energii.
Dzięki kompaktowej konstrukcji nadaje się szczególnie do:
Rozdzielnica wewnętrzna KYN28-12 ma w pełni metalową konstrukcję pancerną z niezależnymi przedziałami funkcjonalnymi, w tym:
Podzielona na przedziały konstrukcja skutecznie oddziela różne sekcje elektryczne, poprawiając bezpieczeństwo pracy, wygodę konserwacji i zdolność izolowania usterek.
Rozdzielnica KYN28-12 550mm umożliwia montaż w standardzieWyłączniki próżniowe VS1oraz różne komponenty średniego napięcia, w tym:
Jego znormalizowana konfiguracja umożliwia elastyczną integrację z różnymi systemami dystrybucji średniego napięcia oraz upraszcza konserwację i wymianę komponentów.
Rozdzielnica w obudowie metalowej KYN28-12 jest wyposażona w mechaniczny i elektryczny system blokad, w tym pięciostopniowe blokady bezpieczeństwa, zapobiegające nieprawidłowemu działaniu podczas obsługi i konserwacji sprzętu.
Funkcje blokujące pomagają zapobiegać:
Wszystkie odległości izolacji elektrycznej, drogi upływu i ogólna wydajność izolacji rozdzielnicy KYN28-12 są projektowane zgodnie z międzynarodowymi wymaganiami dotyczącymi rozdzielnic średniego napięcia.
Produkt jest zgodny z:
To sprawia, że KYN28-12 nadaje się do globalnych projektów dystrybucji energii średniego napięcia wymagających niezawodnego i znormalizowanego sprzętu elektrycznego.
| Przedmiot | Specyfikacja |
|---|---|
| Typ produktu | Rozdzielnica wysuwna w obudowie metalowej, wewnętrzna |
| Napięcie znamionowe | 12kV |
| Częstotliwość | 50 Hz / 60 Hz |
| Szerokość szafki | 550mm |
| Struktura | Pokryty metalem, podzielony na przedziały, typ wyjmowany |
| Obowiązująca norma | IEC 62271-1 / IEC 62271-100 |
| Główny komponent | Wysuwny wyłącznik próżniowy 12 kV |
Ze względu na zwartą konstrukcję, wysoki poziom bezpieczeństwa i niezawodne parametry elektryczne, rozdzielnica KYN28-12 550 mm jest szeroko stosowana w:
Rozdzielnica KYN28-12 (szerokość 550 mm) w obudowie metalowej do wnętrz zapewnia skuteczną równowagę pomiędzy kompaktową instalacją, bezpieczeństwem elektrycznym i zgodnością z międzynarodowymi normami. Wąska konstrukcja pomaga klientom zmniejszyć wymagania dotyczące przestrzeni podstacji bez pogarszania niezawodności systemu.
W przypadku projektów dystrybucji energii średniego napięcia wymagających bezpiecznych, elastycznych i oszczędzających miejsce rozwiązań, rozdzielnica wysuwna KYN28-12 jest idealnym wyborem do nowoczesnych zastosowań przemysłowych i użyteczności publicznej.
