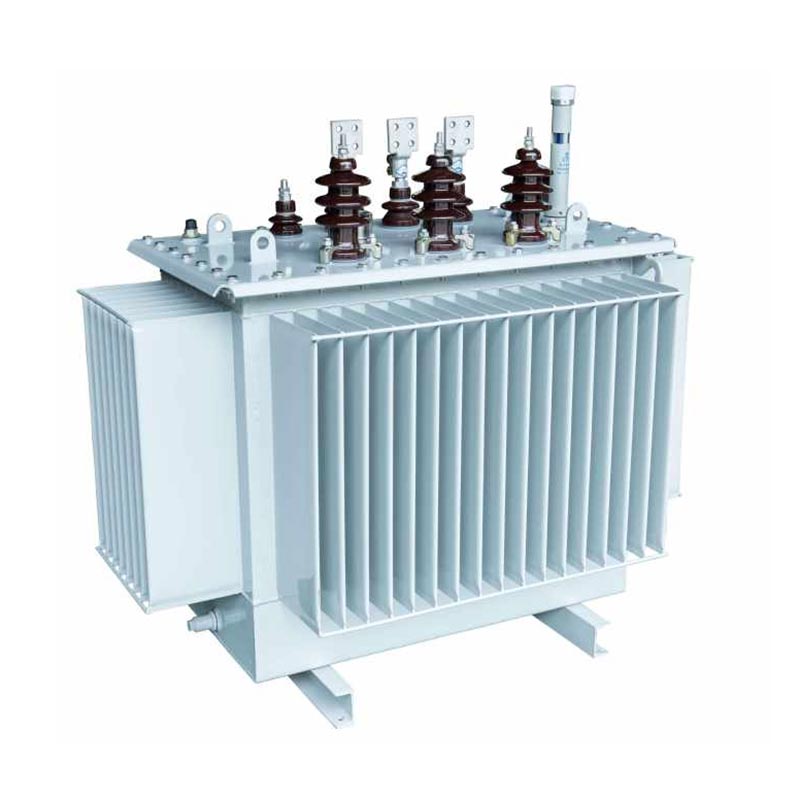

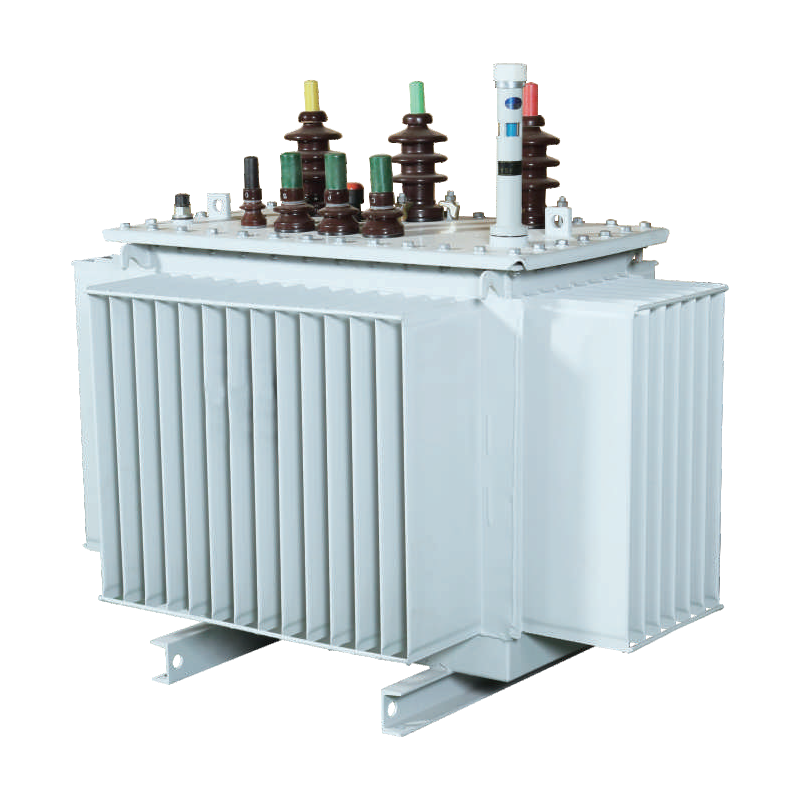

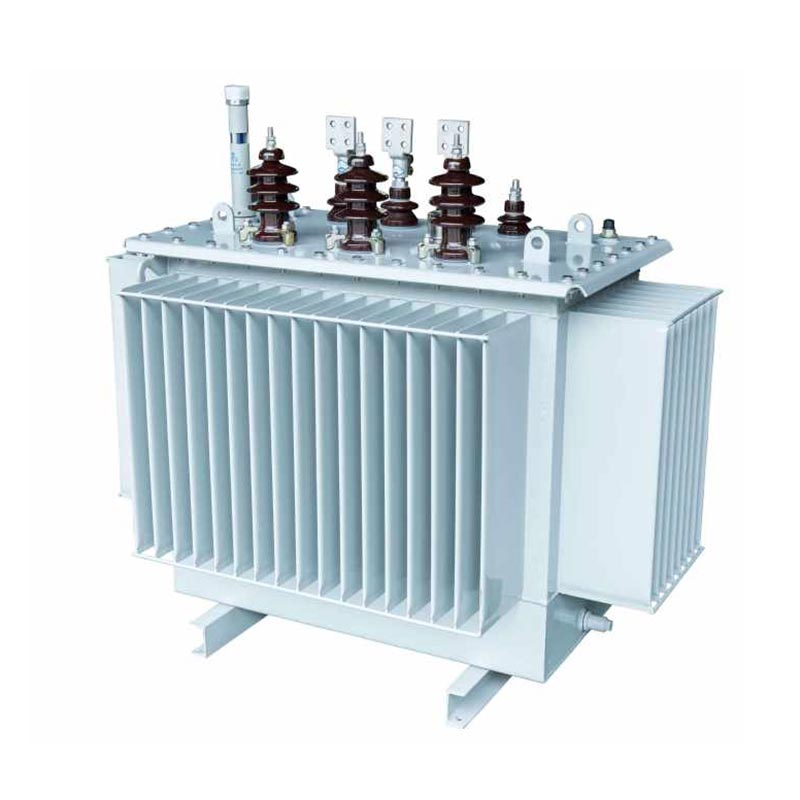

3-fazowy transformator dystrybucyjny Onan

3-fazowy transformator dystrybucyjny Onan (ONAN) USUNE został niezależnie opracowany i wyprodukowany przez firmę USUNE, profesjonalny producent integrujący badania i rozwój, produkcję i sprzedaż. Jest specjalnie zaprojektowany pod kątem mocy potrzeb dystrybucyjnych współczesnych obszarów miejskich i wiejskich oraz przedsiębiorstw przemysłowych i górniczych, rozwiązując problemy takie jak niska wydajność, wysokie zużycie energii i słaba stabilność tradycyjnych transformatorów. Produkt jest wytwarzany w znormalizowanej fabryce USUNE, opierając się na ścisłym systemie kontroli jakości, aby zapewnić, że każdy element wyposażenia spełnia międzynarodowe standardy branżowe i może działać stabilnie w różnych trudnych warunkach pracy.

Trójfazowy transformator dystrybucyjny Onan wykorzystuje trójwymiarowy rdzeń z nawiniętym trójkątem równobocznym układ, eliminując szczeliny powietrzne w obwodzie magnetycznym, co skutkuje ciaśniejszymi i możliwie najkrótszymi uzwojeniami długość trójfazowego obwodu magnetycznego. Pole przekroju poprzecznego kolumny rdzenia jest prawie okrągłe, co optymalizuje strukturę obwodu magnetycznego, zmniejszającą zużycie energii i hałas podczas pracy, osiągającą równowagę trójfazową oraz redukując składowe trzeciej harmonicznej, kładąc podwaliny pod wydajne i stabilne zasilanie.

Ten produkt jest odpowiedni do modernizacji miejskich i wiejskich sieci energetycznych oraz scenariuszy przedsiębiorstw przemysłowych i górniczych można idealnie dopasować do podstacji modułowych i prefabrykowanych, zapewniając niezawodne wsparcie zasilania. jako profesjonalny dostawca sprzętu elektroenergetycznego, USUNE ma rozległe doświadczenie w zakresie badań i rozwoju oraz produkcji i może zapewnić rozwiązania dostosowane do potrzeb klienta.

Podstawowe cechy produktu

1. Rdzeń

3-fazowy transformator dystrybucyjny Onan wykorzystuje wysokiej jakości blachy ze stali krzemowej o ziarnie zorientowanym o doskonałych właściwościach przenikalność magnetyczna i niskie straty; Aby to zapewnić, wykorzystuje niemiecką maszynę do cięcia poprzecznego GEORG z cięciem szwu pod kątem 45° precyzja rdzenia i zmniejszenie wycieku magnetycznego; arkusze stali krzemowej są składane w wielostopniowy okrągły kształt przekrojów poprzecznych, optymalizując obwód magnetyczny, zmniejszając hałas i zużycie energii oraz poprawiając energię wydajność.

2. Cewki

Cewka wysokiego napięcia jest cylindryczna, natomiast cewka niskiego napięcia jest cylindryczna lub foliowa, co skutecznie poprawia odporność na zwarcia i uderzenia pioruna. Konstrukcja cewki jest racjonalna, z jednolitym obwodem magnetycznym dystrybucji, redukując miejscowe przegrzanie, wydłużając żywotność i zapewniając stabilną pracę.

3. Zbiornik oleju

Wykonane z wysokiej jakości, precyzyjnej blachy stalowej walcowanej na zimno, wyprodukowanej przy użyciu niemieckiego zbiornika oleju z tektury falistej GEORG linia produkcyjna, zapewniająca wytrzymałość konstrukcyjną i uszczelnienie. Powierzchnia pokryta powłoką antykorozyjną, nadaje się do trudnych środowisk, takich jak zakłady petrochemiczne, spełniając wymagania ochrony środowiska. The struktura falista łączy w sobie odprowadzanie ciepła i zdolność dostosowywania się do rozszerzalności cieplnej i kurczenia się oleju, podczas gdy Uszczelniona konstrukcja spowalnia starzenie się oleju i wydłuża żywotność transformatora.

4. Struktura izolacji

3-fazowy transformator rozdzielczy Onan przyjmuje strukturę izolacji klasy A z doskonałą izolacją wydajnością, wytrzymującą uderzenia wysokiego napięcia. Cewki wysokiego i niskiego napięcia są rozmieszczone koncentrycznie, a w rozstawie cewek wykorzystano tekturową tuleję z małą szczeliną olejową, aby poprawić właściwości izolacyjne, zapobiegają zwarciom oraz zapewniają bezpieczną i stabilną pracę.

Model produktu

3-fazowy transformator dystrybucyjny Onan USUNE (ONAN) obsługuje trzy poziomy napięcia: 10 KV, 20 KV i 36 KV, spełniając wymagania różne potrzeby w zakresie dystrybucji energii. Można go dostosować do rzeczywistego obciążenia klienta, podstawowych specyfikacji, i scenariusz instalacji, zapewniając elastyczne rozwiązania.

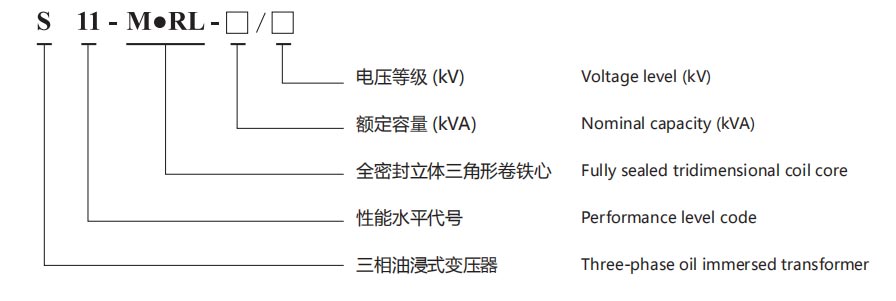

Typ produktu

Korzyści ekonomiczne i oszczędność energii

1. Koszt energii elektrycznej (RMB/rok) = [strata bez obciążenia (kW) + utrata obciążenia (kW) × (średni współczynnik obciążenia)²] × 365 (dni) × 24 (Godziny) × Cena prądu
2. Emisje CO2 = [strata bez obciążenia (kW) + utrata obciążenia (kW) × (średni współczynnik obciążenia)²] × 365 (dni) × 24 (godziny) × emisja Współczynnik (kg-CO₂/kWh)

Straty produktu w stanie jałowym i obciążeniowym są znacznie niższe niż w przypadku tradycyjnych transformatorów, co znacznie zmniejsza koszty energii elektrycznej użytkowników i emisję CO2. Jako producent zakorzeniony w Chinach, USUNE wyznaje koncepcję ekologii rozwoju, stale optymalizuje projektowanie produktów i promuje zrównoważony rozwój energetyki.

Scenariusze zastosowań

1. Modernizacja miejskich i wiejskich sieci elektroenergetycznych: Poprawia stabilność i wydajność sieci energetycznej, rozwiązując problemy niewystarczające zasilanie i duże zużycie energii.

2. Przedsiębiorstwa przemysłowe i górnicze: Spełnia zapotrzebowanie na stabilne zasilanie o dużej mocy, wytrzymuje trudne warunki środowiska i zapewnia działanie urządzeń produkcyjnych.

3. Podstacje modułowe i prefabrykowane: zwarta konstrukcja, wygodna instalacja i konserwacja, redukcja powierzchni powierzchnia i koszty budowy.

Parametry techniczne

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S11

Uwaga: Dla transformatorów o mocy znamionowej 500 kVA i mniejszej, strata obciążenia powyżej rampy w tabeli wynosi dotyczy Dyn11 grupa połączeń, a utrata obciążenia poniżej rampy ma zastosowanie do grupy połączeń Yyn0.

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S13

Trójfazowy transformator rozdzielczy zanurzony w oleju 10 kV serii S14

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

1. Czy jesteś fabryką lub firmą handlową?

Fabryka, możemy zagwarantować, że nasza cena jest rozsądna i konkurencyjna.

2. Kiedy mogę poznać cenę?

Zwykle wycenę wyceniamy w ciągu 24 godzin od otrzymania zapytania.

3. Czy możemy wydrukować nasze logo i nazwę firmy na produktach?

Tak, oczywiście, akceptujemy OEM.

4. Jaki jest czas realizacji?

Czas realizacji uzależniony jest od zamawianej ilości, zazwyczaj w ciągu 15-20 dni od otrzymania płatności.

5. Jak wygląda proces kontroli jakości?

Wszystkie produkty zostaną sprawdzone, począwszy od akcesoriów, a przed opuszczeniem zostaną poddane rutynowym testom nasza fabryka.

6. Jak rozwiązać problemy z jakością po sprzedaży?

Zrób zdjęcia lub nagraj film przedstawiający problemy z jakością i prześlij nam je w celu sprawdzenia i potwierdzenia, a my dokonamy satysfakcjonujące rozwiązanie dla ciebie w ciągu 1-3 dni.

7. Jaki jest czas gwarancji?

12 miesięcy od daty wysyłki.

8. Dlaczego warto wybrać nas

● Specjalizujemy się w tej dziedzinie od ponad 14 lat i posiadamy doświadczony zespół badawczo-rozwojowy zajmujący się projektowaniem oraz prace rozwojowe dla każdego projektu w oparciu o specjalne wymagania klienta.
● Mamy niezwykle rygorystyczne procedury kontroli jakości, począwszy od komponentów po gotowe produkty.
● Stały okres produkcji w ciągu 15-20 dni.
● Posiadamy pełny zestaw raportów z testów produktów.
● Zapewnione rozwiązanie jednoetapowe.
