Izolator rozłącznika 110 kv 126 kv

Zhejiang Usune Electric Co., Ltd. to profesjonalne przedsiębiorstwo elektryczne wysokiego napięcia zajmujące się projektowaniem, badaniami i rozwoju, produkcji fabrycznej i globalnej sprzedaży urządzeń wysokiego napięcia do zastosowań wewnętrznych i zewnętrznych od 12 kV do 245 kV. Jego podstawowe produkty obejmują wyłączniki próżniowe, wyłączniki SF6, rozłączniki, przełączniki obciążenia i GW4 Izolator rozłącznika serii 110 kv 126 kv. Firma wykorzystuje zaawansowany sprzęt produkcyjny i rygorystyczne testy procesy, ustandaryzowany dobór materiałów, znakomite wykonanie i kompleksowy system zarządzania jakością położyć solidny fundament pod jakość produktu.

Przegląd produktu

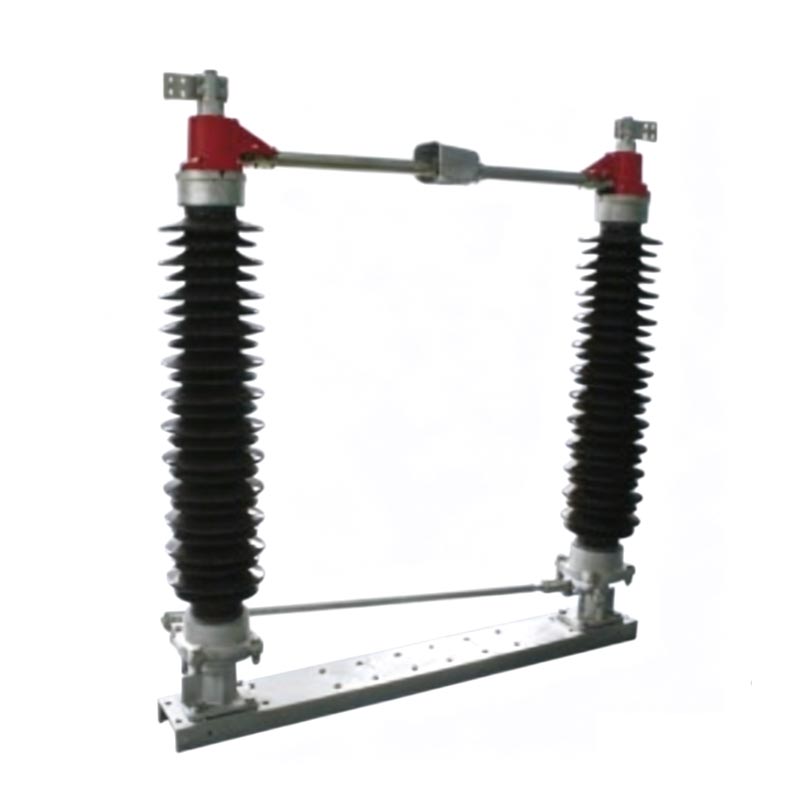

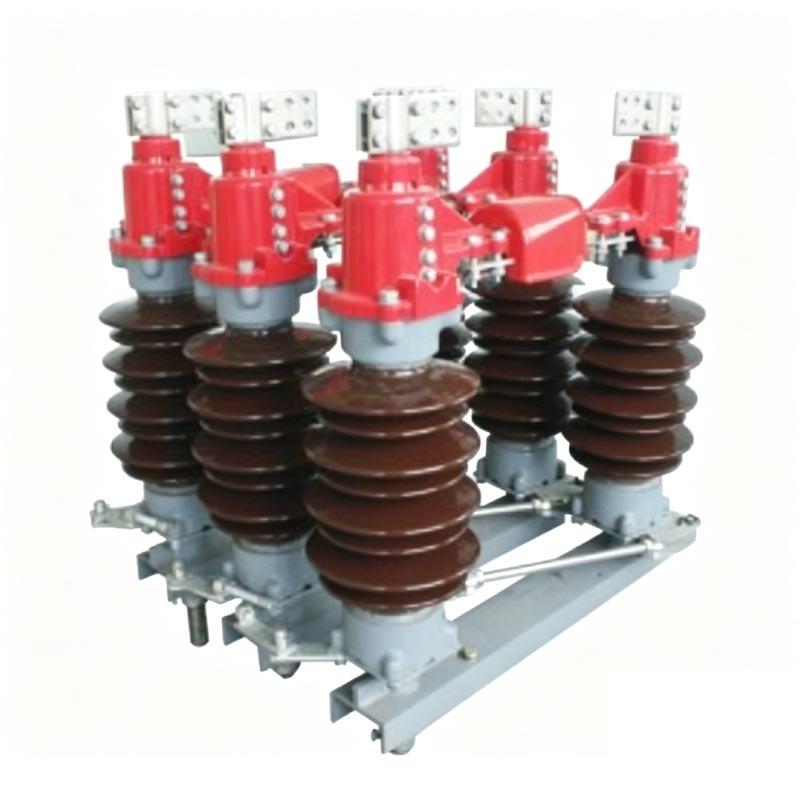

Zewnętrzny odłącznik wysokiego napięcia serii Usune GW4 jest podstawowym elementem wyposażenia w systemach zasilania 110 kV i 126 kV systemy. Stosowany jest głównie do przełączania obwodów w warunkach bez obciążenia, zapewniając widoczny odstęp izolacyjny konserwację sprzętu i zapewnienie bezpieczeństwa operatora. Wydajność elektryczna i mechaniczna 110 kv 126 kv Izolator rozłącznika jest w pełni zgodny z normami krajowymi GB1985 „Rozłączniki i rozłączniki wysokiego napięcia prądu przemiennego Przełączniki uziemiające”, DL486 „Warunki techniczne zamawiania wyłącznika wysokiego napięcia prądu przemiennego” oraz międzynarodowa norma IEC standardy.

Cechy konstrukcyjne:

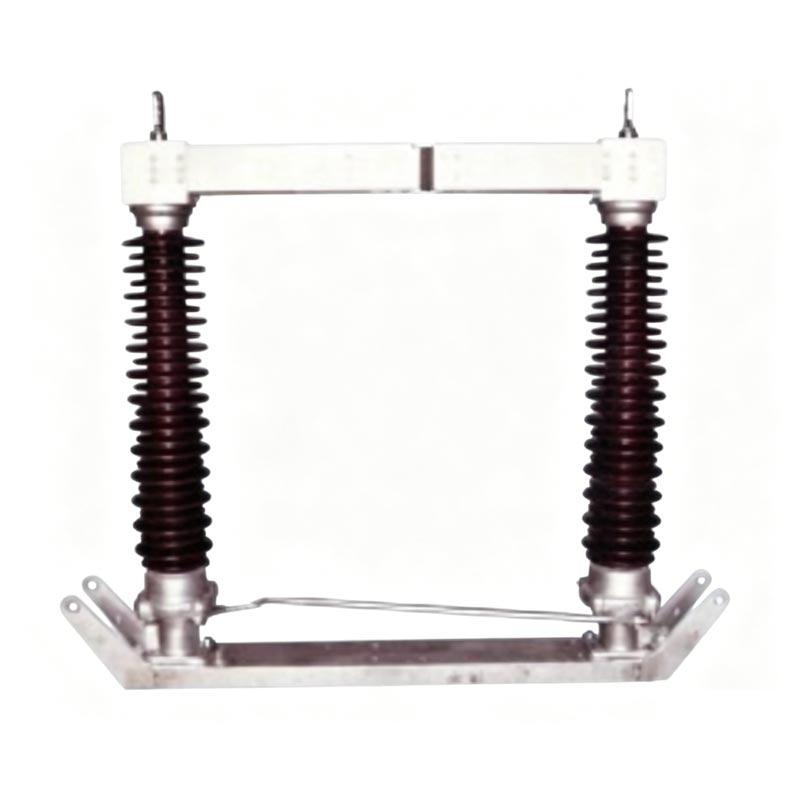

1. Typ konstrukcji: dwukolumnowa konstrukcja jednobiegunowa; trzy bieguny są połączone mechanicznie za pomocą wału praca synchroniczna.
2. Podstawowe komponenty: Składa się z solidnej podstawy, porcelanowych filarów o wysokiej izolacji i precyzyjnego systemu przewodzącego.
3. Mechanizm operacyjny: Każdy słup zawiera dwa ceramiczne filary osadzone na łożyskach. Przełącznik przewodzący jest podzielony na dwie połówki, które obracają się w poziomie o 91° za pomocą mechanizmu sieciującego, aby uzyskać synchroniczne otwarcie zamykając się w tym samym kierunku.
4. Punkt kontaktowy: Umieszczony pomiędzy dwoma ceramicznymi filarami, zapewniający stabilny kontakt i wyjątkowo niski opór.

Zalety techniczne:

1. Zgodny i niezawodny: w pełni zgodny z normami krajowymi i IEC, oferujący stabilną wydajność i długą żywotność żywotność.
2. Doskonała izolacja: wysokiej jakości filary ceramiczne zapewniają wysoką wytrzymałość izolacji i doskonałą ochronę przed zanieczyszczeniami i działanie zapobiegające rozgorzeniom.
3. Płynna praca: Precyzyjny mechanizm łączący zapewnia elastyczną i płynną pracę przy minimalnym zużyciu mechanicznym.
4. Wygodna instalacja i konserwacja: zwarta i rozsądna konstrukcja, łatwa instalacja na miejscu i minimalna konserwacja.
5. Silna zdolność adaptacji do środowiska: Nadaje się do różnych klimatów zewnętrznych, w tym na dużych wysokościach, zanieczyszczonych i obszary przybrzeżne.

Przypadek aplikacji w świecie rzeczywistym

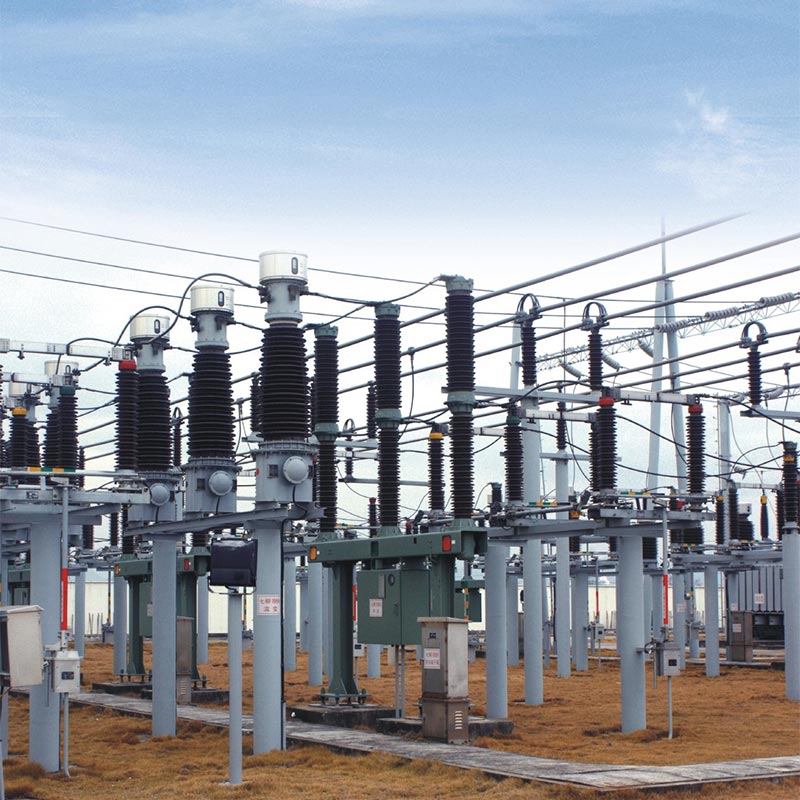

1. Nazwa projektu: Projekt modernizacji miejskiej podstacji 110 kV we wschodnich Chinach
2. Lokalizacja: prowincja Zhejiang, Chiny
3. Czas: 2024-2025
4. Szczegóły: Firma Usune dostarczyła 36 rozłączników GW4-126 kV na potrzeby tego kluczowego projektu modernizacji miejskiej sieci energetycznej w celu ulepszenia niezawodność zasilania obszaru komercyjnego i mieszkalnego o powierzchni 20 kilometrów kwadratowych.
5. Wydajność operacyjna: Instalacja i uruchomienie zostały pomyślnie zakończone w ciągu 45 dni. Stabilny działanie osiągnięto przy szczytowym obciążeniu letnim (1,2-krotność prądu znamionowego) w 2025 r., bez przegrzania i słabego styku problemy. Podczas corocznych przeglądów izolacji i mechanicznych nie stwierdzono żadnych usterek. Obciążenie pracą konserwacyjną zostało zmniejszone o 40% w porównaniu do starych rozłączników, znacznie poprawiając bezpieczeństwo utrzymania stacji.
6. Opinia klienta: „Odłączniki firmy Usene znacznie poprawiły bezpieczeństwo i wydajność podstacji operacja. Ich jakość i stabilność są wyjątkowe. Będziemy nadal wybierać Usune jako naszego preferowanego dostawcę.”

Główne parametry techniczne

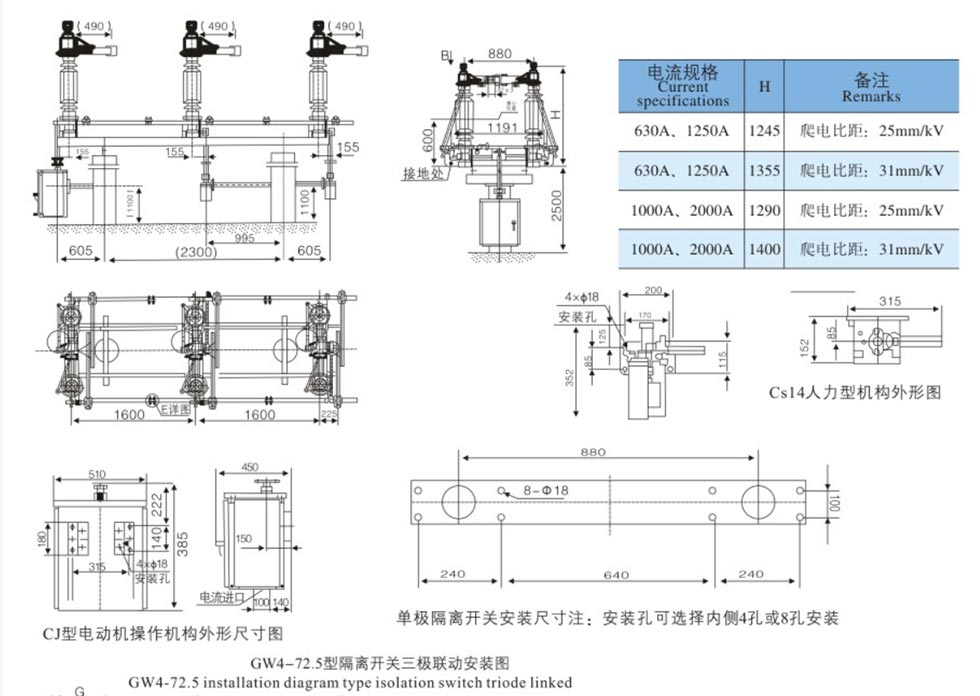

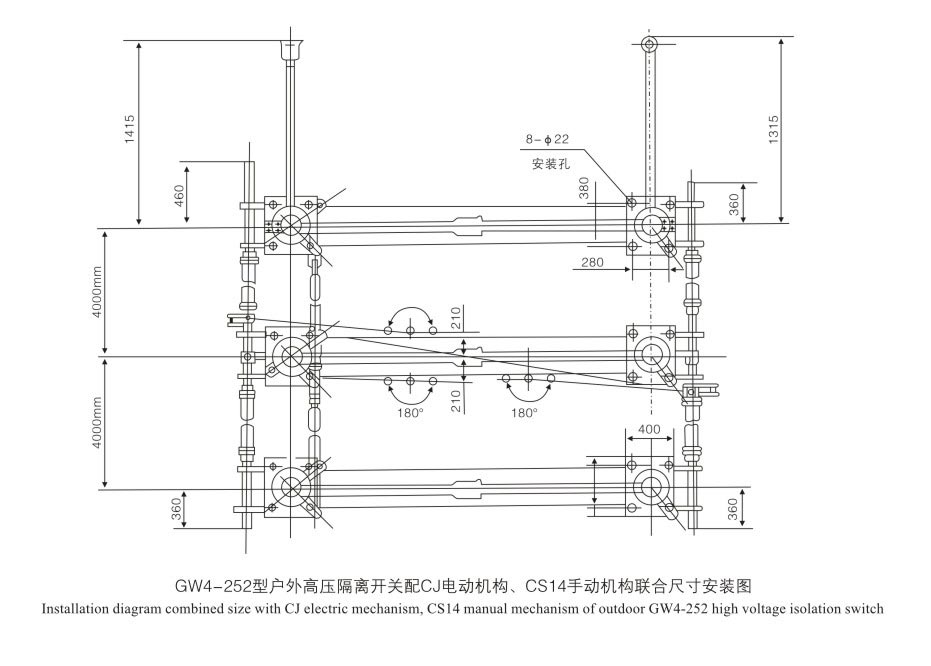

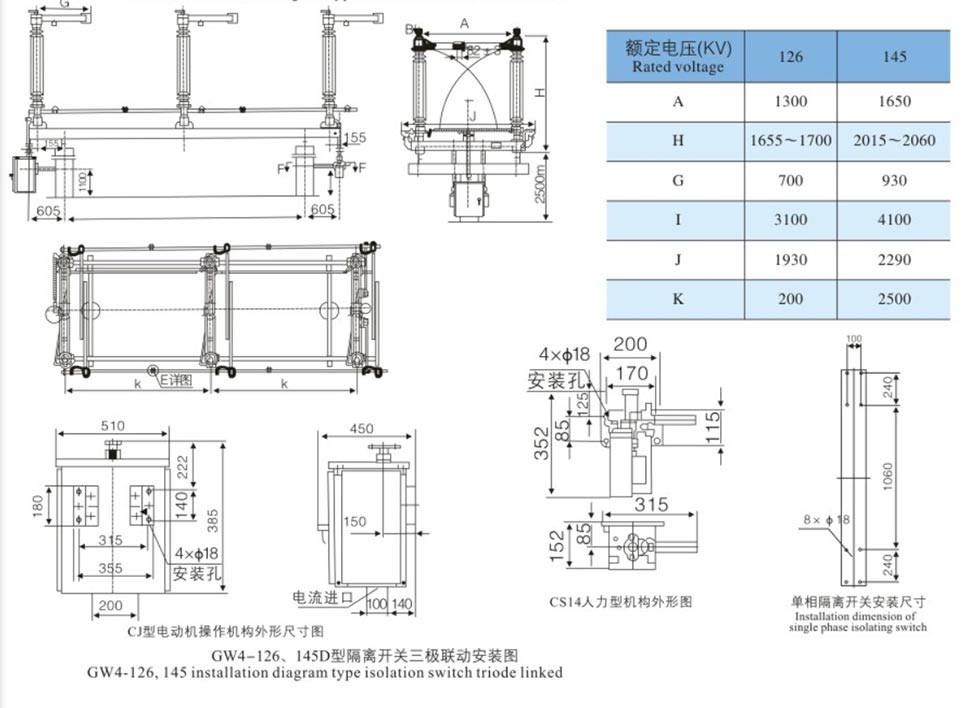

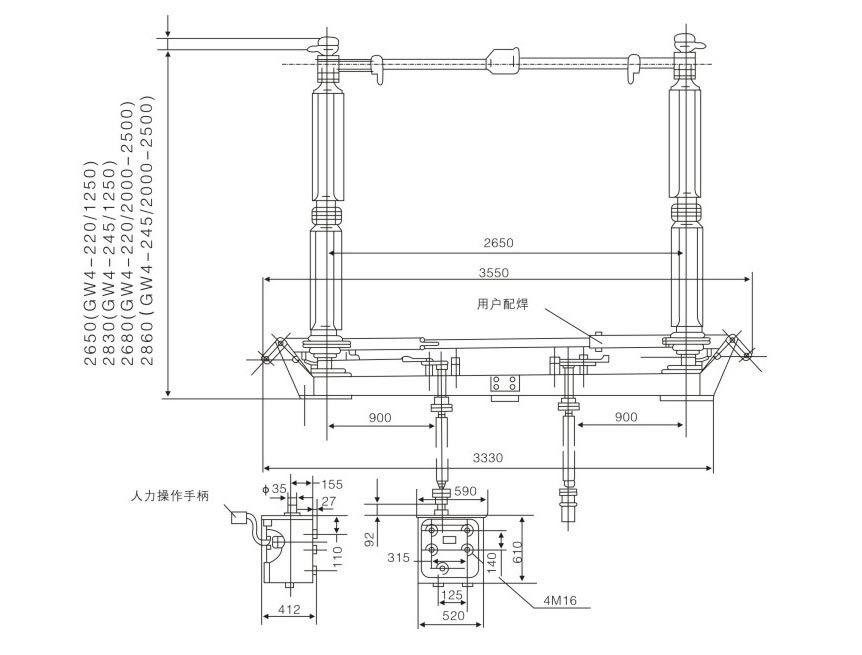

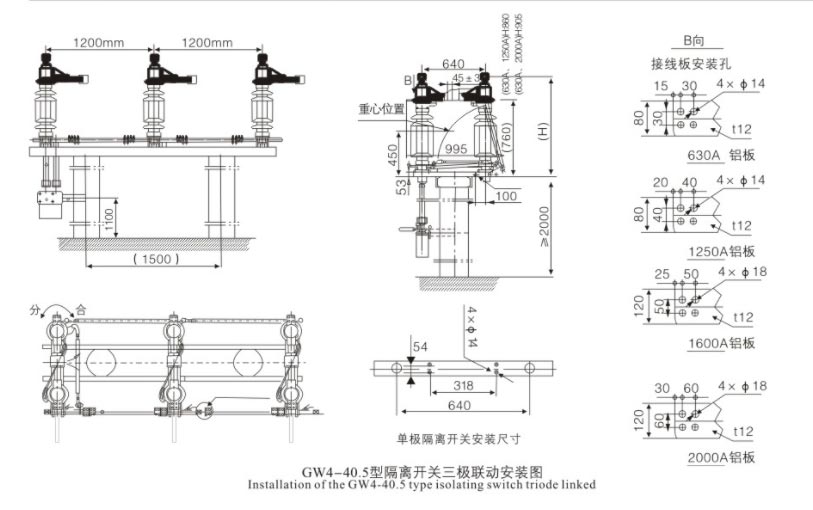

Wymiary zewnętrzne

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Czy izolator rozłącznika serii GW4 110 kV 126 kV może przerwać prąd obciążenia lub prąd zwarciowy?

Odp.: Nie. Izolatory rozłączników 110 kv 126 kv są przeznaczone wyłącznie do przełączania obwodów w warunkach bez obciążenia z napięciem. Należy je stosować w połączeniu z wyłącznikami automatycznymi. Przed operacją obwód musi być odłączyć za pomocą wyłącznika automatycznego, aby zapewnić odłączenie zasilania przed uruchomieniem wyłącznika.

P2: W jakich warunkach środowiskowych nadaje się ten produkt?

Odp.: Może działać stabilnie w następujących środowiskach: temperatura otoczenia -30 ℃ do +40 ℃; wysokość ≤2000m (wyższa modele wysokościowe można dostosować na życzenie); poziom zanieczyszczenia od ogólnego do umiarkowanego i ciężkiego (dostępne są modele odporne na zanieczyszczenia); prędkość wiatru ≤35m/s; intensywność sejsmiczna ≤8 stopni.

Wniosek

Jako profesjonalny producent sprzętu elektrycznego wysokiego napięcia, seria GW4 firmy Usune Electric 110kv 126kv Izolatory rozłącznika łączą w sobie zaawansowaną konstrukcję, wysokiej jakości materiały i precyzyjną produkcję, co czyni je idealnym wyborem dla elektrowni, podstacji i dużych obiektów przemysłowych. Zapewniają bezpieczeństwo, niezawodna i trwała ochrona izolacji elektrycznej. W oparciu o kompleksowy system jakości i dojrzałą dziedzinę wydajności, Usune angażuje się we wspieranie różnych projektów infrastruktury zasilania krytycznego na całym świecie.
