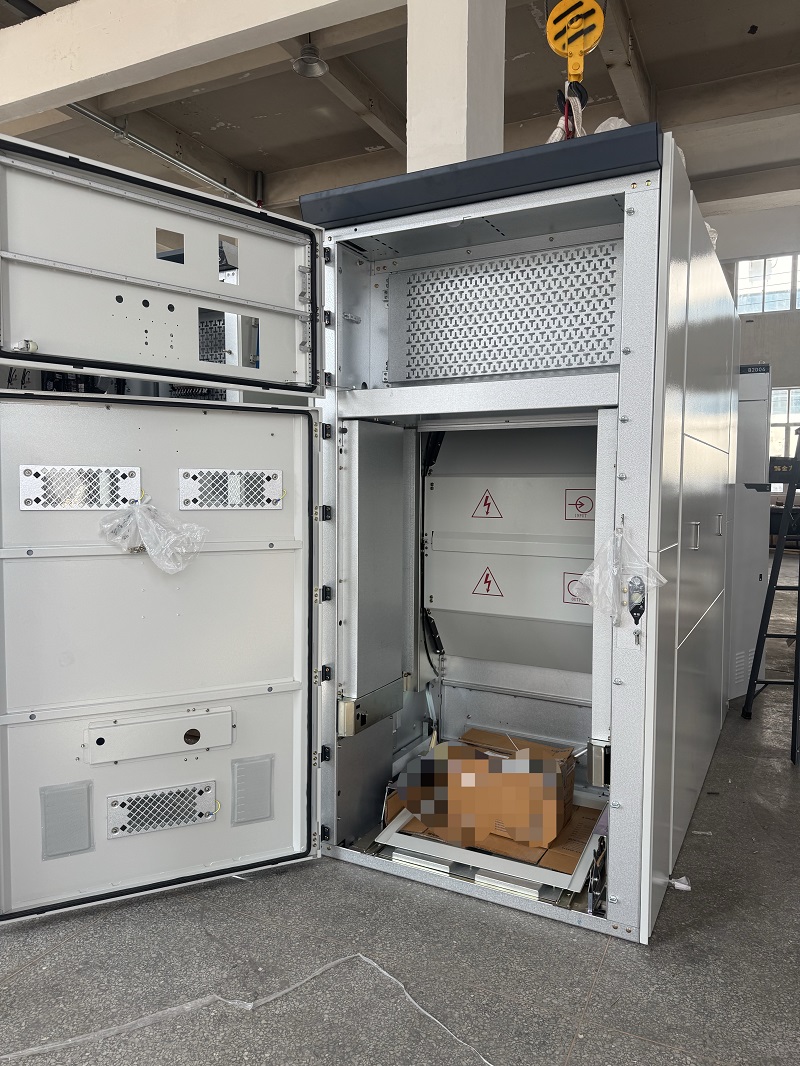

Rozdzielnica wysuwna prądu przemiennego KYN61-40.5 przeznaczona jest do stosowania w pomieszczeniach zamkniętych w obudowie metalowej Trójfazowe systemy dystrybucji prądu przemiennego 40,5 kV, 50/60 Hz. Przyjęcie ABB ustandaryzowany projekt ogólny i koncepcje interfejsu człowiek-maszyna Rozdzielnica wysokiego napięcia łączy w sobie sprawdzoną konstrukcję przedziału KYN61 Wygląd przemysłowy w stylu ABB i zaawansowane funkcje bezpieczeństwa operacyjnego.
Zaprojektowany do niezawodnych zastosowań w dystrybucji energii średniego napięcia Rozdzielnica KYN61-40.5 zapewnia doskonałą wytrzymałość mechaniczną, elektryczną wydajność i wygodę konserwacji dla podstacji, elektrowni i przemysłowe systemy zasilania.
Korpus szafy rozdzielnicy KYN61-40.5 jest produkowany przy użyciu wysokiej jakości blachy stalowe powlekane aluminium-cynkiem, obrabiane technologią gięcia CNC. The konstrukcja przyjmuje metodę montażu śrubowego o wysokiej wytrzymałości bez spawania, zapewniając doskonała sztywność obudowy, dokładność wymiarowa i długoterminowa stabilność mechaniczna.
Standardowe wymiary szafy to:
Obudowa podzielona jest uziemionymi metalowymi przegrodami na cztery niezależne części przegródki:
Każda komora posiada niezależny kanał nadmiarowy ciśnienia, który zapewnia skuteczne działanie uwolnić ciśnienie łuku wewnętrznego i poprawić bezpieczeństwo operacyjne.
Panel przedni rozdzielnicy KYN61-40.5 ma zintegrowaną konstrukcję operacyjną. Okienko do podglądu przyrządu, mechaniczny uchwyt operacyjny, położenie wózka ręcznego Wskaźnik, mechanizm blokujący i etykiety ostrzegawcze są rozmieszczone w przejrzysty i przejrzysty sposób zorganizowany układ, umożliwiający operatorom szybką identyfikację stanu sprzętu.
Zoptymalizowane kratki wentylacyjne zapewniają efektywne odprowadzanie ciepła przy jednoczesnym utrzymaniu czysty i jednolity wygląd obudowy. Stopień ochrony obudowy sięga IP4X, a poziom ochrony to IP2X, gdy drzwi przedziału wyłącznika są takie same otwarty.
Rozdzielnica KYN61-40.5 jest w pełni kompatybilna z ABB HD4 i VD4-40.5 wysuwne wyłączniki próżniowe oraz przekaźniki zabezpieczające serii ABB REF. Dzięki temu jest to idealne rozwiązanie do projektów wymagających rozdzielnic kompatybilnych z ABB konfiguracje.
W wysuwanym wózku zastosowano montowany w podłodze mechanizm napędowy śrubowy, zapewniający płynną pracę i doskonałą wymienność dla obwodu próżniowego ABB wyłączniki. Kompletny system blokad z pięcioma zabezpieczeniami integruje elementy mechaniczne oraz funkcje zabezpieczeń elektrycznych zgodnie z koncepcjami logiki bezpieczeństwa ABB.
Projekt, prześwit izolacji, struktura mechaniczna i parametry elektryczne rozdzielnicy KYN61-40.5 są zgodne z międzynarodowymi normami, w tym:
Rozdzielnica spełnia wymagania projektu, w tym badania wzrostu temperatury, badania wytrzymałości zwarciowej i badania klasyfikacji łuku wewnętrznego nadaje się do wymagających zastosowań w dystrybucji energii wysokiego napięcia.
Rozdzielnica ma wygląd szafy w stylu ABB i ujednolicone działanie projekt interfejsu, zapewniający profesjonalny wygląd przemysłowy i wygodę doświadczenie operacyjne.
Skręcana modułowa konstrukcja montażowa poprawia sztywność szafy, upraszcza instalacji i umożliwia łatwiejszą konserwację i przyszłą rozbudowę.
Uziemione przegrody metalowe tworzą wydzielone przedziały funkcjonalne, usprawniając bezpieczeństwo operatora i zapewnienie skutecznej ochrony przed ciśnieniem łuku wewnętrznego.
Rozdzielnica została specjalnie zaprojektowana do współpracy z wyłącznikami próżniowymi 40,5 kV firmy ABB i urządzenia zabezpieczające, zapewniające doskonałą wymienność i system integracja.
Dzięki ochronie obudowy IP4X i zaawansowanej konstrukcji bezpieczeństwa, KYN61-40.5 Rozdzielnica nadaje się do podstacji, zakładów energetycznych, przemysłowych elektrownie i inne projekty dystrybucji średniego napięcia.
Rozdzielnica KYN61-40.5 jest szeroko stosowana w:
Konstrukcja kompatybilna z ABB, solidna konstrukcja mechaniczna i zaawansowane bezpieczeństwo ochronę i zgodność z normami IEC zapewnia rozdzielnica KYN61-40.5 niezawodne rozwiązanie spełniające wymagania dotyczące dystrybucji energii średniego napięcia. Dostarcza długa żywotność, wygodna konserwacja i stabilna praca przy krytycznej mocy zastosowań na całym świecie.
