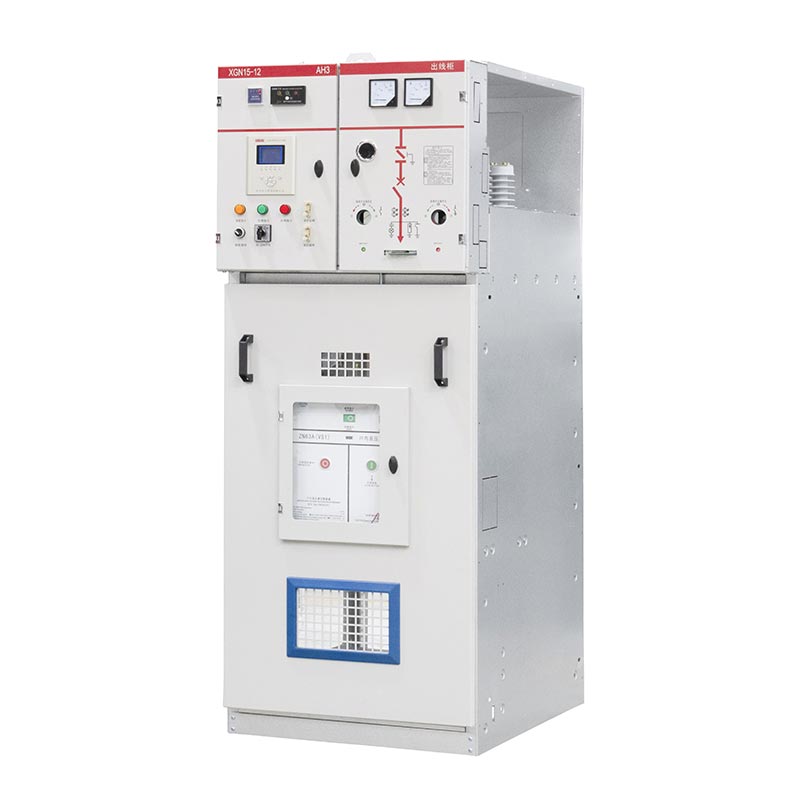

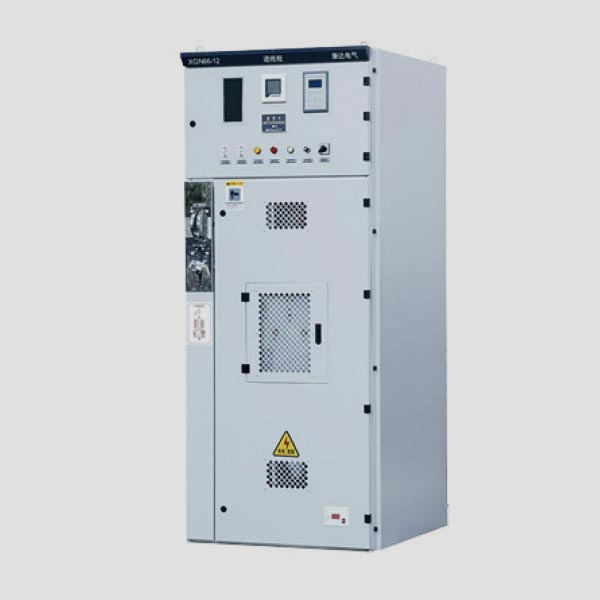

Usune XGN66-12, zamknięta jednostka główna z pierścieniem izolowanym powietrzem Rmu to profesjonalna, trójfazowa, metalowa obudowa prądu przemiennego rozdzielnica jest odpowiednia dla System trójfazowy AC 3,6 ~ 36 kv 50/60 Hz jako urządzenie do odbioru i dystrybucji energii elektrycznej, służy do częste miejsc pracy oraz na przebudowę rozdzielnicy wyposażonej w przełącznik oleju. System magistrali składa się z pojedynczych autobus systemu i systemu z pojedynczą sekcją autobusową. Pełni funkcje odbioru, rozdziału, sterowania i zabezpieczenia energii. Fabryka przeszła rygorystyczne testy typu IEC i posiada solidne systemy zarządzania ISO 9001, ISO 14001 i ISO 45001, które zapewniają stabilność produktu.
Jako profesjonalny dostawca sprzętu do zasilania i dystrybucji, Usune przestrzega zasady „najpierw jakość, oparty na technologii”. Jednostka główna z pierścieniem izolowanym powietrzem Rmu obejmuje konfiguracje standardowe i oferty dostosowane do indywidualnych potrzeb rozwiązania aby sprostać różnorodnym potrzebom projektowym.
Rozdzielnica niskiego napięcia
Rozdzielnica średniego napięcia
Rozdzielnica ma konstrukcję skrzynkową zamkniętą w metalu, wykonaną przez gięcie i spawanie kątownika, stali chanelowej i cienkiej stal talerze.
Wewnątrz szafy zainstalowany jest kanał wentylacyjny, zainstalowany jest wentylator wlotowy w dolnej części szafy, a wentylator wyciągowy jest zainstalowany w górnej części szafka. Transformatory i przepusty mocowane są za pomocą giętych płyt wykonanych z płyty ze stali nierdzewnej, co rozwiązuje problem wzrostu temperatury pod wysokim ciśnieniem prąd.
Wyposażony jest w wewnętrzny wyłącznik zabezpieczający wylot generatora. To jest zamontowany na ramie kołowej w sposób podwieszany, a rama jest zamocowana w miejscu dno szafki. Można go wyjąć z szafki w celu konserwacji.
W rozłączniku zastosowano mechanizm napędowy z kołem ślimakowym i przekładnią ślimakową, który wymaga niewielkiej siły roboczej i posiada funkcję samoblokującą.
Pomiędzy rozłącznikiem a wyłącznikiem znajdują się blokady mechaniczne i elektryczne, które są: rozsądna i niezawodna konstrukcja.
Aby spełnić wymóg dużej wartości prądu znamionowego, prąd znamionowy może osiągnąć 5000 A.
Wyłącznik próżniowy ma zintegrowaną konstrukcję i jest wyposażony w specjalną mechanizm działania sprężyny. Posiada pełne funkcje operacyjne, wysoką niezawodność, zaawansowaną i rozsądną konstrukcję, i niskie koszty utrzymania. Ten wyłącznik średniego napięcia ma wysoką zdolność wyłączania, wysoką zdolność załączania oraz dynamikę i wydajność stabilności termicznej.
W obwodzie głównym zastosowano pręty miedziane, które są umieszczone pionowo, aby poprawić obciążalność prądową. The przychodzące i metody linii wychodzących są różnorodne i można je wybierać według różnych schematów lub dostosowywać do konkretnych potrzeb projekty.
● Temperatura otoczenia: maksymalnie +40°C, minimalnie -15°C;
● Wysokość: nie większa niż 1000 m;
● Wilgotność względna: średnia dzienna nie większa niż 95%, średnia miesięczna nie większa niż 90%;
● Trzęsienie ziemi o magnitudzie: 8 lub mniej;
● W miejscu pozbawionym ryzyka pożaru lub wybuchu, poważnych zanieczyszczeń, korozji chemicznej i gwałtownych wibracji.
Dzięki doskonałej wydajności rozdzielnica pierścieniowa z izolacją powietrzną jest szeroko stosowana w energetyce (elektrownie, farmy wiatrowe), przemysłowe (hutnictwo, petrochemia) i komercyjno-cywilne (wieżowce, lotniska, szpitale), zapewnienie stabilnego zasilania urządzeń elektrycznych.

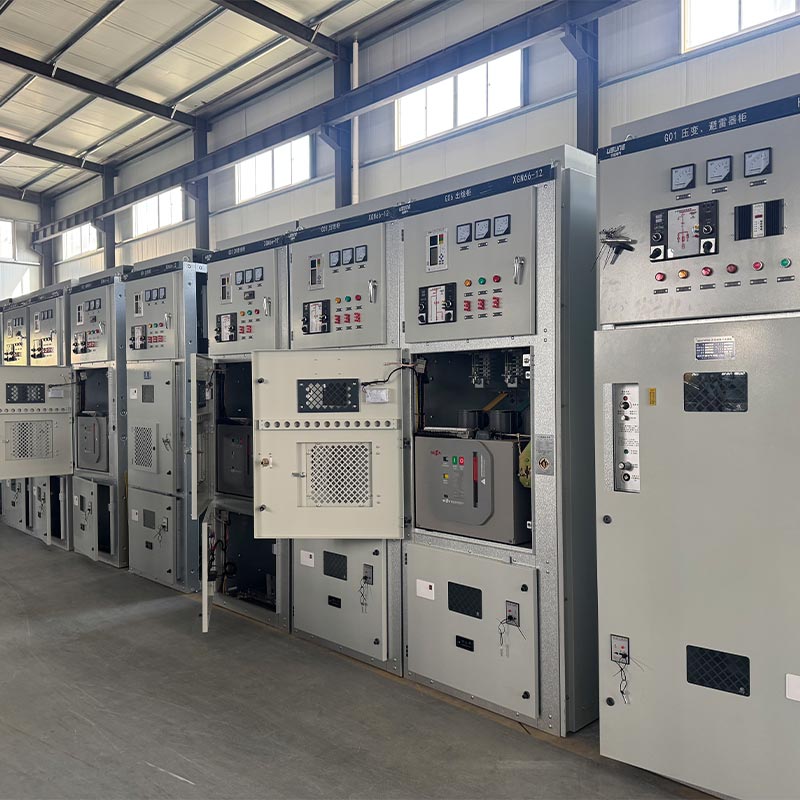

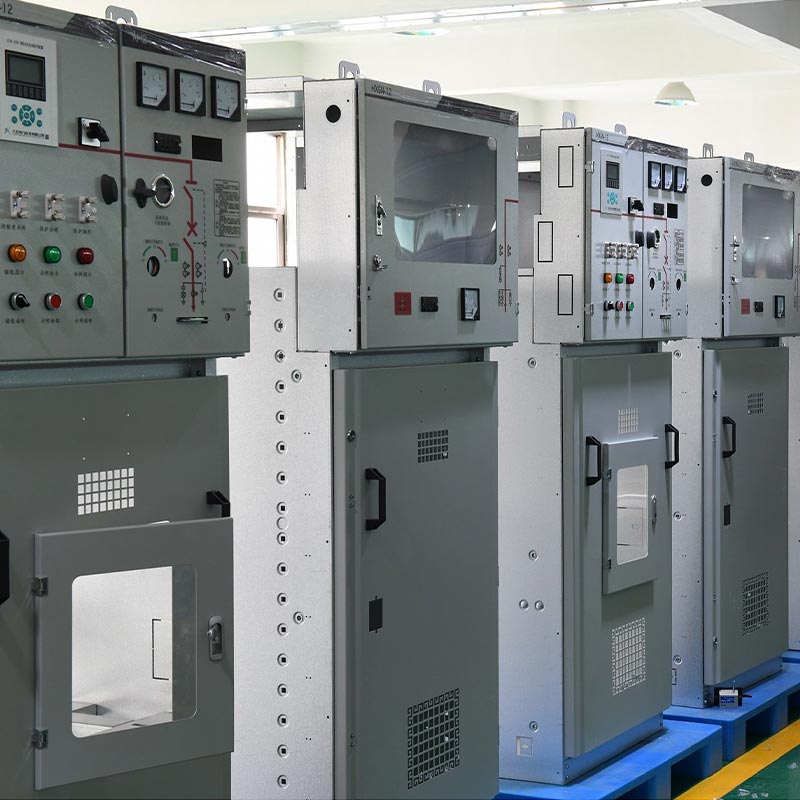

Jako profesjonalny producent Usune posiada kompletny system badań i rozwoju, produkcji i sprzedaży. Ten gwiazdorski produkt jest popularny w w kraju i za granicą, zdobywając uznanie klientów dzięki niezawodnej jakości i przemyślanej obsłudze.
| NIE. | Przedmiot | Jednostka | Parametr techniczny |
| 1 | Napięcie znamionowe | kV | 3,6, 7,2, 12 |
| 2 | Prąd znamionowy | A | 630, 1250 |
| 3 | Znamionowy prąd wyłączalny zwarciowy | kA | 20, 25, 31,5 |
| 4 | Znamionowy prąd zamykania zwarcia | kA | 50, 63, 80, |
| 5 | Znamionowy krótkotrwały prąd wytrzymywany (wartość skuteczna 4 s) | kA | 20, 25, 31,5, |
| 6 | Znamionowy szczytowy prąd wytrzymywany (szczyt) | kA | 50, 63, 80, |
| 7 | Napięcie wytrzymywane o częstotliwości sieciowej 1 min | kV | 42 |
| 8 | Napięcie wytrzymywane udaru piorunowego | kV | 75 |
| 9 | 1min napięcie wytrzymywane częstotliwości sieciowej obwodu pomocniczego | kV | 2 |
| 10 | Poziom ochrony | IP3X | |

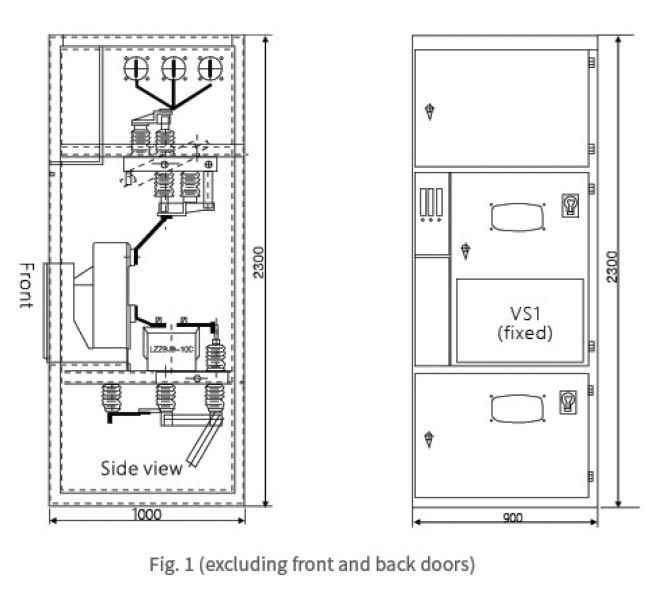

| 11 | Rozmiar konturu (wyjście kabla szer. × gł. × wys.) | mm | 900×1000×2200 |
Fabryka, możemy zagwarantować, że nasza cena jest rozsądna i konkurencyjna.
Zwykle wycenę wyceniamy w ciągu 24 godzin od otrzymania zapytania.
Tak, oczywiście, akceptujemy OEM.
Czas realizacji uzależniony jest od zamawianej ilości, zazwyczaj w ciągu 15-20 dni od otrzymania płatności.
Wszystkie produkty zostaną sprawdzone, począwszy od akcesoriów, a przed opuszczeniem zostaną poddane rutynowym testom nasza fabryka.
Zrób zdjęcia lub nagraj film przedstawiający problemy z jakością i prześlij nam je w celu sprawdzenia i potwierdzenia, a my dokonamy satysfakcjonujące rozwiązanie dla ciebie w ciągu 1-3 dni.
12 miesięcy od daty wysyłki.
● Specjalizujemy się w tej dziedzinie od ponad 14 lat i posiadamy doświadczony zespół badawczo-rozwojowy zajmujący się projektowaniem
oraz prace rozwojowe dla każdego projektu w oparciu o specjalne wymagania klienta.
● Mamy niezwykle rygorystyczne procedury kontroli jakości, począwszy od komponentów po gotowe produkty.
● Stały okres produkcji w ciągu 15-20 dni.
● Posiadamy pełny zestaw raportów z testów produktów.
● Zapewnione rozwiązanie jednoetapowe.
