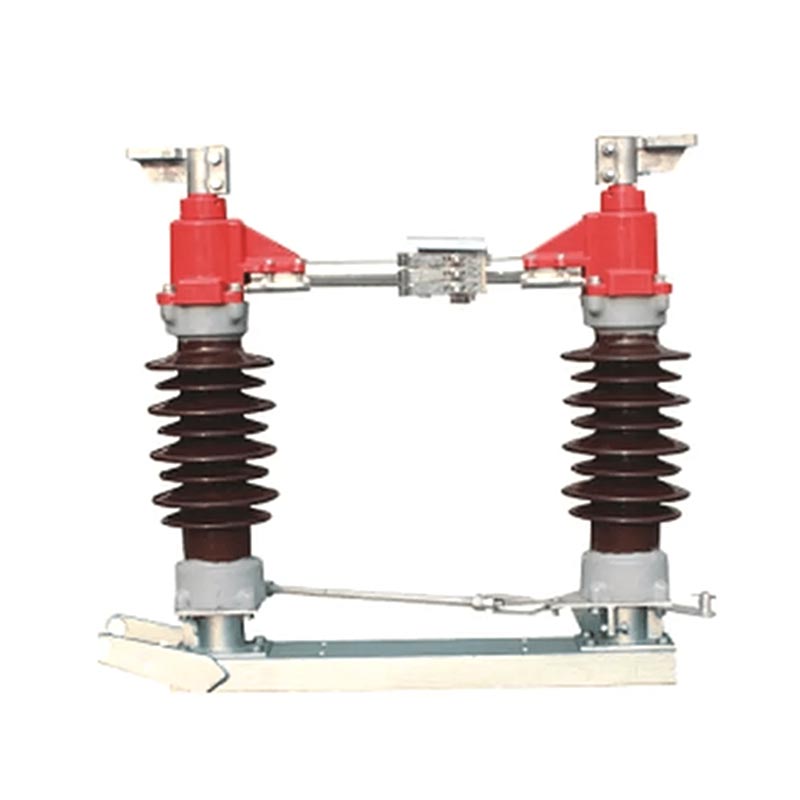

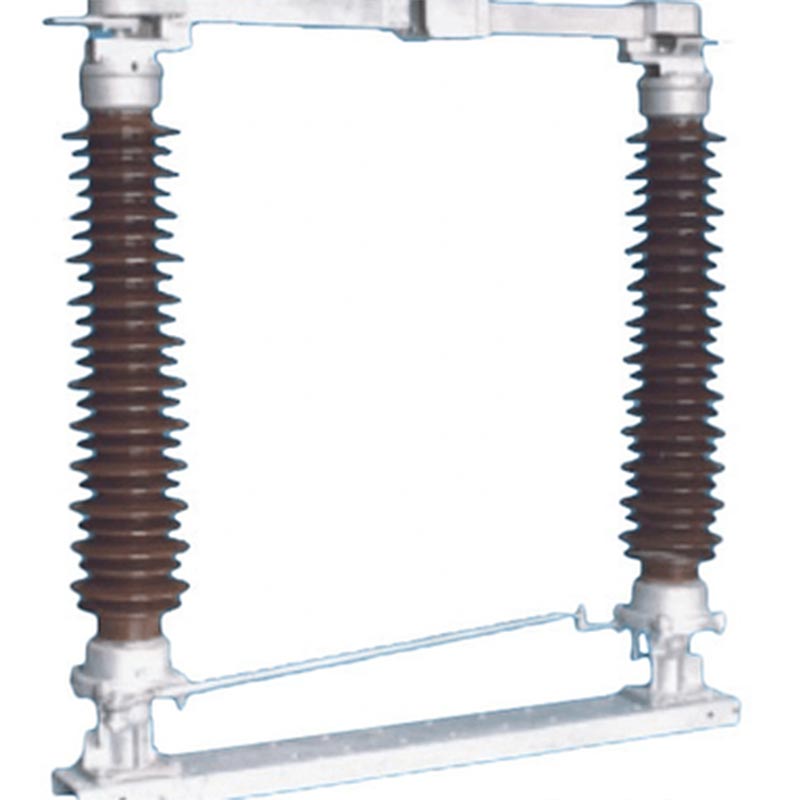

Odłącznik podstacji zewnętrznej

Odłącznik podstacji zewnętrznej serii Usune GW4 to podstawowy produkt opracowany niezależnie wyprodukowany przez Usune. Nadaje się do obwodów prądu przemiennego o częstotliwości znamionowej 50 Hz i napięciu znamionowym od 35 kV do 170 kV. Stosowany głównie do otwierania i zamykania obwodów w warunkach bez obciążenia, jest niezbędnym zabezpieczeniem element systemów przesyłu i dystrybucji energii. Może również służyć jako jednostka podstawowa dla produktów pochodnych z tej samej serii, oferując duże możliwości rozbudowy w celu spełnienia różnorodnych potrzeb projektowych.

Odłącznik podstacji zewnętrznej przyjmuje poziomą strukturę przełączania obrotowego, charakteryzującą się stabilnością wydajność mechaniczna, wysoki poziom izolacji, duża odporność na zanieczyszczenia i wygodna instalacja konserwacja. Skutecznie izoluje źródła zasilania, zapewnia bezpieczeństwo obsługi urządzeń elektrycznych oraz kończy operacje przełączania bez obciążenia, dzięki czemu nadaje się do różnych trudnych warunków zewnętrznych, takich jak wysokie wysokość, niska temperatura i duże zanieczyszczenie.

Podstawowe funkcje produktu

1. Izolacja zasilania: Skutecznie odłącza sprzęt od sieci energetycznej, zapewniając bezpieczeństwo konserwacji personel i sprzęt;
2. Długoterminowa obciążalność: Może stabilnie przenosić znamionowy prąd obciążenia przez dłuższy czas, zapewniając ciągłą moc dostawa;
3. Przełączanie bez obciążenia: kończy przełączanie bez obciążenia nieobciążonych linii i transformatorów, a także przełączanie szyn zbiorczych eksploatacyjnych, odpowiadających potrzebom elastycznego dostosowania sieci elektroenergetycznej;
4. Ochrona uziemienia: Można skonfigurować za pomocą uziemnika, jeśli jest to konieczne, aby uzyskać niezawodne uziemienie obwodu, dalsze zwiększanie bezpieczeństwa operacyjnego.

Standardy zgodności

Aby zapewnić jakość produktu i bezpieczeństwo operacyjne, seria Usune GW4 ściśle przestrzega przepisów międzynarodowych autorytatywne normy, w tym IEC 62271-102 „Wysokonapięciowe rozłączniki odłączające prąd przemienny i przełączniki uziemiające” oraz IEC 60694 „Ogólne warunki techniczne dotyczące rozdzielnic i sterownic wysokiego napięcia”. Fabryka wdraża m.in rygorystyczny proces kontroli jakości. Każdy produkt przed opuszczeniem przechodzi kompleksowe testy wydajności fabrycznie, aby upewnić się, że wszystkie parametry spełniają standardowe wymagania.

Parametry techniczne produktu Seria Usune GW4 obejmuje wiele modeli, takich jak GW4(A)-35(D)(W), GW4(A)-126(D)(W), i GW4(A)-170(D)(W), o prądach znamionowych w zakresie od 630A do 2500A, odpowiednie dla różnych poziomów napięcia i obciążenia scenariusze. Podstawowe parametry techniczne (kluczowe wskaźniki) przedstawiają się następująco:

Ponadto produkty są wyposażone w ręczne mechanizmy napędowe CS11, CS17D i CS14G oraz elektryczne mechanizmy CJ2 mechanizmy operacyjne. Konfiguracje przełączników pomocniczych są zoptymalizowane w zależności od typu mechanizmu elastyczne i niezawodne działanie.

Główna struktura produktu

1. Uszczelniona obudowa łożyska

Podwójnie uszczelniona konstrukcja, zespół wału jest podtrzymywany przez dwa promieniowe łożyska kulkowe, skutecznie zapobiegając przedostawanie się wilgoci, kurzu i szkodliwych gazów.

2. Samoczynny palec kontaktowy

W środkowym kontakcie zastosowano samoczynny palec kontaktowy, co eliminuje potrzebę stosowania sprężyny. Opiera się na sobie elastyczność zaciskania styku, zapewniająca stabilny styk i zmniejszająca koszty konserwacji.

3. Struktura blokująca

Główny obwód przewodzący i uziemnik są wyposażone w mechanizm blokujący, zapewniający, że uziemnik nie może się zamknąć, gdy obwód główny jest zamknięty i odwrotnie, co zapobiega nieprawidłowemu działaniu.

4. Elastyczne połączenie

Elastyczne połączenie wewnątrz podstawy odpływowej jest trwale przymocowane do pręta przewodzącego i listwy zaciskowej. Bezolejowy Łożyska samosmarujące zapewniają płynny obrót i wydłużają żywotność.

Podstawowe funkcje

1. Profesjonalny projekt + ochrona patentowa

Usune posiada profesjonalny zespół badawczo-rozwojowy z wieloletnim doświadczeniem w projektowaniu urządzeń elektrycznych wysokiego napięcia. The Struktura elementów przewodzących serii GW4 uzyskała krajowy patent na wzór użytkowy. Palec kontaktowy wykorzystuje a nowy materiał o wysokiej wytrzymałości, wysokiej przewodności i wysokiej elastyczności, pozwalający uniknąć problemów, takich jak korozja sprężynowa, zmniejszona siła mocowania w wyniku wyżarzania cieplnego i zwiększona rezystancja styku.

2. Dojrzała wydajność + niezawodna technologia

Seria GW4 istnieje na rynku od wielu lat, dzięki dojrzałej technologii produkcji i stabilnej wydajności. Elementy obrotowe charakteryzują się bezobsługową konstrukcją, a części przekładni wykorzystują sparowane sworznie ze stali nierdzewnej z tulejami nylonowymi zawierającymi dwusiarczek molibdenu. Elementy stalowe poddawane są cynkowaniu ogniowemu, aby zapewnić gładkość działanie i długoterminową ochronę przed rdzą.

3. Zgodność ze standardami + ścisła kontrola jakości

Jako profesjonalny producent, Usune ściśle przestrzega międzynarodowych standardów w swoim procesie produkcyjnym. The fabryka posiada kompleksowy system kontroli jakości, nadzorujący cały proces począwszy od zakupu surowca do montażu i testowania produktu. Produkty przeszły liczne autorytatywne testy i certyfikaty, a ich wydajność jest powszechnie uznawana w branży.

4. Niezawodna jakość + kompleksowa obsługa

Usune priorytetowo traktuje satysfakcję klienta, zapewniając kompleksowe konsultacje przedsprzedażowe, wskazówki dotyczące instalacji i usługi konserwacji posprzedażnej. Produkty mają długą żywotność i niskie koszty utrzymania, a fabryka zapewnia kompleksowe wsparcie posprzedażowe w celu rozwiązania problemów klientów.

Środowisko aplikacji

Odłącznik podstacji zewnętrznej serii Usune GW4 został zaprojektowany z myślą o trudnych warunkach zewnętrznych silna zdolność adaptacji do środowiska. Warunki pracy muszą spełniać następujące wymagania: wysokość nie przekraczająca 2000m; temperatura otoczenia -40℃ do +40℃; prędkość wiatru nie przekraczająca 34 m/s; intensywność sejsmiczna nie przekraczająca 8 stopni; grubość oblodzenia nie większa niż 10mm; brak silnego pyłu, korozji chemicznej, silnych wibracji i zagrożenia łatwopalne/wybuchowe; oraz równy fundament instalacyjny. Jeśli środowisko aplikacji użytkownika przekracza powyżej wymagań, z Usune można wynegocjować niestandardowe rozwiązanie.

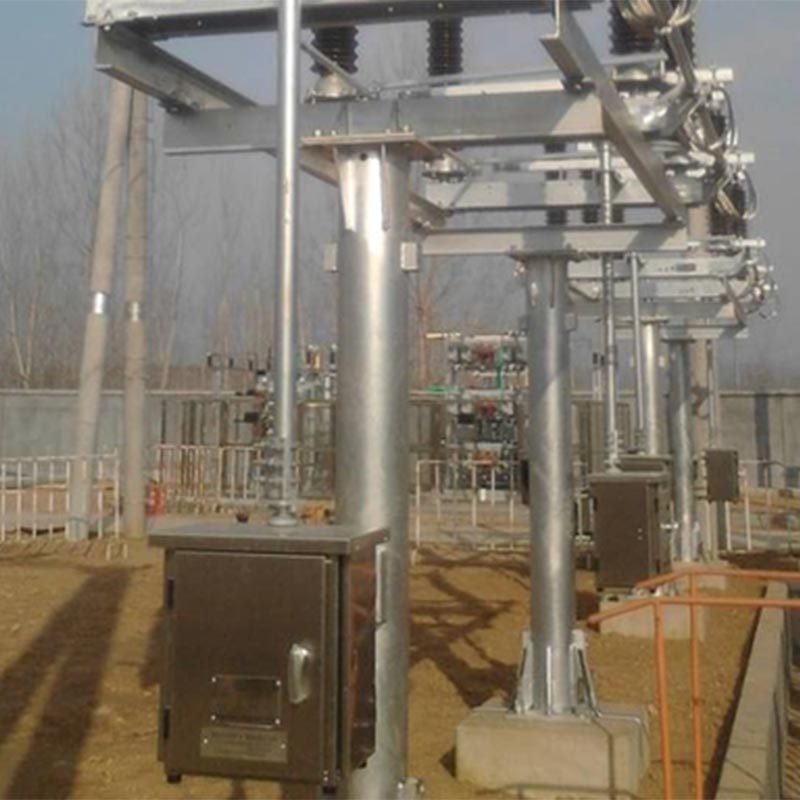

Przypadek aplikacji w świecie rzeczywistym

Nazwa projektu: Projekt renowacji zewnętrznej podstacji 110 kV w północnych Chinach

Tło projektu: Podstacja ta znajduje się w mieście w północnych Chinach, w którym panują surowe zimy (min temperatura -35℃) i częste silne wiatry. Oryginalny odłącznik miał problemy z niską temperaturą odporność, niestabilna praca i wysokie koszty konserwacji. Po kompleksowym porównaniu zespół projektowy wybrałem rozłącznik podstacji zewnętrznej Usune GW4-126(D)(W)/1250. Usuu dostarczył kompletny produkt usługi doradztwa w zakresie pakietu i instalacji.

Wyniki stosowania: Produkt działał stabilnie przez 3 lata od uruchomienia, wykazując się doskonałą jakością odporność na niskie temperatury i odporność na wiatr. Operacje otwierania i zamykania są elastyczne i niezawodne. The funkcja samooczyszczania styków skutecznie zapobiega awariom styków spowodowanym gromadzeniem się kurzu i śniegu bezobsługowa konstrukcja zmniejsza codzienne obciążenie podstacji konserwacją. Właściciel projektu wysoko docenia wydajność i obsługę posprzedażną produktów Usune i podpisał długoterminową współpracę umowę z firmą Usune wyznaczającą ją jako wyznaczonego producenta kolejnych projektów renowacji podstacji.

Często zadawane pytania

P1: Co powinienem zrobić, jeśli rozłącznik serii Usune GW4 nie otwiera się ani nie zamyka prawidłowo podczas użytkowania?

A1: Najpierw sprawdź wizualnie, czy korbowód nie jest zdeformowany, czy złącze nie jest luźne i czy zacisk jest luźny lub ślizga się. Należy wymienić zdeformowany korbowód; muszą być luźne połączenia i zaciski dokręcić kluczem dynamometrycznym momentem podanym w instrukcji (patrz tabela 5). Jeśli instrukcja Moment obrotowy znacznie wzrasta, przyczyną może być wyschnięty smar na częściach obrotowych lub rdza na elementach obrotowych sworzeń wału. Oczyść i nasmaruj obracające się części, aby zapewnić płynną pracę.

P2: Jakie są cykle konserwacji i kluczowe punkty dla rozłączników serii Usune GW4?

Odpowiedź 2: Produkt został zaprojektowany tak, aby nie wymagał konserwacji, ale w tym celu zaleca się regularne kontrole i konserwację długoterminowa stabilna praca: Prostą kontrolę na miejscu należy przeprowadzać co 2 lata; gdy nieczynny, konserwację należy wykonywać co 5 lat lub co 2000 operacji; remont kapitalny należy przeprowadzać co roku Co 10 lat lub co 5000 operacji. Kluczowe punkty konserwacji obejmują: sprawdzanie integralności części mechanicznych i izolatorów, pomiar rezystancji głównego obwodu przewodzącego, sprawdzenie dokręcenia śrub i testowanie stan pracy wyłączników pomocniczych i blokujących elementów elektrycznych.

Instrukcje dotyczące dostawy i zamawiania produktów

1. Kompletność dostawy produktu: Każdy dostarczony rozłącznik i uziemnik serii Usune GW4 jest dostarczany w komplecie zamówione przez użytkownika akcesoria instalacyjne i mechanizm napędowy wraz z certyfikatem produktu, instrukcja instalacji i obsługi oraz lista akcesoriów zapewniających bezproblemową instalację i użytkowanie.

2. Instrukcja zamawiania Przy składaniu zamówienia należy podać: model produktu, nazwę, prąd znamionowy, napięcie znamionowe, czy a skonfigurowano uziemnik (uziemienie pojedyncze/podwójne); typ, model i nazwa operacji mechanizm; zasilanie i napięcie znamionowe zamka elektromagnetycznego (jeśli występuje); Model i napięcie sterujące elektryczny mechanizm napędowy (jeśli występuje). Jeśli wymagane są specjalne dokumenty techniczne lub akcesoria instalacyjne, proszę określić przy składaniu zamówienia.

1. Podstawa dotykowa
2. Dotyk palca
3. Płytka zamka magnetycznego
4. Śruba
5. Kontakt
Rysunek 2 Schemat ideowy dominujących punktów styku elektrycznego

1. Statyczna głowica stykowa szlifowana
2. Palec kontaktowy
3. Płyta pozycjonująca
4. Rurka noża szlifowanego
Rysunek 3 Schematyczny diagram położenia rurki uziemiającej i płytki pozycjonującej

Rysunek 4 Schemat podnoszenia
