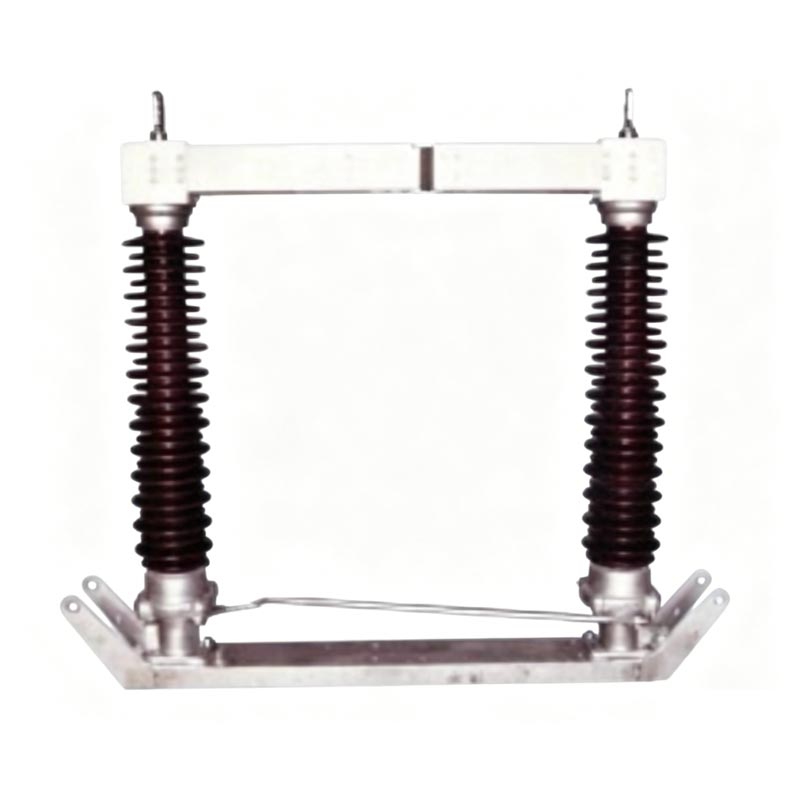

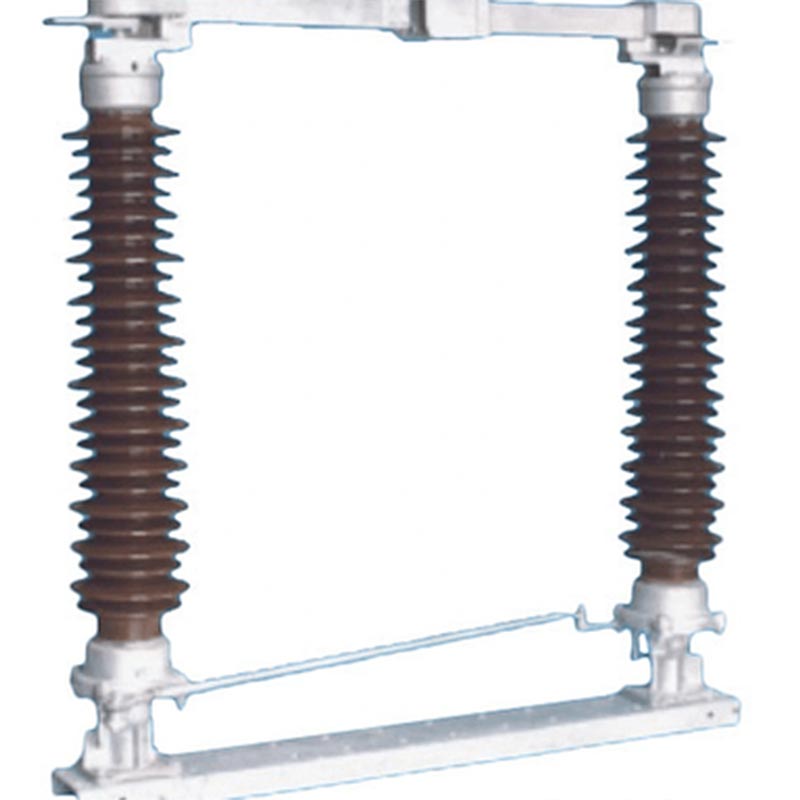

Ręczny wyłącznik izolacyjny do zastosowań zewnętrznych z napędem jest podstawowym produktem firmy Usune, zaprojektowanym specjalnie do stosowania na zewnątrz obwody o częstotliwości znamionowej 50 Hz i napięciu znamionowym 35 kV~170 kV. Jest to kluczowy element wyposażenia zapewniając bezpieczną i stabilną pracę systemów elektroenergetycznych i może również służyć jako jednostka podstawowa dla tej serii produkty pochodne. Produkty są wytwarzane w ścisłej zgodności z normą IEC 62271-102 „Wysokie napięcie prądu przemiennego rozłączniki i uziemniki” oraz IEC 60694 „Ogólne warunki techniczne dotyczące rozdzielnic wysokiego napięcia i sterownicza”, zapewniając fachową wiedzę i niezawodność produktów.
Przełącznik ten, wyposażony w poziomą, obrotową strukturę przełączającą, charakteryzuje się wysokim poziomem izolacji i silnym zanieczyszczeniem odporność, stabilna wydajność mechaniczna oraz wygodna instalacja i konserwacja. Obsługuje zarówno ręczne, jak i zasilanie elektryczne i w razie potrzeby można je skonfigurować za pomocą uziemnika. Można go dostosować do trudnych warunków zewnętrznych środowiskach, takich jak duże wysokości, niskie temperatury i duże zanieczyszczenie. Jako niezawodny dostawca Usune ściśle przestrzega międzynarodowych standardów i rygorystycznie kontroluje jakość produktów, aby zapewnić klientom wysoką jakość, bezpieczne i trwałe rozłączniki.
Zewnętrzny ręczny wyłącznik silnikowy jest szeroko stosowany w zewnętrznych systemach przesyłu i dystrybucji energii w sieciach energetycznych, przedsiębiorstwach przemysłowych i górniczych, budownictwie miejskim i wytwarzaniu nowej energii. To jest nadaje się do zastosowań wymagających częstego odłączania zasilania i konserwacji bezpieczeństwa i jest szczególnie dobrze dostosowany do trudnych warunków zewnętrznych, skutecznie zapewniając ciągłość i bezpieczeństwo zasilania.
Produkt charakteryzuje się doskonałymi parametrami technicznymi i obejmuje różnorodne specyfikacje. Jego podstawowe parametry to
w następujący sposób:
- Napięcie znamionowe: 35 kV ~ 170 kV
-Prąd znamionowy: 630A ~ 2500A
- Znamionowy krótkotrwały prąd wytrzymywany: 20 kA/s ~ 50 kA/s
- Znamionowy szczytowy prąd wytrzymywany: 50 kA ~ 125 kA
- Rezystancja obwodu głównego: ≤125μΩ (różni się w zależności od modelu)
- Jednominutowe napięcie wytrzymywane przy częstotliwości zasilania: 80 kV ~ 200 kV
- Napięcie wytrzymywane na impuls piorunowy: 115 kV ~ 860 kV (różni się w zależności od modelu i uziemnika)
- Mechanizm operacyjny: ręczny (seria CS11, CS17D, CS14G) lub elektryczny (typ CJ2)

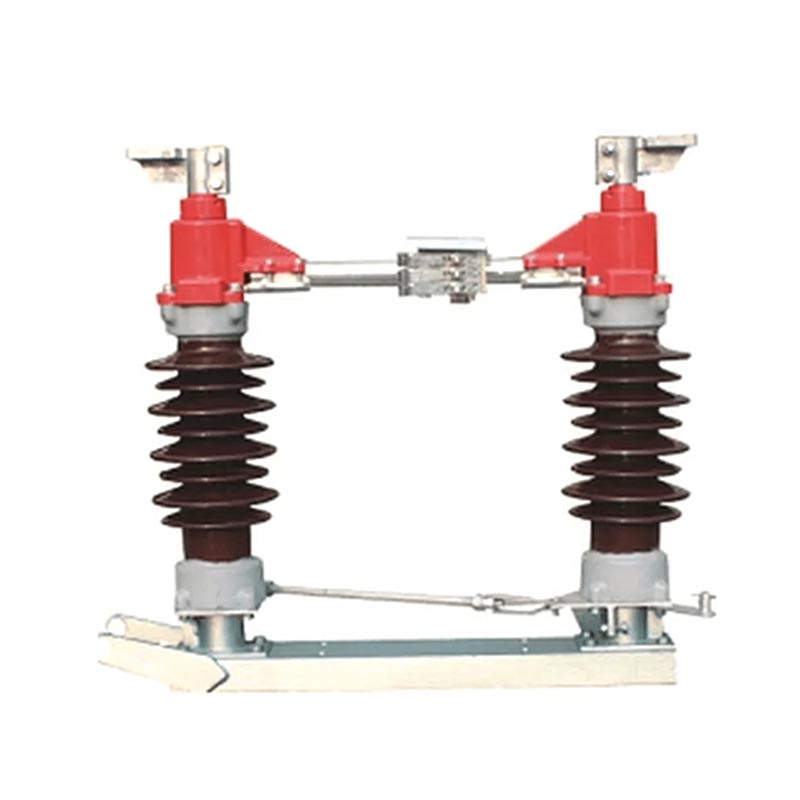

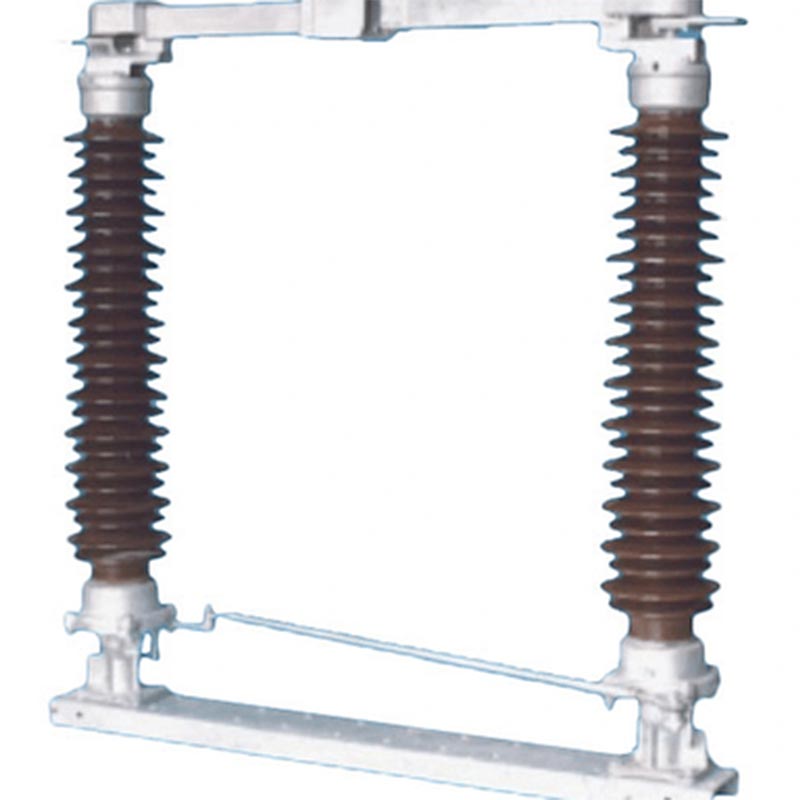

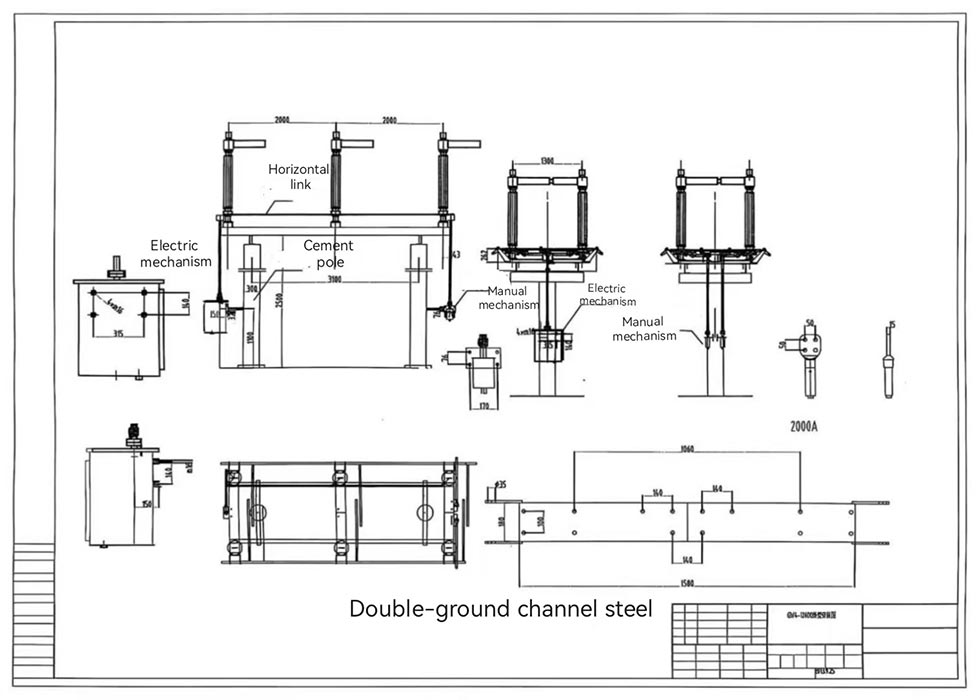

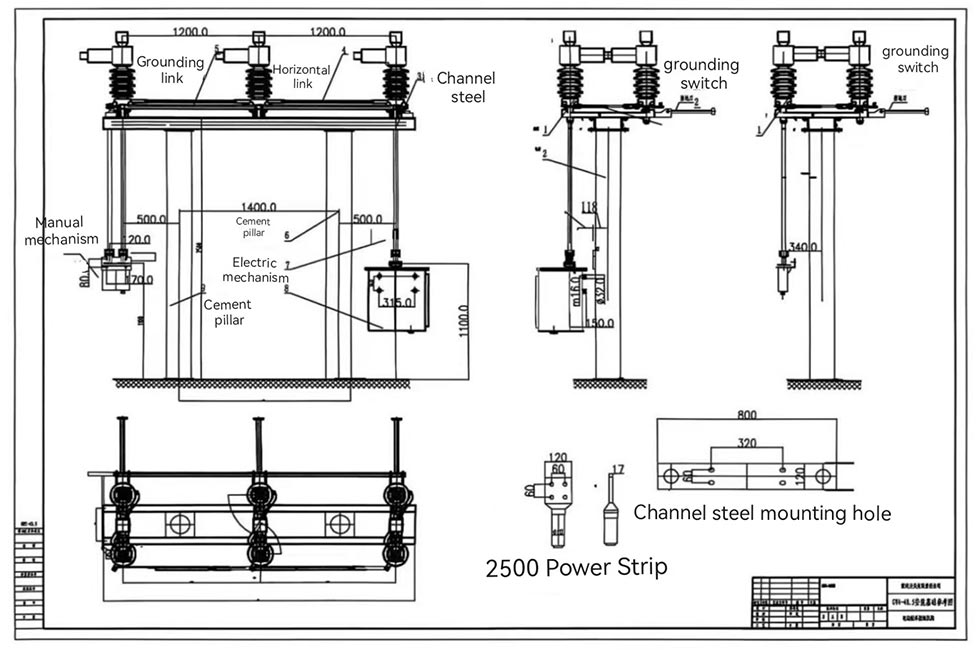

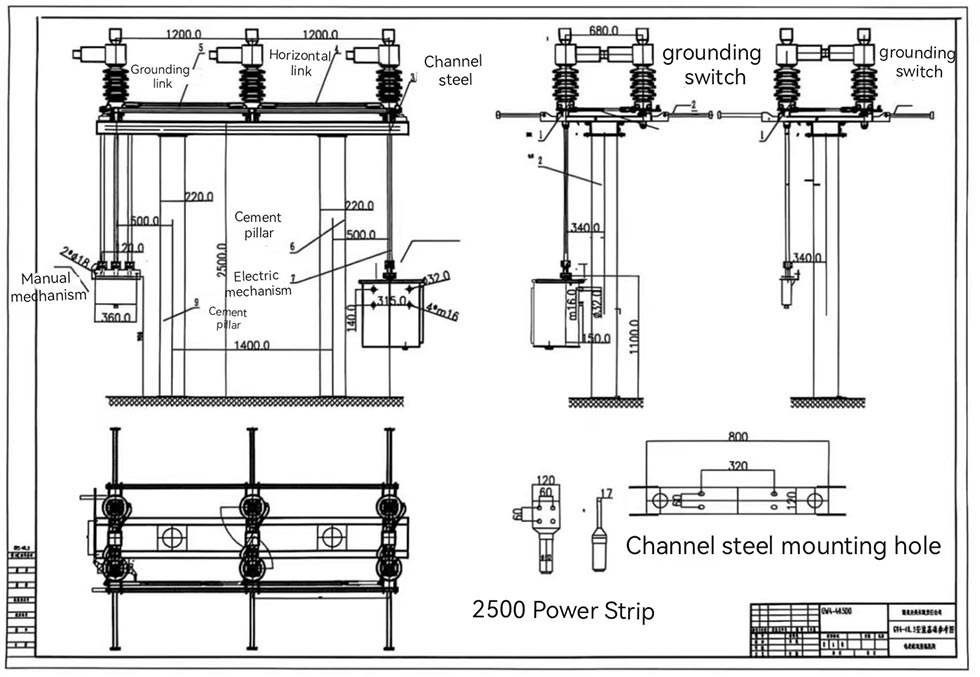

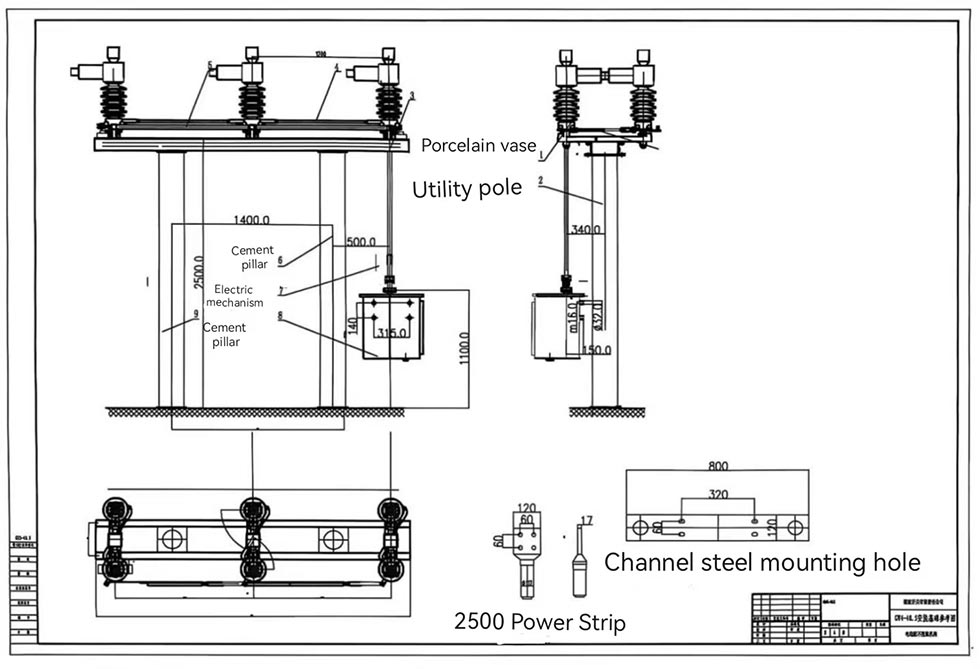

Odłącznik zewnętrzny, ręczny, z napędem silnikowym, wykorzystuje dwukolumnową strukturę uścisku dłoni. Każda faza składa się z podstawy, izolatory wsporcze, zaciski odpływowe i styki. Obydwa izolatory wsporcze montuje się równolegle do siebie gniazda łożysk na obu końcach podstawy i prostopadle do podstawy. Główna część przewodząca obraca się w przybliżeniu 90° z izolatorami wsporczymi. Środkowy styk ma samoczyszczącą strukturę obrotową, która usuwa kurz i brud z styku podczas otwierania i zamykania, zapewniając niezawodny kontakt. Części obrotowe są uszczelnione, konstrukcja bezobsługowa, a w elementach przekładni zastosowano sworznie ze stali nierdzewnej i molibden tuleje nylonowe zawierające dwusiarczki, które są odporne na korozję i nierdzewne.
W palcach kontaktowych zastosowano nowy rodzaj materiału o wysokiej wytrzymałości, przewodności i wysokiej elastyczności. Opierają się własną elastyczność, aby zacisnąć styki, unikając uszkodzeń styków spowodowanych korozją sprężyn i wyżarzaniem cieplnym. Ta przewodząca struktura komponentów uzyskała krajowy patent na wzór użytkowy.
Możliwość dostosowania do wysokości ≤2000 m, temperatur otoczenia od -40 ℃ do +40 ℃, prędkości wiatru ≤34 m/s i intensywności sejsmicznej ≤8 stopnie. Droga upływu spełnia wymagania klasy III lub IV normy GB/T5582. Silna odporność na zanieczyszczenia i oblodzenie (grubość lodu ≤10mm).

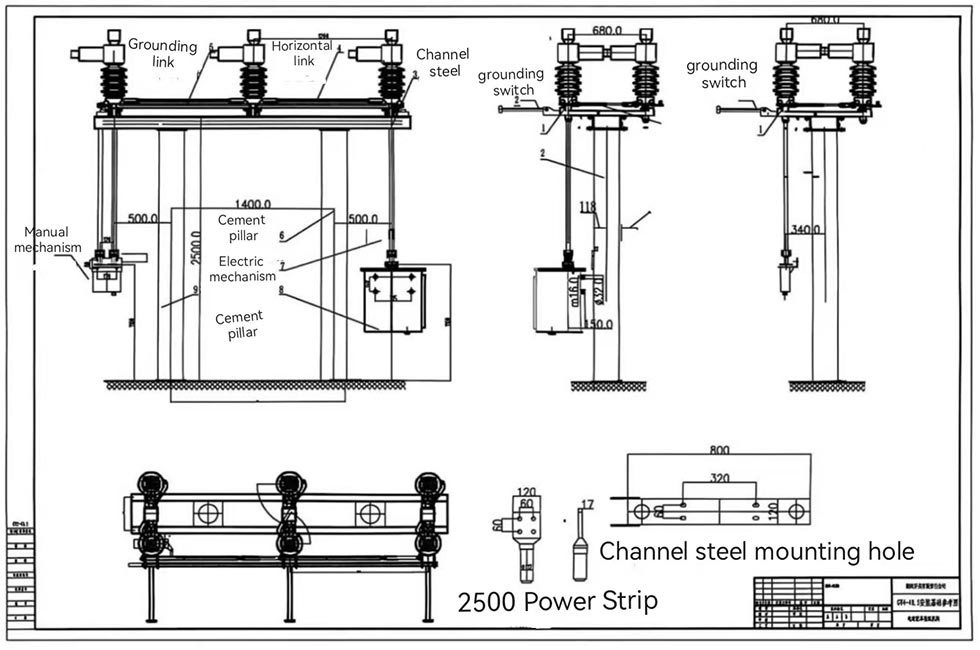

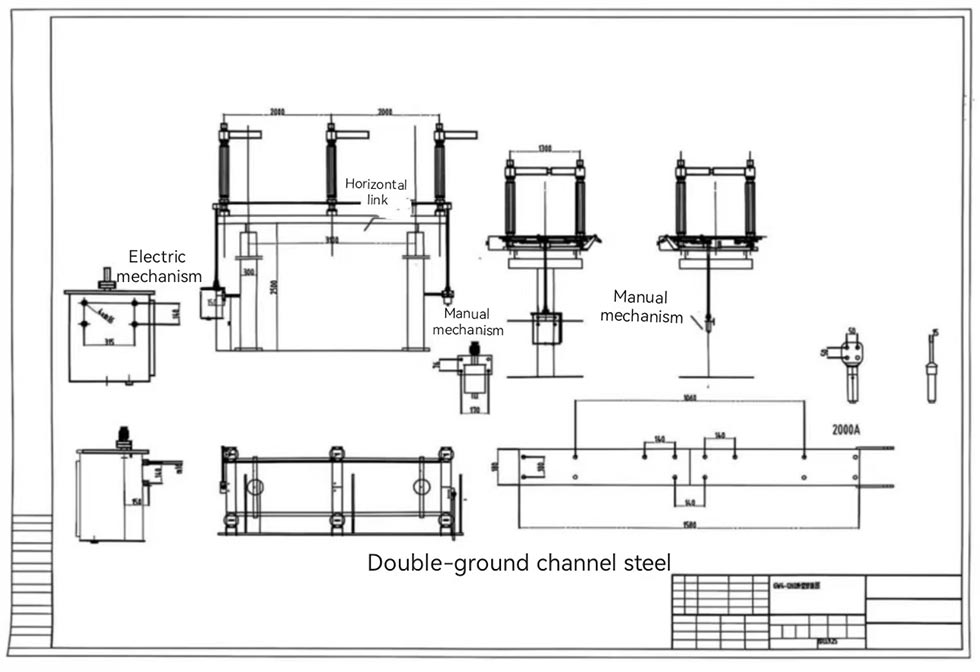

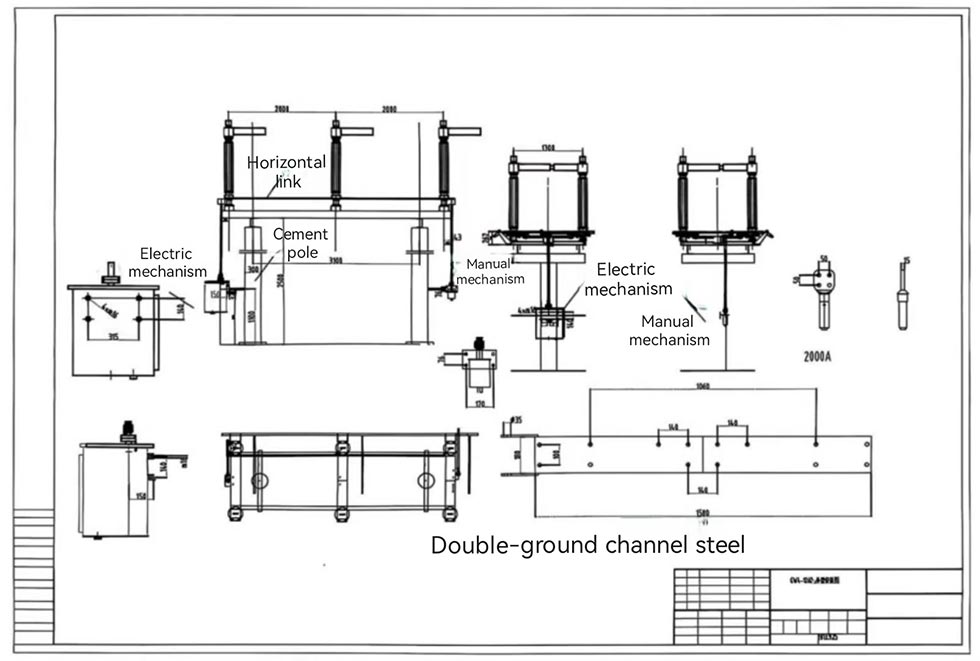

Obsługuje sterowanie ręczne i elektryczne, do wyboru w razie potrzeby. Mechanizm ręczny jest łatwy w obsłudze, a jednocześnie mechanizm elektryczny (typ CJ2) napędzany jest silnikiem prądu przemiennego poprzez przekładnię redukcyjną, co zapewnia wysoką wydajność i wydajność oszczędzająca pracę.
W przypadku wyposażenia w uziemnik główny obwód przewodzący i uziemnik działają niezawodnie blokowane, zapewniające, że uziemnik nie może się zamknąć, gdy obwód główny jest zamknięty i odwrotnie, zapobiegając przypadkowemu uruchomieniu.
Korbowody międzyfazowe i pionowe przyjmują konstrukcję zaciskową, eliminując potrzebę stosowania kołków i spawania, co skutkuje dużą wydajnością instalacji. Części obrotowe są bezobsługowe, co upraszcza rutynową pracę przeglądy i konserwację, redukując długoterminowe koszty operacyjne.
1. Podstawa dotykowa
2. Dotyk palca
3. Płytka zamka magnetycznego
4. Śruba
5. Kontakt

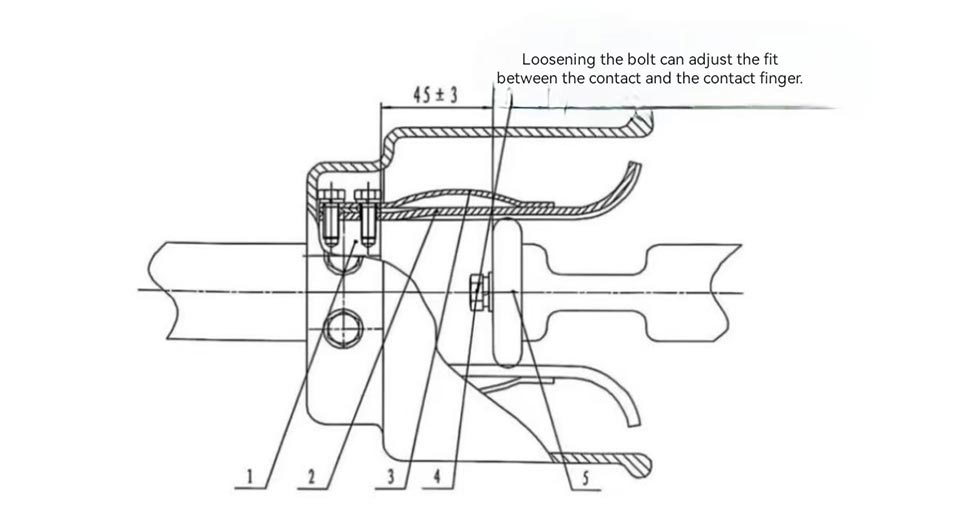

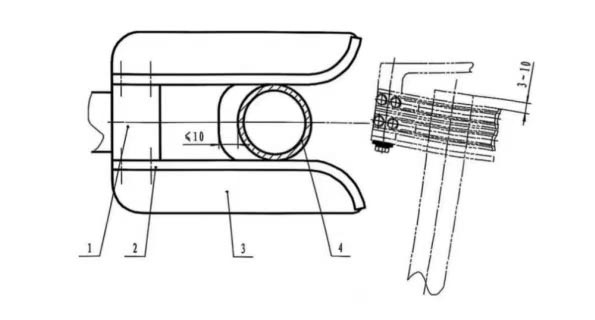

Rysunek 2 Schemat ideowy dominujących punktów styku elektrycznego
1. Statyczna głowica stykowa szlifowana
2. Palec kontaktowy
3. Płyta pozycjonująca
4. Rurka noża szlifowanego
Rysunek 3 Schematyczny diagram położenia rurki uziemiającej i płytki pozycjonującej

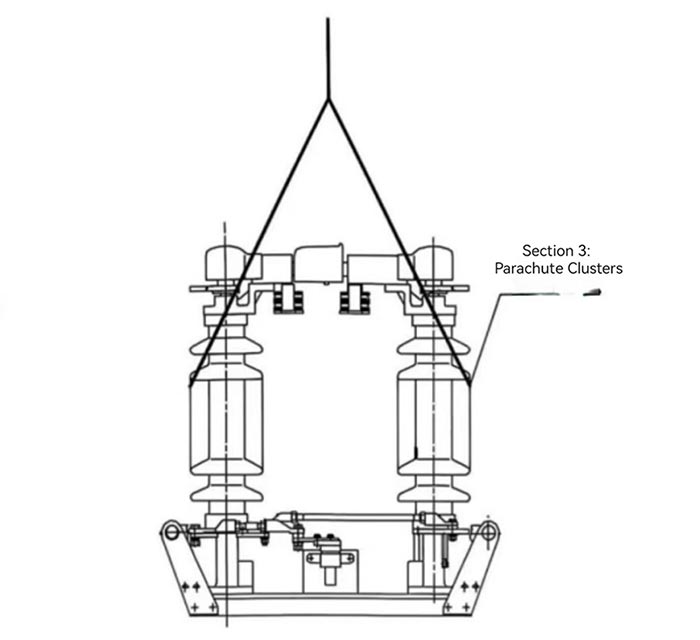

Rysunek 4 Schemat podnoszenia
Studium przypadku: Projekt wysokogórskiej sieci elektroenergetycznej w zachodnich Chinach

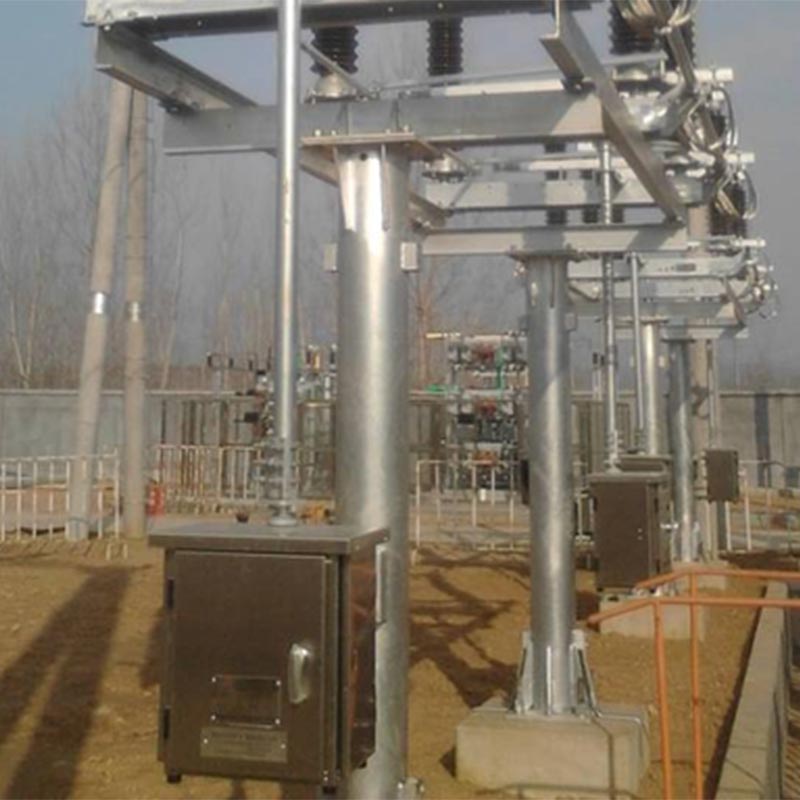

Przedsiębiorstwo zajmujące się siecią energetyczną w zachodnich Chinach realizuje projekt modernizacji linii przesyłowej 110 kV. Znajduje się przy na wysokości 1800 m, w ramach projektu panuje średnia roczna temperatura od -15 ℃ do 25 ℃, często występują silne wiatry i obfite opady śniegu w zimie. W projekcie wybrano rozłączniki Usune GW4(A)-126(D)(W)/1250 (wyposażone w CJ2 elektryczne mechanizmy napędowe i uziemniki). W ciągu ostatnich trzech lat produkt wykazał doskonała zdolność adaptacji do środowiska, bez uszkodzeń izolatora i przegrzania styków. Otwieranie i zamykanie Zapewnia to płynność działania i nadal może działać normalnie nawet przy oblodzeniu wynoszącym 8 mm w zimie stabilna praca sieci energetycznej. Jako producent firma Usune zapewniała wskazówki dotyczące instalacji na miejscu i regularnie usługi serwisowe dla projektu, zdobywając wysokie uznanie ze strony klienta.
A1: Główną przyczyną zwiększonego ręcznego momentu obrotowego jest to, że olej smarowy w obracających się częściach układ przeniesienia napędu wysechł, zabrudził się lub sworznie wału zardzewiały, co prowadzi do zwiększonej przekładni opór. Rozwiązanie: Najpierw zatrzymaj działanie. Po potwierdzeniu, że wyłącznik jest w pozycji otwartej i linia wysokiego napięcia jest uziemiona, zdemontuj części obrotowe, usuń nagromadzony brud i rdzę, a następnie nałóż odpowiednią ilość smaru. Jeśli problem będzie się powtarzał, skontaktuj się z zespołem obsługi posprzedażnej Usune profesjonalna naprawa. Fabryka Usune dysponuje profesjonalnym personelem naprawczym i częściami zamiennymi, aby zapewnić terminowe wsparcie.
A2: Można go stosować w obszarach o łagodnej do umiarkowanej korozji chemicznej. Najważniejsze środki ostrożności: 1. Poinformować dostawcę o stopień korozji otoczenia przy składaniu zamówienia. Usune dostosuje obróbkę antykorozyjną (taką jak zanurzanie na gorąco cynkowanie elementów stalowych zbrojonych i dobór specjalnych izolatorów antykorozyjnych); 2. Regularnie czyść powierzchni izolatorów i części przewodzących w celu usunięcia substancji żrących; 3. Skróć rutynową kontrolę cykl, koncentrując się na sprawdzeniu powierzchni styku i stanu izolatora, a następnie niezwłocznie wymień uszkodzone części. Dla obszarach o silnej korozji chemicznej, należy skonsultować się z działem technicznym Usune w celu uzyskania niestandardowych rozwiązań.
Każdy wyłącznik izolacyjny Usune Outdoor Manual Motorized jest wyposażony w kompletne akcesoria instalacyjne i zamówiony przez klienta mechanizm napędowy wraz z certyfikatem produktu, instrukcją montażu i obsługi, i lista akcesoriów. Jako dostawca zakorzeniony w Chinach, Usune posiada kompleksowy system produkcji i obsługi posprzedażnej: w fabryce obowiązuje ścisły proces kontroli jakości, aby zapewnić, że każdy produkt jest kwalifikowany przed opuszczeniem fabryka; zespół obsługi posprzedażnej zapewnia na miejscu wskazówki dotyczące instalacji, debugowania, konserwacji i inne usług, odpowiadając na potrzeby klientów 24 godziny na dobę i zobowiązuje się do dostarczania produktów wysokiej jakości troskliwą obsługę klientów w kraju i za granicą, budowanie długotrwałych i stabilnych relacji kooperacyjnych.
