Rozłącznik 220 kV do zastosowań zewnętrznych w podstacjach wysokiego napięcia

TheRozłącznik 220 kVjest zewnętrznym urządzeniem separacyjnym wysokiego napięcia przeznaczonym do stacji elektroenergetycznych przesyłowych prądu przemiennego 220kV. Stosowany jest głównie do izolowania obwodów elektrycznych, zapewniania widocznego punktu rozłączenia bezpieczeństwa i zapewniania bezpiecznej konserwacji sprzętu wysokiego napięcia.

Jako profesjonalny producent sprzętu podstacji wysokiego napięcia w Chinach, zapewniamy niezawodne rozwiązania rozłączników 220 kV charakteryzujące się stabilnymi parametrami elektrycznymi, dużymi możliwościami adaptacji na zewnątrz i zgodnością z międzynarodowymi normami. Produkt został zaprojektowany zgodnie z wymaganiami normy IEC 62271-102 i jest szeroko stosowany w systemach przesyłu i dystrybucji energii.

Bezpieczna izolacja i niezawodne przenoszenie mocy

Podczas normalnej pracy,Rozłącznik 220 kVstale przenosi prąd znamionowy. Gdy wymagana jest konserwacja, po otwarciu tworzy wyraźną, widoczną szczelinę izolacyjną, umożliwiając operatorom bezpieczną kontrolę i naprawę podłączonego sprzętu elektrycznego.

Rozłącznik przeznaczony jest do operacji łączenia prądu jałowego i współpracuje z wyłącznikami i uziemnikami w celu poprawy bezpieczeństwa pracy stacji.

Główne elementy i projekt konstrukcyjny odłącznika 220 kV

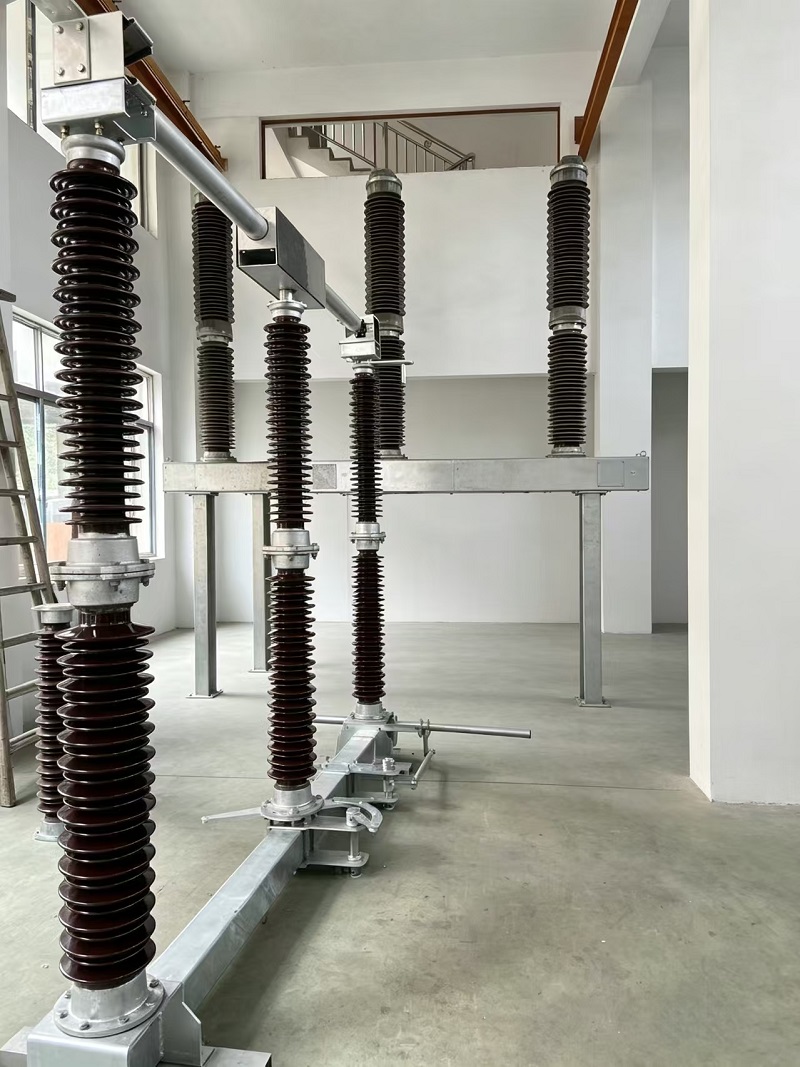

Kompletny rozłącznik 220 kV składa się z trójfazowej konstrukcji głównej, izolatorów wsporczych, układu przewodzącego, stalowej ramy podstawy i napędzanego silnikiem mechanizmu napędowego. Każdy komponent jest zoptymalizowany pod kątem długotrwałej pracy na zewnątrz w warunkach wysokiego napięcia.

Wysokowydajny system styków przewodzących

Styki przewodzące są produkowane przy użyciu posrebrzanych stopów miedzi o dużej gęstości. Taka konstrukcja skutecznie zmniejsza rezystancję styków, minimalizuje wzrost temperatury podczas ciągłej pracy oraz poprawia przewodność elektryczną i niezawodność działania.

Stabilna konstrukcja izolacyjna do pracy na zewnątrz

Izolatory wsporcze są wykonane z wysokiej jakości porcelany z tlenku glinu lub opcjonalnie z kompozytowych materiałów z gumy silikonowej. Struktura izolacji zapewnia doskonałą wytrzymałość elektryczną i odporność na warunki środowiskowe, zapewniając stabilną pracę w podstacjach zewnętrznych.

Trwała rama podstawy ze stali ocynkowanej

W ramie podstawy zastosowano konstrukcję stalową ocynkowaną ogniowo o dużej odporności na korozję. Nadaje się do długotrwałego montażu na zewnątrz i pomaga zachować wytrzymałość mechaniczną w różnych warunkach pogodowych.

Inteligentny silnikowy mechanizm napędowy i system blokady bezpieczeństwa

Zewnętrzny rozłącznik 220 kV jest wyposażony w silnikowy mechanizm napędowy, ale dostępne jest również ręczne sterowanie awaryjne. Skrzynka mechanizmu została zaprojektowana ze stopniem ochrony IP54, aby poprawić ochronę przed wnikaniem kurzu i wody.

Zdalne monitorowanie i informacje zwrotne dotyczące operacji

Mechanizm operacyjny zawiera styki pomocnicze, które dostarczają sygnały zwrotne położenia dla systemów zdalnego monitorowania. Umożliwia to operatorom skuteczne sprawdzanie stanu przełączników w nowoczesnych podstacjach.

Elektryczne i mechaniczne zabezpieczenie blokujące

Odłącznik można zintegrować z wyłącznikami i uziemnikami, aby zapobiec nieprawidłowemu działaniu. System blokady bezpieczeństwa zapewnia, że:

• Nie można używać rozłącznika, gdy uziemnik jest zamknięty.
• Przed użyciem rozłącznika należy otworzyć wyłącznik automatyczny.
• Czynności uziemienia konserwacyjnego można wykonywać bezpiecznie.

Dane techniczne rozłącznika 220kV

Zastosowania zewnętrznego rozłącznika 220 kV

Rozłącznik 220kV jest szeroko stosowany w systemach przesyłowych wysokiego napięcia, m.in.:

• Podstacje elektryczne 220 kV
• Sieci przesyłowe energii elektrycznej
• Projekty infrastruktury sieciowej
• Systemy konserwacji urządzeń wysokiego napięcia
• Przemysłowe obiekty dystrybucji energii

Dzięki niezawodnej izolacji i dużym możliwościom adaptacji do środowiska, sprzęt ten zapewnia bezpieczną i stabilną pracę nowoczesnych systemów zasilania.

Niezawodne działanie na zewnątrz w różnych warunkach środowiskowych

Odłącznik 220kV przeznaczony jest do montażu na zewnątrz i może niezawodnie pracować w różnych warunkach środowiskowych.

• Temperatura otoczenia: -40℃ do +40℃
• Wysokość: Poniżej 1000 m (dostępne wersje na wyższych wysokościach do dostosowania)
• Stopień ochrony przed zanieczyszczeniami: opcjonalnie klasa III lub klasa IV

Produkt można dostosować do różnych wymagań projektu, w tym rozwiązań izolacyjnych, mechanizmów operacyjnych i cech adaptacji do środowiska.

Dlaczego warto wybrać nasz rozłącznik 220 kV

Jako doświadczony chiński producent sprzętu podstacji wysokiego napięcia koncentrujemy się na dostarczaniu niezawodnych i dostosowanych do indywidualnych potrzeb rozwiązań w zakresie przenoszenia mocy. Nasz rozłącznik 220 kV łączy w sobie zaawansowaną konstrukcję konstrukcyjną, trwałe materiały i ścisłą kontrolę jakości, aby spełnić rygorystyczne wymagania nowoczesnych systemów zasilania.

Dzięki zgodności z normami IEC, elastycznym opcjom konfiguracji i profesjonalnemu wsparciu technicznemu, nasz rozłącznik 220 kV stanowi niezawodne rozwiązanie zapewniające bezpieczną izolację i wydajną pracę podstacji wysokiego napięcia.
