Szafa rozdzielcza niskonapięciowa typu szufladowego przeznaczona do systemów prądu przemiennego 50–60 Hz o znamionowym napięciu roboczym do 660 V. można skonfigurować do dystrybucji mocy, sterowania silnikiem i kompensacji współczynnika mocy. Nadaje się do zakłady przemysłowe, obiekty energetyczne, projekty petrochemiczne, infrastruktura transportowa, budynki komercyjne, i inne systemy elektryczne niskiego napięcia.
W konwencjonalnej stacjonarnej szafie rozdzielczej obwody elektryczne są stosunkowo zależne od całej szafy układ. Gdy obiekt zawiera wiele niezależnych obciążeń, może to mieć wpływ na zarządzanie obwodami i przyszłość modyfikacja bardziej skomplikowana.
Konfiguracja typu szufladowego dzieli funkcje elektryczne na poszczególne jednostki. Każda szuflada może odpowiadać a określonego podajnika, silnika lub obciążenia elektrycznego, co pozwala na zorganizowanie całej szafy zgodnie z rzeczywistym stanem struktura dystrybucji.
W przypadku fabryk i dużych obiektów oznacza to, że rozdzielnicę można zaplanować w oparciu o obciążenie elektryczne, a nie po prostu wokół fizycznych wymiarów szafki.
Konstrukcja szuflady pozwala na przypisanie różnych obwodów do odrębnych jednostek funkcjonalnych.
Na przykład zakład produkcyjny może mieć niezależne obwody silników przenośników, pomp, wentylatorów i urządzeń pomocniczych maszyny, oświetlenie i ogólna dystrybucja energii. Obwody te można zestawiać według ich indywidualnych potrzeb wymagania elektryczne.
Struktura ta pomaga operatorom zidentyfikować związek pomiędzy każdym obwodem a podłączonym do niego sprzętem, tj szczególnie cenne w dużych pomieszczeniach elektrycznych, w których znajduje się wiele linii odpływowych.
Nie każde obciążenie elektryczne ma takie samo zapotrzebowanie na moc. Mały silnik pomocniczy i silnik produkcyjny o dużej mocy mogą wymagać różnych rozwiązań w zakresie przełączania i zabezpieczeń.
Dlatego w szafie rozdzielczej z szufladą niskiego napięcia można używać dużych i małych szuflad dla różnych obwodów wymagania. Konfigurację szuflady można określić na podstawie mocy silnika, pojemności podajnika i liczby obwodów w ramach projektu.
Zapewnia to inżynierom elektrykom większą swobodę podczas przygotowywania układu szafy.
W obiektach przemysłowych sterowanie silnikiem może stanowić znaczną część zasilania elektrycznego niskiego napięcia systemu.
Konfiguracja MCC składa się z dużych i małych szuflad, przy czym główne urządzenie przełączające każdego obwodu wykorzystuje wyłącznik kompaktowy o dużej zdolności wyłączania lub obrotowy rozłącznik obciążenia z bezpiecznikiem.
Układ ten można zastosować w obwodach obsługujących pompy, sprężarki, wentylatory, przenośniki, maszyny produkcyjne i inne inne urządzenia napędzane silnikiem.
Podział tych obwodów silnika na dedykowane jednostki funkcjonalne pomaga również uprościć powiązania elektryczne pomiędzy poszczególnymi silnikami i odpowiadającymi im zasilaczami.
Szafka centrum dystrybucji zasilania jest stosowana tam, gdzie przychodząca energia elektryczna musi zostać rozdzielona między wiele obwody dolne.
Konfiguracja komputera PC może obejmować wyłączniki serii Emax, MT, 3WN, AH i ME, w zależności od zatwierdzonych projekt elektryczny.
Przy wyborze należy wziąć pod uwagę prąd znamionowy, zdolność zwarciową, charakterystykę linii zasilającej, koordynację zabezpieczeń, i wymaganiami podłączonego sprzętu.
Systemy przemysłowe obciążone silnikami mogą generować znaczne zapotrzebowanie na moc bierną. W przypadku takich instalacji współczynnik mocy kompensacja może stanowić część projektu elektrycznego niskiego napięcia.
Szafę kompensacyjną można skonfigurować do ręcznej, automatycznej lub zdalnej kompensacji współczynnika mocy.
Jego konfigurację można określić zgodnie z charakterystyką obciążenia klienta i zarządzaniem energią elektryczną wymagań, zamiast stosować ten sam system wynagrodzeń dla każdego projektu.
Urządzenia można dostosować do układów elektrycznych o różnej strukturze obciążenia.
Fabryki z wieloma liniami produkcyjnymi mogą stosować oddzielne szuflady na silniki, sprzęt pomocniczy i ogólnie obwody mocy.
Pompy, sprężarki, wentylatory i inny sprzęt procesowy można zorganizować za pomocą dedykowanych obwodów sterowania silnikiem.
Duże zakłady produkcyjne mogą wykorzystywać scentralizowaną dystrybucję niskiego napięcia dla wielu urządzeń i silników dużej mocy podajniki.
Obiekty kolejowe, terminale i infrastruktura towarzysząca mogą wykorzystywać szafę do dystrybucji zasilania urządzeń i pomocnicze układy elektryczne.
Budynki komercyjne i mieszkalne mogą organizować wiele zasilaczy niskiego napięcia w ramach scentralizowanej dystrybucji systemu.
Elektrownie i projekty energetyczne mogą konfigurować funkcje dystrybucji, sterowania silnikiem i kompensacji zgodnie z wymaganiami ich pomocnicze obciążenia elektryczne.
| Przedmiot | Specyfikacja |
| Typ produktu | Rozdzielnica szufladowa niskiego napięcia |
| Znamionowe napięcie robocze | ≤660 V |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Główne funkcje | Dystrybucja mocy / sterowanie silnikiem / kompensacja współczynnika mocy |
| Konfiguracja komputera | Wyłączniki serii Emax / MT / 3WN / AH / ME |
| Konfiguracja MCC | Duże i małe szuflady |
| Główne przełączanie MCC | Wysokoprądowy wyłącznik MCCB/obrotowy z bezpiecznikiem |
| Odszkodowanie | Ręczny / Automatyczny / Zdalny |
| Standardowa wysokość | ≤2000m |
| Temperatura otoczenia | -5°C do +40°C |
| Średnia temperatura 24-godzinna | ≤+35°C |
| Transport i przechowywanie | -25°C do +55°C |
| Krótkoterminowa temperatura | Do +70°C przez ≤24h |
| Obowiązująca częstotliwość | AC 50–60 Hz |
W standardowym środowisku pracy temperatura otoczenia powinna wynosić od -5°C do +40°C, ze średnią temperatura w ciągu 24 godzin nie przekraczająca +35°C.
Przy maksymalnej temperaturze otoczenia +40°C wilgotność względna nie powinna przekraczać 50%. Wyższa wilgotność może być akceptowalna w niższych temperaturach, np. do 90% w temperaturze +20°C. Należy uwzględnić wahania temperatury ze względu na kondensację może wystąpić.
Standardowa wysokość wynosi ≤2000m.
Podczas transportu i przechowywania sprzęt wytrzymuje krótkotrwałe temperatury od -25°C do +55°C ekspozycja na temperaturę do +70°C przez okres nie dłuższy niż 24 godziny.
Zastosowania specjalne, w tym morskie platformy wiertnicze i elektrownie jądrowe, wymagają odrębnych rozwiązań technicznych ocena i porozumienie pomiędzy producentem a użytkownikiem końcowym.
Projekt wystrzelenia rakiety Cas-space stanowi odniesienie inżynieryjne dla sprzętu elektrycznego Usune.
Infrastruktura wystrzeliwania rakiet zawiera różne pomocnicze obciążenia elektryczne, w tym systemy wyposażenia i pomocnicze obiektów i usług infrastrukturalnych. Takie obiekty wymagają przejrzystej organizacji obwodów i niezawodności dystrybucja energii elektrycznej w celu obsługi różnych obszarów operacyjnych.
W ramach projektu elektrycznego zastosowano sprzęt Usune, zapewniający praktyczne doświadczenie w dostawach rozdzielnice infrastruktury specjalistycznej.
Projekt pokazuje również, jak ważne jest dostosowanie konfiguracji szafy do rzeczywistej architektury elektrycznej obiektu, zamiast opierać się na jednolitym układzie.
System produkcji i zarządzania Usune jest obsługiwany przez ISO 9001, ISO 14001 i ISO 45001.
Sprzęt jest produkowany zgodnie z obowiązującymi wymaganiami IEC i GB, w tym GB 7251.1, JB/T 9961 i odpowiednie wymagania międzynarodowe dotyczące zestawów rozdzielnic i sterownic niskiego napięcia.
Gotowa szafa przed wysyłką przechodzi kontrolę fabryczną i rutynowe testy. Odpowiednie raporty z testów i Istnieje możliwość dostarczenia dokumentacji technicznej zgodnie z wymaganiami projektu.
Dla zespołów zakupowych najważniejszym krokiem jest potwierdzenie konfiguracji elektrycznej przed rozpoczęciem produkcji.
Szafkę rozdzielczą z szufladą niskiego napięcia należy wybrać na podstawie rzeczywistej listy obciążeń, a nie tylko napięcie znamionowe szafy.
Usune zaleca potwierdzenie:
| Informacje o kliencie | Dlaczego to ma znaczenie |
| Napięcie systemu | Określa podstawowy projekt elektryczny |
| Prąd przychodzący | Określa moc przychodzącą |
| Liczba podajników | Określa ilość szuflad |
| Ilość silnika | Określa wymagania MCC |
| Oceny silnika | Określa wybór szuflady i przełączania |
| Poziom zwarcia | Określa wymagania ochronne |
| Wymóg odszkodowania | Określa zdolność kompensacyjną |
| Środowisko instalacji | Potwierdza warunki pracy |
| Schemat jednoliniowy | Obsługuje ostateczną konfigurację szafy |
Podanie tych danych na etapie wyceny pozwala Usune przygotować konfigurację lepiej dopasowaną do wymagań klienta rzeczywistą instalację elektryczną klienta.
| NIE. | Rzeczy | Jednostka | Zespół wyłącznika obciążenia | jednostka kombinowana | Zespół wyłącznika automatycznego | |
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 | |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 | |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 | |
| 4 | Znamionowy poziom izolacji | 1min Częstotliwość wytrzymała ciśnienie | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impuls świetlny wytrzymał napięcie | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 | |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 | |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 | |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 | |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— | |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— | |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 | |
| 12 | Żywotność mechaniczna | rozłącznik obciążenia/CB | Czasy | 10000 | 10000 | 20000 |
| Przełącznik izolacji/uziemienia | 5000 | 5000 | 5000 | |||
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 | |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 | |
| 16 | Stopień ochrony IP | Gabinet | IP4X | IP4X | IP4X | |
| Zbiornik gazu | IP67 | IP67 | IP67 | |||

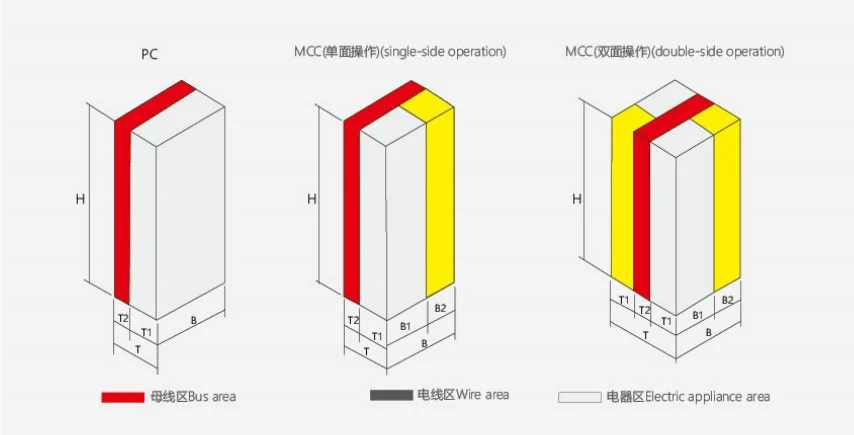

| Wysokość | Szerokość | Głębokość | Notatka | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Obsługa jednostronna |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Działanie dwustronne |
Szafa jest montowana fabrycznie przy użyciu standardowych konstrukcji szafy i komponentów funkcjonalnych.
Proces produkcyjny obejmuje kontrolę komponentów, montaż konstrukcyjny, instalację szuflad, okablowanie elektryczne, inspekcja jednostek funkcjonalnych i testy rutynowe.
Ten fabryczny proces montażu umożliwia sprawdzenie ostatecznej konfiguracji szafy z zatwierdzoną wymagania techniczne przed wysyłką.
Urządzenie przeznaczone jest do układów prądu przemiennego o znamionowym napięciu pracy 660 V i niższym.
Układ szuflad pozwala na zorganizowanie poszczególnych obwodów elektrycznych jako odrębnych jednostek funkcjonalnych, które mogą ułatwiają zarządzanie i konfigurowanie dużych systemów dystrybucyjnych.
Tak. Konfiguracja MCC może wykorzystywać zarówno duże, jak i małe szuflady, w zależności od pojemności silnika i wymagań obwodu.
Konfiguracja komputera umożliwia zastosowanie wyłączników serii Emax, MT, 3WN, AH i ME zgodnie z zatwierdzonym projektem projekt.
Tak. Sekcja MCC została specjalnie zaprojektowana dla wielu obwodów silnika i może być skonfigurowana z różnymi szufladami rozmiary.
Tak. Funkcje kompensacji ręcznej, automatycznej i zdalnej można skonfigurować zgodnie z wymaganiami projektu.
Usune działa w oparciu o systemy zarządzania ISO 9001, ISO 14001 i ISO 45001. Produkty produkowane są wg obowiązujące normy IEC i GB, z certyfikatem CE dostępnym dla odpowiednich konfiguracji.
Tak. Liczba szuflad, rozmieszczenie obwodów, wybór wyłącznika, konfiguracja MCC i funkcje kompensacyjne mogą być ustalane zgodnie z wymaganiami elektrycznymi klienta.
Najbardziej przydatne informacje obejmują napięcie systemu, prąd wejściowy, liczbę zasilaczy, liczbę i moc silnika, poziom zwarcia, wymagania dotyczące kompensacji, środowisko instalacji i schemat elektryczny jednokreskowy.
Usune dostarcza rozdzielnice niskiego napięcia do systemów elektrycznych, w których konieczne jest zorganizowanie wielu obwodów zasilania w scentralizowanym rządzie.
W przypadku klientów zaopatrujących się w szafę rozdzielczą z szufladą niskiego napięcia, firma Usune może ocenić obciążenie elektryczne strukturę, wybierz odpowiednie konfiguracje szuflad, dobierz komponenty współrzędnych, wykonaj kompletny montaż fabryczny i testowanie i dostarczanie dokumentacji technicznej do realizacji projektu.
