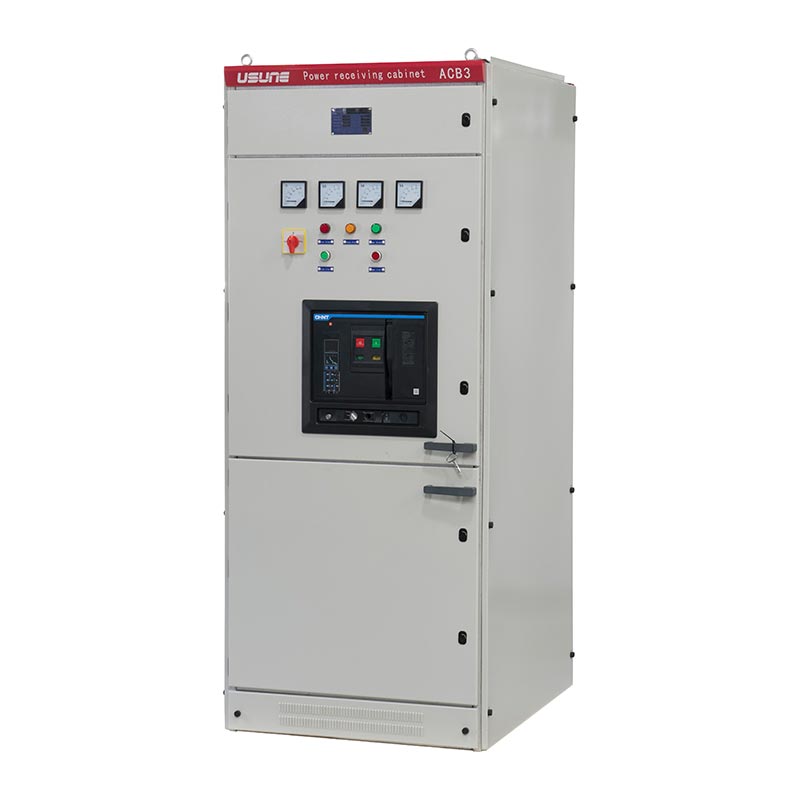

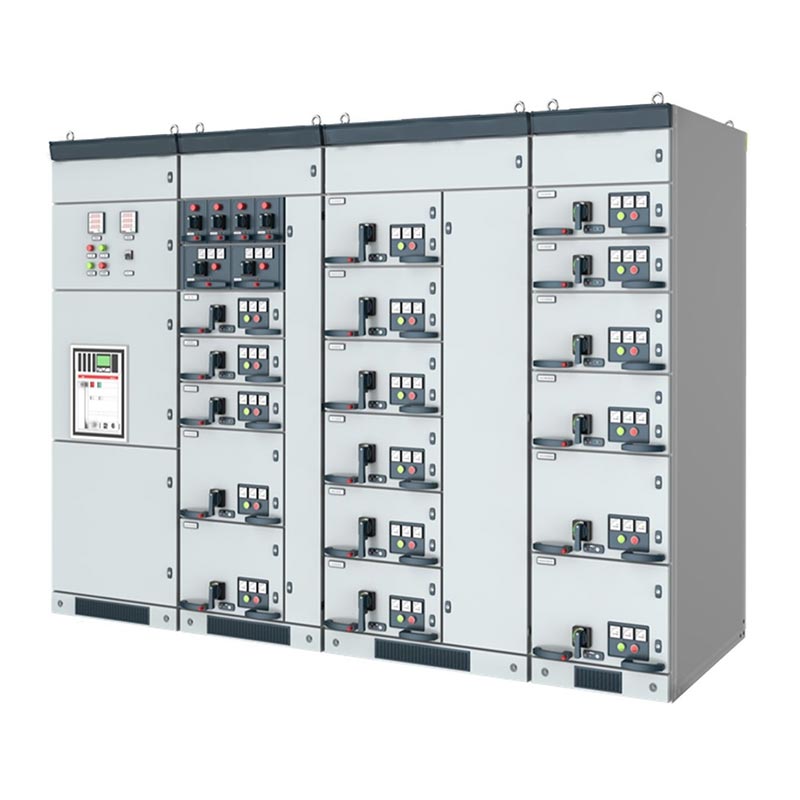

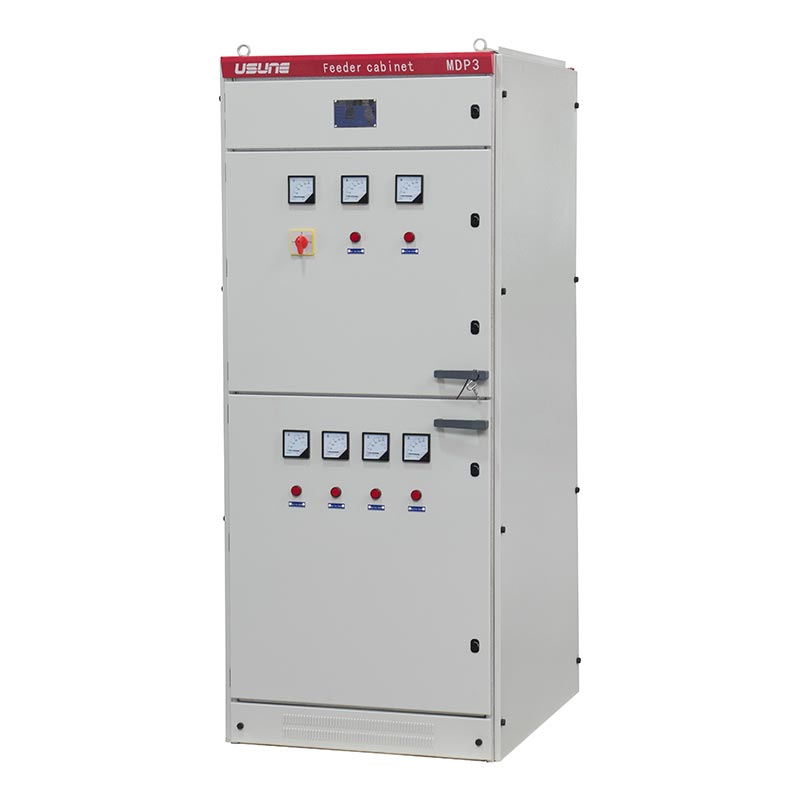

Rozdzielnica niskiego napięcia MNS

Rozdzielnica niskiego napięcia Usune MNS ma fabrycznie montowaną standardową konstrukcję modułową (FBA) i jest używana głównie do dystrybucja, konwersja i sterowanie mocą w systemach zasilania AC 50/60 Hz, 660 V i niższych. Produkt jest ściśle zgodny z normami GB 7251.1, JB/T 9961 i IEC439-1 oraz posiada certyfikat systemu zarządzania ISO, zapewniający wysoką niezawodność, bezpieczeństwo eksploatacji i łatwość konserwacji.

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Obowiązujące scenariusze

1. Sektor elektroenergetyczny: elektrownie, podstacje
2. Sektor przemysłowy: petrochemia, hutnictwo stali, przemysł lekki i tekstylny, przedsiębiorstwa wydobywcze
3. Budownictwo i infrastruktura: Wspólnoty mieszkaniowe, budynki wysokościowe, infrastruktura transportowa
4. Scenariusze specjalne: morskie platformy wiertnicze, elektrownie jądrowe (wymaga osobnej dokumentacji technicznej). umowa)

Warunki środowiskowe

1. Temperatura otoczenia: -5 ℃ ~ + 40 ℃, średnia 24-godzinna temperatura nie przekraczająca +35 ℃
2. Wilgotność: Wilgotność względna nie przekraczająca 50% w temperaturze +40 ℃; W niższych temperaturach dopuszczalna jest wyższa wilgotność (np. 90% przy 20℃), ale należy odnotować kondensację.
3. Wysokość instalacji: nie przekraczająca 2000 m
4. Temperatura transportu i przechowywania: -25 ℃ ~ + 55 ℃, wytrzymuje + 70 ℃ przez krótkie okresy (≤ 24h)
5. Istnieje możliwość negocjacji z producentem, jeśli nie można spełnić specjalnych warunków pracy.

Parametry techniczne i typy konstrukcyjne

1. Szafka centrum dystrybucyjnego (PC)

Kompatybilne z wyłącznikami Emax, MT, 3WN, AH, ME 1. Seria: Stosowane do odbioru, dystrybucji i ochrona.

2. Szafka centrum sterowania silnikiem (MCC)

Główny wyłącznik każdego obwodu, składający się z dużych i małych szuflad, wykorzystuje formowaną obudowę o dużej zdolności wyłączania wyłącznik automatyczny lub wyłącznik obciążenia z bezpiecznikiem do scentralizowanego sterowania silnikiem.

3. Szafka automatycznej kompensacji współczynnika mocy

Wyposażone w ręczne, automatyczne i zdalne urządzenia do kompensacji współczynnika mocy w celu uzyskania inteligentnej mocy biernej regulacja.

Praktyczny przypadek zastosowania

Studium przypadku: Projekt modernizacji dużej walcowni stali w północnych Chinach

Ta stalownia wybrała rozdzielnicę niskiego napięcia Usune MNS jako podstawowe wyposażenie głównej dystrybucji energii sterowanie silnikiem walcarki, konfigurując łącznie 58 szaf MCC i 12 szaf kompensacyjnych.

Sprzęt może stabilnie wytrzymywać częste obciążenia typu start-stop i udarowe silników dużej mocy. Typ szufladowy struktura sprawia, że konserwacja i zwiększanie wydajności są bardziej efektywne. Działa stabilnie od wielu lat, skutecznie zapewniając ciągłość produkcji i znacznie zmniejszając koszty konserwacji związane z przestojami.

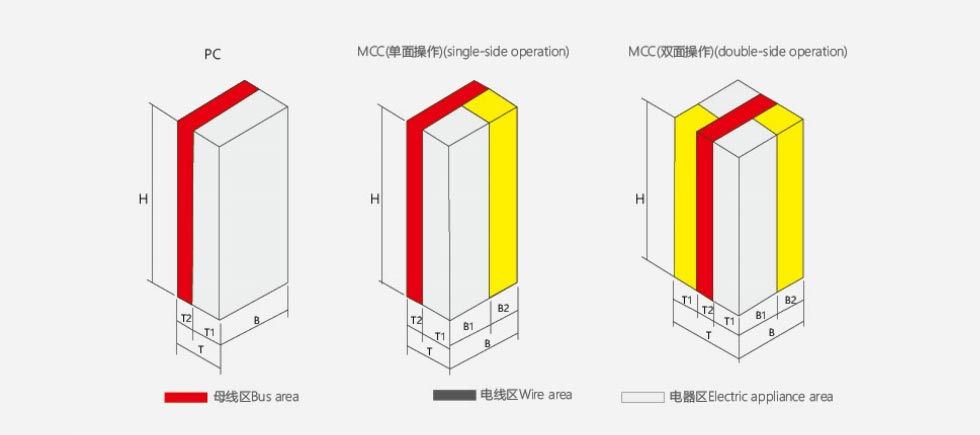

Wymiary zewnętrzne produktu

Szafa centrum dystrybucji zasilania (PC).

B Szafa centrum sterowania silnikami (MCC).

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie są zalety rozdzielnicy niskiego napięcia MNS w porównaniu z tradycyjnymi szafami stacjonarnymi?

Odp.: MNS ma wysuwaną konstrukcję modułową, co zapewnia większą gęstość obwodów i mniejsze wymiary wewnątrz szafka. Wadliwe jednostki można pojedynczo usuwać i wymieniać bez całkowitej przerwy w dostawie prądu. Oferuje większa skalowalność i lepsza izolacja bezpieczeństwa, dzięki czemu jest bardziej odpowiednia dla nowoczesnej energetyki przemysłowej i budowlanej dystrybucja.

P2: Czy tego produktu można używać w środowisku morskim lub o wysokiej wilgotności?

O: Tak. Można go używać bezpośrednio w normalnym środowisku. Do specjalnych scenariuszy, takich jak platformy morskie i nuklearne elektrowni Usune może zapewnić dostosowane rozwiązania w zakresie odporności na korozję, wilgoć i mgłę solną ochrony i podpisać specjalne umowy techniczne.

P3: Jakie są standardy wykonania produktu?

Odp.: Produkt jest zgodny z międzynarodowymi normami GB 7251.1, JB/T 9961 i IEC439-1. Projektowanie i produkcja przestrzegać wymagań systemu zarządzania ISO.

Streszczenie

Rozdzielnica niskiego napięcia Usune MNS charakteryzuje się standardową konstrukcją, stabilną wydajnością i łatwą konserwacją, nadaje się do potrzeb dystrybucji energii w różnych dziedzinach, takich jak przemysł, energetyka i budownictwo. Wykorzystywanie Kompletny łańcuch przemysłowy w Chinach i profesjonalne możliwości produkcyjne, Usune, jako niezawodny producent i dostawca, zapewnia bezpieczne i wydajne rozwiązania w zakresie dystrybucji energii niskiego napięcia dla użytkowników na całym świecie.
