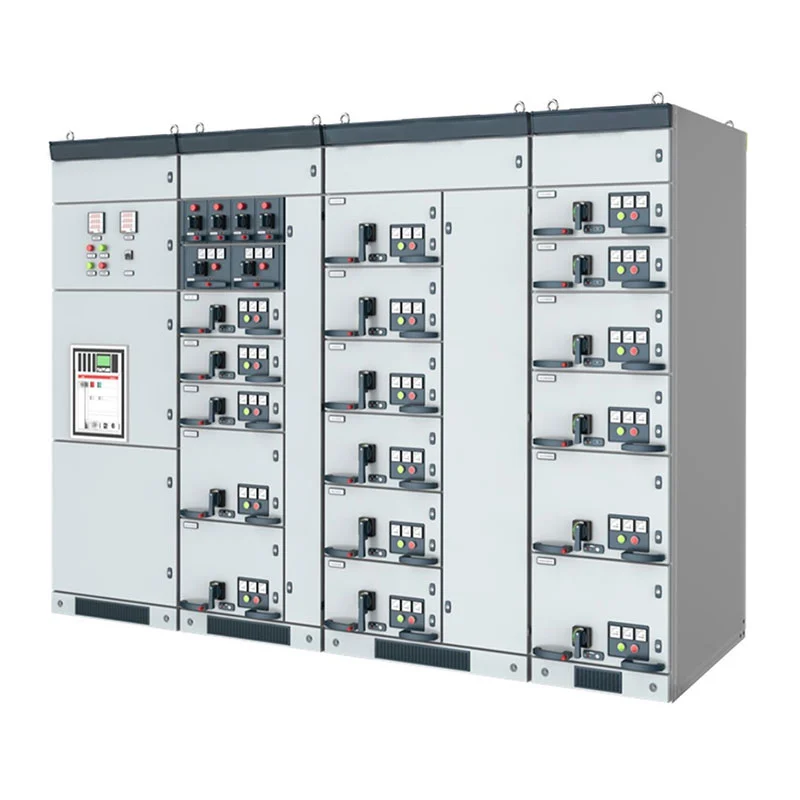

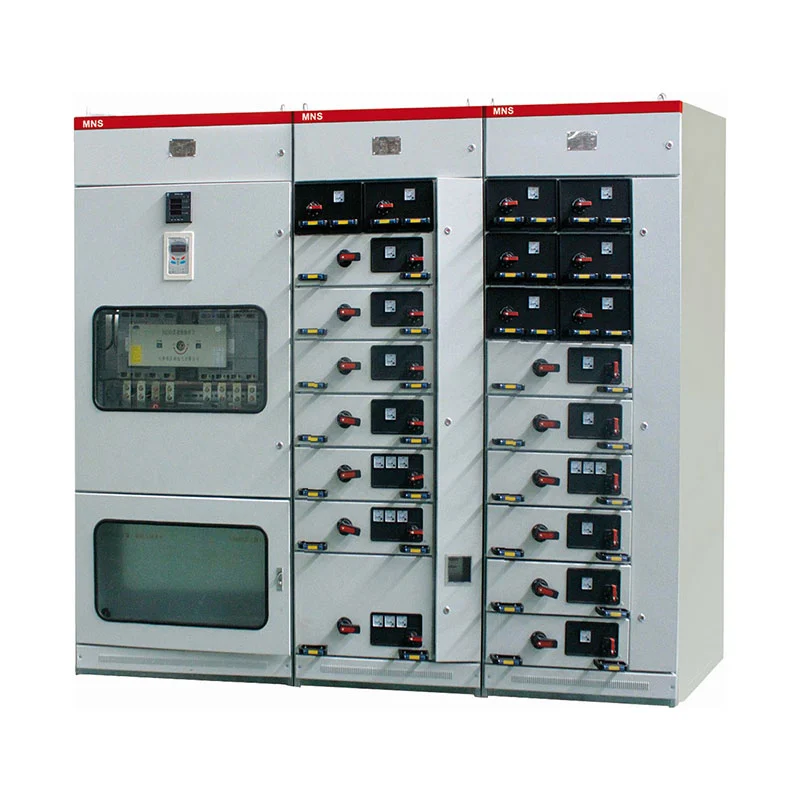

Wysuwny panel rozdzielczy niskiego napięcia jest szczególnie odpowiedni do projektów, w których występuje kilka rodzajów instalacji elektrycznych Obciążenia muszą być zarządzane z jednego scentralizowanego systemu dystrybucji niskiego napięcia. Zamiast używać jednego stałego W takim układzie szafę można skonfigurować z jednostkami dystrybucji mocy, jednostkami sterującymi silnika i współczynnikiem mocy funkcje kompensacyjne zgodnie ze schematem elektrycznym klienta.
Duży system elektryczny niskiego napięcia zwykle zawiera różne rodzaje obciążeń. Urządzenia produkcyjne, silniki, oświetlenie, sprzęt pomocniczy i obciążenia bierne mogą wymagać różnych rozwiązań zabezpieczających i sterujących.
Dzięki temu modułowa rozdzielnica Usune może być skonfigurowana zgodnie z funkcją każdego obwodu. Typowy system może obejmować centrum dystrybucji zasilania (PC) dla zasilania przychodzącego i wychodzącego, centrum sterowania silnikiem (MCC) dla silnika zasilacze oraz szafę kompensacyjną do zarządzania mocą bierną.
Taka konfiguracja umożliwia inżynierom elektrykom zaprojektowanie rozdzielnicy w oparciu o rzeczywistą strukturę obciążenia a projekt.

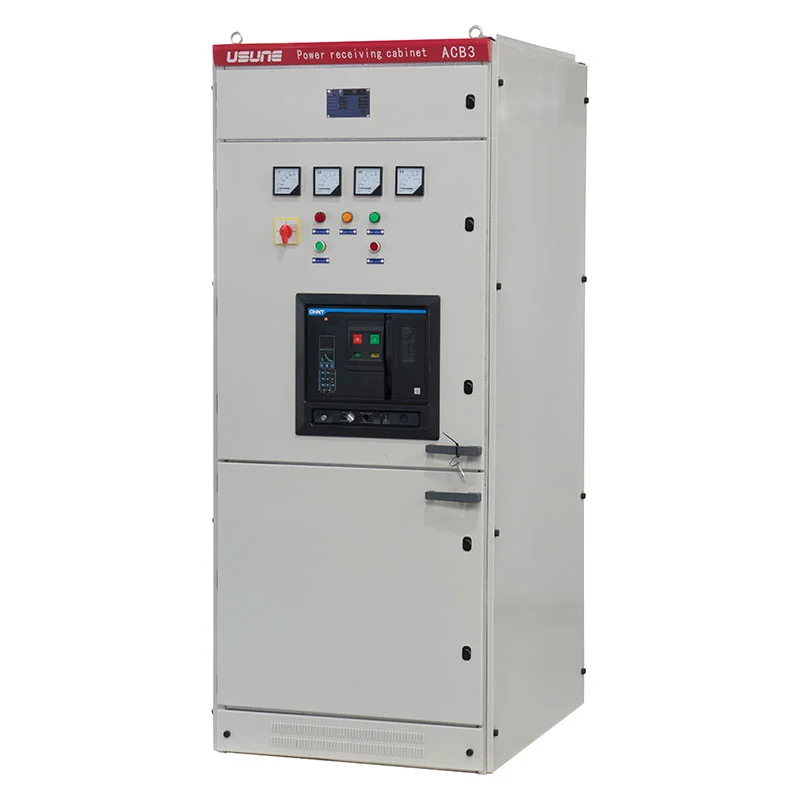

Szafa PC przeznaczona jest dla strony odbiorczej i dystrybucyjnej systemu niskiego napięcia.
W zależności od wymaganych parametrów elektrycznych w szafie można zamontować obwód szeregowy Emax, MT, 3WN, AH, ME wyłączniki i inne kompatybilne komponenty zgodnie z zatwierdzonym projektem.
Sekcja dystrybucyjna może służyć do zasilania dalszych linii produkcyjnych, transformatorów, urządzeń pomocniczych, systemy budowlane i inne obciążenia elektryczne.
W przypadku projektów z wieloma zasilaczami każdy obwód można zaaranżować zgodnie z jego prądem znamionowym i zabezpieczeniem wymagań, co ułatwia organizację całej sieci dystrybucji.
Obciążenia silnika są często jednym z największych elementów przemysłowych systemów elektrycznych. Pompy, wentylatory, sprężarki, przenośniki, obrabiarki i sprzęt produkcyjny mogą wymagać dedykowanych obwodów silnika.

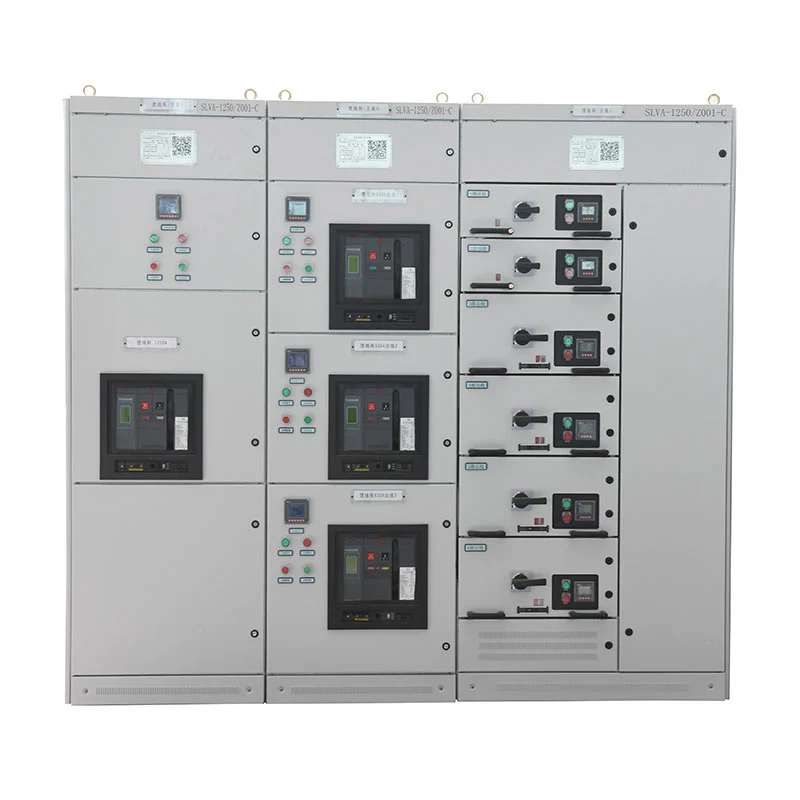

Konfiguracja MCC wykorzystuje duże i małe szuflady, aby dostosować się do różnych wymagań zasilacza silnikowego. Główny urządzenie przełączające dla każdego obwodu może wykorzystywać wyłącznik kompaktowy o dużej zdolności wyłączania lub obciążenie obrotowe przełącznik z bezpiecznikiem.
Taki układ pozwala na grupowanie obwodów silnika oddzielnie od ogólnych obwodów dystrybucji mocy utrzymanie scentralizowanego sterowania systemem elektrycznym.
Obiekty przemysłowe z dużą liczbą silników i obciążeniami indukcyjnymi mogą wymagać kompensacji mocy biernej.
Usune może skonfigurować sekcję kompensacji za pomocą funkcji ręcznej, automatycznej lub zdalnej kompensacji współczynnika mocy. Odpowiednią metodę sterowania można wybrać w zależności od systemu zarządzania energią elektryczną klienta.
Oddzielenie sprzętu kompensacyjnego od ogólnych obwodów dystrybucji i silnika pozwala na lepsze rozmieszczenie szaf odpowiadają ogólnej strategii zarządzania energią klienta.
Główną zaletą wysuwnego systemu niskiego napięcia jest nie tylko sama konstrukcja szafy, ale także możliwość jej zastosowania organizują różne funkcje elektryczne w ramach jednego skoordynowanego systemu.
Sekcja PC obsługuje energię przychodzącą i dystrybuuje ją do dalszych linii zasilających. Jego konfiguracja wyłącznika to wybrane zgodnie z wymaganiami prądowymi i ochronnymi systemu.
Sekcja MCC jest przeznaczona dla obwodów związanych z silnikiem. W zależności od silnika można ustawić różne rozmiary szuflad oceny i ilości podajników.
Sekcja kompensacji zarządza mocą bierną i może być skonfigurowana do pracy ręcznej, automatycznej lub zdalnej.
Te trzy obszary funkcjonalne można zaprojektować oddzielnie lub zintegrować w tej samej rozdzielnicy niskiego napięcia do wymagań projektu.
Wybór rozdzielnicy niskiego napięcia należy rozpocząć od obciążeń elektrycznych, a nie od szafy wygląd.
W przypadku projektu dystrybucji energii inżynierowie zwykle muszą potwierdzić napięcie wejściowe, prąd znamionowy i liczbę pola odpływowe, poziom zwarcia, moc silnika i przyszłe wymagania dotyczące rozbudowy.
W przypadku obiektów intensywnie korzystających z silników liczba i moc silników stają się ważnymi czynnikami przy określaniu MCC konfiguracja.
Tam, gdzie obciążenia bierne są znaczne, należy również określić wymaganą zdolność kompensacji i metodę sterowania rozważane.
To podejście oparte na obciążeniu pomaga zapewnić, że ostateczna konfiguracja rozdzielnicy odpowiada rzeczywistemu działaniu charakterystyka obiektu.
Panel rozdzielnicy wysuwnej niskiego napięcia można skonfigurować dla różnych gałęzi przemysłu i środowisk elektrycznych zgodnie z wymaganymi funkcjami rozkładu.
Fabryki mogą wykorzystywać konfiguracje komputerów PC i MCC do dystrybucji zasilania do urządzeń produkcyjnych, silników, systemów pomocniczych, i maszyny procesowe.
Zakłady petrochemiczne mają zazwyczaj wiele systemów napędzanych silnikami, takich jak pompy, wentylatory i sprężarki. Oddzielne obwody sterujące silnikiem można umieścić w sekcji MCC.
Obiekty stalowe i metalurgiczne często zawierają silniki dużej mocy i wiele linii produkcyjnych. Modułowy dystrybucja umożliwia zarządzanie różnymi obciążeniami poprzez dedykowane obwody zasilające.
Infrastruktura transportowa może wykorzystywać scentralizowaną dystrybucję niskiego napięcia do zasilania urządzeń pomocniczych systemy, urządzenia wentylacyjne i inne obciążenia elektryczne.
W wieżowcach i osiedlach mieszkaniowych można zastosować szafy rozdzielcze niskiego napięcia jako centralny zasilacz zarządzanie i dostawa sprzętu elektrycznego.
Obiekty związane z zasilaniem mogą łączyć dystrybucję przychodzącą, pola odpływowe, obwody silników i moc bierną kompensację w ramach zintegrowanego systemu niskiego napięcia.
Standardowe wyposażenie jest zaprojektowane dla temperatury otoczenia od -5°C do +40°C, przy średniej temperaturze nie powyżej +35°C w ciągu 24 godzin.
Standardowa wysokość montażu wynosi ≤2000m. Otaczające powietrze powinno być stosunkowo czyste i odpowiednie należy zastosować odpowiednie środki tam, gdzie wahania wilgotności i temperatury mogą powodować kondensację.
Podczas transportu i przechowywania obowiązujący zakres temperatur wynosi od -25°C do +55°C, przy krótkotrwałym narażeniu do +70°C nie dłużej niż 24 godziny.
Jeśli sprzęt jest wymagany w przybrzeżnych platformach wiertniczych, elektrowniach jądrowych lub w innych specjalnych środowiskach, warunki pracy powinny zostać oddzielnie potwierdzone pomiędzy Usune a klientem.
| Przedmiot | Specyfikacja |
| Typ wyposażenia | Rozdzielnica wysuwna niskiego napięcia |
| Znamionowe napięcie robocze | ≤660 V |
| Częstotliwość znamionowa | 50 Hz / 60 Hz |
| Główne funkcje | Dystrybucja mocy / sterowanie silnikiem / kompensacja współczynnika mocy |
| Typy szafek | PC/MCC/Szafa kompensacyjna |
| Wyłączniki komputerowe | Seria Emax/MT/3WN/AH/ME |
| Struktura MCK | Duże i małe szuflady |
| Główne przełączanie MCC | Wysokoprądowy wyłącznik MCCB/obrotowy z bezpiecznikiem |
| Tryby kompensacji | Ręczny / Automatyczny / Zdalny |
| Wysokość instalacji | ≤2000m |
| Temperatura otoczenia | -5°C do +40°C |
| Średnia temperatura 24-godzinna | ≤+35°C |
| Temperatura przechowywania | -25°C do +55°C |
| Krótkoterminowa temperatura | Do +70°C przez ≤24h |
| Obowiązujący system | AC 50–60 Hz |
Ostateczne parametry elektryczne należy potwierdzić zgodnie ze schematem jednokreskowym Klienta, wykazem obciążeń, wymagania dotyczące ochrony i warunki instalacji.
W przypadku zespołów zaopatrzeniowych wybór szafy rozdzielczej niskiego napięcia wyłącznie na podstawie napięcia i prądu znamionowego może nie być możliwy być wystarczające.
Liczba obwodów odpływowych, ilość zasilaczy silnikowych, parametry znamionowe poszczególnych silników, wymagania zwarciowe, moc przychodząca i wymagania dotyczące kompensacji mogą mieć wpływ na ostateczną konfigurację szafy.
Usune może sprawdzić wymagania elektryczne klienta i zalecić odpowiednią kombinację komputerów PC, MCC i funkcje kompensacyjne.
To podejście jest szczególnie przydatne w projektach przemysłowych, w których rozdzielnica musi pomieścić wiele urządzeń rodzajów obciążeń elektrycznych, zamiast służyć jedynie jako konwencjonalna szafa rozdzielcza.
Projekt wystrzelenia rakiety Cas-space jest jednym z projektów referencyjnych związanych ze sprzętem elektrycznym Usune.
Obiekty do wystrzeliwania rakiet zawierają złożone pomocnicze systemy elektryczne i wymagają zorganizowanej dystrybucji energii sprzęt, obiekty pomocnicze, systemy związane ze sterowaniem i obciążenia infrastruktury.
W takim środowisku system dystrybucji energii elektrycznej musi przystosować się do różnych charakterystyk obciążenia utrzymywanie przejrzystej organizacji obwodu. W ramach projektu zastosowano rozdzielnicę niskiego napięcia firmy Usune rozmieszczenie osprzętu elektrycznego.
Projekt demonstruje zastosowanie sprzętu elektrycznego Usune w specjalistycznej infrastrukturze elektroenergetycznej Wymagania dotyczące dystrybucji wykraczają poza konwencjonalne budynki komercyjne lub przemysłowe.
Przed zamówieniem rozdzielnicy wysuwnej niskiego napięcia klienci powinni zazwyczaj dostarczyć następujący projekt informacje:
| Wymagane informacje | Zamiar |
| Napięcie systemu | Określa podstawową konfigurację elektryczną |
| Prąd przychodzący | Pomaga określić moc przychodzącą rozdzielnicy |
| Liczba podajników | Określa układ szafek funkcjonalnych |
| Ilość silnika | Określa wymagania MCC |
| Oceny silnika | Pomaga w wyborze komponentów zasilacza silnikowego |
| Poziom zwarcia | Określa wymagania ochronne |
| Wymóg odszkodowania | Określa konfigurację kompensacji współczynnika mocy |
| Środowisko instalacji | Potwierdza obowiązujące warunki pracy |
| Schemat elektryczny | Pomaga Usune przygotować odpowiedni układ szafek |
Podanie tych szczegółów na etapie wyceny pozwala Usune opracować dokładniejszą konfigurację rozdzielnicy i ograniczyć niepotrzebne zmiany w trakcie produkcji.
| NIE. | Rzeczy | Jednostka | Zespół wyłącznika obciążenia | jednostka kombinowana | Zespół wyłącznika automatycznego | |
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 | |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 | |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 | |
| 4 | Znamionowy poziom izolacji | 1min Częstotliwość wytrzymała ciśnienie | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impuls świetlny wytrzymał napięcie | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 | |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 | |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 | |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 | |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— | |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— | |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 | |
| 12 | Żywotność mechaniczna | rozłącznik obciążenia/CB | Czasy | 10000 | 10000 | 20000 |
| Przełącznik izolacji/uziemienia | 5000 | 5000 | 5000 | |||
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 | |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 | |
| 16 | Stopień ochrony IP | Gabinet | IP4X | IP4X | IP4X | |
| Zbiornik gazu | IP67 | IP67 | IP67 | |||

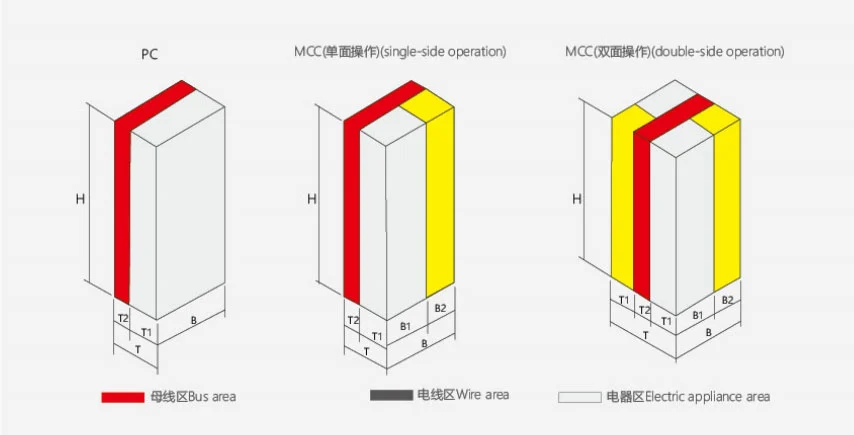

| Wysokość | Szerokość | Głębokość | Notatka | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Obsługa jednostronna |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Działanie dwustronne |
Usune realizuje swoje procesy produkcji i zarządzania jakością zgodnie z normami ISO 9001, ISO 14001 i ISO 45001.
Produkty są projektowane i produkowane w oparciu o obowiązujące normy IEC i GB. Certyfikat CE jest dostępne dla odpowiednich konfiguracji produktów i rynków docelowych.
Kontrola fabryczna obejmuje instalację komponentów, montaż szafy, połączenia elektryczne, mechanizmy funkcjonalne, i rutynowe testy przed wysyłką.
Odpowiednie dokumenty techniczne i raporty z testów mogą zostać dostarczone zgodnie z wymaganiami projektu.
Sprzęt przeznaczony jest do systemów prądu przemiennego o znamionowym napięciu roboczym 660 V i niższym.
System może integrować funkcje dystrybucji mocy, sterowania silnikiem i automatycznej kompensacji współczynnika mocy.
Szafa PC służy głównie do odbioru i dystrybucji energii. Można go skonfigurować za pomocą odpowiedniego obwodu wyłączniki zgodnie z wymaganiami systemu.
Szafa MCC została zaprojektowana do scentralizowanego sterowania i ochrony wielu obwodów silnika. Może używać dużych i konfiguracje małych szuflad.
Tak. Usune może skonfigurować szafę zgodnie ze schematem jednokreskowym klienta, listą obciążeń, danymi znamionowymi silnika, ilość podajnika i wymagania kompensacyjne.
Usune działa w oparciu o systemy zarządzania ISO 9001, ISO 14001 i ISO 45001. Produkty projektowane są wg obowiązujące normy IEC i GB, z certyfikatem CE dostępnym dla odpowiednich konfiguracji.
Środowiska specjalne, takie jak platformy morskie i obiekty energetyki jądrowej wymagają osobnej oceny technicznej i uzgodnienie przed produkcją.
Zaleca się, aby klienci podali napięcie systemu, prąd wejściowy, ilość podajnika, informacje o silniku, poziom zwarcia, wymagania dotyczące kompensacji, schemat jednokreskowy i środowisko instalacji.
Tak. Przed wysyłką przeprowadzana jest inspekcja fabryczna i rutynowe testy, a także mogą być sporządzane odpowiednie raporty z testów dostarczone zgodnie z wymaganiami projektu.
Usune koncentruje się na sprzęcie elektrycznym niskiego napięcia i zapewnia konfiguracje rozdzielnic zorientowane na projekt zastosowaniach przemysłowych, handlowych, energetycznych, transportowych i specjalistycznej infrastrukturze.
W przypadku klientów kupujących rozdzielnicę wysuwną niskiego napięcia firma Usune może wesprzeć proces od strony elektrycznej potwierdzenie parametrów i konfiguracja szafy po kontrolę produkcji i dokumentację wysyłkową, zapewniając: praktyczne rozwiązanie oparte na rzeczywistym systemie elektrycznym, zamiast stosowania tej samej konfiguracji dla każdego projektu.
