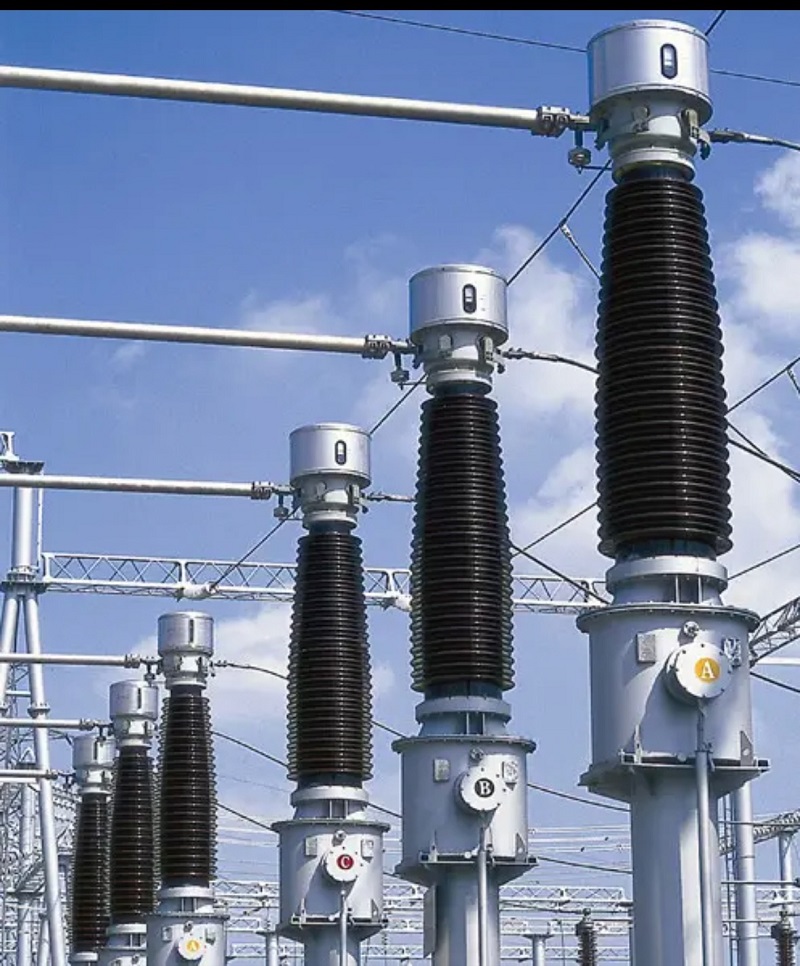

Przekładnik prądowy LB6-110kVto przekładnik prądowy wysokiego napięcia przeznaczony do pomiaru prądu, pomiaru energii i ochrony przekaźników w systemach elektroenergetycznych 110kV AC. Transformator ten, odpowiedni do sieci elektrycznych 50 Hz i 60 Hz, zapewnia stabilną pracę i wysoką dokładność pomiarów w podstacjach, systemach przesyłu energii i przemysłowych obiektach energetycznych.
Dzięki zaawansowanej technologii izolacji zanurzonej w oleju i całkowicie uszczelnionej konstrukcji przekładnik prądowy LB6-110kV zapewnia doskonałą izolację elektryczną, niezawodne działanie i długą żywotność w wymagających warunkach pracy pod wysokim napięciem.
Przekładnik prądowy serii LB6-110kV ma profesjonalną konstrukcję do zastosowań w energetyce wysokiego napięcia. Model produktu przedstawia jego kluczowe cechy techniczne:
Transformator wyposażony jest w wiele uzwojeń wtórnych, w tym jedno uzwojenie pomiarowe o klasie dokładności 0,5 i trzy uzwojenia ochronne. Konfiguracja z wieloma uzwojeniami wtórnymi umożliwia niezawodny pomiar prądu i funkcje zabezpieczające dla różnych wymagań systemu elektroenergetycznego.
Przekładnik prądowy LB6-110kVobsługuje wiele konfiguracji przekładni prądowej poprzez zmianę metody podłączenia zewnętrznego elementu łączącego w konserwatorze oleju. W przypadku połączenia szeregowego stosunek prądu wynosi a/c, podczas gdy połączenie równoległe zapewnia współczynnik prądu 2*a/c.
Ta elastyczna konstrukcja pozwala temu samemu modelowi transformatora dostosować się do różnych wymagań operacyjnych, zmniejszając koszty wymiany sprzętu i poprawiając wszechstronność zastosowań w systemach elektroenergetycznych wysokiego napięcia.
Przekładnik prądowy LB6-110kV został zaprojektowany tak, aby działał niezawodnie w różnych warunkach środowiskowych:
W przypadku zastosowań o niższych temperaturach lub specjalnych wymaganiach środowiskowych można omówić z producentem niestandardowe rozwiązania zgodnie z warunkami projektu.
Transformator prądowy LB6-110kV ma konstrukcję zanurzoną w oleju, składającą się ze zbiornika paliwa, korpusu transformatora, tulei porcelanowej, konserwatora oleju i ekspandera. Korpus transformatora jest zanurzony w oleju izolacyjnym i zawiera uzwojenia pierwotne i wtórne zaprojektowane z myślą o stabilnych parametrach elektrycznych.
Uzwojenie pierwotne przyjmuje strukturę w kształcie litery U. Główny system izolacji wykorzystuje technologię pojemnościowej izolacji papierowo-olejowej, z wieloma ekranami pojemnościowymi rozmieszczonymi pomiędzy warstwami izolacyjnymi. Ekran wewnętrzny łączy się z wysokim potencjałem, podczas gdy ekran zewnętrzny jest uziemiony, co poprawia wydajność izolacji i bezpieczeństwo pracy.
Przewód uzwojenia pierwotnego jest podzielony na dwie sekcje z czterema zaciskami podłączonymi do konserwatora oleju. Współczynnik prądu można regulować poprzez zmiany okablowania zewnętrznego, co zapewnia elastyczne opcje konfiguracji.
Uzwojenie wtórne jest zainstalowane na wsporniku poniżej uzwojenia pierwotnego. Wszystkie zaciski wtórne i zaciski ekranu zewnętrznego są podłączone do skrzynki przyłączowej na kadzi transformatora, co zapewnia wygodną instalację i konserwację.
Przekładnik prądowy LB6-110kV charakteryzuje się praktyczną konstrukcją połączeń z zewnętrznymi zaciskami przewodów zainstalowanymi na dole skrzynki przyłączeniowej. Śruby uziemiające znajdują się zarówno na skrzynce przyłączeniowej, jak i na zbiorniku paliwa, umożliwiając bezpieczne uziemienie uzwojenia wtórnego i całej konstrukcji transformatora.
Transformator przyjmuje charakterystykę redukującą polaryzację. Gdy prąd pierwotny przepływa z P1 do P2, prąd wtórny przepływa przez obwód zewnętrzny z S1 do S2 lub S3, zapewniając dokładne przesyłanie prądu dla systemów pomiarowych i zabezpieczających.
Ze względu na wysokie napięcie i niezawodne funkcje zabezpieczające, przekładnik prądowy LB6-110kV jest szeroko stosowany w:
Przekładnik prądowy LB6-110kV łączy w sobie dokładny pomiar, niezawodną izolację, elastyczną konstrukcję przekładni prądowej i niskie koszty utrzymania. Jego w pełni uszczelniona konstrukcja zanurzona w oleju zapewnia stabilną pracę w środowiskach wysokiego napięcia, co czyni go niezawodnym rozwiązaniem dla nowoczesnych systemów zasilania wymagających bezpiecznej i ciągłej pracy.
