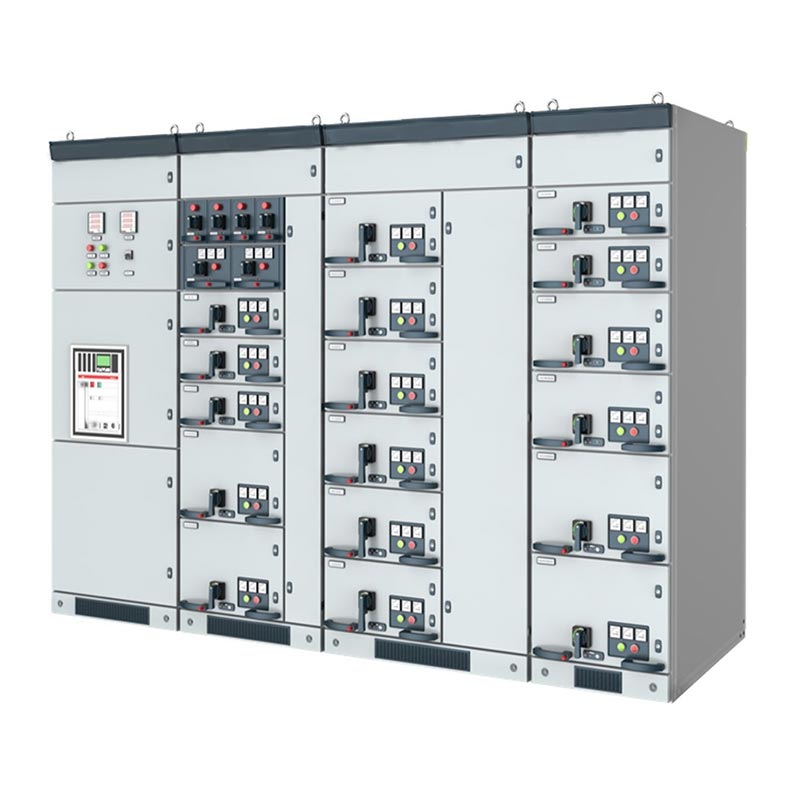

Rozdzielnica niskiego napięcia Usune GGD to rozdzielnica stała używana głównie do odbioru, dystrybucji i sterowania mocą w systemach niskonapięciowych. Zoptymalizowany do zastosowań wewnętrznych, nadaje się do elektrowni, podstacji, obiektów przemysłowych i przedsiębiorstw górniczych i wieżowców i może obsługiwać obciążenia do 3150A.
- Napięcie znamionowe: 0,4 kV (380 V)
- Częstotliwość znamionowa: 50 Hz
- Ocena ochrony: IP23
- Standardy: IEC 439, GB 7251, GB/T 14048.2
- Certyfikaty: Certyfikat Systemu Zarządzania ISO 9001
Rozdzielnica niskiego napięcia
Rozdzielnica średniego napięcia
1. Rama szafy: Wykonana z blachy stalowej walcowanej na zimno o grubości ≥2 mm, w kolorze szarym elektrycznym RAL7032,
posiadające dużą wytrzymałość mechaniczną.
2. Skuteczność ochrony: stopień ochrony IP23, skutecznie zapobiegający przedostawaniu się ciał stałych
rozpryski wody.
3. Urządzenie blokujące: Rozdzielnica niskiego napięcia GGD zawiera blokadę mechaniczną i elektryczną
mechanizm skutecznie zapobiegający nieprawidłowemu działaniu i zapewniający bezpieczeństwo użytkowania.
4. Podstawowe komponenty: wyposażone w wysokiej jakości wyłączniki automatyczne, przeciwzakłóceniowe wskaźniki LED i precyzję
instrumenty typu wskaźnikowego.
1. Wysoka zdolność wyłączania: Zdolność wyłączania do 50 kA, zapewniająca stabilną pracę uszkodzonego sprzętu
warunki.
2. Doskonała stabilność: wykazuje doskonałą stabilność dynamiczną i termiczną, odpowiednią do ciężkich zastosowań przemysłowych
aplikacje.
3. Elastyczna konfiguracja: Modułowa konstrukcja pozwala na niestandardową konfigurację w oparciu o moc, oświetlenie i silnik
wymagania kontrolne.
4. Wygodna konserwacja: komponenty są logicznie rozmieszczone, wyraźnie oznakowane, a drzwi szafy są trwałe,
ułatwiając codzienną kontrolę i konserwację.
5. Silna zdolność adaptacji do środowiska: zakres temperatur pracy wynosi od -10 ℃ do + 40 ℃, odpowiedni do środowisk o
wysokości ≤1000m.
| Nazwa parametru | Określone parametry |
| Model | Seria GGD |
| Napięcie znamionowe | 0,4 kV (380 V) |
| Prąd znamionowy | Maks. 3150A |
| Częstotliwość | 50 Hz |
| Poziom ochrony | IP23 |
| Tworzywo | Stal walcowana na zimno (≥2 mm) |
| Kolor | RAL7032 (szary elektryczny) |
| Obowiązujące standardy | IEC 439, GB 7251, GB/T 14048.2 |
| Wysokość | ≤1000 m |
| Zakres temperatur | -10 ℃ ~ +40 ℃ |
| Wilgotność | Średnia dzienna ≤95% |
| Poziom zanieczyszczenia | Poziom 3 |
| Intensywność sejsmiczna | ≤Magnitudo 8 |
| Przedmiot | Jednostka | Parametr | |
| Napięcie znamionowe | kV | 24 | |
| Częstotliwość znamionowa | Hz | 50 | |
| Prąd znamionowy wyłącznika | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Prąd znamionowy szafy sterowniczej | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Znamionowy prąd dynamiczny (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Znamionowy prąd stały (szczytowy) | kA | 40, 50, 63, 80, 100, 125 | |
| Znamionowy prąd wyłączalny zwarciowy | kA | 16, 20, 25, 31,5, 40, 50 | |
| Znamionowy prąd załączania zwarcia | kA | 40, 50, 63, 80, 100, 125 | |
| Napięcie wytrzymywane o częstotliwości sieciowej 1 min | Biegun-biegun, biegun-ziemia | kV | 65 |
| W całej odległości izolującej | kV | 79 | |
| Napięcie wytrzymywane udaru piorunowego (szczyt) | Biegun-biegun, biegun-ziemia | kV | 125 |
| W całej odległości izolującej | kV | 145 | |
| Poziom ochrony | IP4X dla obudowy, IP2X dla pomieszczenia izolującego i otwartego pomieszczenia wyłącznika | ||
| Uwaga: zdolność zwarciową przekładnika prądowego należy rozpatrywać osobno. | |||
1. Nazwa projektu: Modernizacja systemu elektroenergetycznego dla Kopalni Węgla Węglowego
2. Klient: Duża grupa wydobywcza węgla w Shanxi w Chinach
3. Wyzwania projektu: Surowe środowisko podziemne z wysokim poziomem zapylenia i wibracji, wymagające stabilnego i niezawodne zasilanie przenośników, pomp i urządzeń wentylacyjnych.
4. Rozwiązanie: Wdrożenie 18 rozdzielnic niskiego napięcia Usune GGD do głównej dystrybucji energii i zasilania strefowego dystrybucja.
5. Wyniki projektu:
- Niezawodność: Stabilna praca przez 24 kolejne miesiące bez nieplanowanych przestojów.
- Bezpieczeństwo: stopień ochrony IP23 i solidne urządzenia blokujące całkowicie eliminują wypadki związane z bezpieczeństwem elektrycznym.
- Poprawa wydajności: Stabilne zasilanie zmniejsza awaryjność sprzętu o 65%.
- Optymalizacja konserwacji: Konstrukcja podzespołów z łatwym dostępem skraca czas konserwacji o 50%.

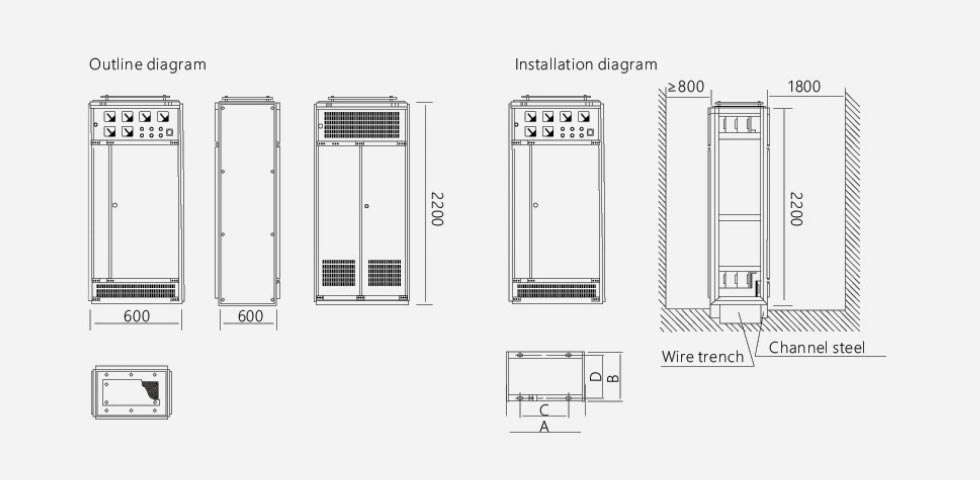

| Kod produktu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Odp.: Standardowa konstrukcja jest odpowiednia dla wysokości ≤1000 m. Dostępne są wersje odpowiednie dla wysokości do 2000 m dostosowane po potwierdzeniu przez producenta.
Odp.: Ten produkt jest przeznaczony do użytku w pomieszczeniach zamkniętych (odpowiedni dla środowisk o stopniu zanieczyszczenia 3). Na zewnątrz lub wysoko zastosowaniach korozyjnych, skontaktuj się z Usune w celu uzyskania niestandardowych powłok lub ulepszonych stopni ochrony.
Odp.: Produkt jest zgodny z normami IEC 439, GB 7251, GB/T 14048.2 i normami dotyczącymi systemów zarządzania ISO. W przypadku sprzeczne standardy, wyższy standard będzie traktowany priorytetowo.
Podsumowując, rozdzielnica niskiego napięcia Usune GGD to wysokowydajna i niezawodna dystrybucja mocy rozwiązanie. Jako wiodący producent i dostawca w Chinach, Usune integruje zaawansowane koncepcje projektowe w sposób rygorystyczny kontrolę jakości i bogate doświadczenie branżowe, wykorzystując nowoczesne zakłady produkcyjne, aby zapewnić bezpieczne, wydajne i trwałe produkty i usługi w zakresie dystrybucji energii dla różnych scenariuszy na całym świecie, w tym dla energetyki zakłady produkcyjne, obiekty przemysłowe i budynki komercyjne.
