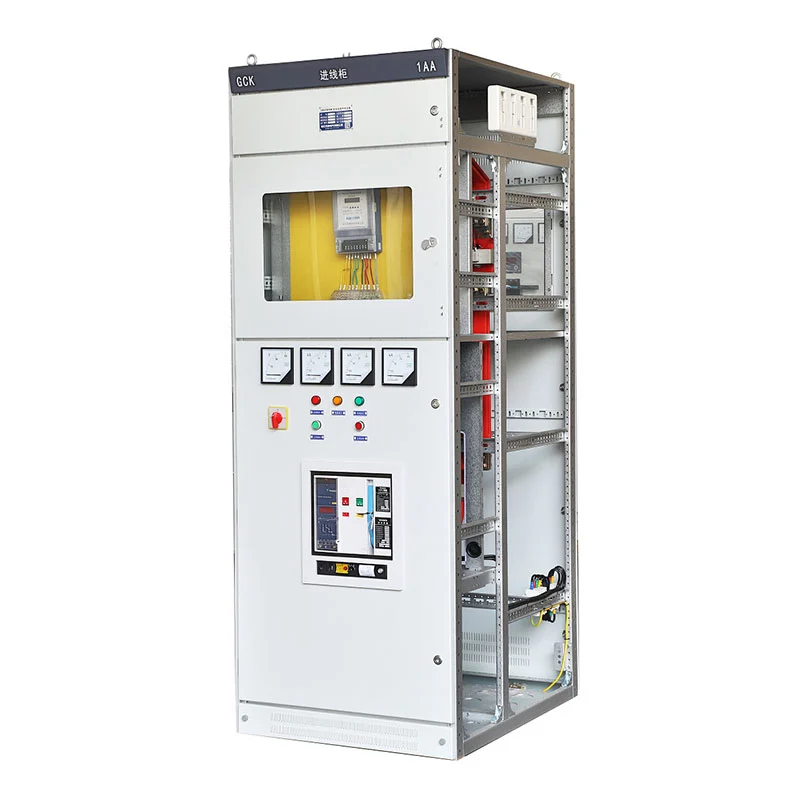

Przegląd
Opracowana przez Zhejiang Usune Electric Co., Ltd. nasza wysuwna rozdzielnica rozdzielcza niskiego napięcia obsługuje systemy prądu przemiennego 50 Hz o znamionowym napięciu roboczym do 400 V i prądzie znamionowym do 3150 A. Rozkład szyn zbiorczych miedzianych, konfigurowalne wyłączniki automatyczne, zorganizowane okablowanie wtórne i dedykowane przestrzenie kablowe łączą się w konstrukcji, która obsługuje różne układy projektów. W Usune produkujemy i dostarczamy rozwiązania w zakresie rozdzielnic niskiego napięcia dla elektrowni, podstacji, fabryk, obiektów górniczych, budynków komercyjnych i innych projektów dystrybucji energii w Chinach i na rynkach zagranicznych.
Elastyczny układ podajników
Ponieważ różne obciążenia elektryczne wymagają różnych układów zasilaczy, szafę można skonfigurować zgodnie ze schematem dystrybucji mocy, umożliwiając rozmieszczenie obwodów wejściowych, obwodów odpływowych, zasilaczy silników i obwodów kompensacji mocy biernej w tym samym systemie dystrybucji niskiego napięcia.
Wybór komponentów
Tam, gdzie obowiązują większe wymagania dotyczące dystrybucji, można wybrać wyłączniki uniwersalne, takie jak serie Emax, MT, 3WN, AH i ME, zgodnie z projektem. Można także zastosować wyłączniki automatyczne w obudowie formowanej, przełączniki obciążenia i inne elementy elektryczne w zależności od wymaganego prądu znamionowego i schematu ochrony.
Możliwość dostosowania konfiguracji
Dzięki takiemu podejściu konfiguracyjnemu nasza rozdzielnica niskiego napięcia jest w stanie dostosować się do różnych architektur dystrybucji energii, zamiast polegać na jednym stałym układzie elektrycznym.
System szyn zbiorczych
Miedź elektrolityczna tworzy zarówno szyny główne, jak i odgałęzione, tworząc stabilną ścieżkę przewodzącą prąd pomiędzy obwodami wejściowymi i wyjściowymi. Na odpowiednich odcinkach szyn zbiorczych zastosowano izolację ognioodporną i koszulki termokurczliwe, co poprawia ochronę izolacji, zachowując jednocześnie przejrzystość identyfikacji faz.
Rozmieszczenie szyn zbiorczych jest zgodne z rysunkiem elektrycznym i wymaganiami dotyczącymi prądu znamionowego. Jeżeli wymaga tego projekt projektu, na połączeniu wejściowym pomiędzy mostkiem autobusowym a głównym wyłącznikiem można zastosować elastyczne połączenia szyn zbiorczych.
Zespołom zaopatrzeniowym ta konfiguracja upraszcza dopasowanie naszej rozdzielnicy niskiego napięcia do transformatorów znajdujących się na wejściu, mostów szynowych i systemów zasilających znajdujących się za urządzeniem.

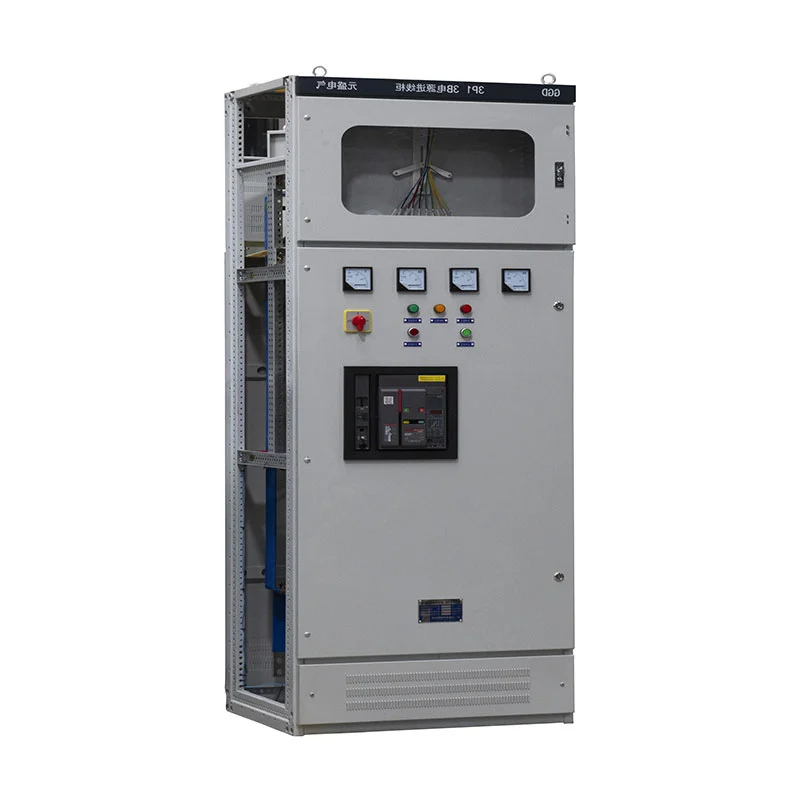

Na ramę szafy i przegrody wewnętrzne zastosowano blachy stalowe walcowane na zimno, o standardowej grubości blachy nie mniejszej niż 2 mm, co zapewnia wytrzymałość mechaniczną wystarczającą do normalnej pracy, kontroli i konserwacji.
Wydzielone obszary w konstrukcji szafy mieszczą komponenty elektryczne, połączenia kablowe i wtórne okablowanie sterujące. Drzwi, uchwyty operacyjne, tabliczki identyfikacyjne i etykiety wewnętrzne są rozmieszczone zgodnie z projektem elektrycznym, co ułatwia identyfikację obwodów podczas uruchamiania i konserwacji.
Wzdłuż kierunku ułożenia szafy biegnie miedziana szyna uziemiająca PE. Do tego przewodu można podłączyć komponenty wymagające uziemienia, a do podłączenia do zewnętrznej sieci uziemiającej przewidziano dedykowane zaciski uziemiające.
Obwód wtórny jest ułożony zgodnie z rysunkami projektowymi i wymaganiami kontrolnymi. Okablowanie sterujące wykorzystuje elastyczne izolowane przewody miedziane zorganizowane w wiązki, co zapewnia uporządkowanie wewnętrznego okablowania i ułatwia konserwację.
W obwodach sterujących stosuje się zazwyczaj przewody o przekroju 1,5 mm², natomiast w obwodach prądu przemiennego stosuje się przewody o przekroju 2,5 mm², w zależności od ostatecznego projektu technicznego. Stosowane są ognioodporne listwy zaciskowe, a numery przewodów lub oznaczenia obwodu odpowiadają rysunkom elektrycznym.
W przypadku szaf zasilających zabezpieczenie podnapięciowe można włączyć do układu zabezpieczającego wyłącznik automatyczny. Lampki sygnalizacyjne, przełączniki sterujące i przyrządy pomiarowe można również skonfigurować zgodnie z funkcją każdego obwodu.

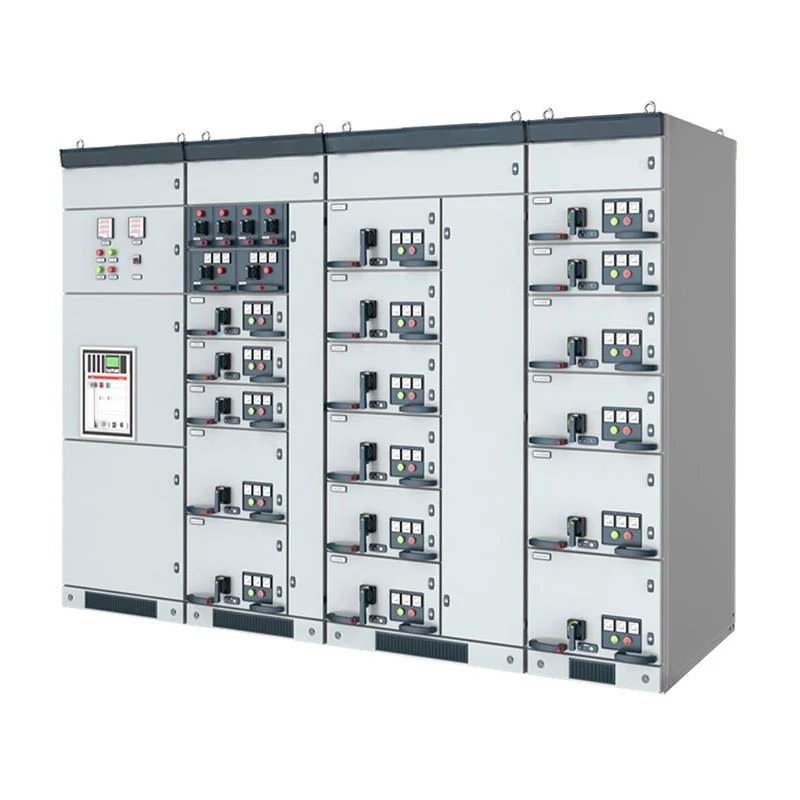

Naszą rozdzielnicę niskiego napięcia można skonfigurować pod kątem kilku typowych funkcji dystrybucji energii niskiego napięcia. Szafa przychodząca otrzymuje energię z poprzedzającego transformatora lub źródła zasilania, natomiast szafy wychodzące rozprowadzają energię elektryczną do dalszych odbiorników.
Obwody sterujące silnikiem można zaaranżować przy użyciu konfiguracji z dużą i małą szufladą, z wyłącznikami automatycznymi lub obrotowymi przełącznikami obciążenia z bezpiecznikami dobranymi zgodnie z charakterystyką silnika. Szafy kompensacyjne kondensatorów mogą zawierać sprzęt do ręcznej, automatycznej lub zdalnej kompensacji mocy biernej.
Dzięki temu modułowemu rozwiązaniu ta sama platforma szaf może obsługiwać różne zadania związane z dystrybucją energii elektrycznej w ramach jednego projektu.
| Przedmiot | Specyfikacja |
| Typ produktu | Wysuwna rozdzielnica rozdzielcza niskiego napięcia |
| Znamionowe napięcie robocze | 0,4 kV |
| Częstotliwość znamionowa | 50 Hz |
| Prąd znamionowy | Do 3150A |
| Stopień ochrony | IP23 |
| Instalacja | Wnętrz |
| Wysokość | ≤2000m |
| Poziom zanieczyszczenia | Poziom 3 |
| Temperatura otoczenia | -10°C do +40°C |
| Dzienna średnia wilgotność względna | ≤95% |
| Średnia miesięczna wilgotność względna | ≤90% |
| Intensywność sejsmiczna | ≤Magnitudo 8 |
| Główny materiał szyn zbiorczych | Miedź elektrolityczna |
| Materiał szafki | Płyta stalowa walcowana na zimno |
| Standardowy kolor szafki | Elektryczny szary, RAL7032 |
| Model | Napięcie znamionowe (V) | Prąd znamionowy (A) | Znamionowy prąd zwarciowy wyłączalny (KA) | Znamionowy krótkotrwały prąd wytrzymywany (1 s) (kA) | Znamionowy szczytowy prąd wytrzymywany (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

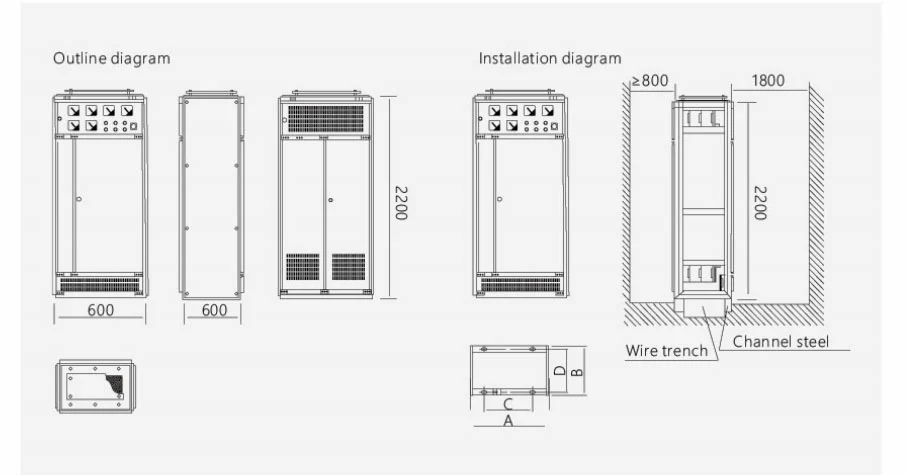

| Kod produktu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
W Usune projektujemy nasze rozdzielnice niskiego napięcia do stosowania we wnętrzach, które są wolne od intensywnych wstrząsów mechanicznych, atmosfery korozyjnej lub nadmiernych wibracji. Roboczy zakres temperatur rozciąga się od -10°C do +40°C, zapewniając, że średnia 24-godzinna utrzymuje się na poziomie +35°C lub poniżej. Nasz sprzęt jest ogólnie przystosowany do wzniesień nieprzekraczających 2000 metrów. Jeśli chodzi o wilgotność powietrza, gdy temperatura otoczenia osiąga szczyt +40°C, wilgotność względna musi pozostać poniżej 50%; jednakże podwyższony poziom wilgoci jest akceptowalny w niższych temperaturach, pod warunkiem, że jest zgodny z odpowiednimi przepisami dotyczącymi ochrony środowiska. Kąt montażu musi mieścić się w granicach 5 stopni od osi pionowej. Jeśli projekt będzie wymagał wdrożenia w nietypowych warunkach, nasza ekipa inżynieryjna Usune będzie współpracować z klientem w celu sfinalizowania odpowiedniej konfiguracji technicznej.
Bezpieczeństwo elektryczne jest wplecione zarówno w fizyczną konstrukcję obudowy, jak i mechanizmy obronne obwodu. W zależności od wybranego układu integrujemy blokady mechaniczne i elektryczne, aby zminimalizować ryzyko błędu ludzkiego podczas obsługi. Każde urządzenie posiada jednoznaczne oznakowanie obwodów i komponentów. W celu zabezpieczenia przed zwarciami w układ uziemienia wbudowana jest samodzielna szyna zbiorcza z miedzi PE. Ponadto komory kablowe oferują wystarczająco dużo miejsca na zakańczanie kabli i, w razie potrzeby, na instalację przekładników prądowych o zerowej składowej. Punkty dostępu, w tym panele przedni i tylny, zostały zaprojektowane z myślą o płynnym i bezpiecznym ruchu, a elementy sterujące są strategicznie rozmieszczone, aby zapobiec kolizjom z drzwiami lub klamkami.
Nasze procesy produkcyjne Usune dla zespołów niskonapięciowych ściśle przestrzegają odpowiednich dyrektyw IEC i GB, odwołując się do standardów takich jak GB/T 14048.2, GB 7251.12 i powiązanych wymagań międzynarodowych. Utrzymujemy nasze systemy produkcji i zarządzania dzięki akredytacjom ISO 9001, ISO 14001 i ISO 45001. Na życzenie możemy dostarczyć certyfikat CE wraz z odpowiednimi zapisami testów, aby spełnić określone wymagania projektu. Te referencje wyposażają specjalistów ds. zakupów w weryfikowalne dowody na potrzeby oceny dostawców, zatwierdzania projektów i działań związanych z zaopatrzeniem transgranicznym.
W Usune nasz system zarządzania jakością reguluje każdy etap produkcji, od materiałów obudowy i szyn miedzianych po komponenty elektryczne, okablowanie wtórne i ostatecznie zmontowaną rozdzielnicę. Wszystkie części są pozyskiwane i instalowane ściśle według zatwierdzonych rysunków technicznych i specyfikacji technicznych. Zanim jakikolwiek sprzęt opuści nasz zakład, przechodzi kompleksowe rutynowe kontrole i testy funkcjonalne. Skrupulatnie sprawdzamy dokładność okablowania, identyfikację komponentów, ciągłość uziemienia, integralność strukturalną i operacje elektryczne w oparciu o dokumentację projektu. To proaktywne podejście pomaga zapobiegać problemom związanym z instalacją i uruchomieniem u klienta. Ponadto nasz zespół Usune prowadzi szczegółowe zapisy dotyczące produkcji i kontroli, aby wspierać weryfikację jakości i zapewnić pełną identyfikowalność projektu.
Nasza wysuwana rozdzielnica rozdzielcza niskiego napięcia Usune została wdrożona w projekcie wystrzelenia rakiety Cas-space, gdzie wysoce niezawodna dystrybucja energii niskiego napięcia ma kluczowe znaczenie zarówno dla infrastruktury obiektu, jak i obsługujących go systemów elektrycznych. W przypadku dużych projektów inżynieryjnych obejmujących wiele obciążeń elektrycznych i różnorodne obwody dystrybucyjne, nasza modułowa konstrukcja szafy pozwala na indywidualne rozmieszczenie zasilania wejściowego, linii zasilających i funkcji pomocniczych. Dzięki temu cała konfiguracja jest idealnie dopasowana do specyficznego projektu dystrybucji mocy projektu.
Wymiary szafy można określić na podstawie zatwierdzonych rysunków elektrycznych, doboru komponentów i kabla wymagania wstępne i warunki instalacji w miejscu instalacji. Usune może dostarczyć odpowiednie rysunki wymiarowe przegląd techniczny przed produkcją.
Usune przeprowadza kontrolę i rutynowe testy przed wysyłką. Proces testowania obejmuje montaż szafy, połączenia elektryczne, instalacja komponentów, uziemienie, okablowanie wtórne i inne istotne funkcje.
Raporty z testów i dokumentację techniczną można dostarczyć zgodnie z wymaganiami projektu, pomagając klientom kompletne procedury kontroli przychodzącej, instalacji i uruchomienia.
Standardowa konfiguracja ma napięcie znamionowe 0,4 kV i prąd znamionowy do 3150 A. Ostateczna konfiguracja elektryczna ustala się na podstawie obciążenia projektu i rysunków projektowych.
Tak. Usune może dostosować konfigurację szafki zgodnie ze schematami elektrycznymi, ilością obwodów i komponentem wybór, kierunek wprowadzenia kabla, wymiary szafy i inne wymagania projektowe.
System może obsługiwać różne konfiguracje wyłączników. Wyłączniki uniwersalne takie jak Emax, MT, Serie 3WN, AH i ME można dobrać zgodnie z zatwierdzoną konstrukcją.
Tak. Konfiguracje sterowania silnikiem można skonfigurować przy użyciu szuflad o różnych rozmiarach i odpowiednich wyłącznikach automatycznych lub z bezpiecznikami przełączniki obciążenia zgodnie z mocą silnika i wymogami ochrony.
Szyny główne i odgałęzione wykorzystują miedź elektrolityczną. Odpowiednie sekcje szyn zbiorczych mogą być wyposażone w środek zmniejszający palność izolacji i termokurczliwych rękawów ochronnych.
Usune może dostarczyć specyfikacje techniczne, rysunki elektryczne, rysunki wymiarowe, raporty z testów i odpowiednie dokumentacja jakościowa zgodna z wymaganiami projektu.
Standardowy czas realizacji wynosi zazwyczaj 15–20 dni, w zależności od konfiguracji, ilości i wymagań projektu.
