Przegląd artykułu
W tym przewodniku wyjaśniono, jak działa jednostka główna z pierścieniem izolowanym powietrzem, które elementy decydują o jej działaniu, jak ocenić jej specyfikacje techniczne i co kupujący powinni sprawdzić przed zakupem. Omówiono także typowe wyzwania związane z aplikacjami, bezpieczeństwo operacyjne i praktyki konserwacji, które mogą pomóc w skróceniu możliwych do uniknięcia przestojów.

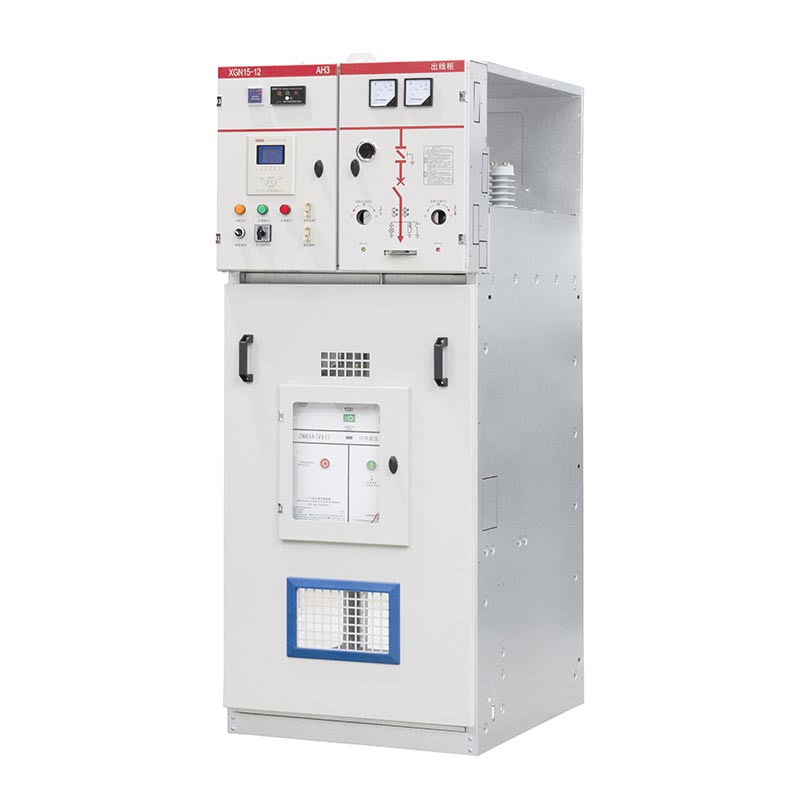

1. Co to jest jednostka główna z pierścieniem izolowanym powietrzem RMU?
JakiśJednostka główna z pierścieniem izolowanym powietrzem RMUto rozdzielnica elektryczna średniego napięcia przeznaczona do łączenia, sterowania i izolowania obwodów w sieci dystrybucyjnej. Wykorzystuje powietrze atmosferyczne jako medium izolacyjne wokół odpowiednich komponentów pod napięciem, zamiast polegać na gazie SF₆ jako głównym medium izolacyjnym w tych przedziałach.
TerminJednostka główna pierścieniaopisuje rolę sprzętu w układzie dystrybucji pierścieniowej. Pierścień zazwyczaj łączy wiele punktów dystrybucji, umożliwiając dotarcie zasilania do podstacji z różnych kierunków, jeśli pozwala na to projekt sieci i konfiguracja operacyjna. RMU łączy w sobie kilka funkcji przełączania w kompaktowej obudowie, pomagając operatorom dystrybucyjnym zarządzać polami zasilającymi i połączeniami transformatorów.
W przeciwieństwie do transformatora rozdzielczego, który zmienia napięcie elektryczne, RMU zarządza podłączaniem i odłączaniem obwodów średniego napięcia. W zależności od konfiguracji może zapewniać przełączanie obciążenia, izolację, uziemianie i ochronę linii zasilającej za pomocą bezpieczników lub wyłączników automatycznych.
RMU z izolacją powietrzną są stosowane w zastosowaniach, w których inżynierowie potrzebują jasno zdefiniowanych funkcji przełączania, układu izolacji bezgazowej i konfiguracji dostosowanej do środowiska instalacji. Przed określeniem jednego zespół projektowy powinien potwierdzić napięcie systemu, poziom usterek, schemat działania, dostępną przestrzeń i obowiązujące wymagania dotyczące mediów.
2. Jak działa izolowany powietrzem RMU?
Izolowany powietrzem moduł RMU zarządza energią elektryczną, kontrolując połączenia pomiędzy wejściowymi podajnikami pierścieniowymi i wychodzącymi obwodami dystrybucyjnymi. W typowym układzie trójtorowym dwie jednostki funkcjonalne łączą odcinki kabla pierścieniowego, natomiast trzecia zasila lub chroni lokalną linię transformatorową.
Normalna operacja dystrybucji
Podczas normalnej pracy urządzenia przełączające są rozmieszczane zgodnie z zatwierdzonym planem działania sieci. Wiele sieci dystrybucyjnych wykorzystuje układ kabli w kształcie pierścienia z punktem normalnie otwartym. Układ ten pozwala zachować alternatywną drogę dostaw bez konieczności działania całego pierścienia w formie zamkniętej pętli.
Izolacja usterek i przywrócenie zasilania
Jeśli na odcinku kabla wystąpi awaria, urządzenia zabezpieczające wykrywają lub przerywają awarię zgodnie z projektem, podczas gdy operatorzy lub zatwierdzony system automatyki izolują dotkniętą sekcję. Pozostałą sprawną sieć można następnie przywrócić za pomocą alternatywnego źródła zasilania, pod warunkiem, że pozwalają na to parametry sprzętu, przepustowość sieci, koordynacja zabezpieczeń i procedury przełączania.
| Stan operacyjny | Funkcja RMU | Cel operacyjny |
|---|---|---|
| Normalna praca | Utrzymuje wyznaczone połączenia obwodów. | Dostarcz moc do podłączonych obciążeń. |
| Planowana konserwacja | Izoluje odpowiedni obwód i umożliwia zatwierdzone procedury uziemiania. | Stwórz bezpieczne warunki pracy. |
| Błąd kabla | Współpracuje ze schematem ochrony systemu, aby przerwać lub odizolować dotkniętą sekcję. | Ogranicz dotknięty obszar sieci. |
| Przywrócenie sieci | Umożliwia autoryzowane przełączanie w celu ponownego podłączenia sprawnych sekcji, jeśli jest to dozwolone. | Przywróć usługę tak bezpiecznie i szybko, jak to możliwe. |
Ważne jest, aby odróżnić przełączanie obciążenia od przerwania spowodowanego zwarciem. Rozłącznik obciążenia jest przeznaczony do określonych zadań przełączania; nie należy zakładać, że nastąpi przerwanie każdego prądu zwarciowego. Ochrona przed awariami może wymagać skoordynowanej kombinacji bezpieczników lub wyłącznika z odpowiednim przekaźnikiem ochronnym.
3. Jakie są główne elementy RMU z izolacją powietrzną?
Dokładny układ wewnętrzny różni się w zależności od producenta i modelu, ale większość projektów obejmuje urządzenia przełączające, przewody, konstrukcje izolacyjne, mechanizmy zabezpieczające i opcjonalny sprzęt monitorujący.
Przełączniki odłączające obciążenie
Rozłączniki obciążenia łączą lub rozłączają obwody w określonych normalnych warunkach przełączania obciążenia. W konfiguracji pierścieniowej umożliwiają operatorom kontrolowanie przychodzących i wychodzących odcinków kabli. Ich znamionowe możliwości załączania, wyłączania i krótkotrwałej wytrzymałości muszą odpowiadać zamierzonemu obciążeniu.
Szyny zbiorcze i połączenia elektryczne
Szyny zbiorcze zapewniają ścieżki przewodzące pomiędzy jednostkami funkcjonalnymi. Ich materiał, przekrój, jakość połączenia i konstrukcja termiczna wpływają na obciążalność prądową i wzrost temperatury. Zakończenia kabli muszą być również kompatybilne z określonym typem kabla i sposobem instalacji.
Uziemniki i blokady
Uziemniki umożliwiają uziemienie wyznaczonych izolowanych sekcji obwodu, jeśli pozwala na to zatwierdzona sekwencja działania. Blokady mechaniczne lub elektryczne pomagają zapobiegać zabronionym operacjom przełączania. Mechanizmy te są ważne, ale nie zastępują sprawdzenia izolacji i braku napięcia w ramach obowiązującej procedury bezpieczeństwa.

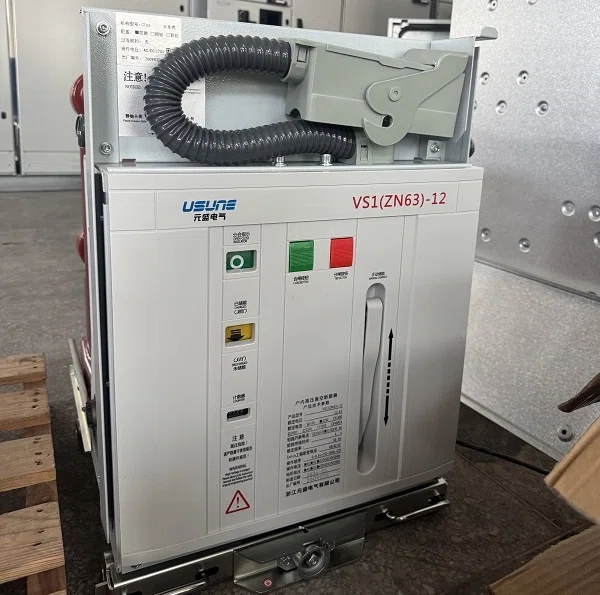

Kombinacje bezpieczników i wyłączników automatycznych
W polach transformatorowych można zastosować kombinację rozłączników bezpiecznikowych lub wyłącznik automatyczny z przekaźnikami ochronnymi. Odpowiednie rozwiązanie zależy od charakterystyki transformatora, oczekiwanego prądu zwarciowego, wymagań dotyczących selektywności i filozofii ochrony sieci.
Izolatory, obudowy i akcesoria monitorujące
Podpory izolacyjne utrzymują wymagane odstępy elektryczne i podtrzymują elementy pod napięciem. Obudowa chroni sprzęt przed warunkami środowiskowymi i mechanicznymi określonymi dla produktu. Opcjonalne wskaźniki napięcia, wskaźniki przejścia zwarcia, operatorzy silników i urządzenia komunikacyjne mogą poprawić widoczność operacyjną i zdalne sterowanie, jeśli są odpowiednio zintegrowane.
4. Jakie korzyści oferuje izolacja powietrzna?
Izolacja powietrzna może zapewnić praktyczne korzyści w projektach dystrybucyjnych, szczególnie gdy właściciel projektu chce uniknąć izolacji na bazie SF₆ w odpowiednich przedziałach. Wartość tych korzyści zależy od konstrukcji sprzętu i środowiska operacyjnego.
- Brak wymagań dotyczących SF₆ w pomieszczeniach izolowanych powietrzem:Odpowiedni projekt pozwala uniknąć konieczności obsługi, monitorowania wycieków i odzyskiwania po zakończeniu eksploatacji, związanych z SF₆ w tych przedziałach.
- Widoczne i dostępne rozwiązania, jeśli zostały zaprojektowane:Niektóre konstrukcje ułatwiają kontrolę podzespołów i pozycji przełączania przeszkolonemu personelowi. Dostępność należy zweryfikować dla konkretnego modelu.
- Konfiguracja modułowa:Jednostki funkcjonalne można skonfigurować tak, aby spełniały różne wymagania dotyczące zasilania, odpływu i pola transformatorowego, jeśli rodzina produktów obsługuje wymagane kombinacje.
- Praktyczne planowanie konserwacji:Bez SF₆ w sekcjach izolowanych powietrzem operatorzy unikają zadań serwisowych związanych z gazem w tych sekcjach, chociaż konserwacja elektryczna i mechaniczna pozostaje niezbędna.
- Wsparcie automatyzacji dystrybucji:Opcjonalne napędy silnikowe i akcesoria monitorujące mogą obsługiwać zdalne przełączanie i raportowanie stanu.
Jakie są ograniczenia?
Konstrukcje z izolacją powietrzną mogą wymagać większych odstępów elektrycznych i większej powierzchni instalacyjnej niż niektóre alternatywy z izolacją gazową. Wilgotność, zanieczyszczenia, kondensacja, wysokość nad poziomem morza i warunki otoczenia mogą również wpływać na wydajność izolacji. Konstrukcja bezgazowa nie oznacza automatycznie bezobsługowej pracy lub doskonałej wydajności w każdym środowisku.
Kupujący powinni porównać pełną konfigurację sprzętu, koszt instalacji, wymagania dotyczące cyklu życia, warunki środowiskowe i obowiązujące przepisy, zamiast wybierać RMU na podstawie samego środka izolacyjnego.
5. Gdzie stosuje się RMU z izolacją powietrzną?
Jednostki główne pierścieniowe z izolacją powietrzną mogą służyć do szeregu zastosowań w dystrybucji średniego napięcia, w zależności od ich napięcia znamionowego, rozwiązań zabezpieczających, konstrukcji obudowy i zatwierdzonych warunków instalacji.
Zakłady Przemysłowe
Fabryki i zakłady przetwórcze wykorzystują sprzęt dystrybucyjny średniego napięcia do zasilania transformatorów, obszarów produkcyjnych i innych odbiorników elektrycznych. RMU może wspierać izolację linii zasilających i pomagać zespołom konserwacyjnym w zarządzaniu sekcjami sieci bez niepotrzebnego wpływu na całą lokalizację.
Inwestycje komercyjne i mieszkaniowe
Kompleksy biurowe, osiedla mieszkaniowe, nieruchomości handlowe i projekty o mieszanym przeznaczeniu mogą wykorzystywać RMU w lokalnych podstacjach dystrybucyjnych. Kompaktowe rozwiązania funkcjonalne mogą uprościć zarządzanie wieloma polami transformatorowymi w ramach planowanej infrastruktury elektrycznej.
Sieci dystrybucji mediów
Operatorzy dystrybucyjni mogą instalować jednostki RMU w punktach przyłączenia do sieci w celu kontrolowania sekcji zasilających i wspierania procedur przywracania stanu. Wybrana jednostka musi spełniać wymagania dotyczące ochrony, przełączania, instalacji i dokumentacji specyficzne dla danego zakładu energetycznego.
Projekty dotyczące energii odnawialnej i infrastruktury
Instalacje fotowoltaiczne, obiekty infrastrukturalne i inne projekty energetyczne mogą wymagać przełączania średniego napięcia pomiędzy obwodami zbiorczymi, transformatorami i siecią dystrybucyjną. RMU należy dobrać w zależności od rzeczywistego udziału zwarcia, obciążenia przełączania i projektu podłączenia do sieci.
W przypadku instalacji zewnętrznych lub przybrzeżnych zespoły projektowe powinny dodatkowo ocenić ochronę obudowy, odporność na korozję, zakres temperatur, kontrolę kondensacji i uszczelnienie wejść kablowych. Przydatność konkretnego modelu należy potwierdzić w oparciu o zadeklarowane przez producenta warunki serwisowe.
6. Jakie specyfikacje powinni sprawdzić kupujący?
Wybór RMU z izolacją powietrzną wymaga czegoś więcej niż tylko dopasowania napięcia nominalnego. Nieprawidłowe wartości znamionowe lub nieodpowiedni układ zabezpieczeń mogą powodować zagrożenia bezpieczeństwa, opóźnienia w uruchomieniu i kosztowne zmiany sprzętu. Przed złożeniem zapytania ofertowego kupujący powinni dostarczyć producentowi parametry sieci i wymagania projektu.
| Specyfikacja | Co zweryfikować | Dlaczego to ma znaczenie |
|---|---|---|
| Napięcie znamionowe | Zgodność z nominalnym i maksymalnym napięciem pracy systemu. | Zapewnia, że parametry izolacji i sprzętu odpowiadają sieci. |
| Prąd znamionowy | Wartości znamionowe prądu szyny zbiorczej, przełącznika pierścieniowego i pola zasilającego. | Zapobiega doborowi sprzętu nieodpowiedniego do oczekiwanego obciążenia. |
| Wydajność zwarciowa | Znamionowy krótkotrwały prąd wytrzymywany, czas trwania i odpowiednie obowiązki załączania lub wyłączania. | Dopasowuje rozdzielnicę do obliczonego poziomu zwarcia. |
| Konfiguracja funkcjonalna | Liczba torów, przełączniki pierścieniowe, pola transformatorowe i zabezpieczenia rozszerzające. | Dopasowuje sprzęt do schematu jednokreskowego. |
| Metoda ochrony | Połączenie bezpiecznika i rozłącznika lub wyłącznika i układu przekaźnika. | Wspomaga prawidłowe usuwanie usterek i koordynację. |
| Izolacja i prześwity | Projekt izolacji powietrznej i wymagane odstępy elektryczne. | Obsługuje parametry dielektryczne w określonych warunkach. |
| Środowisko instalacyjne | Zastosowanie wewnątrz lub na zewnątrz, wysokość, wilgotność, temperatura i zanieczyszczenie. | Zmniejsza ryzyko związane z ochroną środowiska i izolacją. |
| Ochrona obudowy | Określony stopień ochrony IP i wymagania dotyczące dostępu. | Określa ochronę przed wnikaniem w testowanych warunkach. |
| Klasyfikacja bezpieczeństwa | Wymagana klasyfikacja łuku wewnętrznego, dostępne strony, prąd i czas trwania. | Odnosi się do wymagań dotyczących ochrony personelu specyficznych dla projektu. |
| Automatyzacja | Obsługa ręczna lub zmotoryzowana, zasilanie pomocnicze, sygnały i protokół komunikacyjny. | Zapewnia kompatybilność ze zdalnym monitoringiem lub SCADA. |
| Dokumenty zgodności | Obowiązujące normy, raporty z badań typu, zapisy z badań rutynowych i certyfikaty. | Obsługuje akceptację techniczną i akceptację projektu. |
Zapoznaj się z obowiązującymi standardami
Norma IEC 62271-200 obejmuje zespoły rozdzielnic i sterownic prądu przemiennego w obudowach metalowych na napięcia znamionowe powyżej 1 kV do 52 kV włącznie, w tym odpowiednie zastosowania wewnętrzne i zewnętrzne. Obowiązujące wydanie i zmiany należy potwierdzić ze specyfikacją projektu. W zależności od konfiguracji sprzętu mogą obowiązywać również dodatkowe normy dotyczące przełączników, wyłączników automatycznych, kombinacji rozłączników z bezpiecznikami i urządzeń uziemiających.
W celach informacyjnych można zapoznać się z oficjalną publikacją normy IEC 62271-200. Należy zweryfikować zgodność dla faktycznie proponowanego modelu i konfiguracji; ogólne stwierdzenie, że produkt jest zgodny z normą IEC, nie zastępuje odpowiedniej dokumentacji uzupełniającej.
Pytania, które należy zadać przed złożeniem zamówienia
- Czy proponowany RMU jest zgodny z zatwierdzonym schematem jednokreskowym i układem kabli?
- Czy parametry prądu znamionowego i zwarciowego są wystarczające do badania systemu?
- Jakie funkcje zabezpieczające i uziemiające są dostępne w standardzie?
- Czy dla odpowiedniej konfiguracji dostępne są dowody badań typu i protokoły rutynowych testów fabrycznych?
- Czy potwierdzono wymiary, położenie wejść kablowych, szczegóły fundamentów i odstępy konserwacyjne?
- Czy części zamienne, instrukcje obsługi, pomoc przy uruchomieniu i warunki gwarancji są jasno określone?
7. Jakie wymagania dotyczące bezpieczeństwa i instalacji mają znaczenie?
Instalacja rozdzielnicy średniego napięcia musi zostać wykonana przez wykwalifikowany personel zgodnie z zatwierdzonymi rysunkami, lokalnymi przepisami elektrycznymi, instrukcjami producenta i procedurami bezpieczeństwa obowiązującymi w danym miejscu. Ponieważ sprzęt może zawierać niebezpieczną zmagazynowaną lub indukowaną energię elektryczną, uruchomienie i konserwacja nigdy nie powinny opierać się wyłącznie na wizualnych pozycjach przełączników.
Przygotowanie witryny
Przed dostawą należy sprawdzić, czy fundament, kanały kablowe, przestrzeń zagięcia kabla, drogi dostępu, wymagania dotyczące wentylacji i prześwity robocze odpowiadają zatwierdzonym rysunkom. Obszar instalacji powinien mieścić się w określonych granicach środowiskowych i umożliwiać bezpieczną obsługę i konserwację.
Zakończenie kabla i uziemienie
Używaj kompatybilnych akcesoriów kablowych i postępuj zgodnie z instrukcjami producenta dotyczącymi zakończenia. Sprawdź przygotowanie przewodu, moment obrotowy połączenia, identyfikację fazy, stan izolacji i połączenia uziemiające. Źle zainstalowane końcówki mogą prowadzić do przegrzania, wyładowań częściowych, pogorszenia izolacji lub awarii elektrycznej.
Kontrole uruchomieniowe
Uruchomienie powinno odbywać się zgodnie z zatwierdzonym planem testów, który odzwierciedla projekt produktu i wymagania projektowe. Typowe kontrole obejmują kontrolę działania mechanicznego, blokad, okablowania, ciągłości uziemienia, ustawień zabezpieczeń, obwodów sterujących i odpowiednich wyników testów elektrycznych. Dokładne testy i kryteria akceptacji muszą zostać określone przez wykwalifikowanych inżynierów.
8. W jaki sposób operatorzy mogą konserwować RMU izolowane powietrzem?
Chociaż RMU z izolacją powietrzną pozwala uniknąć serwisowania gazu SF₆ w izolowanych powietrzem przedziałach, nadal wymaga programu konserwacji odpowiedniego do jego projektu, obciążenia, wieku i środowiska instalacji. Konserwacja zapobiegawcza pomaga zidentyfikować pogorszenie, zanim spowoduje to awarię lub zdarzenie związane z bezpieczeństwem.
Zalecane obszary inspekcji
- Stan obudowy:Sprawdź pod kątem korozji, uszkodzeń fizycznych, wnikania wody, zablokowanej wentylacji i uszkodzonych uszczelek.
- Stan izolacji:Podczas zatwierdzonych inspekcji należy zwrócić uwagę na zanieczyszczenia, wilgoć, ślady śladów, pęknięcia lub inne oznaki pogorszenia jakości.
- Mechanizmy przełączające:Sprawdź mechanizmy operacyjne, wskaźniki położenia, blokady i stan mechaniczny zgodnie z procedurami producenta.
- Połączenia i kable:Używając zatwierdzonych metod, sprawdź dostępne końcówki i połączenia pod kątem oznak przegrzania, poluzowania lub uszkodzenia izolacji.
- Ochrona i kontrola:Sprawdź ustawienia przekaźników, zasilanie pomocnicze, alarmy, napędy silników i funkcje komunikacyjne, jeśli są zamontowane.
- Dokumentacja:Dokumentuj kontrole, wyniki testów, usterki, operacje przełączania i działania naprawcze.
Jak często należy sprawdzać RMU?
Nie ma jednego odstępu między przeglądami odpowiedniego dla każdej instalacji. Postępuj zgodnie z harmonogramem konserwacji producenta, obowiązującymi przepisami, wymaganiami dotyczącymi mediów i oceną ryzyka obiektu. Sprzęt pracujący w zapylonym, wilgotnym, korozyjnym lub mocno obciążonym środowisku może wymagać częstszych kontroli stanu.
Nie otwieraj zamkniętych lub ograniczonych pomieszczeń, nie reguluj komponentów pod napięciem ani nie wykonuj inwazyjnych prac bez przepisanych procedur autoryzacji, izolacji i testowania. W przypadku wystąpienia nieprawidłowego nagrzewania, hałasu wyładowania, zapachu spalenizny, nieoczekiwanych alarmów lub oporu mechanicznego, należy niezwłocznie przekazać problem wykwalifikowanemu personelowi konserwacyjnemu.
9. Jakim typowym problemom powinny zapobiegać zespoły projektowe?
Wiele problemów związanych z projektami rozdzielnic zaczyna się przed podaniem zasilania. Jasne specyfikacje, pełna dokumentacja i koordynacja pomiędzy dostawcą sprzętu, projektantem instalacji elektrycznej, instalatorem i użytkownikiem końcowym mogą zmniejszyć możliwe do uniknięcia opóźnienia.
| Powszechny problem | Potencjalna konsekwencja | Akcja zapobiegawcza |
|---|---|---|
| Nieprawidłowa ocena błędu | Sprzęt może nie wytrzymać rzeczywistej awarii sieci. | Przed zatwierdzeniem należy potwierdzić wyniki badań usterek i parametry sprzętu. |
| Zła konfiguracja podajnika | Brakujące funkcje przełączające lub zabezpieczające i kosztowne przeprojektowanie. | Przejrzyj schemat jednokreskowy i harmonogram jednostek funkcjonalnych. |
| Niekompatybilne akcesoria kablowe | Trudności w instalacji lub zawodne zakończenia kabli. | Potwierdź specyfikacje kabli i zatwierdzone zestawy zakończeń. |
| Nieodpowiednie warunki na miejscu | Kondensacja, korozja, problemy z izolacją lub ograniczenia dostępu. | Sprawdź warunki pracy, konstrukcję obudowy i odstępy montażowe. |
| Niekompletna dokumentacja testowa | Opóźniona kontrola, odbiór lub uruchomienie. | Uzgodnij wymagane zapisy z testów i certyfikaty podczas zakupów. |
| Niejasne obowiązki konserwacyjne | Przeoczone przeglądy i wolniejsza reakcja na usterki. | Zdefiniuj procedury operacyjne, szkolenia, części zamienne i wsparcie serwisowe. |
W przypadku zespołów zakupowych najskuteczniejszym podejściem jest zdefiniowanie wymagań technicznych przed porównaniem ofert. Niska cena początkowa może nie stanowić najlepszej ogólnej wartości, jeśli proponowana konfiguracja wymaga dodatkowych prac inżynieryjnych, zmian w instalacji lub nieobsługiwanych akcesoriów.
10. Często zadawane pytania
Jaki jest główny cel jednostki głównej RMU z izolacją powietrzną?
Jego głównym zadaniem jest zarządzanie połączeniami przełączającymi, izolacyjnymi i dystrybucyjnymi w sieci średniego napięcia. W zależności od konfiguracji zapewnia także ochronę transformatora i wspomaga izolację uszkodzonych odcinków kabli.
Co oznacza izolacja powietrzna w RMU?
Oznacza to, że powietrze atmosferyczne służy jako środek izolujący wokół odpowiednich elementów pod napięciem. Dokładny układ izolacji zależy od konstrukcji produktu, a termin ten sam w sobie nie definiuje technologii przełączania ani przerywania łuku.
Czy izolowane powietrzem RMU nie zawiera SF₆?
Konstrukcja z izolacją powietrzną pozwala uniknąć SF₆ w odpowiednich przedziałach izolacyjnych. Kupujący powinni sprawdzić dokumentację techniczną producenta, aby potwierdzić, czy kompletny proponowany zespół zawiera SF₆ lub inne gazy izolacyjne.
Jaka jest różnica między RMU a transformatorem?
RMU kontroluje i chroni połączenia elektryczne w sieci dystrybucyjnej, podczas gdy transformator zmienia napięcie z jednego poziomu na drugi. Mogą być instalowane razem w podstacji rozdzielczej, ale pełnią różne funkcje.
Czy izolowany powietrzem moduł RMU może automatycznie przywrócić zasilanie po wystąpieniu usterki?
Nie koniecznie. Jednostki podstawowe mogą wymagać autoryzowanego ręcznego przełączania. Automatyczna izolacja lub przywracanie usterek wymaga odpowiedniego zabezpieczenia, przełączania z napędem silnikowym, logiki sterowania, komunikacji i zatwierdzonego schematu automatyzacji sieci.
Które parametry techniczne są najważniejsze przy zakupie RMU?
Kluczowe parametry obejmują napięcie znamionowe, prąd znamionowy, wytrzymałość zwarciową i zdolność załączania, obowiązki przełączania, układ zabezpieczeń, wydajność izolacji, warunki środowiskowe, parametry obudowy i wszelką wymaganą klasyfikację łuku wewnętrznego.
Czy izolowany powietrzem moduł RMU wymaga konserwacji?
Tak. Operatorzy powinni przestrzegać harmonogramu konserwacji producenta i sprawdzać obudowę, izolację, mechanizmy przełączające, zakończenia kabli, system uziemienia, urządzenia zabezpieczające i opcjonalny sprzęt sterujący, jeśli to konieczne.
Która norma dotyczy RMU średniego napięcia w metalowej obudowie?
IEC 62271-200 to kluczowa norma dotycząca odpowiednich zestawów rozdzielnic prądu przemiennego w osłonach metalowych o napięciu znamionowym powyżej 1 kV i do 52 kV. Inne normy mogą mieć zastosowanie do poszczególnych urządzeń przełączających i zabezpieczających. Zespół projektowy powinien zweryfikować wymagane wydania i faktyczną dokumentację testową produktu.
Jak kupujący mogą ocenić producenta RMU?
Przejrzyj dokumentację techniczną producenta, opcje konfiguracji produktu, obowiązujące dowody z testów typu, rutynowe procedury testów fabrycznych, kontrole jakości, wytyczne dotyczące instalacji, dostępność części zamiennych, warunki gwarancji i zdolność do spełnienia wymagań specyficznych dla projektu.
Wybierz odpowiedni RMU z izolacją powietrzną dla swojego projektu
Niezawodna dystrybucja średniego napięcia zaczyna się od właściwej konfiguracji sprzętu, dokładnych specyfikacji technicznych i jasnego zrozumienia warunków panujących w miejscu instalacji. Niezależnie od tego, czy planujesz przemysłowy system dystrybucji energii, inwestycję komercyjną czy projekt sieci użyteczności publicznej, staranny dobór sprzętu może zapewnić bezpieczniejszą pracę i bardziej niezawodne planowanie konserwacji.
