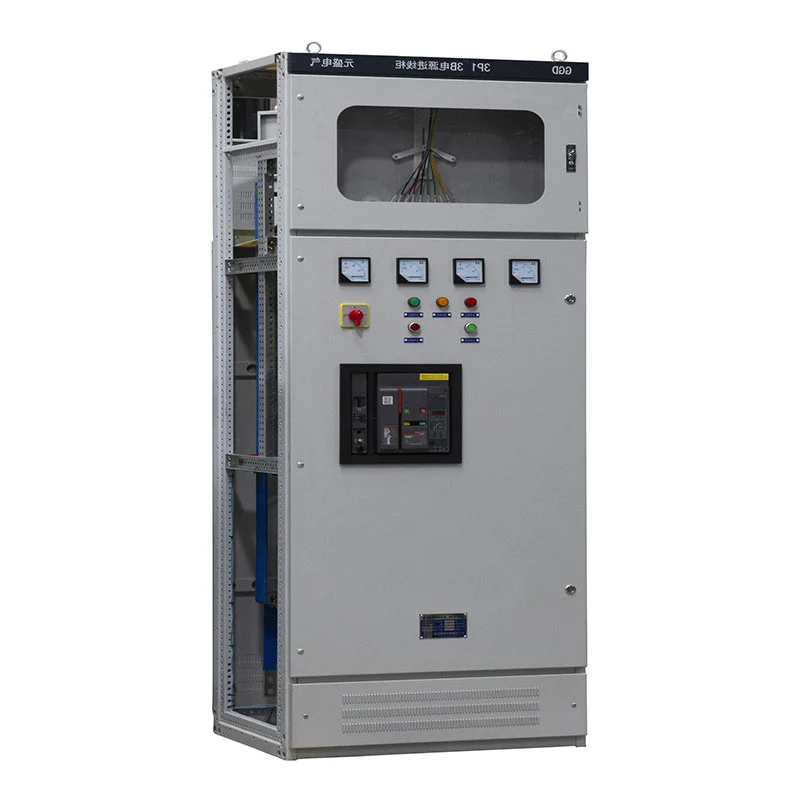

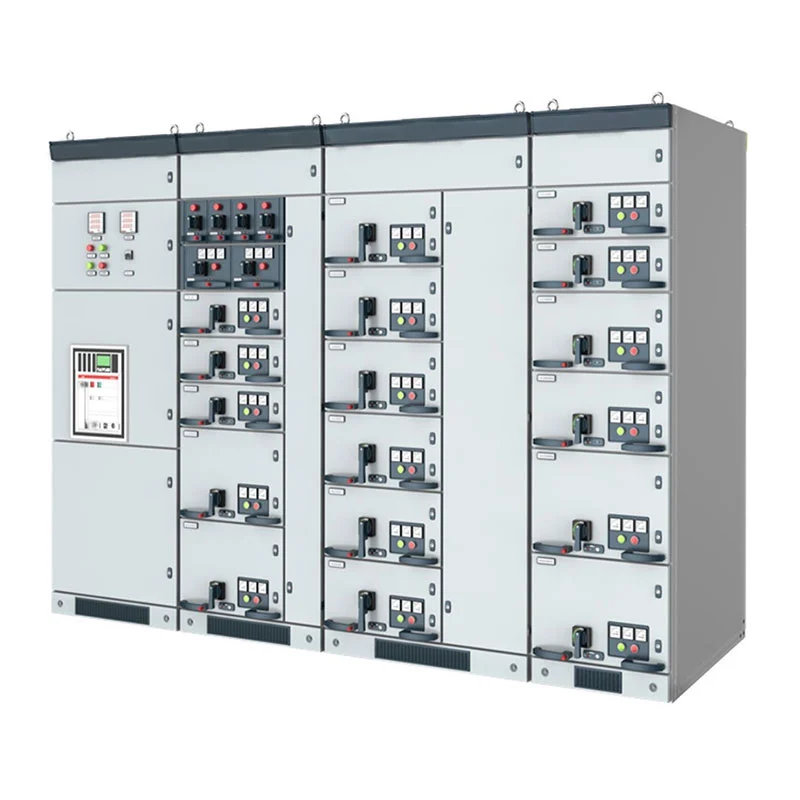

Panel dystrybucji zasilania niskiego napięcia GGD jest przeznaczony do zastosowań w dystrybucji zasilania w pomieszczeniach o częstotliwości znamionowej 50 Hz i znamionowym napięciu pracy do 380/400 V. Konstrukcja szafy, szyny miedziane, obwody sterujące i zabezpieczenia komponenty można konfigurować zgodnie z wymaganiami projektu. Rozwiązanie nadaje się do elektrowni, podstacji, fabryki, przedsiębiorstwa górnicze, budynki komercyjne i inne obiekty dystrybucji energii elektrycznej.
Panel dystrybucji zasilania niskiego napięcia GGD został zaprojektowany jako scentralizowana jednostka dystrybucji niskiego napięcia. Może odbierać energię elektryczną z systemu poprzedzającego i rozprowadzać ją do wielu obwodów wyjściowych sprzętu, oświetlenie, silniki i inne obciążenia.

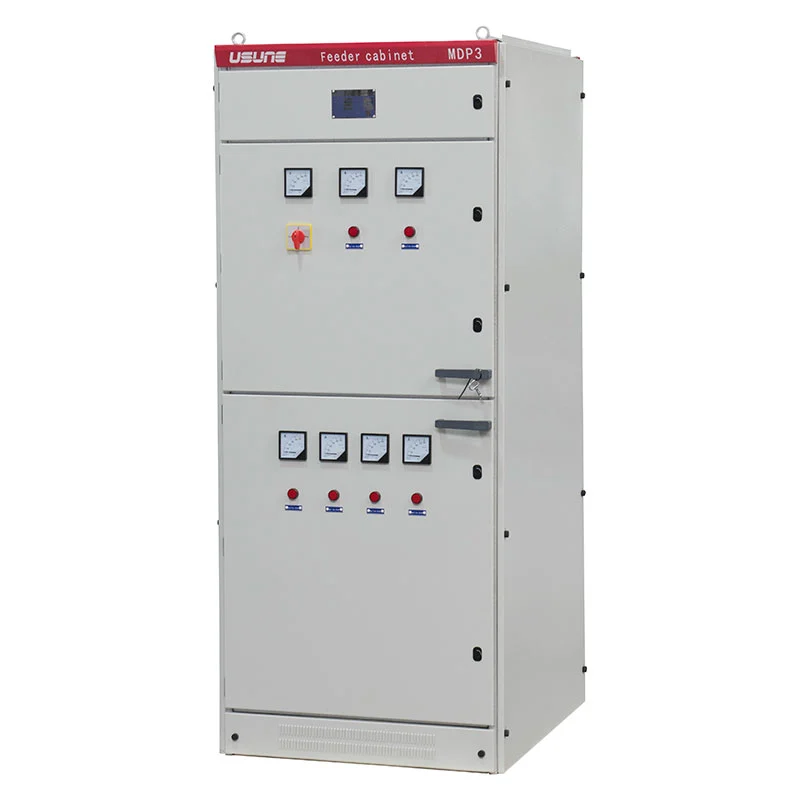

Szafę można zaaranżować jako szafę dopływową, rozdzielczą odpływową, szafkę kompensacyjną kondensatorów lub inne konfiguracje zgodnie ze schematem elektrycznym jednokreskowym. Ułatwia to integrację z systemem różnych przemysłowych i handlowych sieci dystrybucji.
Wewnętrzny układ oddziela główne komponenty elektryczne i okablowanie sterujące zgodnie z projektem. Wyłączniki uniwersalne, wyłączniki kompaktowe, wyłączniki nadprądowe, styczniki, przekaźniki, mierniki i inne komponenty można wybrać zgodnie z wymaganymi funkcjami obwodu.
W przypadku projektów wymagających niestandardowych marek lub specyfikacji komponentów Usune może koordynować wybór komponentów z kupującym przed produkcją.
Rama szafy i ścianki działowe wykonane są z blachy stalowej walcowanej na zimno. Grubość blachy referencyjnej wynosi ≥2 mm, z wykończonymi krawędziami poddanymi obróbce w celu zmniejszenia ostrych krawędzi podczas obsługi i konserwacji.
Konstrukcja szafy została zaprojektowana tak, aby zapewnić wystarczającą wytrzymałość mechaniczną do normalnej pracy, jednocześnie umożliwiając dostęp w celu kontroli, okablowania i wymiany komponentów. Drzwi przednie i tylne zaprojektowano tak, aby były praktyczne obsługi i konserwacji.
Na szyny główne i odgałęzione stosowana jest miedź elektrolityczna. Mogą to być materiały izolacyjne i termokurczliwe być nałożony na system szyn zbiorczych, aby utrzymać wymaganą wydajność dielektryczną.
Dla układu szyn zbiorczych zapewniona jest identyfikacja faz, natomiast połączenia szyn zbiorczych są przetwarzane zgodnie z wymagana metoda podłączenia elektrycznego. W razie potrzeby można również zapewnić elastyczne połączenie szyn zbiorczych pomiędzy most autobusowy dochodzący i główny wyłącznik automatyczny.
Wzdłuż kierunku montażu szafy ułożona jest dedykowana szyna miedziana PE. Elementy wymagające uziemienia mogą być podłączone poprzez system PE, z zaciskami uziemiającymi przeznaczonymi do podłączenia do zewnętrznej sieci uziemiającej.
Przedział kablowy może również zarezerwować wystarczającą ilość miejsca na głowice kablowe i związaną z nimi instalację przekładnika prądowego zgodnie z rysunkiem projektu.
Szafy wejściowe mogą być wyposażone w uniwersalne wyłączniki automatyczne i odpowiadające im funkcje zabezpieczające. The dostarczona konfiguracja może obejmować wyłączniki automatyczne z zabezpieczeniem przed zbyt niskim napięciem oraz funkcje opóźnienia czasowego zgodnie z projektem elektrycznym.
Konfiguracja zabezpieczeń i sterowania jest określana na podstawie wymagań projektu, a nie ograniczana do jednego stała kombinacja komponentów.
Obwody wychodzące można zaaranżować dla różnych obciążeń i wymagań dotyczących dystrybucji. Wyłączniki automatyczne, styczniki, przekaźniki termiczne i listwy zaciskowe można wybrać zgodnie z prądem znamionowym i wymaganiami kontrolnymi każdego z nich podajnik.
Układ szafy umożliwia przejrzystą identyfikację obwodów, a numery urządzeń i etykiety okablowania są rozmieszczone w sposób ułatwiający inspekcja i konserwacja.
W przypadku zastosowań silnikowych szafa może integrować obwody sterujące silnikiem z odpowiednimi wyłącznikami i zabezpieczeniami komponenty. Aby ułatwić pracę, na panelu szafy można umieścić lampki sygnalizacyjne Start/Stop oraz identyfikację obwodów operatorzy szybko identyfikują poszczególne obwody silnika.
Wtórne obwody sterujące są okablowane zgodnie z zatwierdzonymi rysunkami elektrycznymi. Elastyczne przewodniki są ułożone w zorganizowane wiązki, z odpowiednią izolacją i tulejami stosowanymi w miejscach przechodzenia przewodów przez elementy ruchome lub obszary narażone mechanicznie.
Przekroje odniesienia obejmują 1,5 mm² dla obwodów sterowania i napięcia przemiennego oraz 2,5 mm² dla obwodów prądu przemiennego, z zastrzeżeniem ostatecznego projektu elektrycznego.
W listwach zaciskowych zastosowano elementy trudnopalne, a przewody są identyfikowane zgodnie z numeracją obwodów lub kierunek przewodu pokazany na rysunkach. Unika się ręcznie pisanych etykiet wewnętrznych; numery obwodów i wyposażenie identyfikatory są drukowane lub stemplowane na gorąco, co zapewnia przejrzystość i długoterminową konserwację.
Panel dystrybucji zasilania niskiego napięcia GGD został zaprojektowany w oparciu o następujące parametry referencyjne:
| Przedmiot | Specyfikacja |
| Typ produktu | Panel dystrybucji zasilania niskiego napięcia GGD |
| Napięcie znamionowe | 0,4 kV |
| Częstotliwość znamionowa | 50 Hz |
| Prąd znamionowy | Do 3150A |
| Stopień ochrony | IP23 |
| Instalacja | Wnętrz |
| Poziom zanieczyszczenia | Poziom 3 |
| Wysokość | ≤1000 m |
| Temperatura otoczenia | -10°C do +40°C |
| Dzienna średnia wilgotność względna | ≤95% |
| Średnia miesięczna wilgotność względna | ≤90% |
| Intensywność sejsmiczna | Do wielkości 8 |
Ostateczne parametry elektryczne, wymiary szafy i dobór podzespołów ustalane są zgodnie z akceptacją rysunek techniczny i wymagania projektowe.
| Model | Napięcie znamionowe (V) | Prąd znamionowy (A) | Znamionowy prąd zwarciowy wyłączalny (KA) | Znamionowy krótkotrwały prąd wytrzymywany (1 s) (kA) | Znamionowy szczytowy prąd wytrzymywany (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Kod produktu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
W fabrykach, warsztatach i zakładach górniczych panel dystrybucji zasilania niskiego napięcia GGD może pełnić funkcję centrali punkt dystrybucji urządzeń produkcyjnych, silników, oświetlenia i systemów pomocniczych.
Szafę można skonfigurować pod kątem sieci dystrybucyjnych w budynkach komercyjnych i wielopiętrowych, gdzie istnieje wiele wyjść obwody wymagają scentralizowanej ochrony, pomiarów i sterowania.
Elektrownie i podstacje mogą wykorzystywać sprzęt do dystrybucji energii pomocniczej niskiego napięcia i za nią instalacji elektrycznych, z konfiguracją wewnętrzną dostosowaną do schematu jednokreskowego projektu.
Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń. Referencyjna temperatura robocza wynosi od -10°C do +40°C, przy wysokość do 1000m.
Otaczające środowisko powinno być wolne od silnych wibracji, uderzeń i warunków korozyjnych. Kiedy wyjątkowy istnieją wymagania środowiskowe, warunki techniczne mogą zostać omówione wcześniej między Usune a kupującym produkcja.
Podczas montażu nachylenie urządzenia do płaszczyzny pionowej nie powinno przekraczać 5°. Prawidłowa instalacja pomaga utrzymać wyrównanie szafy, działanie drzwi i niezawodność połączeń elektrycznych.
Projekt i produkcja panelu dystrybucji zasilania niskiego napięcia GGD jest zgodna z obowiązującymi rozdzielnicami niskiego napięcia wymagania, w tym odpowiednie normy GB i IEC. Dostarczony sprzęt może być wyprodukowany wg najnowsze obowiązujące specyfikacje projektowe i zatwierdzoną dokumentację techniczną.
Kluczowe normy referencyjne obejmują GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 i inne obowiązujące normy elektryczne standardy określone w projekcie.
Działalność Usune w zakresie zarządzania produkcją i jakością wspierana jest przez systemy ISO 9001, ISO 14001 i ISO 45001. Produkty elektryczne mogą być również dostarczane z certyfikatem CE, wraz z odpowiednią dokumentacją testową zgodnie do konfiguracji produktu.
| Element porównawczy | Panel dystrybucji zasilania niskiego napięcia GGD | Rozdzielnica wysuwna | Szafka rozdzielcza typu stałego |
| Główny cel | Rozdział, sterowanie i ochrona zasilania niskonapięciowego | Częste przełączanie obwodów i konserwacja | Podstawowa dystrybucja mocy |
| Typowe napięcie | 0,4 kV | Niskie/średnie napięcie w zależności od konfiguracji | Niskie napięcie |
| Struktura gabinetu | Stała szafka modułowa | Wysuwana konstrukcja szuflady/wózka | Instalacja stała |
| Dostęp do obwodu | Konserwacja przodu i tyłu w zależności od projektu | Szybkie wycofanie jednostek funkcjonalnych | Konwencjonalny dostęp konserwacyjny |
| Elastyczność konfiguracji | Wysoki | Bardzo wysoki | Umiarkowany |
| System szyn zbiorczych | Szyny główne i odgałęzione miedziane | Układ szyn zbiorczych podzielony na przedziały | Szyny zbiorcze miedziane lub aluminiowe |
| Odpowiednie obciążenia | Podajniki, silniki, oświetlenie, układy pomocnicze | Wiele zasilaczy i obwodów sterowania silnikiem | Ogólne obciążenia dystrybucyjne |
| Podejście konserwacyjne | Kontrola i wymiana na poziomie komponentów | Wycofanie jednostki funkcjonalnej w celu konserwacji | Konserwacja na poziomie komponentów |
| Dostosowanie projektu | Schemat jednoliniowy i dostosowywanie w oparciu o komponenty | Możliwość dostosowania konfiguracji szuflad | Podstawowa personalizacja konfiguracji |
| Typowe zastosowania | Fabryki, podstacje, elektrownie, budynki | Dystrybucja przemysłowa i sterowanie silnikami | Dystrybucja komercyjna i ogólnego przeznaczenia |
Panel dystrybucji zasilania niskiego napięcia GGD jest szczególnie odpowiedni, gdy projekt wymaga solidnej centrali szafa rozdzielcza o przejrzystej strukturze wewnętrznej, systemie szyn zbiorczych miedzianych i elastycznym doborze dopływów, obwody odpływowe i sterujące.
Do projektów, w których najważniejsza jest szybka wymiana poszczególnych jednostek funkcjonalnych, wersja wysuwna konfiguracja może być bardziej odpowiednia. Dla prostszych sieci dystrybucyjnych z mniejszą liczbą zmian obwodów, typ stały szafka może stanowić prostsze rozwiązanie.
Usune może wybrać konstrukcję szafy, wyłączniki automatyczne, rozmieszczenie szyn zbiorczych, elementy sterujące i okablowanie wewnętrzne zgodnie ze schematem jednokreskowym projektu i wymaganiami technicznymi.
Panel dystrybucji zasilania niskiego napięcia GGD został wykorzystany w projekcie wystrzelenia rakiety Cas-space, wykazanie jego zastosowania w środowisku projektowym, w którym zorganizowana jest dystrybucja niskiego napięcia i instalacja elektryczna niezawodność sprzętu jest istotna.
Zhejiang Usune Electric Co., Ltd. ma ponad 14-letnie doświadczenie w dziedzinie sprzętu elektrycznego, wspierane przez doświadczony zespół badawczo-rozwojowy zdolny do opracowania konfiguracji zgodnie z wymaganiami specyficznymi dla projektu.
Od komponentów elektrycznych i produkcji szaf po okablowanie wewnętrzne i kontrolę końcową, Usune stosuje kontrolę procedury produkcji i kontroli jakości. Standardowy czas realizacji produkcji wynosi w zależności od zamówienia około 15–20 dni od konfiguracji i ilości zamówienia.
W przypadku projektów wymagających określonych wyłączników, elementów sterujących, wymiarów szafy, układu szyn zbiorczych lub konfiguracji okablowania, Usune może opracować sprzęt w oparciu o schemat jednokreskowy kupującego i dane techniczne specyfikacje.
Standardowe napięcie znamionowe odniesienia wynosi 0,4 kV, a częstotliwość znamionowa 50 Hz. Ostateczne parametry zależą od projektu projekt.
Dostarczona konfiguracja może osiągnąć 3150 A, w zależności od wybranego wyłącznika, szyny zbiorczej i ogólnej instalacji elektrycznej projekt.
Tak. Wymiary szafy, elementy elektryczne, obwody wejściowe i wyjściowe, funkcje sterujące, szyna zbiorcza aranżacje i inne szczegóły można dostosować zgodnie z zatwierdzonymi rysunkami.
Konfiguracja może obejmować wyłączniki uniwersalne, wyłączniki kompaktowe, wyłączniki miniaturowe, styczniki, przekaźniki termiczne, liczniki i inne podzespoły według wymagań projektu.
Normalny okres produkcji wynosi około 15–20 dni, w zależności od ilości i konfiguracji technicznej.
Tak. Usune może zapewnić personalizację OEM i projektową, w tym określone konfiguracje komponentów i klienta wymagania.
Komponenty i zmontowane szafy poddawane są kontroli podczas produkcji, a następnie rutynowej kontroli i testom przesyłka. Odpowiednia dokumentacja testowa może zostać dostarczona zgodnie z wymaganiami projektu.
