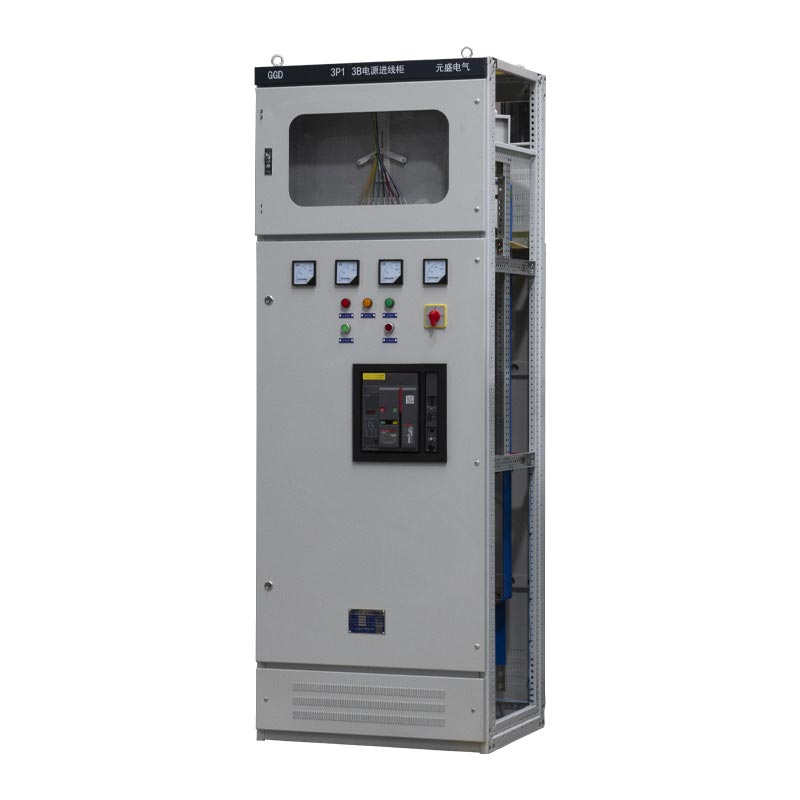

Szafka rozdzielcza niskiego napięcia typu stacjonarnego

Szafa rozdzielcza niskonapięciowa Usune GGD o stałym napięciu została specjalnie zaprojektowana do systemów dystrybucji zasilania AC 50 Hz o znamionowym napięciu pracy 380V i znamionowym prądzie pracy do 3150A. Służy jako główny węzeł kontrolny do urządzeń zasilających, oświetleniowych i dystrybucyjnych, stabilnie i wydajnie realizując funkcje dystrybucji energii.

Produkt ten, opracowany w odpowiedzi na potrzeby sektorów energetycznych, użytkowników energii i jednostek projektowych, charakteryzuje się zaawansowaniem technologii i stanowi idealne ulepszenie tradycyjnej rozdzielnicy niskiego napięcia. Jako podstawowy produkt wiodącego Chińczyka producenta, łączy w sobie niezawodną wydajność, bezpieczną obsługę i wygodną konserwację, co czyni go preferowanym wybór dla użytkowników na całym świecie poszukujących godnego zaufania dostawcy dystrybucji energii niskiego napięcia. Wykorzystanie produkcji możliwości zaawansowanych chińskich fabryk, jego jakość jest gwarantowana.

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Podstawowe parametry techniczne

1. Częstotliwość znamionowa: 50 Hz
2. Znamionowe napięcie robocze: 380 V AC
3. Znamionowy prąd roboczy: do 3150A
4. Obowiązujące normy: IEC439, GB 7251, IEC60056 itp.
5. Stopień ochrony: IP30–IP54 (konfigurowalny)
6. Zdolność zrywania: wysoka, doskonała stabilność dynamiczna i termiczna

Zgodność i zapewnienie jakości

1. Normy międzynarodowe

Szafa rozdzielcza niskiego napięcia typu stacjonarnego jest w pełni zgodna z podstawowymi międzynarodowymi normami elektrycznymi, zapewniając globalne zastosowanie i niezawodność. Normy te obejmują: IEC60056 (Wysokonapięciowe wyłączniki automatyczne prądu przemiennego), IEC60099 (Ochronniki przepięć z tlenkiem metalu bez przerw AC), IEC60129 (Rozłączniki prądu przemiennego i przełączniki uziemiające), IEC60185 (Przekładniki prądowe), IEC60186 (Przekładniki napięciowe) i IEC60298 (Rozdzielnice w metalowej obudowie 1 kV–50 kV prądu przemiennego).

2. Normy krajowe i branżowe

Rozdzielnica spełnia rygorystyczne chińskie normy krajowe i branżowe, w tym: GB/T7251.12-2013 (Niskonapięciowe zespoły rozdzielnic i sterownic), GB1207 (Przekładniki napięciowe), GB1208 (Przekładniki prądowe), GB50150-2006 „Norma dotycząca badań odbiorczych sprzętu elektrycznego w instalacjach elektrycznych” i DL/T 5004-2004 „Techniczna Specyfikacja projektowania układów prądu stałego w energetyce”.

3. Rygorystyczne testy i inspekcje

- Kontrola wizualna: Przeprowadzana jest kompleksowa kontrola wizualna i wymiarowa stylu szafki, wymiary, projekt konstrukcyjny, a także dobór, układ, okablowanie, proces instalacji i powłoka powierzchniowa elementów wewnętrznych w celu zapewnienia zgodności z wymaganiami technicznymi oraz prowadzona jest ewidencja.

- Testy fabryczne: Każda rozdzielnica przechodzi testy i inspekcje fabryczne zgodnie z obowiązującymi przepisami krajowymi i standardy branżowe przed opuszczeniem fabryki oraz autentyczne zapisy z testów, aby upewnić się, że produkt spełnia standardy przed dostawą.

Wymagania dotyczące środowiska operacyjnego

1. Temperatura otoczenia: -5 ℃ do +40 ℃, średnia 24-godzinna temperatura ≤ +35 ℃
2. Wysokość: ≤ 2000 m (instalacja wewnętrzna)
3. Wilgotność względna: ≤ 50% przy +40℃, może być złagodzona w niskich temperaturach (np. ≤ 90% przy +20℃), biorąc pod uwagę kondensacja na skutek zmian temperatury.
4. Kąt montażu: Kąt z płaszczyzną pionową ≤ 5°
5. Wymagania środowiskowe: wolne od silnych wibracji, uderzeń i substancji żrących; specjalne wymagania można negocjować z producentem.

Podstawowe zalety wydajności

1. Wysoka zdolność zrywania i duża stabilność

Solidna konstrukcja, odporna na duże prądy zwarciowe i stabilną pracę w ekstremalnych warunkach warunki elektryczne.

2. Elastyczna konfiguracja

Modułowe rozwiązania elektryczne obsługują różne kombinacje, dostępnych jest wiele serii, które można dostosować do różnych scenariusze zastosowań.

3. Praktyczny i trwały

Nowatorska konstrukcja, wysoki poziom ochrony, pyłoszczelność, odporność na wilgoć i uderzenia, wydłużająca żywotność.

4. Bezpieczny i łatwy w utrzymaniu

Przejrzysty układ, łatwo dostępne komponenty, wygodna obsługa, redukcja przestojów i uproszczenie konserwacji. 5. Szerokie zastosowanie: szerokie zastosowanie w elektrowniach, podstacjach, fabrykach, budynkach komercyjnych i projekty infrastrukturalne.

Przypadki zastosowań w świecie rzeczywistym

Przypadek 1: Projekt dystrybucji energii dla dużej kopalni węgla kamiennego

1. Kontekst projektu: Duża grupa wydobywcza węgla potrzebowała niezawodnego systemu dystrybucji energii niskiego napięcia dla swojej firmy sprzęt do górnictwa podziemnego i obiekty na powierzchni, narażone na trudne warunki, takie jak kurz, wilgoć i wibracje.
2. Rozwiązanie: Firma Usune dostarczyła 36 szaf rozdzielczych niskonapięciowych serii GGD o stałym napięciu, dostosowanych do stopnia ochrony IP54 instalacja zabezpieczająca i odporna na wibracje.
3. Wyniki zastosowania: Stabilna praca przez ponad 5 lat bez większych awarii elektrycznych; częstotliwość konserwacji zmniejszona o 30% w porównaniu do starszego sprzętu; brak wypadków związanych z bezpieczeństwem elektrycznym, poprawiający wydajność wydobycia.

Przypadek 2: Projekt modernizacji podstacji miejskiej

1. Tło projektu: Miejska podstacja wymagała modernizacji starzejącego się systemu dystrybucji energii zwiększenie wydajności i niezawodności zasilania w celu zaspokojenia potrzeb energetycznych mieszkańców i przedsiębiorstw.
2. Rozwiązanie: Zastosowano rozdzielnicę Usune GGD o prądzie znamionowym 3150A, integrującą inteligentny monitoring i funkcje ochronne.
3. Efekty zastosowania: Wydajność dystrybucji energii wzrosła o 40%, zaspokajając szczytowe zapotrzebowanie na moc; czas reakcji na usterkę zmniejszone o 60%, skracając czas trwania przerwy w dostawie prądu; zgodny ze standardami State Grid, osiągając doskonałe wyniki akceptacja.

Dane techniczne

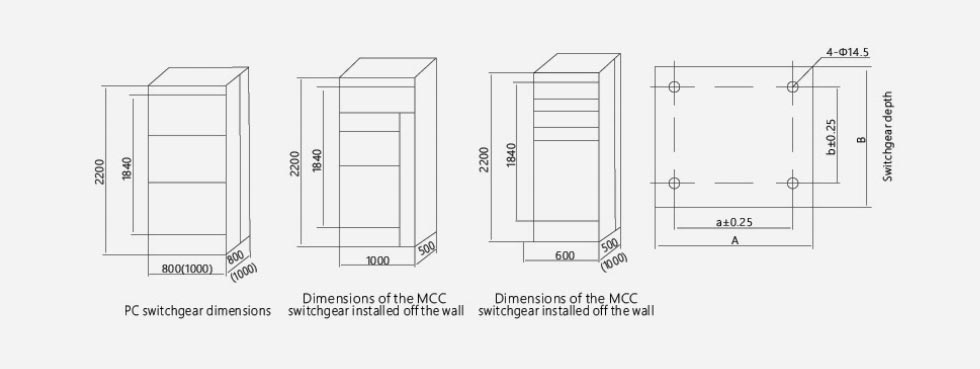

Wymiary zewnętrzne produktu

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jaki jest stopień ochrony szafy rozdzielczej niskiego napięcia Usune GGD o stałym napięciu i w jaki sposób jest ona dostosowana do różnych środowisk?

Odp.: Standardowy stopień ochrony to IP30, z możliwością dostosowania do IP54. Wyższe stopnie ochrony (np. IP54) to pył i odporny na wilgoć, odpowiedni do kopalń, fabryk i wilgotnych środowisk; do środowisk korozyjnych, dostępne są powłoki antykorozyjne i specjalistyczne materiały spełniające indywidualne potrzeby.

P2: Jaka jest żywotność produktu i jaka jest wymagana rutynowa konserwacja?

Odp.: Normalny okres użytkowania wynosi 15-20 lat. Konserwacja rutynowa obejmuje: kwartalne odpylanie, sprawdzanie elementów złącznych i stan działania komponentu; coroczne kompleksowe testowanie rezystancji izolacji i funkcja zabezpieczająca kalibracja. Właściwa konserwacja może wydłużyć żywotność i zapewnić stabilną pracę.

P3: Czy Usune może zapewnić niestandardowe rozwiązania dla specjalnych napięć/prądów lub konstrukcji?

O: Tak. Jako profesjonalny producent oferujemy pełną personalizację: regulację napięcia znamionowego (220V/400V) i prądowym (do 3150A), modyfikując wymiary, układ podzespołów i funkcje; nasz zespół inżynierów będzie pracował ściśle ze sobą współpracować, aby zaprojektować niestandardowe rozwiązania zgodne z normami IEC/GB.
