Wyłącznik izolacji powietrza w pomieszczeniu

Wyłącznik izolujący powietrze w pomieszczeniach serii Usune GN to podstawowy produkt elektryczny wysokiego napięcia opracowany niezależnie przez firmę Zhejiang Usune Electric Co., Ltd., wiodący dostawca sprzętu elektrycznego wysokiego napięcia w Chinach. Integracja najnowsze krajowe technologie badawczo-rozwojowe i procesy produkcyjne, jest specjalnie zaprojektowany do zastosowań wysokoprądowych warunków pracy na wyjściach generatorowych dużych elektrowni i hut, wypełniając lukę rynkową wysokowydajne wewnętrzne wyłączniki wysokoprądowe.

Przełącznik ten charakteryzuje się elastyczną konstrukcją, umożliwiającą złożenie go w trzy niezależne jednobiegunowe jednostki lub skonfigurowane jako trójbiegunowe urządzenie zintegrowane w celu dostosowania do różnych układów przestrzennych i wymagań użytkowych, w zależności od potrzeb instalacyjnych w miejscu instalacji. Jego podstawową funkcją jest zapewnienie niezawodnej izolacji zasilania podczas konserwacja urządzeń i systemów elektrycznych. Tworząc wyraźną przerwę w obwodzie, zapewnia bezpieczeństwo personel konserwacyjny i integralność sprzętu, spełniając podstawowe wymagania dotyczące izolacji wysokiego napięcia systemy zasilania.

Projekt produktu i opis modelu

1. Zalety projektu konstrukcyjnego

Seria Usune GN przyjmuje solidną naukowo konstrukcję konstrukcyjną, łączącą kompaktowy układ i wygodę operacja. Trójbiegunowa zintegrowana konfiguracja skutecznie oszczędza miejsce instalacyjne, a jednocześnie jest niezależna jednobiegunowa konstrukcja ułatwia indywidualną konserwację i wymianę, zwiększając elastyczność produktu i łatwość konserwacji. W przełączniku zastosowano wysokiej jakości materiały przewodzące i izolacyjne, zapewniające doskonałą przewodność poprawiając jednocześnie wydajność izolacji i żywotność, spełniając długoterminowe wymagania dotyczące stabilnej pracy w pomieszczeniach o wysokim napięciu.

2. Wyjaśnienie kodu modelu

Numery modeli wewnętrznych przełączników izolujących powietrze serii Usune GN są zgodne ze znormalizowanymi zasadami kodowania, dzięki czemu są jasne i łatwe do zrozumienia, pozwalające klientom wybrać odpowiednią specyfikację zgodnie z ich rzeczywistymi potrzebami. Typowe modele to GN□--20DW/8000--80. Konkretne znaczenie każdego kodu (od lewej do prawej) jest następujące:

- G: Rozłącznik (podstawowy typ produktu, wskazujący główną funkcję produktu polegającą na izolacji zasilania)
- N: typ wewnętrzny (wskazuje, że produkt jest przeznaczony do instalacji wewnętrznej)
- □: Numer seryjny projektu (rozróżnia różne wersje projektu w ramach tej samej serii)
- 20: Napięcie znamionowe (jednostka: kV, wskazujące najwyższe napięcie, jakie przełącznik może stabilnie wytrzymać)
- D: Przełącznik z uziemieniem (wyposażony w funkcję uziemienia zapewniającą bezpieczne rozładowanie podczas konserwacji)
- W: typ przeciw zanieczyszczeniom (zwiększona skuteczność zapobiegania zanieczyszczeniom, odpowiedni do trudnych warunków wewnętrznych o wysokiej poziom zanieczyszczeń)
- 8000: Prąd znamionowy (jednostka: A, wskazujący maksymalny prąd, jaki wyłącznik może stale wytrzymać)
- 80: Znamionowy prąd krótkotrwały wytrzymywany (jednostka: kA, wskazujący maksymalny prąd zwarciowy, jaki może wytrzymać wyłącznik wytrzymać w określonym czasie)

Parametry techniczne

Usune wyznaje zasadę profesjonalnej precyzji; Izolacja powietrza w pomieszczeniach serii GN... Przełącznik może się pochwalić kompleksowe parametry techniczne spełniające różnorodne potrzeby w różnych scenariuszach przemysłowych. Wszystkie parametry podlegają rygorystyczne testy i weryfikacja fabryczna w celu zapewnienia zgodności z normami i stabilnego działania produktu:

- Napięcie znamionowe: 12 kV, 20 kV, 35 kV (trzy specyfikacje dostosowane do różnych konfiguracji systemów zasilania wysokiego napięcia)
- Prąd znamionowy: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (osiem specyfikacji dostosowanych do wysokiego prądu warunki na wyjściach generatora)
- Typ produktu: nieuziemiony, z pojedynczym uziemieniem, typ przezścienny (trzy typy dostosowane do różnych instalacji środowiska i wymagania funkcjonalne)

Warunki użytkowania

1. Temperatura otoczenia: -50 ℃ ~ + 50 ℃ (stabilna praca w środowiskach o ekstremalnych temperaturach)
2. Wysokość: ≤2000 m (Możliwość dostosowania można zwiększyć na żądanie w przypadku wysokości ≥2500 m)
3. Ciśnienie wiatru: ≤700Pa (równoważne prędkości wiatru ≤34m/s, odpowiednie dla dobrze wentylowanych pomieszczeń wewnętrznych)
4. Intensywność sejsmiczna: ≤8 (wytrzymuje umiarkowane skutki trzęsienia ziemi, zapewniając stabilną pracę w obszarach podatnych na trzęsienia ziemi obszary)
5. Grubość lodu: ≤20 mm (odpowiednia do zimnych pomieszczeń, w których możliwe jest oblodzenie)
6. Stopień zanieczyszczenia: klasa III, IV (konstrukcja odporna na zanieczyszczenia, odpowiednia do środowisk wewnętrznych o dużym zapyleniu lub zanieczyszczenie chemiczne)
7. Miejsce instalacji: Wolne od zagrożeń łatwopalnych i wybuchowych, korozji chemicznej i silnych wibracji (specjalne warunki użytkowania mogą zostać ustalone w drodze negocjacji między użytkownikiem a producentem)

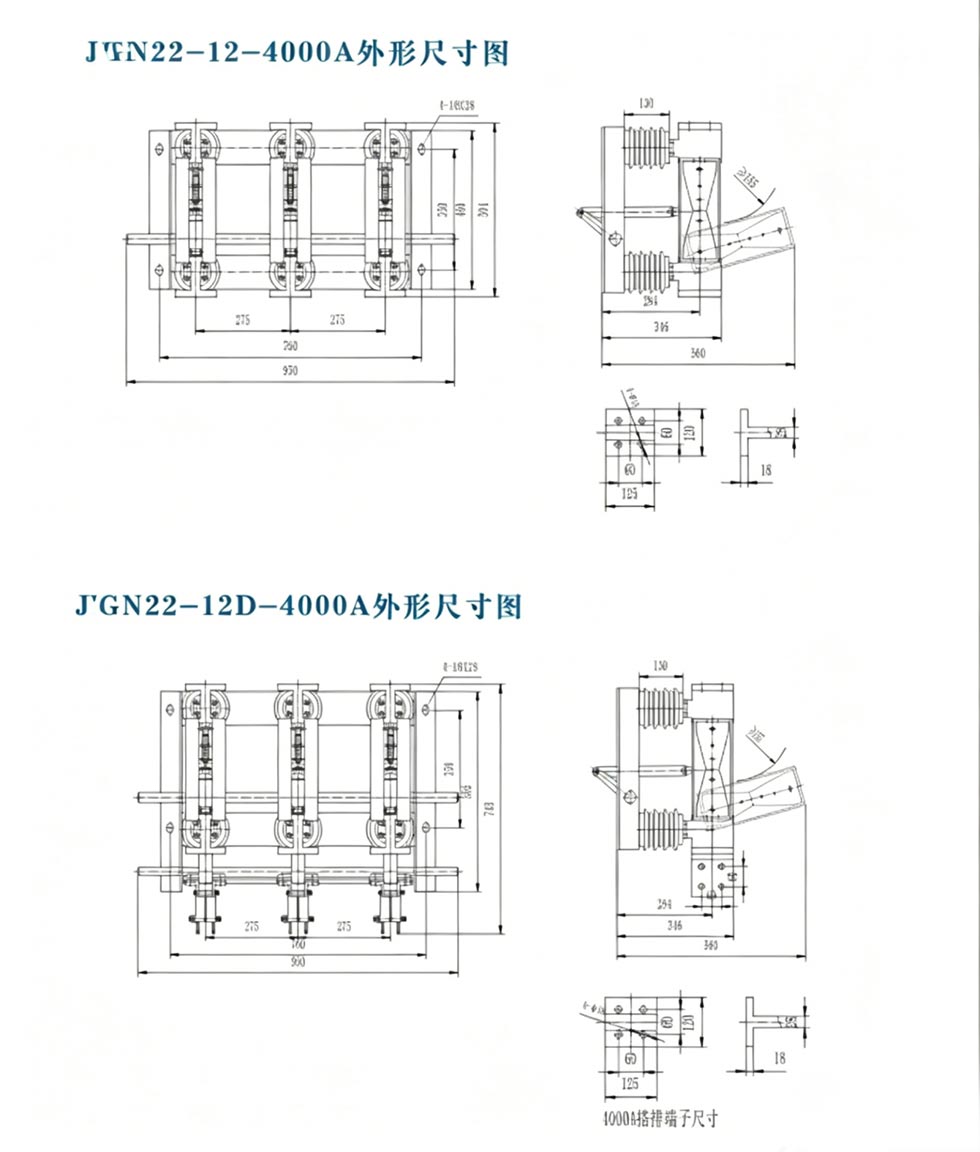

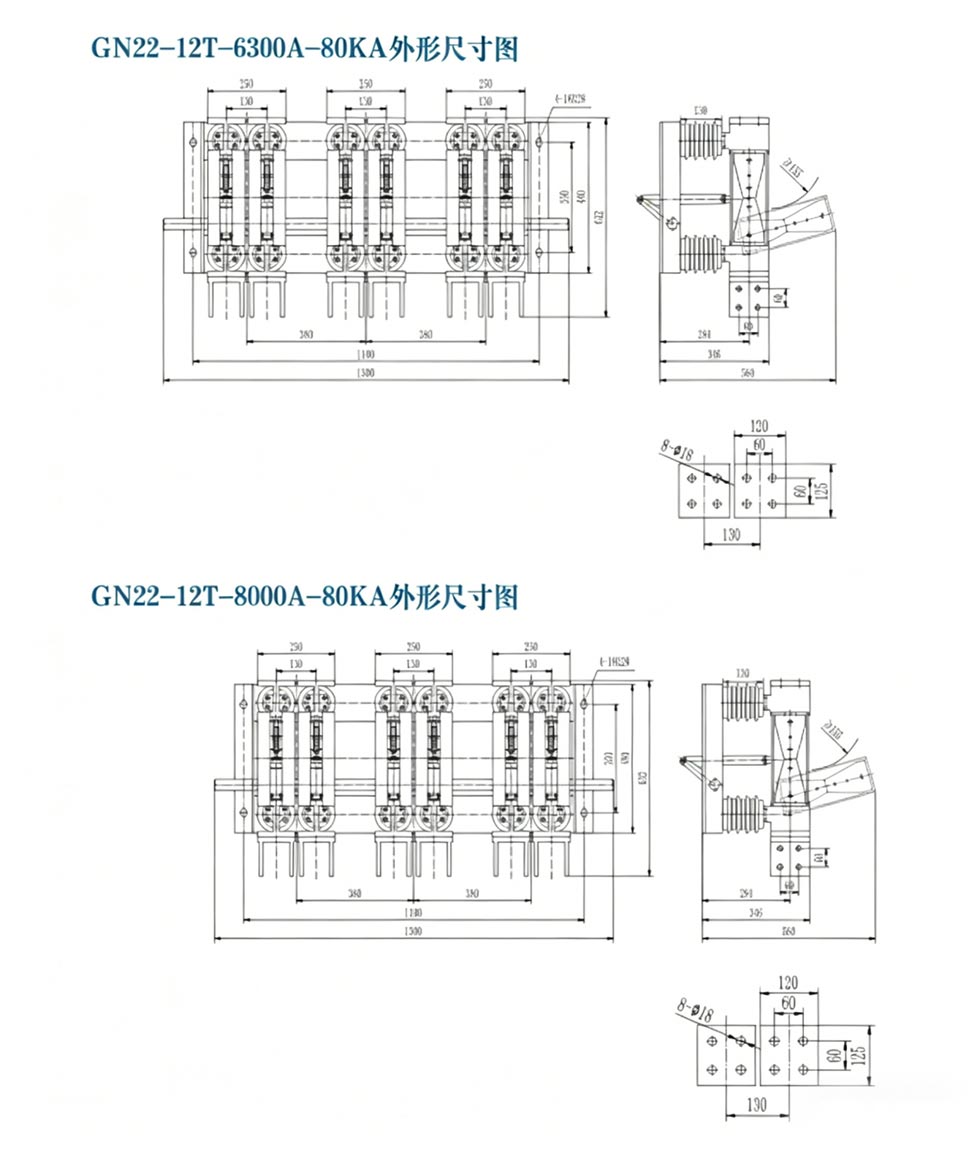

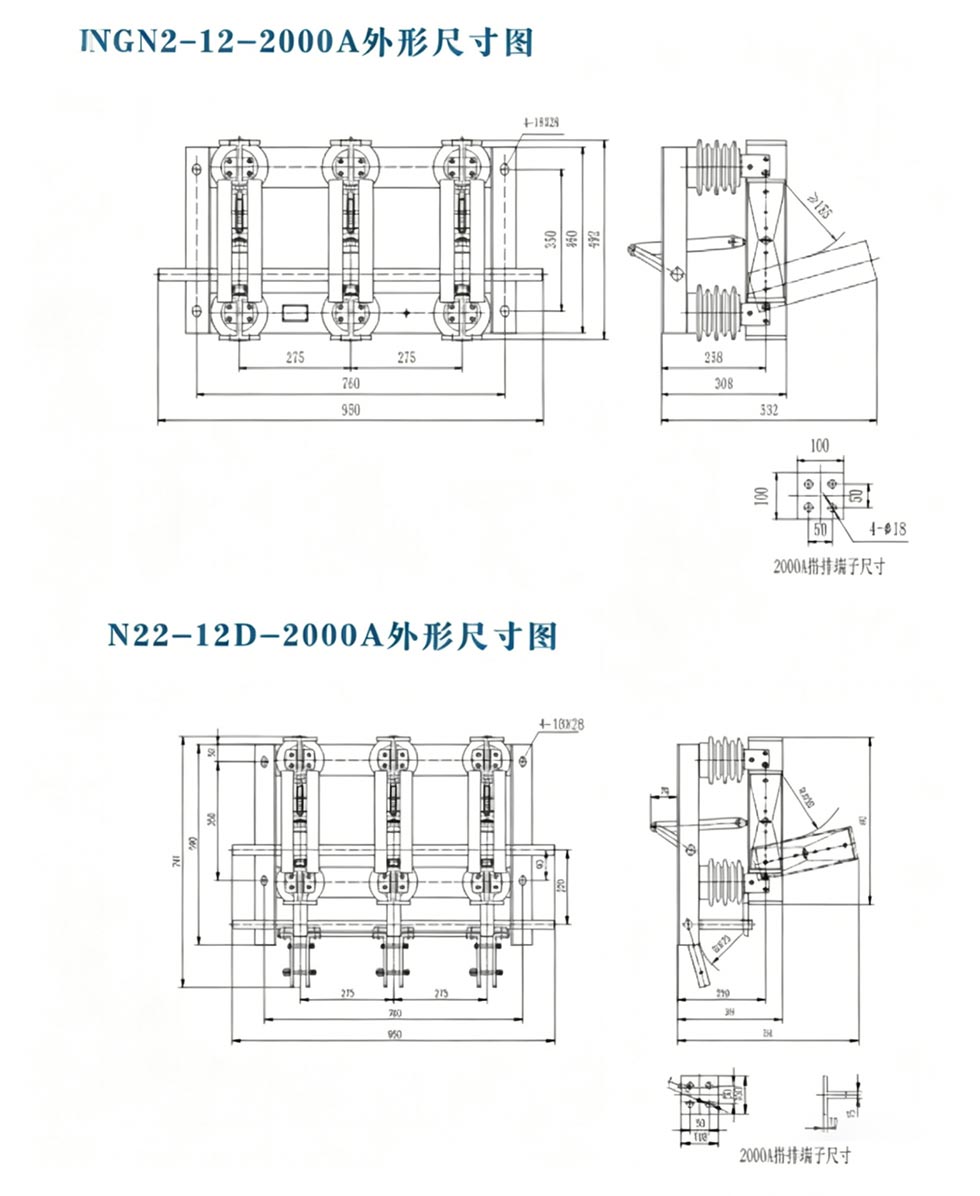

Wymiar zewnętrzny

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Przypadek aplikacji w świecie rzeczywistym

Studium przypadku: Duża elektrownia węglowa w Shandong w Chinach

Duża elektrownia węglowa w prowincji Shandong w Chinach, o mocy zainstalowanej 2×600 MW, wymaga wyłącznik wysokoprądowy na wyjściu generatora, zapewniający bezpieczną konserwację agregatów prądotwórczych i mocy systemu. Po dogłębnym badaniu i porównaniu elektrownia wybrała zasilacze Usune GN do zastosowań wewnętrznych 20 kV/8000 A rozłącznik wysokiego napięcia (z uziemnikiem, odporny na zanieczyszczenia). Jako wyznaczony producent, Usune zapewnia dostosowane wskazówki dotyczące instalacji i obsługę posprzedażną. Produkt działa stabilnie już od trzech lat lat od jego wdrożenia w 2023 r.

Podczas pracy wyłącznik wytrzymał próbę wysokiego prądu i trudnych warunków wewnętrznych (stopień zanieczyszczenia IV) bez żadnych usterek, takich jak słaby styk lub uszkodzenie izolacji. Skutecznie spełnił zadanie izolacji zasilania podczas konserwacji agregatu prądotwórczego, zapewniając bezpieczeństwo personelu obsługującego i normalną pracę elektrowni roślina. Klient wysoko ocenia wydajność produktu i profesjonalną obsługę Usune i podpisał umowę o długoterminowej współpracy z firmą Usune wyznaczającą ją jako dostawcę rozłączników.

Często zadawane pytania

P1: Jaka jest podstawowa funkcja przełącznika izolacji powietrza w pomieszczeniach serii Usune GN i czy można go używać do przerywania prąd obciążenia?

A1: Podstawową funkcją jest zapewnienie niezawodnej izolacji zasilania podczas konserwacji sprzętu elektrycznego i systemy. Tworząc wyraźną przerwę w obwodzie, zapewnia bezpieczeństwo personelu konserwującego i sprzętu. To Należy podkreślić, że ten produkt jest urządzeniem izolującym zasilanie, a nie rozłącznikiem obciążenia. Nie może służyć do przerywania prądu obciążenia lub prądu zwarciowego; można go używać tylko wtedy, gdy obwód jest nieobciążony lub po przerwaniu prądu obciążenia przez inny sprzęt przełączający.

P2: Czy wewnętrzny wyłącznik izolujący powietrze serii Usune GN można dostosować tak, aby spełniał określone warunki użytkowania w miejscu instalacji?

Odpowiedź 2: Tak. Jako profesjonalny producent Usune posiada wszechstronne możliwości badawczo-rozwojowe i dostosowywania. Dla użytkownicy o specjalnych warunkach użytkowania (takich jak wysokość ≥2500 m, specjalny poziom zanieczyszczeń lub specjalna instalacja). wymagania przestrzenne), możemy zaangażować się w dogłębną komunikację w celu dostosowania projektu produktu i parametrów w oparciu o rzeczywistych warunków na miejscu, zapewniając rozwiązania dostosowane do indywidualnych potrzeb. Specjalne warunki użytkowania określane są poprzez negocjacje między użytkownikiem a producentem, aby upewnić się, że produkt nadaje się do pracy na miejscu środowisko i rzeczywiste potrzeby.
