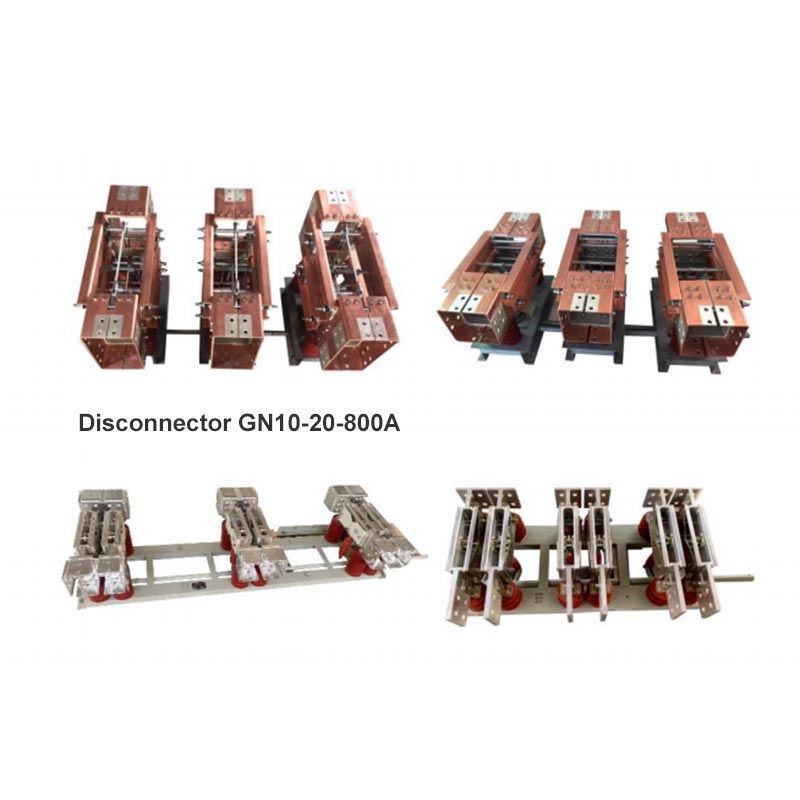

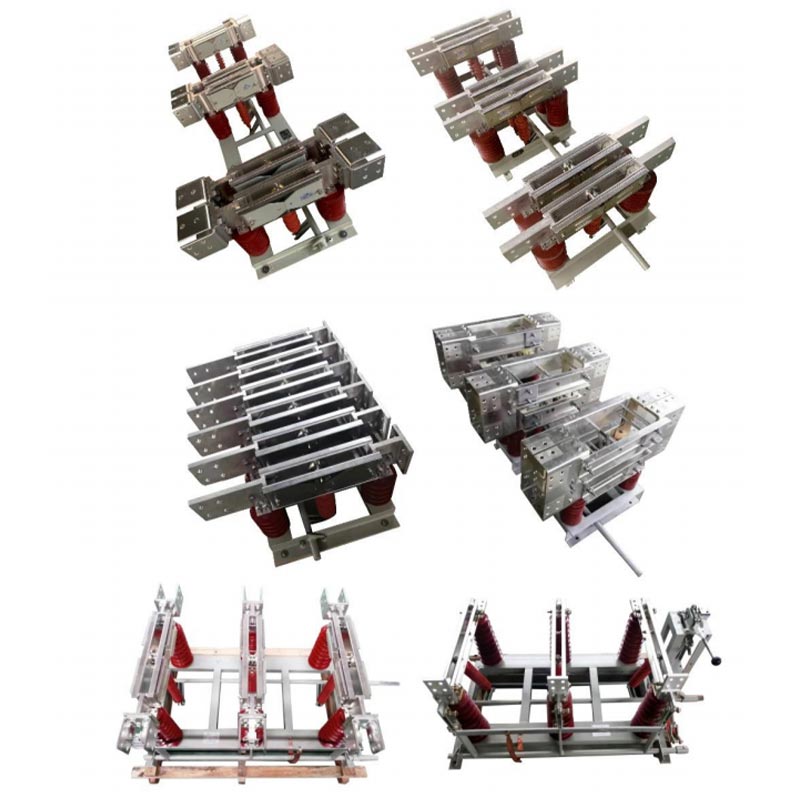

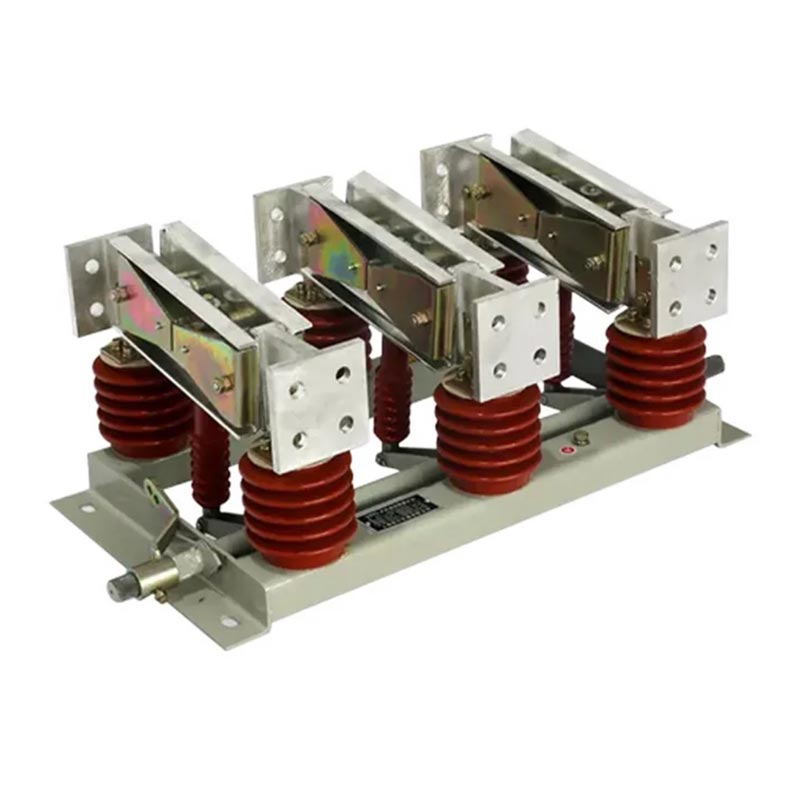

Wyłącznik izolujący typu wewnętrznego

Wyłącznik izolacyjny typu wewnętrznego serii GN jest urządzeniem przełączającym bez obciążenia, zaprojektowanym specjalnie do zastosowań wewnętrznych systemy wysokiego napięcia. Osiąga fizyczne odłączenie zasilania poprzez zapewnienie widocznej szczeliny izolacyjnej, dzięki czemu jest podstawowe urządzenie do bezpiecznej konserwacji sprzętu i systemów elektrycznych.

Cechy konstrukcyjne

1. Konstrukcja modułowa: składa się z trzech niezależnych jednostek jednobiegunowych, które można elastycznie łączyć w jednostkę trójbiegunową zintegrowana konstrukcja, którą można dostosować do różnych scenariuszy instalacji.

2. Wysokoprądowy system przewodności: wykorzystuje styki ze stopu miedzi o wysokiej wytrzymałości, zapewniające doskonałą przewodność i stabilność termiczną, wytrzymującą długotrwałą pracę z prądami do 10 000A.

3. Niezawodna izolacja: wyposażona w wysokiej jakości izolatory przeciw zanieczyszczeniom, odpowiednie dla klasy III i Środowiska zanieczyszczeń IV.

4. Opcjonalny uziemnik: Niektóre modele posiadają wbudowany uziemnik, zapewniający bezpieczne uziemienie izolacji obwodu i zwiększające bezpieczeństwo operacyjne.

Opis modelu

Obowiązujące standardy

Jako profesjonalny dostawca sprzętu elektrycznego wysokiego napięcia, Usune ściśle przestrzega przepisów krajowych i branżowych standardy zapewniające jakość i bezpieczeństwo produktów:

- GB 1985-2014 „Odłączniki i uziemniki wysokiego napięcia prądu przemiennego”
- GB/T 11022-2011 „Wspólne wymagania techniczne dotyczące norm dotyczących rozdzielnic i sterownic wysokiego napięcia”
- DL/T 486-2010 „Warunki techniczne zamawiania rozłączników i uziemników wysokiego napięcia prądu przemiennego”
- DL/T 593-2006 „Wymagania techniczne dotyczące rozdzielnic i sterownic wysokiego napięcia”

Parametry techniczne

1. Specyfikacje napięcia i prądu

- Wartości napięcia: 12 kV, 20 kV, 35 kV
-Prąd znamionowy: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Znamionowy krótkotrwały prąd wytrzymywany: maksymalnie 80 kA

2. Kategorie produktów

- Według funkcji: bez uziemienia, z pojedynczym uziemieniem, do montażu przez ścianę
- Według metody działania: ręczny, elektryczny (opcjonalnie)

Warunki użytkowania

Wyłącznik izolujący typu wewnętrznego nadaje się do trudnych warunków przemysłowych i ma szerokie możliwości adaptacji:

1. Temperatura otoczenia: -50 ℃ ~ + 50 ℃
2. Wysokość: ≤2000 m (wysokość ≥2500 m można dostosować w celu zwiększenia możliwości adaptacji)
3. Ciśnienie wiatru: ≤700Pa (co odpowiada prędkości wiatru ≤34m/s)
4. Intensywność sejsmiczna: ≤8
5. Grubość oblodzenia: ≤20 mm
6. Stopień zanieczyszczenia: klasa III, IV
7. Środowisko instalacji: Brak zagrożeń związanych z łatwopalnością lub wybuchem, brak korozji chemicznej i brak silnych wibracji

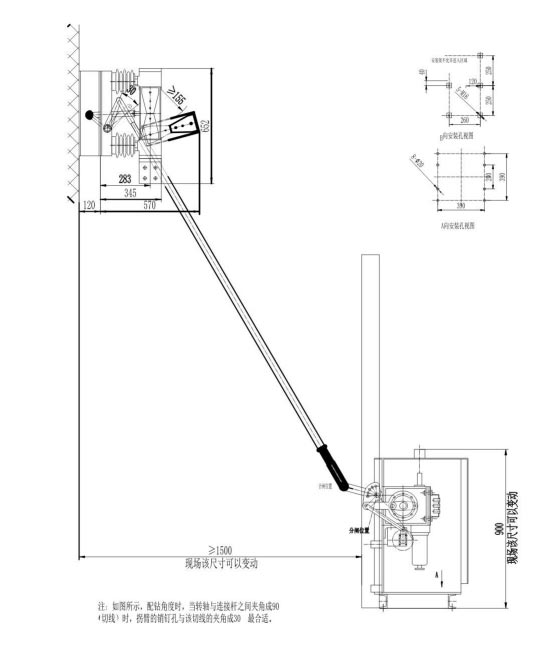

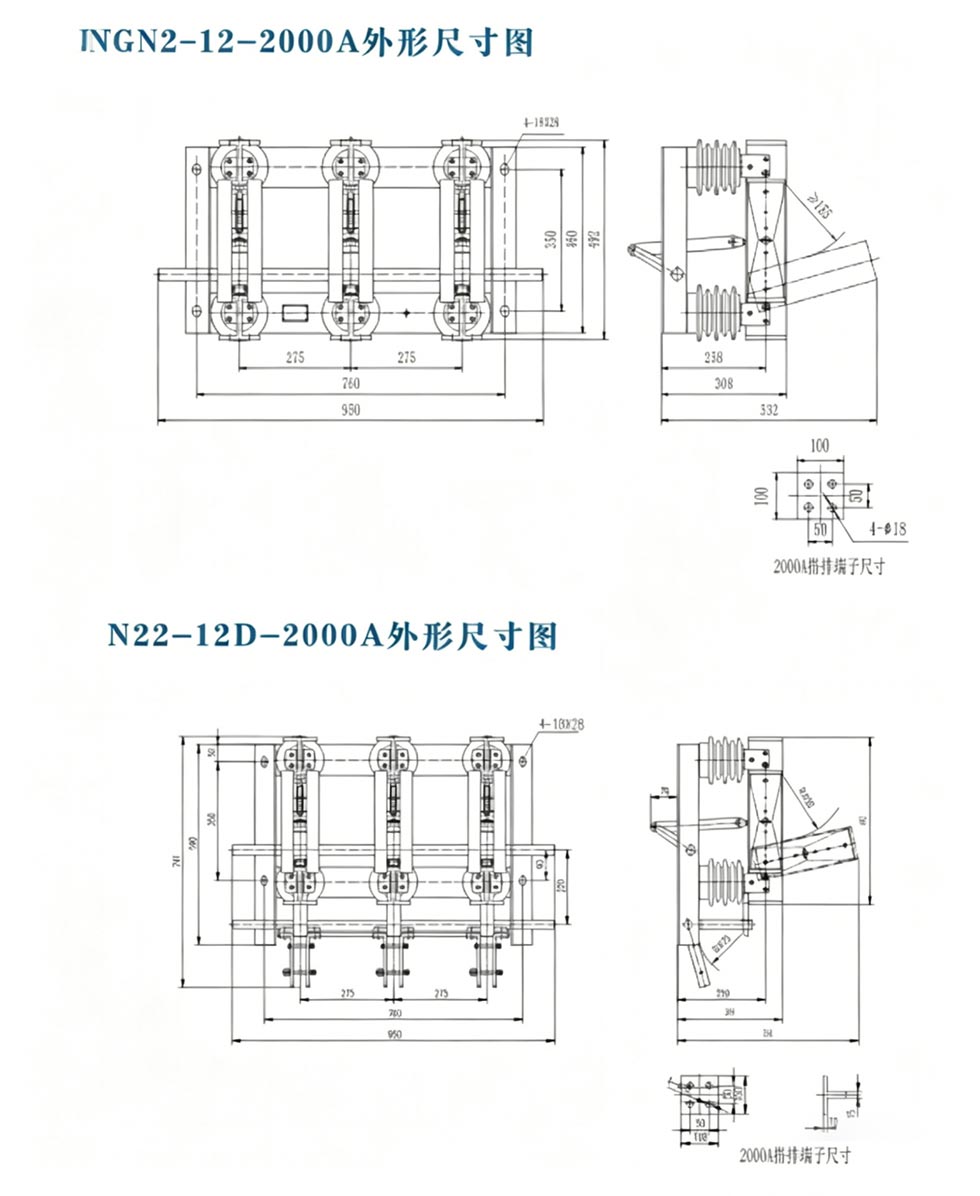

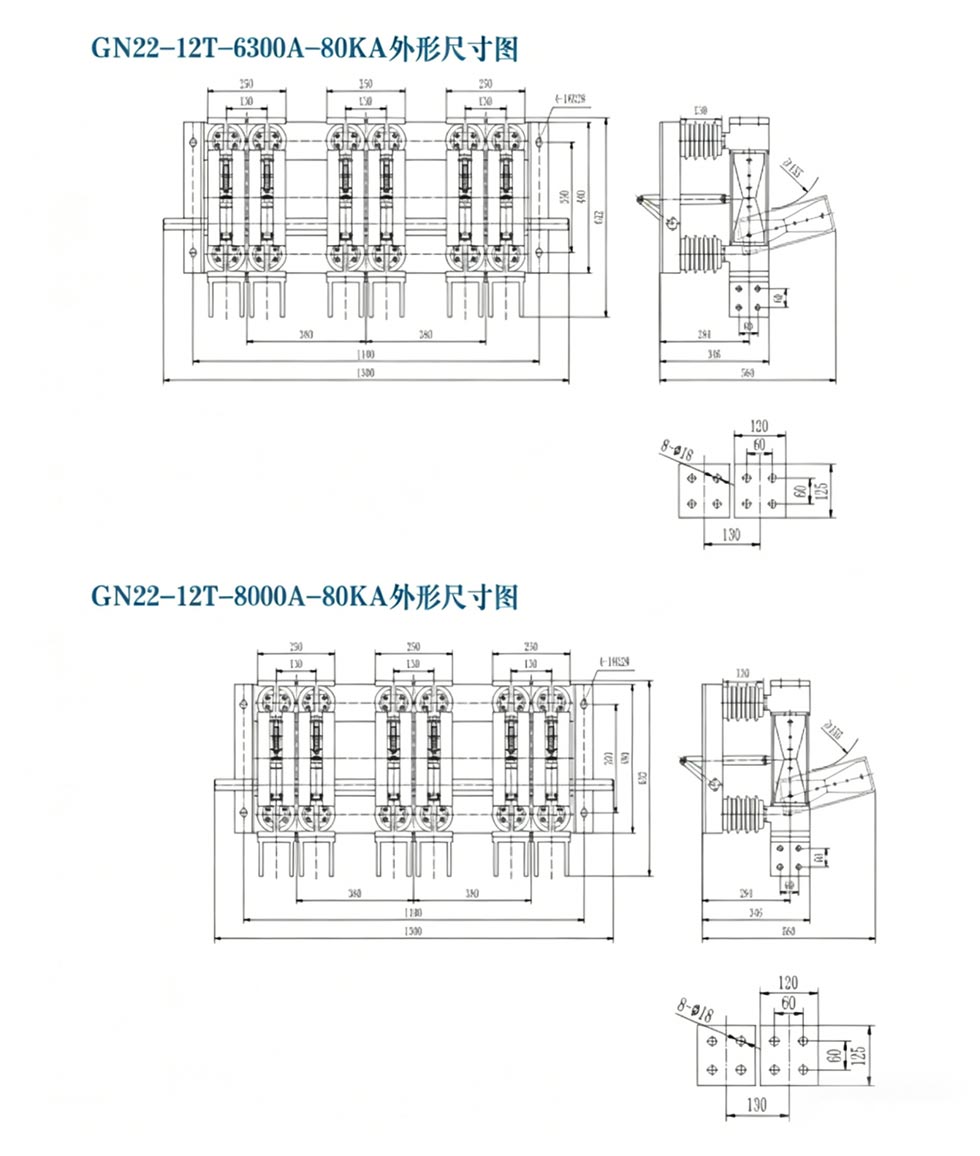

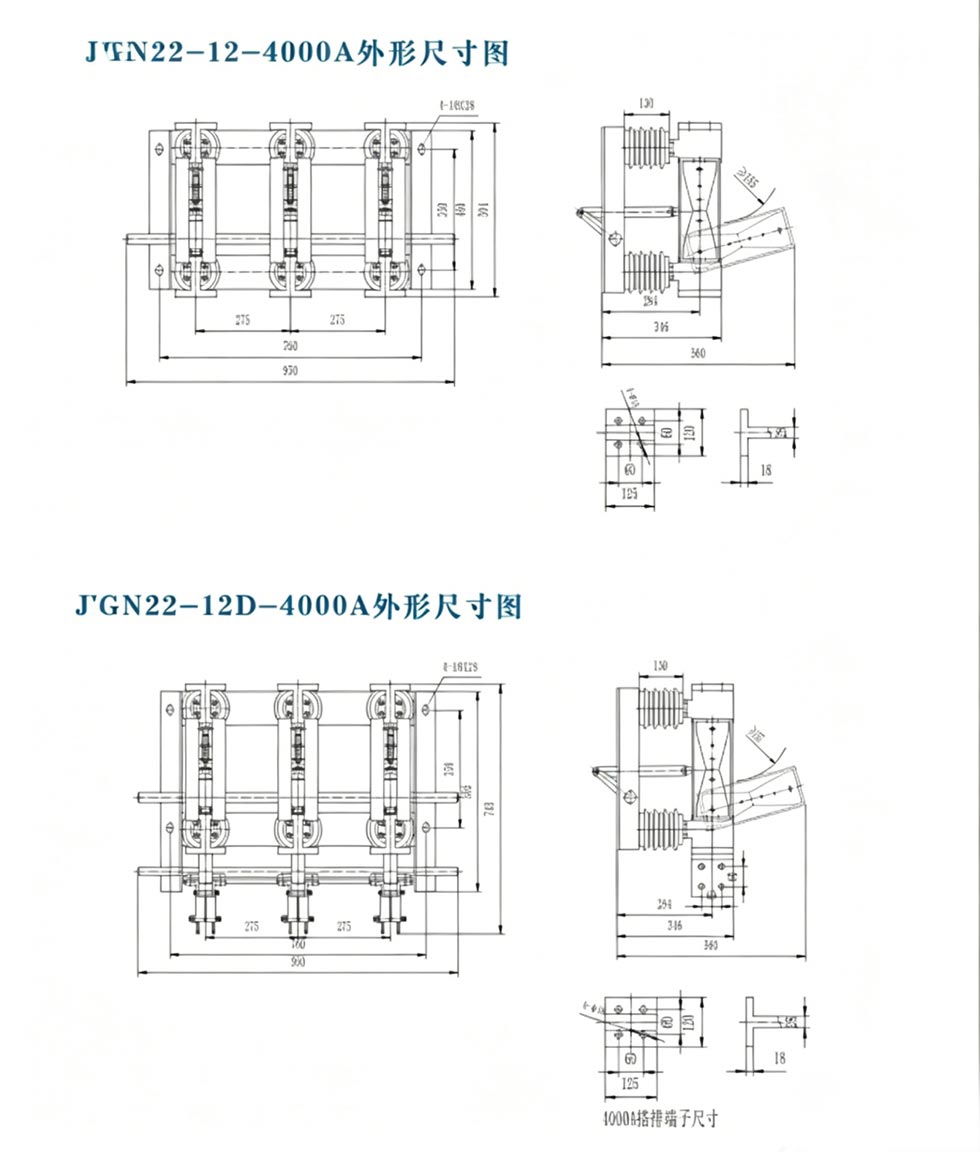

Wymiar zewnętrzny

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Praktyczne zastosowanie

Przypadek: Duża huta stali we wschodnich Chinach musiała wyposażyć swój system wylotowy generatora 20 kV w izolację wysokoprądową sprzęt. Środowisko roślinne było trudne (wysokie zapylenie, zanieczyszczenie klasy IV) i wymagało dużego prądu (8000A), stawiając rygorystyczne wymagania dotyczące niezawodności sprzętu. Ostatecznie fabryka wybrała Usune Rozłącznik GN□-20DW/8000-80. Głównymi powodami była konstrukcja odporna na zanieczyszczenia i możliwość dostosowania do klasy IV w środowiskach zanieczyszczonych, prąd znamionowy 8000 A odpowiadający obciążeniu wyjściowemu generatora i zintegrowany uziemnik zapewnienie bezpieczeństwa konserwacji. Od uruchomienia w 2023 roku sprzęt pracuje stabilnie już ponad dwa lata, zapewniając niezawodną izolację podczas comiesięcznych konserwacji, eliminując ryzyko porażenia prądem. The Izolatory odporne na zanieczyszczenia nie wykazują wyraźnych śladów starzenia ani wyładowań, co znacznie ogranicza konserwację częstotliwości i kosztów, co dowodzi, że rozłącznik serii Usune GN jest idealnym wyborem do ciężkich zastosowań przemysłowe systemy zasilania.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między rozłącznikiem a rozłącznikiem obciążenia?

A1: Odłącznik jest urządzeniem przełączającym bez obciążenia, które nie ma możliwości gaszenia łuku; jest to tylko przyzwyczajenie odizolować obwód po odłączeniu obciążenia przez wyłącznik automatyczny. Przełącznik obciążenia może odłączyć określone obciążenie prąd. Odłącznik serii GN zapewnia widoczną przerwę izolacyjną, zapewniając całkowite bezpieczeństwo podczas pracy konserwacja.

P2: Czy wyłącznik izolacyjny serii GN do zastosowań wewnętrznych może działać normalnie na obszarach położonych na dużych wysokościach (≥2500 m)?

Odpowiedź 2: Tak. Model standardowy nadaje się do stosowania na wysokościach ≤2000 m. Na wysokościach ≥2500 m Usune może poprawić izolację i wydajność mechaniczna zgodnie z potrzebami użytkownika, aby zapewnić stabilną pracę sprzętu.

P3: Jaka konserwacja jest wymagana w przypadku rozłączników serii GN?

A3: Regularna konserwacja obejmuje: (1) Sprawdzenie izolatorów pod kątem pęknięć i śladów wyładowań; (2) Testowanie nacisku kontaktowego i temperatura (≤70℃ przy prądzie znamionowym); (3) Sprawdzenie integralności uziemnika i urządzenia blokującego; (4) Regularne smarowanie mechanizmu operacyjnego. Właściwa konserwacja może zagwarantować żywotność 20-30 lat.

Wewnętrzny wyłącznik izolacyjny serii Usune GN łączy w sobie zaawansowaną technologię, niezawodną wydajność i szeroką gamę zastosowań łatwość adaptacji, co czyni go preferowanym produktem dla dużych elektrowni, hut i przemysłowych systemów elektroenergetycznych. jako wiodący producent w chińskim przemyśle elektrycznym wysokiego napięcia, Zhejiang Usune Electric Co., Ltd., opierając się na jego profesjonalny zespół badawczo-rozwojowy, ścisły system kontroli jakości i bogate doświadczenie projektowe zapewniają użytkownikom wysokiej jakości produkty i niestandardowe rozwiązania. Niezależnie od tego, czy chodzi o nowe projekty, czy modernizację sprzętu, może zapewnić bezpieczne, stabilna i skuteczna ochrona izolacji zasilania.
