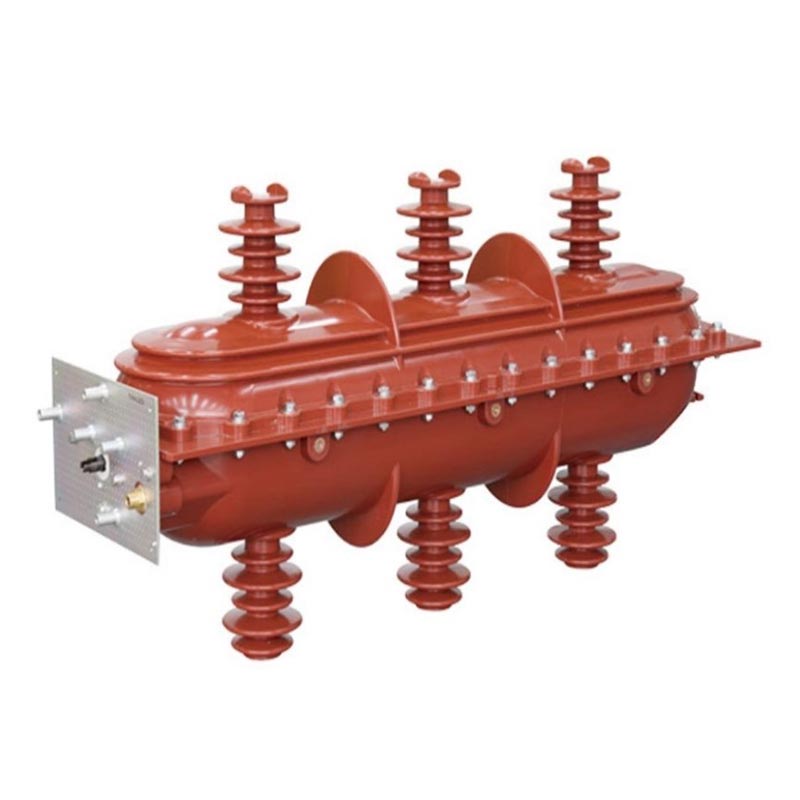

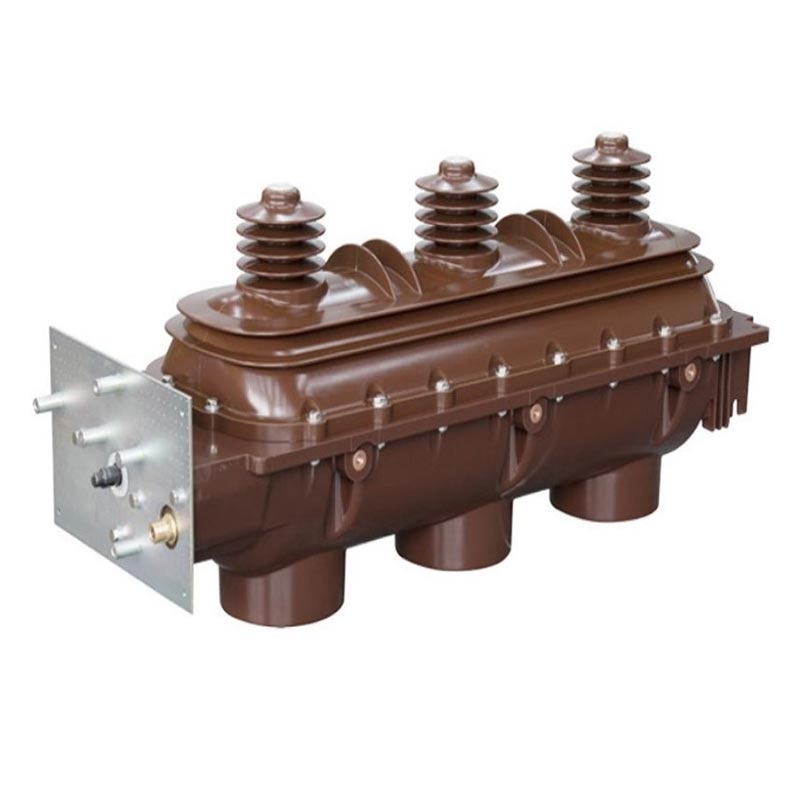

Przełącznik obciążenia wewnętrznego Sf6

Przełącznik obciążenia Usune Indoor Sf6 to nowa generacja rozdzielnic wysokiego napięcia zaprojektowana specjalnie do zastosowań wewnętrznych scenariusze dystrybucji energii. Opracowany przez profesjonalny zespół badawczo-rozwojowy Usune, przeszedł kompleksowy typ testów, a jego działanie jest zgodne ze standardami GB3804, GB16926, IEC60265 i IEC60420.

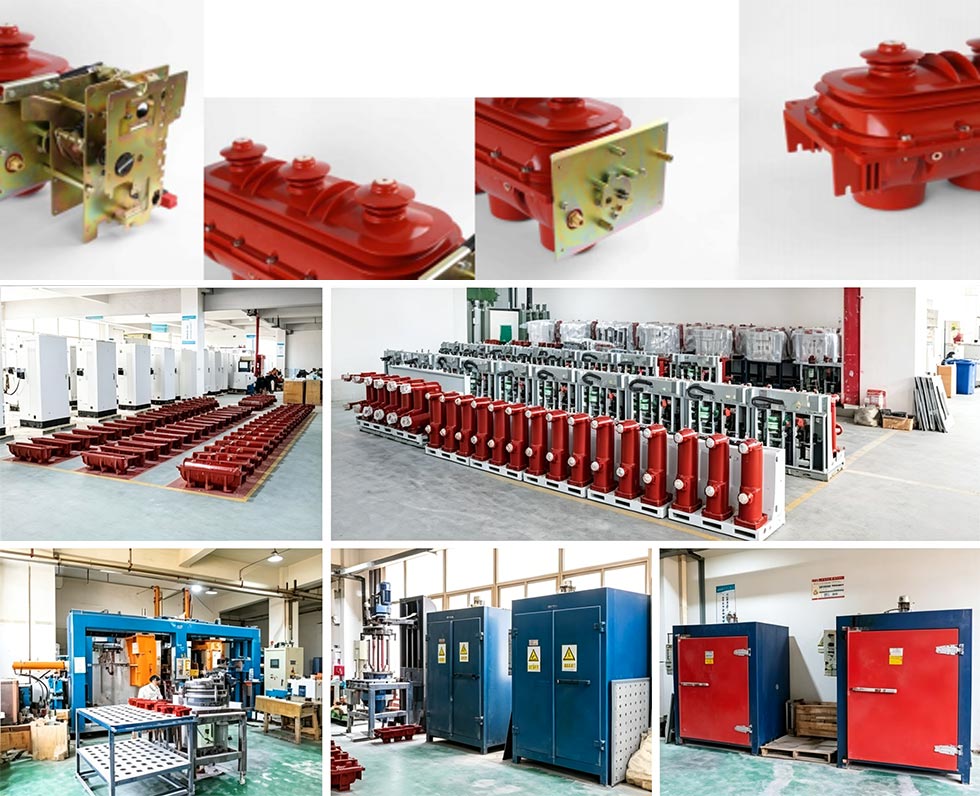

Jako profesjonalny producent sprzętu elektrycznego wysokiego napięcia, Usune posiada ujednolicone zakłady produkcyjne w Chiny, wyposażone w zaawansowany sprzęt produkcyjny i rygorystyczne procesy kontroli jakości, aby zapewnić, że każdy produkt spełnia standardy. Produkty wykorzystują gaz SF6 jako środek izolujący i gaszący łuk, co zapewnia takie korzyści jak wysoka wytrzymałość izolacji, skuteczne gaszenie łuku, zwarta konstrukcja i długa żywotność rozwiązując problemy związane ze słabą stabilnością i wysokimi kosztami konserwacji tradycyjnych przełączników obciążenia.

Podstawowe parametry techniczne

1. Obowiązujące systemy: trójfazowy prąd przemienny 10 kV, 12 kV, 24 kV, 36 kV, 50/60 Hz
2. Środek do gaszenia łuku: gaz SF6 (obojętny, nietoksyczny, o wysokiej elektroujemności, o wysokiej wydajności na poziomie milisekundowym wygaszanie łuku)

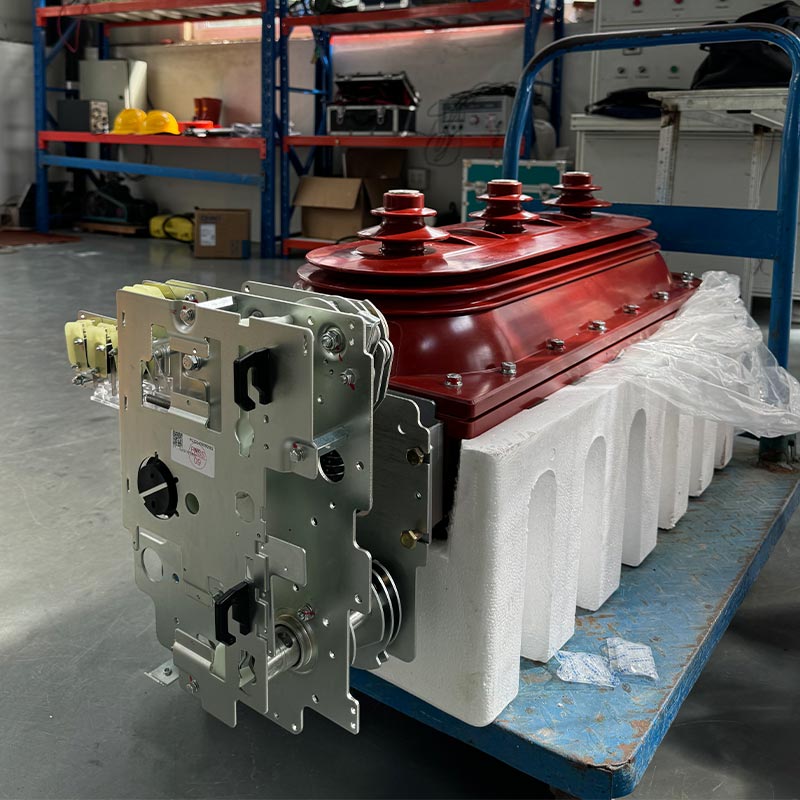

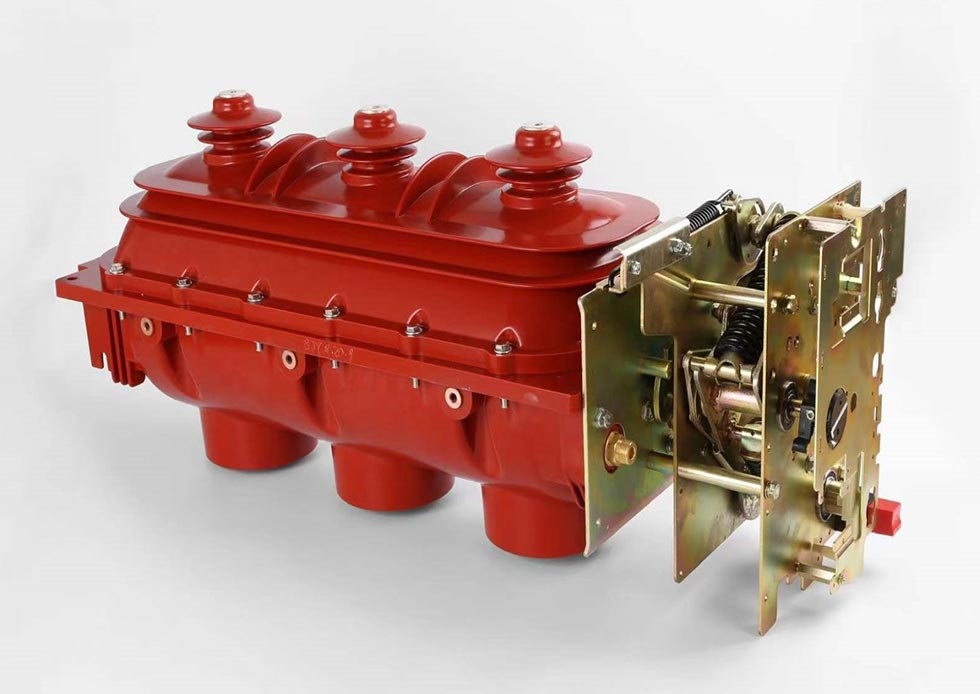

3. Mechanizm operacyjny: Mechanizm sprężynowy (standardowe ręczne magazynowanie energii, opcjonalne otwieranie elektryczne i zamykanie na pilota)
4. Stan pracy: Trójpozycyjna komora gaszenia łuku: „Close-Open-Ground”
5. Wydajność uszczelnienia: Dedykowana konstrukcja uszczelnienia dynamicznego i statycznego, wyposażona w manometr działający w czasie rzeczywistym monitorowanie

Zakres zastosowania

Wewnętrzne przełączniki obciążenia SF6 są szeroko stosowane w scenariuszach dystrybucji energii w pomieszczeniach, takich jak przemysł i górnictwo przedsiębiorstwa, wieżowce, miejskie obszary mieszkalne, podstacje, duże centra handlowe, lotniska, metro i szpitale do przełączania prądów obciążenia, obwodów sterujących i ochronnych oraz transformatorów rozdzielczych; kiedy wyposażone w dotykowe złącze kablowe z przodu na wylocie, nadają się szczególnie do odgałęzień kablowych skrzynki (połączeniowe).

Główne parametry techniczne

Cechy konstrukcyjne i zalety bezpieczeństwa

1. Doskonała izolacja i struktura gasząca łuk

Górna i dolna skorupa są formowane wtryskowo z żywicy epoksydowej, tworząc szczelną, wypełnioną gazem wewnętrzną wnękę, która skutecznie izoluje od środowiska zewnętrznego. Trójpozycyjna komora gaszenia łuku zamyka się, otwieranie i uziemianie krok po kroku poprzez obrót wspólnego ruchomego styku, zapewniając przejrzystość status i niezawodność działania. Gaz SF6 ma wysoką wytrzymałość dielektryczną i doskonałe właściwości gaszenia łuku, szybkie wygaszenie łuku powstałego podczas przełączania.

2. Niezawodne monitorowanie uszczelnienia i ciśnienia

Wewnętrzny przełącznik obciążenia SF6 wykorzystuje dedykowaną konstrukcję uszczelnienia dynamicznego i statycznego, zapewniając doskonałe uszczelnienie wydajność i zapobieganie wyciekom gazu SF6. Manometr znajduje się w widocznym miejscu na skrzynce mechanizmu i umożliwia monitorowanie ciśnienia gazu w czasie rzeczywistym, co pozwala operatorom na szybkie wykrycie potencjalnych zagrożeń.

3. Kompleksowe blokady bezpieczeństwa

Niezawodne blokady mechaniczne są instalowane pomiędzy wyłącznikiem obciążenia a uziemnikiem oraz pomiędzy uziemnika i drzwi przednich (w przypadku dystrybucji zasilania typu szafkowego), zapobiegając nieprawidłowemu działaniu i zapewniając bezpieczeństwo personelu i sprzętu. Aby zwiększyć wydajność, na końcu wylotowym znajduje się wyrównująca osłona ochronna wydajność izolacji.

4. Elastyczna obsługa i konstrukcja oszczędzająca miejsce

Standardowa konfiguracja obejmuje ręczny mechanizm napędowy ze sprężyną; opcjonalne elektryczne otwieranie i zamykanie pozwala na zdalne sterowanie. Jego zwarta konstrukcja i niewielka powierzchnia sprawiają, że nadaje się do małych budynków wysokich podstacje i inne zastosowania z ograniczoną przestrzenią instalacyjną.

Warunki użytkowania

1. Normalne warunki pracy

- Temperatura otoczenia: -25 ℃ ~ + 40 ℃
- Wysokość: Nie przekraczająca 2000 m
- Wilgotność: średnia dzienna wilgotność względna <95%, średnia miesięczna <90%; średnie dobowe ciśnienie pary ≤2,2kPa, średnia miesięczna ≤1,8 kPa

2. Specjalne warunki pracy

Zgodnie z normą GB/T11022-1999, wewnętrzny przełącznik obciążenia Sf6 musi działać w normalnych warunkach. Jeśli nie są spełnione warunki pracy (np. wysokość przekraczająca 2000 m, nadmierna temperatura i wilgotność itp.), prosimy należy wcześniej skonsultować się z producentem, aby zapewnić normalne działanie produktu.

Przypadek aplikacji w świecie rzeczywistym

Studium przypadku: Projekt dystrybucji energii miejskiej w chińskim metrze

Kluczowa linia metra wymaga niezawodnych wewnętrznych przełączników obciążenia wysokiego napięcia do systemu dystrybucji zasilania stacji, wymagających wysokiego poziomu bezpieczeństwa, stabilności i zwartości sprzętu. W tym projekcie wybrano Usune FLN36-12D model, którego zwarta konstrukcja nadaje się do ograniczonej przestrzeni metra. Jego niezawodne uszczelnienie i Wydajność gaszenia łuku zapewnia stabilną pracę w wilgotnym środowisku podziemnym. Od momentu uruchomienia w 2024 r. nie zanotował żadnych awarii i zyskał wysokie uznanie ze strony właściciela projektu.

Często zadawane pytania

P1: Co powinienem zrobić, jeśli manometr gazu SF6 na przełączniku wskazuje nieprawidłowy odczyt?

A1: Natychmiast przestań używać przełącznika, aby uniknąć uszkodzenia sprzętu lub wypadków związanych z bezpieczeństwem. Najpierw sprawdź, czy nie ma wycieków gazu. Jeśli nie ma wycieków, należy poczekać, aż temperatura się unormuje i obserwować, czy ciśnienie wróci do normy. Jeśli tam występuje wyciek lub nie można przywrócić ciśnienia, należy natychmiast skontaktować się z zespołem obsługi posprzedażnej Usune. The producent wyśle profesjonalnych techników, którzy zajmą się problemem.

P2: Czy przełącznik obciążenia Usune Indoor SF6 może być używany w środowiskach powyżej 2000 m n.p.m.?

A2: Normalna wysokość robocza nie przekracza 2000 m. Większe wysokości będą miały wpływ na wydajność izolacji. Jeśli użyjesz w na dużych wysokościach, należy wcześniej skonsultować się z firmą Usune. Jako profesjonalny dostawca możemy zapewnić spersonalizowane rozwiązań i dostosować projekt izolacji, aby zapewnić stabilną pracę.

P3: Jak często produkt wymaga konserwacji i jakie są podstawowe elementy konserwacji?

A3: W normalnych warunkach zaleca się kompleksową konserwację co 1-2 lata. Podstawowe elementy obejmują: (1) Sprawdzenie ciśnienia gazu SF6 i szczelności; (2) Sprawdzenie niezawodności blokad mechanicznych; (3) Czyszczenie przełącznika i powierzchnie skrzynek mechanizmu; (4) Sprawdzenie dokładności wskaźników położenia; (5) Sprawdzenie mechanizmu napędowego i w razie potrzeby dodając smar. Aby uzyskać szczegółowe informacje, zapoznaj się z instrukcją produktu lub skontaktuj się z obsługą posprzedażną. Usune zapewnia również profesjonalne szkolenia z zakresu konserwacji.

Zaangażowanie w markę i obsługa posprzedażna

Jako profesjonalny producent i dostawca sprzętu elektrycznego wysokiego napięcia, Usune ujednoliciła produkcję rośliny w Chinach. Kierując się zasadą „Najpierw jakość, przede wszystkim bezpieczeństwo”, wszystkie produkty poddawane są rygorystycznej kontroli jakości kontrola przed opuszczeniem fabryki, spełnienie odpowiednich standardów certyfikacyjnych w celu zapewnienia uprawnień do produktu i niezawodność.

Zapewniamy kompleksowe usługi posprzedażowe, w tym wskazówki dotyczące instalacji, uruchomienie, konserwację i szkolenie techniczne. Nasz zespół obsługi posprzedażnej składa się z doświadczonych profesjonalnych techników, którzy szybko reagują potrzeb i dostarczać skuteczne rozwiązania. Zawsze podtrzymujemy podstawową koncepcję „Wszystko dla bezpiecznego użytkowania energii elektrycznej” i współpracować z użytkownikami, aby stworzyć bezpieczne i stabilne środowisko dystrybucji energii.
