Rozłącznik obciążenia 24kv 36kv

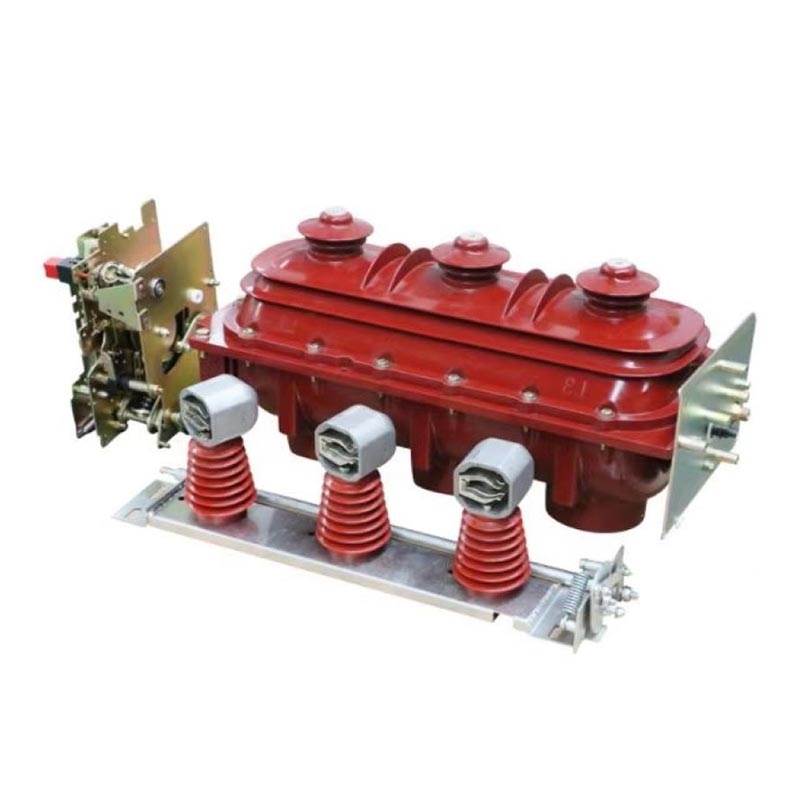

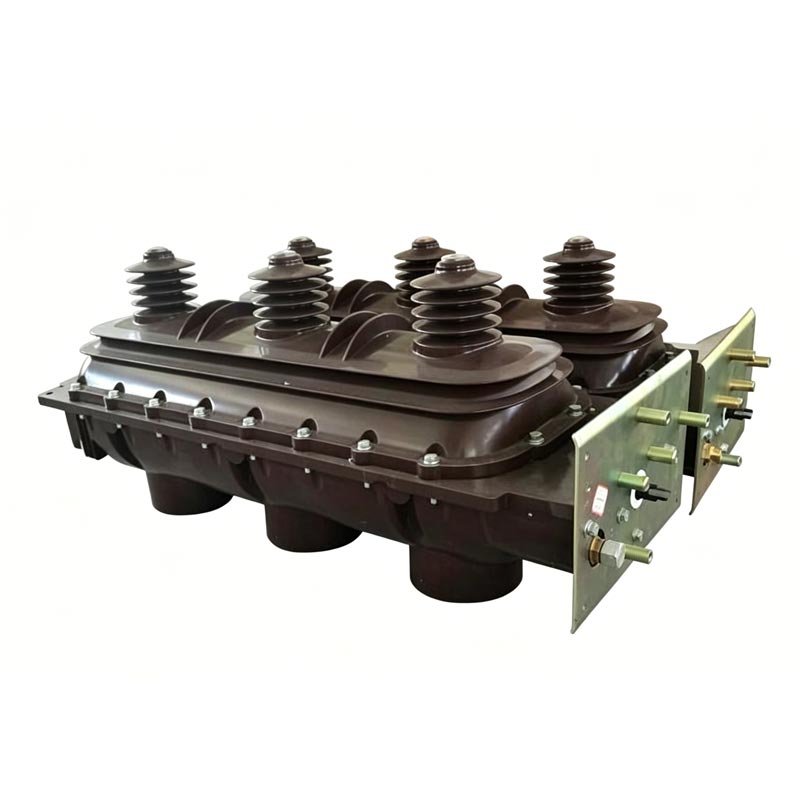

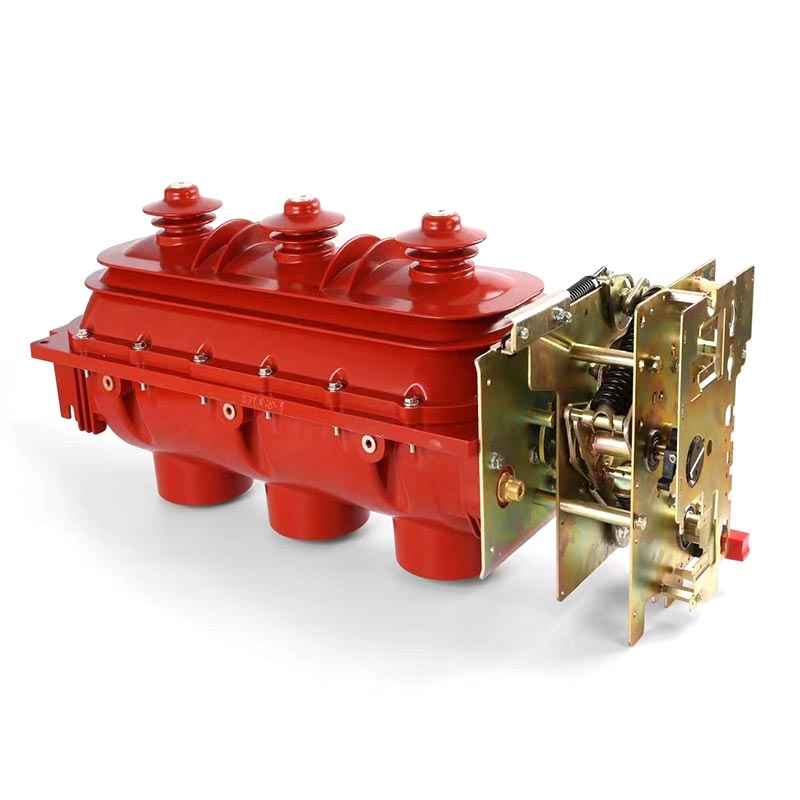

Wewnętrzny rozłącznik obciążenia 24kV 36kV Usune FLN36-24kV 36KV to podstawowa rozdzielnica średniego napięcia niezależnie opracowane i wyprodukowane przez Zhejiang Usune Electric Co., Ltd. Ta seria została specjalnie zaprojektowana do zastosowań wewnętrznych, przystosowany do napięć znamionowych 24 kV i 36 kV i odpowiedni do trójfazowego pierścienia AC 50 Hz sieci i dwupromieniowe systemy zasilania. Usune, profesjonalny dostawca zakorzeniony w Chinach, integruje zaawansowane rozwiązania technologię i praktyczne doświadczenie w każdym produkcie, zapewniając, że przełączniki mogą stabilnie wytrzymać prąd obciążenia i łączenie prądów przeciążeniowych, a także operacje łączeniowe długich nieobciążonych linii, nieobciążonych transformatorów, i baterie kondensatorów.

Podstawową zaletą tej serii jest jej elastyczność: w przypadku stosowania z bezpiecznikami ograniczającymi prąd może zastąpić obwód wyłączniki. Przełącznik obciążenia obsługuje przełączanie różnych prądów obciążenia, natomiast bezpiecznik ograniczający prąd obsługuje wyłączanie większych prądów przeciążeniowych i zwarciowych. Zmniejsza to koszt sprzętu do dystrybucji energii oraz poprawia bezpieczeństwo i stabilność systemu zasilania, zyskując szerokie uznanie w branży.

Główne cechy produktu

1. Zaawansowany projekt konstrukcyjny

Przyjmując konstrukcję z podwójnym przerwaniem i trójpozycyjnym stykiem obrotowym, pozycja robocza przełącznika (zamknięty, otwarty, uziemione) jest jasno określone, skutecznie zapobiegając nieprawidłowemu działaniu i zapewniając precyzyjne i niezawodne przełączanie; the ogólny projekt instalacji trójfazowej zapewnia dobrą synchronizację, mniej części i wygodną regulację instalacji, znacznie zmniejszając trudność i czas instalacji na miejscu.

2. Doskonała wydajność izolacji

Przełącznik jest uszczelniony górną i dolną obudową z odlewu epoksydowego, wypełnioną od wewnątrz gazem SF6 pod ciśnieniem 0,045–0,07 MPa. SF6 gaz posiada doskonałe właściwości izolacyjne i gaszenia łuku, całkowicie uszczelniając obwód główny i uziemiający wewnątrz obudowy, izolując ją od zewnętrznej wilgoci, kurzu i innych zanieczyszczeń. To zapewnia stabilną izolację nawet w trudnych warunkach wewnętrznych, zapobiegając awariom izolacji i gwarantujące bezpieczną pracę systemu elektroenergetycznego.

3. Wysoki poziom bezpieczeństwa

Bezpieczeństwo jest podstawą projektowania produktów Usune. W przypadku łuku wewnętrznego słaba tylna konstrukcja obudowa automatycznie pęknie i jednocześnie ciśnieniowy zawór bezpieczeństwa na górze szafy otwarte, wyrzucając gaz nadciśnieniowy na zewnątrz szafki, skutecznie zapobiegając eksplozji szafki i chroniąc bezpieczeństwo operatorów na miejscu i otaczającego sprzętu. Ten projekt przeszedł wiele testów bezpieczeństwa, jest zgodny z międzynarodowymi normami bezpieczeństwa i zapewnia niezawodną ochronę operacji dystrybucji energii.

4. Elastyczne i niezawodne działanie

Wewnętrzny rozłącznik obciążenia 24 kV 36 kV obsługuje zarówno tryby pracy ręcznej, jak i elektrycznej, wybierane zgodnie z rzeczywiste wymagania witryny. Jest wygodny i niezawodny w obsłudze, ma opływową konstrukcję mechaniczną i stabilna wydajność, przystosowana do częstych operacji przełączania. Dzięki konstrukcji bezobsługowej charakteryzuje się długą żywotnością żywotność mechaniczna do 2000 cykli, co zmniejsza późniejsze koszty konserwacji i obciążenie pracą.

Parametry techniczne

Warunki użytkowania

Aby zapewnić stabilną i niezawodną pracę, wewnętrzny rozłącznik obciążenia Usune 24kV 36kV musi być używany pod podążanie warunki (w oparciu o rzeczywiste doświadczenia aplikacyjne w Chinach i na całym świecie):

(a) Wysokość: Nie przekraczająca 1000 metrów;
(b) Temperatura otoczenia: górna granica +40 ℃, dolna granica -25 ℃;
(c) Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90%;
(d) Brak znaczących gazów korozyjnych, gazów palnych lub zanieczyszczeń parą wodną w otaczającym powietrzu;
(e) Brak częstych i silnych wibracji.

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Przypadek aplikacji w świecie rzeczywistym

Studium przypadku: Projekt dystrybucji energii elektrycznej w budynkach mieszkalnych w Hangzhou, Chiny

Duża dzielnica mieszkaniowa w Hangzhou w Chinach miała wysokie wymagania w zakresie efektywności energetycznej, bezpieczeństwa i stabilności swoje wewnętrzne pomieszczenia dystrybucji energii. W ramach projektu wybrano 20 wewnętrznych rozłączników obciążenia 24 kV firmy Usune (FLN36–24 kV serii) do obsługi przełączania obciążenia i ochrony domowego systemu zasilania. Jako wyznaczony dostawca w ramach tego projektu firma Usune zapewniła dostosowane do indywidualnych potrzeb wskazówki dotyczące instalacji i obsługę posprzedażną. Fabryka rygorystycznie przetestował każdy produkt przed wysyłką, aby zapewnić zgodność z wymaganiami technicznymi projektu. Od tego czasu po oddaniu do użytku w 2023 r. przełączniki działały stabilnie, bez usterek izolacji i skutecznego działania zapewnienie stabilnego zasilania ponad 5000 gospodarstw domowych. Zespół projektowy bardzo pochwalił działanie produktu i profesjonalne usługi Usune.

Często zadawane pytania

P1: Czy wewnętrzny wyłącznik obciążenia Usune 24 kV 36 kV może być używany samodzielnie w celu przerwania prądu zwarciowego?

A1: Nie. Przełączniki obciążenia są używane głównie do przełączania prądów obciążenia i prądów przeciążeniowych, a także do łączenia oraz odłączanie nieobciążonych długich linii, nieobciążonych transformatorów i baterii kondensatorów. Nie mogą samodzielnie przerwać prądy zwarciowe. Aby poradzić sobie z prądami zwarciowymi, można łączyć przełączniki obciążenia bezpieczniki ograniczające prąd. Bezpieczniki ograniczające prąd radzą sobie z przerwami w przypadku większego przeciążenia i zwarcia prądów, a ta kombinacja może zastąpić wyłączniki automatyczne, zapewniając kompleksową ochronę zasilacza systemu. Ten projekt, zoptymalizowany przez Usune w oparciu o lata doświadczenia zawodowego, równoważy koszty i bezpieczeństwo.

Pytanie 2: Co należy zrobić, jeśli ciśnienie gazu SF6 w przełączniku obciążenia jest zbyt niskie?

A2: Gaz SF6 w wewnętrznych przełącznikach obciążenia 24 kV i 36 kV firmy Usune jest uszczelniony w obudowie z odlewu epoksydowego. Standard ciśnienie wynosi 0,045–0,07 MPa. Niskie ciśnienie będzie miało wpływ na izolację przełącznika i skuteczność gaszenia łuku. Użytkownicy należy najpierw sprawdzić, czy nie ma wycieków gazu. W przypadku wykrycia wycieku należy natychmiast skontaktować się z zespołem obsługi posprzedażnej Usune. jako profesjonalny producent, Usune zapewnia specjalistyczne usługi w zakresie wykrywania i naprawy wycieków gazu. Po usunięciu wycieku, Aby przełącznik działał normalnie, należy uzupełnić gaz SF6 do ciśnienia standardowego. Jest to zalecane regularnie sprawdzać ciśnienie gazu podczas codziennego użytkowania.
