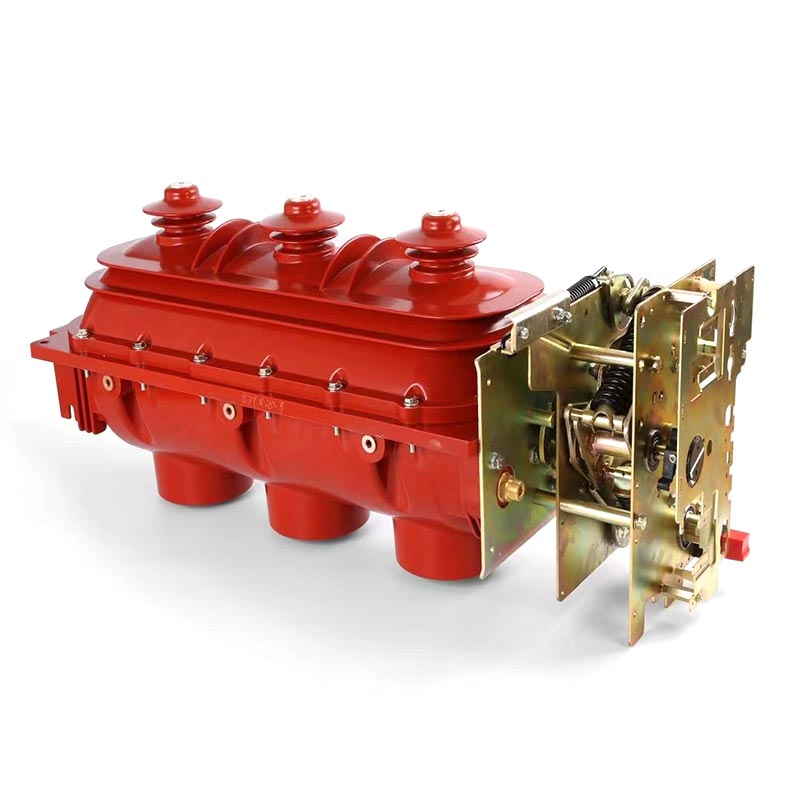

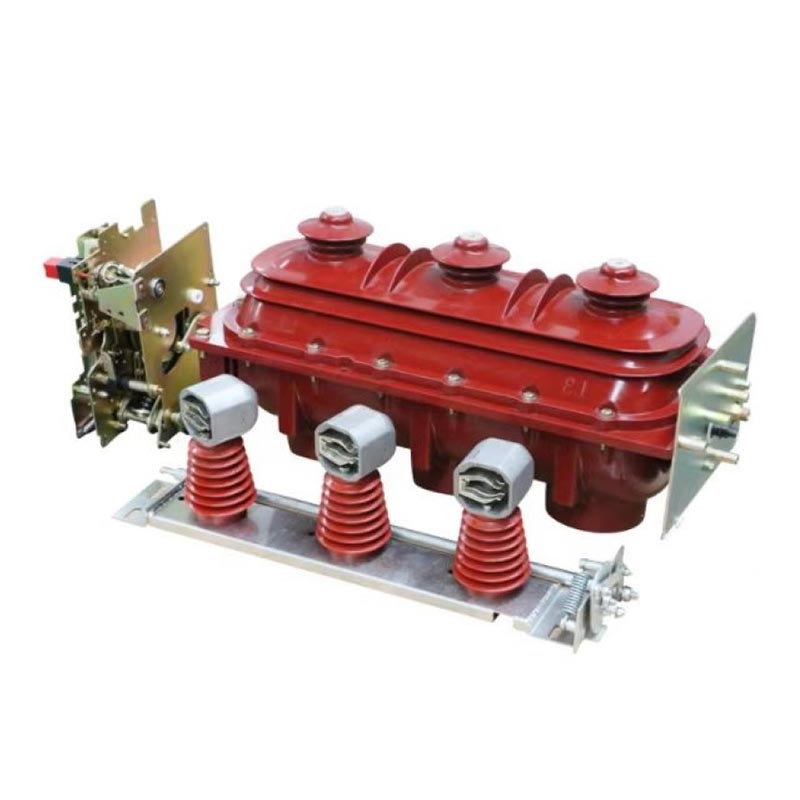

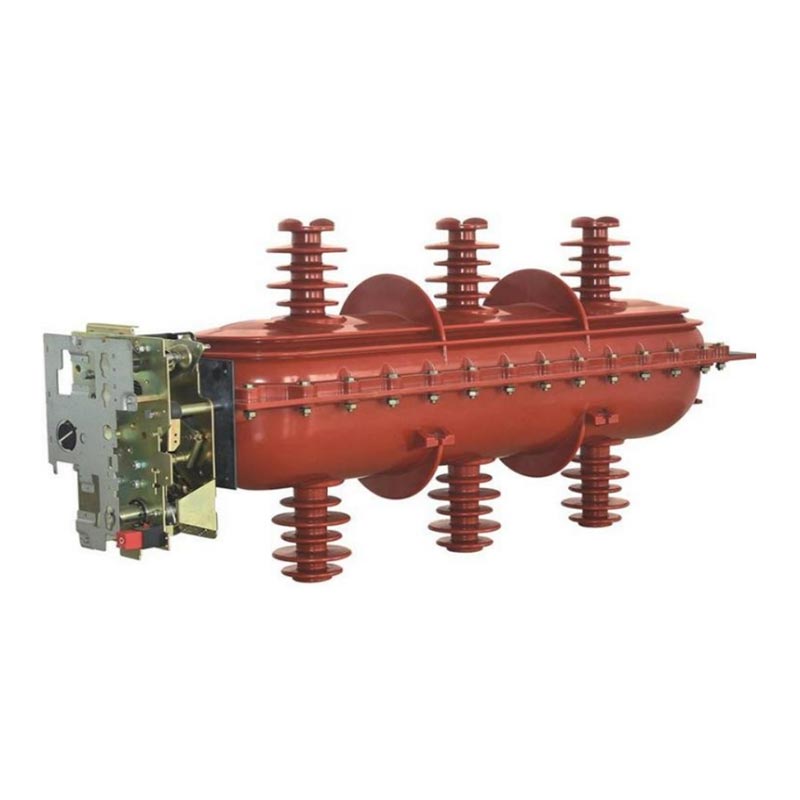

Wewnętrzny wyłącznik obciążenia Usune FLN36-40.5 to rdzeń wysokiego napięcia, opracowany niezależnie i wyprodukowany przez Zhejiang Usune Electric. Został specjalnie zaprojektowany z myślą o bezpiecznym i wydajnym zasilaniu zaspokaja potrzeby dystrybucyjne scenariuszy napięcia znamionowego 35 kV i jest kluczowym elementem wyposażenia nowoczesnej dystrybucji energii systemy, szczególnie odpowiednie dla sieci pierścieniowych i podwójnych promieniowych systemów zasilania, odgrywające istotną rolę w zapewnieniu stabilny i bezpieczny przesył i dystrybucja energii. Ten produkt może niezależnie włączać i wyłączać prądy obciążenia i prądy przeciążeniowe lub można je połączyć szeregowo z bezpiecznikiem ograniczającym prąd w celu zastąpienia wyłącznika automatycznego. Przełącznik obciążenia obsługuje przełączanie różnych prądów obciążenia, podczas gdy bezpiecznik ograniczający prąd obsługuje wyłączanie dużych prądów przeciążeniowych i zwarciowych, uzyskując wielopoziomową ochronę systemu elektroenergetycznego. Jego zwarta konstrukcja, łatwy montaż i bezobsługowa praca sprawiają, że jest to idealny produkt do miejskich sieci elektroenergetycznych modernizacje i optymalizacja dystrybucji energii przemysłowej.
Wewnętrzny wyłącznik obciążenia wykorzystuje podwójną, trójpozycyjną, obrotową konstrukcję styku ruchomego, wyposażoną w trójpozycyjna komora gaszenia łuku (otwarta-bliska-ziemia), zapewniająca płynne przełączanie w różnych warunkach pracy warunków i poprawy stabilności systemu. Ogólny projekt instalacji trójfazowej zapewnia dobrą synchronizację, mniej komponentów oraz wygodne uruchomienie i instalacja, co zmniejsza trudność budowy na miejscu i konserwacja.
Przełącznik wykorzystuje górną i dolną obudowę z żywicy epoksydowej, zapewniając szczelny montaż. Obwód główny i uziemienie Wszystkie obwody są umieszczone w obudowie, skutecznie izolując środowisko zewnętrzne i zapobiegając kurzowi i korozję wilgociową. Wysoka wytrzymałość izolacji punktów przerwania i duża droga upływu ekranowanie wyrównujące napięcie na zaciskach wyjściowych, dodatkowo zwiększa niezawodność izolacji i spełnia wymagania rygorystyczne wymagania dotyczące systemów dystrybucji energii wysokiego napięcia.
Doskonałe parametry bezpieczeństwa. W przypadku wewnętrznego wyładowania łukowego słaba tylna konstrukcja pancerza zewnętrznego pęknie, a ciśnieniowy zawór nadmiarowy na górze szafy otworzy się, wypychając przepływ powietrza pod ciśnieniem na zewnątrz szafy, zapobiegając uszkodzeniu sprzętu i zagrożeniom bezpieczeństwa osobistego. Wyposażone w pięciostopniową blokadę Funkcja zasadniczo eliminuje nieprawidłowe działanie, zapewniając bezpieczeństwo operatorów i sprzętu.
Wewnętrzny wyłącznik obciążenia obsługuje zarówno tryb ręczny, jak i elektryczny, elastycznie dostosowując się do miejsca wymagań, oferując wygodę i niezawodność. Ma konstrukcję bezobsługową, z długim kablem elektrycznym żywotność mechaniczną, redukując późniejsze koszty konserwacji. Rozdzielnica wykonana jest w całości z aluminium-cynku płyta, zapewniająca odporność na korozję i wysoką wytrzymałość mechaniczną, odpowiednia do różnych warunków pracy w pomieszczeniach zamkniętych.
1. High Insulation Safety: Employing a primary high-voltage insulation design with high margin and an IP33 protection rating, it enhances the insulation safety level of the front operating compartment, effectively chroniące bezpieczeństwo osobiste operatorów.
2. Szerokie zastosowanie: odpowiednie do kompaktowych, zminiaturyzowanych i często używanych scenariuszy, szeroko stosowanych w miastach sieci elektroenergetyczne, dystrybucja energii przemysłowej i komercyjnej oraz nowe przyłącza do sieci energetycznej, spełniające różnorodne potrzeby różne scenariusze.
3. Zintegrowana konstrukcja: Kompaktowa konstrukcja przełącznika kombinowanego, integrująca funkcje odłącznika i uziemienia, zmniejszenie zajmowania przestrzeni sprzętowej i ułatwienie integracji systemu dystrybucji energii.
4. Wysoka niezawodność: wykorzystuje przełącznik obciążenia SF6 o wysokiej niezawodności. Ciśnienie gazu SF6 jest niskie, działanie jest niezawodne i żywotność retencji gazu może osiągnąć 20 lat, eliminując potrzebę częstego uzupełniania gazu i zapewnienia długoterminowa stabilna praca.
| NIE. | Przedmiot | Jednostka | Parametr |
| 1 | Napięcie znamionowe | kV | 40.5 |
| 2 | Prąd znamionowy | A | 630 |
| 3 | Częstotliwość znamionowa | Hz | 50/60 |
| 4 | Napięcie wytrzymywane o częstotliwości sieciowej | kV | 95/110 |
| 5 | Impuls piorunowy wytrzymuje napięcie | kV | 185/215 |
| 6 | Znamionowy krótkotrwały prąd wyłączalny (szczytowy) | kA | 50 |
| 7 | Znamionowy prąd wyłączający w pętli zamkniętej | A | 630 |
| 8 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 |
| 9 | Znamionowy prąd transferu | A | 1000 |
| 10 | Znamionowy prąd zwarciowy wytrzymywany | kA | 20 |
| 11 | Rezystancja obwodu głównego | μΩ | 85 |
| 12 | Wytrzymałość mechaniczna | Czasy | 2000 |
| 13 | Roczny wskaźnik wycieku gazu | % | ≤0,1 |
Ten wewnętrzny rozłącznik obciążenia wykorzystuje gaz SF6 jako środek do gaszenia łuku, który doskonale gasi łuk i wydajność izolacji. Kiedy przełącznik przerywa prąd, po oddzieleniu natychmiast generowany jest łuk styki ruchome i stacjonarne. Napędzany polem magnetycznym magnesu stałego, łuk porusza się szybko i jest wydłużany, podczas gdy jest stale jonizowany i chłodzony gazem SF6, ostatecznie gaśnie pod wpływem prądu przekracza zero, osiągając bezpieczne i szybkie przerwanie prądu.
Podwójna odległość punktu przerwania zapewnia wysoki poziom izolacji i izolacji. Wykorzystanie magnesu trwałego zasada łuku wirującego, charakteryzuje się niskim zużyciem energii operacyjnej, dużą zdolnością gaszenia łuku i minimalne zużycie styków, skutecznie wydłużając żywotność elektryczną przełącznika.
Aby zapewnić stabilną pracę produktu, należy spełnić następujące warunki podczas instalacji i użytkowania:
1. Wysokość: Nie przekraczająca 1000 metrów (przy zamówieniu należy określić specjalne wymagania);
2. Temperatura otoczenia: -25 ℃ ~ + 40 ℃;
3. Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90%;
4. Intensywność sejsmiczna: Nie przekraczająca klasy B;
5. Powietrze otoczenia wolne od poważnych zanieczyszczeń, takich jak kurz, dym, chemiczne substancje żrące, gazy łatwopalne, benzyna i
spray solny.
Jako profesjonalny producent sprzętu elektrycznego wysokiego napięcia w Chinach, Yu Shun Electric dostarczył FLN36-40.5 Wewnętrzne rozłączniki obciążenia dla dużego projektu modernizacji miejskiej sieci energetycznej we wschodnich Chinach. Projekt dotyczył Linie dystrybucyjne 35kV na terenie ośmiu obszarów miejskich, obejmujących obszary mieszkalne, centra handlowe i parki przemysłowe, z niezwykle wysokimi wymaganiami dotyczącymi stabilności i bezpieczeństwa zasilania.
Przed modernizacją istniejąca rozdzielnica charakteryzowała się słabą izolacją, częstą konserwacją i niskim poziomem bezpieczeństwa, nie odpowiadają potrzebom rozwoju miejskiej sieci elektroenergetycznej. Po wybraniu tego produktu projekt został osiągnięty trzy główne ulepszenia: Po pierwsze, pięciostopniowa konstrukcja blokująca i gasząca łuk ogranicza nieprawidłowe działanie i zwarcia łukowe, poprawiające bezpieczeństwo systemu; po drugie, bezobsługowa konstrukcja skraca miesięczny czas konserwacji o 80%, obniżenie kosztów eksploatacji i utrzymania; po trzecie, zwarta konstrukcja dostosowuje się do przestrzeni instalacyjnej w pomieszczeniach zamkniętych podstacji miejskich, ułatwiając integrację systemu dystrybucji energii. Produkt nie doświadczył żadnych awarii w ciągu ponad dwóch lat działalności, zapewniając stabilne zasilanie ponad 500 000 mieszkańców i ponad 300 przedsiębiorstw, zyskując duże uznanie ze strony właściciela projektu i lokalnego działu zasilania. Usune Electric, jako dostawca, zapewnił kompleksowe usługi posprzedażowe, w tym wskazówki dotyczące instalacji na miejscu i szkolenia techniczne.
A1: Produkt charakteryzuje się bezobsługową konstrukcją i długą żywotnością elektryczną i mechaniczną. Gaz SF6 okres przechowywania może osiągnąć 20 lat. W normalnych warunkach użytkowania nie jest wymagana regularna konserwacja; tylko okresowe konieczne jest sprawdzenie obudowy urządzenia, mechanizmu napędowego i ciśnienia gazu (jeśli to konieczne). Wszystkie produkty Usune przed opuszczeniem fabryki przechodzą rygorystyczne testy jakości, aby zapewnić trwałość i niezawodność produktu.
A2: Podstawowa różnica polega na tym, że rozłączniki obciążenia są używane głównie do włączania i wyłączania prądów obciążenia oraz przeciążenia prądy zwarciowe, natomiast tradycyjne wyłączniki mogą dodatkowo przerywać prądy zwarciowe. Ten produkt, w połączeniu szeregowym z bezpiecznikiem ograniczającym prąd może zastąpić wyłącznik automatyczny: odpowiedzialny jest rozłącznik obciążenia do włączania i wyłączania różnych prądów obciążenia, podczas gdy bezpiecznik ograniczający prąd wytrzymuje duże przeciążenia i przerwanie prądu zwarciowego. Nadaje się do sieci pierścieniowych 35 kV i systemów zasilania dwupromieniowego (np jako oddziały miejskiej sieci energetycznej, dystrybucje przemysłowe i handlowe itp.), redukując jednocześnie koszty sprzętu zapewnienie bezpieczeństwa systemu. Jako profesjonalny producent w Chinach, Yushun Electric może zapewnić profesjonalną obsługę techniczną wskazówki pomagające klientom w wyborze odpowiednich rozwiązań.
