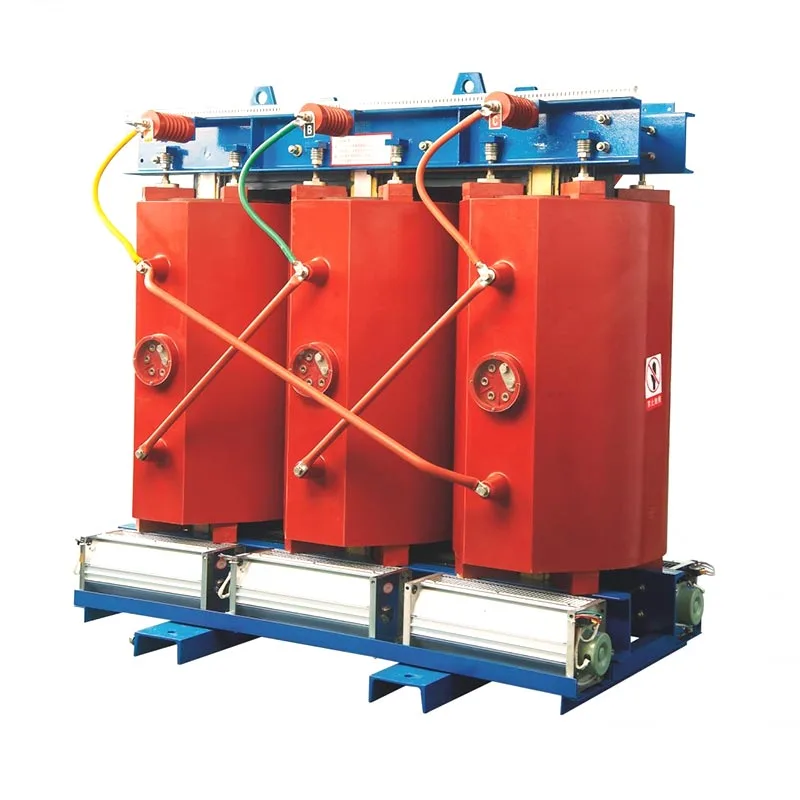

JakiśTransformator suchy 11 kV 1000 kVAto transformator rozdzielczy średniego napięcia przeznaczony do przesyłania energii elektrycznej z sieci 11 kV na niższe napięcie użytkowe przy zachowaniu izolacji galwanicznej, stabilności napięcia i bezpiecznej dystrybucji energii. W tym przewodniku wyjaśniono budowę, zasadę działania, specyfikacje, zastosowania, uwagi dotyczące instalacji, wymagania dotyczące ochrony, praktyki konserwacyjne i punkty zakupu przemysłowych i komercyjnych systemów zasilania.
Transformator o mocy 1000 kVA zapewnia znamionową moc pozorną wynoszącą 1000 kilowoltoamperów, podczas gdy napięcie 11 kV określa klasę napięcia pierwotnego. W przeciwieństwie do transformatora zanurzonego w oleju, transformator suchy wykorzystuje powietrze jako czynnik chłodzący i nie opiera się na mineralnym oleju izolacyjnym. Konstrukcje z żywicy odlewanej mogą stanowić kompaktowe rozwiązanie dla podstacji wewnętrznych, budynków komercyjnych, zakładów przemysłowych, obiektów związanych z przetwarzaniem danych, instalacji energii odnawialnej i innych lokalizacji, w których ważne są zachowanie się podczas pożaru, konserwacja, przestrzeń i względy środowiskowe.
Rzeczywistej specyfikacji nie należy nigdy wybierać wyłącznie na podstawie danych znamionowych z tabliczki znamionowej. Napięcie wtórne, grupa wektorów, impedancja, poziom izolacji, materiał uzwojenia, wzrost temperatury, metoda chłodzenia, ochrona obudowy, wysokość nad poziomem morza, temperatura otoczenia, obciążenie harmoniczne, warunki zwarciowe i obowiązujące normy mają wpływ na ostateczny projekt.
JakiśTransformator suchy 11 kV 1000 kVAto trójfazowy transformator elektryczny powszechnie stosowany do redukcji energii elektrycznej średniego napięcia do niższego napięcia odpowiedniego dla dalszej dystrybucji i sprzętu elektrycznego. Transformator ma znamionową moc pozorną 1000 kVA i napięcie pierwotne 11 kV.
Termintyp suchyoznacza, że transformator nie wykorzystuje ciekłego oleju izolacyjnego jako podstawowego środka izolacyjnego i chłodzącego. W zależności od konstrukcji uzwojenia mogą być otwarte, impregnowane próżniowo lub zalane żywicą. Konstrukcje z żywicy odlewanej są szczególnie powszechne tam, gdzie wymagana jest ochrona mechaniczna, odporność na warunki środowiskowe i zmniejszona zależność od izolacji płynnej.
Norma IEC 60076-11 w szczególności dotyczy transformatorów mocy typu suchego z urządzeniami o najwyższych napięciach do 72,5 kV i co najmniej jednym uzwojeniem pracującym powyżej 1,1 kV, co sprawia, że ma ona bezpośrednie zastosowanie do wielu konstrukcji transformatorów suchych 11 kV.
11 kV wskazuje nominalne napięcie po stronie pierwotnej. Dokładny poziom izolacji i napięcie znamionowe sprzętu należy potwierdzić na podstawie specyfikacji projektu i obowiązującej normy, a nie wywnioskować na podstawie samego napięcia nominalnego.
1000 kVA to znamionowa moc pozorna transformatora. Opisuje zdolność ładowania elektrycznego w określonych warunkach pracy, a nie reprezentuje bezpośrednią moc wyjściową 1000 kW.
W przypadku układu trójfazowego przybliżony prąd sieciowy przy pełnym obciążeniu można obliczyć za pomocą:
Na przykład przy 11 kV i 1000 kVA pierwotny prąd pełnego obciążenia wynosi w przybliżeniu52,5A. Prąd wtórny zależy od wybranej wartości znamionowej niskiego napięcia. Na przykład przy 400 V teoretyczny trójfazowy prąd pełnego obciążenia wynosi w przybliżeniu1443A. Obliczenia te są przydatne do wstępnej inżynierii, podczas gdy ostateczny wybór kabla, wyłącznika, szyny zbiorczej i zabezpieczeń musi być zgodny z pełnym projektem projektu.
Wydajność transformatora suchego zależy od skoordynowanej konstrukcji kilku głównych komponentów. Typowa jednostka 11 kV 1000 kVA obejmuje:
| Część | Funkcja podstawowa | Ważna uwaga |
|---|---|---|
| Rdzeń magnetyczny | Zapewnia ścieżkę magnetyczną do przenoszenia energii | Materiał rdzenia, konstrukcja złącza i straty |
| Uzwojenie WN | Odbiera napięcie 11 kV | Izolacja, materiał przewodnika, odporność na impulsy |
| Uzwojenie NN | Zapewnia wymagane napięcie wyjściowe niskiego napięcia | Napięcie, wydajność prądowa, wzrost temperatury |
| System izolacji | Oddziela elektrycznie komponenty pod napięciem | Wydajność termiczna, dielektryczna, środowiskowa |
| Enkapsulacja żywicy | Chroni uzwojenia w konstrukcjach z żywicy odlewanej | Jakość odlewu, kontrola pustych przestrzeni, wydajność cieplna |
| Układ chłodzenia | Usuwa ciepło powstałe podczas pracy | Działanie i wentylacja AN lub ANAF |
W konstrukcjach z żywicy lanej uzwojenia otoczone żywicą mogą zapewnić solidną strukturę izolacyjną wokół cewek. Ostateczną konstrukcję należy jednak oceniać pod kątem wymaganych warunków elektrycznych, termicznych, środowiskowych i mechanicznych, a nie wyłącznie na podstawie konstrukcji z żywicy.
Transformator działa poprzez indukcję elektromagnetyczną. Kiedy do uzwojenia pierwotnego przyłożone jest zmienne napięcie 11 kV, wytwarza ono przemienny strumień magnetyczny w rdzeniu. Ten strumień magnetyczny łączy się z uzwojeniem wtórnym i indukuje napięcie zgodnie ze współczynnikiem zwojów.
W przypadku naturalnego chłodzenia powietrzem ciepło przemieszcza się z części aktywnych do otaczającego powietrza poprzez konwekcję i promieniowanie. W przypadku zastosowań o większym zapotrzebowaniu termicznym można dodać wentylatory z wymuszonym obiegiem powietrza. Wybrany układ chłodzenia musi odpowiadać określonym parametrom znamionowym i środowisku pracy transformatora.
Kupujący powinien poprosić o kompletny arkusz danych technicznych, a nie dokonywać zakupów wyłącznie w oparciu o „11 kV 1000 kVA”. Typowa specyfikacja projektu powinna uwzględniać:
| Parametr | Dlaczego to ma znaczenie |
|---|---|
| Pojemność znamionowa | Określa moc pozorną: 1000 kVA. |
| Napięcie pierwotne | Musi pasować do rzeczywistej sieci średniego napięcia. |
| Napięcie wtórne | Określa kompatybilność z urządzeniami końcowymi. |
| Częstotliwość | Typowe wartości projektowe obejmują 50 Hz lub 60 Hz. |
| Grupa wektorów | Definiuje przesunięcie fazowe i połączenie uzwojenia. |
| Impedancja | Wpływa na regulację napięcia i zachowanie przy prądzie zwarciowym. |
| Straty | Wpływa na temperaturę roboczą i zużycie energii w całym cyklu życia. |
| Wzrost temperatury | Określa termiczne warunki pracy i wymagania izolacyjne. |
| Poziom izolacji | Ważne dla wytrzymałości dielektrycznej i koordynacji systemu. |
| Obudowa/stopień ochrony IP | Chroni transformator przed zagrożeniami środowiskowymi i przypadkowym kontaktem. |
Opublikowane specyfikacje producenta pokazują, że transformatory suche klasy 11 kV i mocy 1000 kVA mogą mieć zasadniczo różne wartości strat, materiały uzwojenia, wymiary, grupy wektorów, wartości impedancji i układy chłodzenia. Dlatego parametry te należy potwierdzić dla konkretnego modelu, zamiast zakładać, że wszystkie transformatory 1000kVA są technicznie równoważne.
Technologia transformatorów suchych jest szczególnie użyteczna, gdy środowisko instalacji kładzie nacisk na pracę w pomieszczeniach zamkniętych, względy przeciwpożarowe, zmniejszone wymagania dotyczące izolacji cieczowej lub uproszczoną konserwację.
W normie IEC 60076-11 omówiono także klasy klimatyczne, kwestie termiczne i dielektryczne związane z wysokością, zarządzanie obudowami, zachowanie podczas pożaru i klasyfikację sejsmiczną, ilustrując, dlaczego podczas specyfikacji transformatora należy uwzględnić warunki środowiskowe.
Transformator suchy 11 kV 1000 kVA może być stosowany wszędzie tam, gdzie system dystrybucyjny 11 kV wymaga transformatora obniżającego średniej mocy, a wymagania instalacyjne są zgodne z technologią typu suchego.
Wybór transformatora należy rozpocząć od układu elektrycznego, a nie od katalogu produktów. Poniższa lista kontrolna może pomóc w zapobieganiu lukom w specyfikacji:
Nawet dobrze zaprojektowany transformator może działać słabo, jeśli środowisko instalacji nie zapewnia wystarczającego odstępu, wentylacji, ochrony lub koordynacji elektrycznej.
Warunki instalacji to nie tylko szczegóły mechaniczne. Norma IEC 60076-11 szczególnie uwzględnia wpływ wysokości nad poziomem morza i warunków środowiskowych na parametry termiczne i dielektryczne transformatora, dlatego parametry te należy zadeklarować na etapie specyfikacji.
Transformatory suche generalnie unikają zadań konserwacyjnych związanych z olejem, ale nadal wymagają okresowych kontroli. Częstotliwość konserwacji należy ustalić zgodnie z instrukcjami producenta, warunkami pracy, lokalnymi przepisami i krytycznością instalacji.
| Obszar inspekcji | Co sprawdzić |
|---|---|
| Uzwojenia | Widoczne zanieczyszczenie, uszkodzenie, nietypowe ślady rozładowania lub pogorszenie jakości. |
| Znajomości | Stan zacisków, szczelność, oznaki przegrzania i stan kabli. |
| Chłodzenie | Kanały powietrzne, wentylacja, wentylatory, jeśli są zamontowane, i nienormalna temperatura. |
| Monitorowanie temperatury | Odczyty czujników, alarmy, działanie sterownika i trendy historyczne. |
| Środowisko | Kurz, wilgoć, atmosfera korozyjna i wentylacja pomieszczenia. |
Jednym z najbardziej praktycznych środków konserwacji jest utrzymywanie w czystości powierzchni chłodzących i ścieżek wentylacyjnych. Nadmierna ilość pyłu może zmniejszyć przenikanie ciepła i z czasem może stworzyć niepożądane warunki izolacyjne.
Transformatory suche i transformatory olejowe mogą wykonywać zadania związane z dystrybucją średniego napięcia, ale ich konstrukcja i właściwości instalacyjne są różne.
| Czynnik | Typ suchy | Zanurzony w oleju |
|---|---|---|
| Środek izolujący | System izolacji powietrznej i/lub stałej | Płyn izolujący |
| Zarządzanie olejem | Nie jest wymagane | Wymagane zgodnie z projektem i warunkami eksploatacji |
| Instalacja wewnętrzna | Wspólne zastosowanie | Zależy od lokalnych wymagań projektowych i bezpieczeństwa |
| Rozważania przeciwpożarowe | Brak obciążenia ogniowego olejem transformatorowym | Wymaga uwzględnienia rodzaju cieczy i wymagań instalacyjnych |
| Typowa konserwacja | Kontrola, czyszczenie, połączenia, chłodzenie i monitorowanie | Obejmuje wymagania dotyczące kontroli i konserwacji cieczy |
Odpowiednia technologia zależy od projektu, a nie od uniwersalnej zasady. Należy ocenić profil obciążenia, przestrzeń, warunki środowiskowe, wymagania przeciwpożarowe, miejsce instalacji, koszt początkowy, względy cyklu życia i lokalne przepisy.
W przypadku zamówień międzynarodowych komunikacja techniczna jest tak samo ważna jak podana cena. Przed złożeniem zamówienia kupujący powinni poprosić o przejrzystą dokumentację obejmującą dokładną konfigurację transformatora.
Opublikowana dokumentacja techniczna uznanych producentów transformatorów pokazuje, że nawet transformatory o tej samej mocy znamionowej 11 kV i 1000 kVA mogą różnić się materiałem uzwojenia, wartościami strat, grupą wektorów, impedancją, systemem izolacji, wymiarami i konfiguracją chłodzenia.
Zhejiang Usune Electric Co., Ltd.może być prezentowany jako potencjalny dostawca dla klientów poszukujących niestandardowych rozwiązań transformatorowych. W przypadku wyceny dotyczącej konkretnego projektu kupujący powinien podać parametry układu elektrycznego, środowisko instalacji, obowiązujące normy, miejsce dostawy oraz wszelkie wymagane akcesoria i specyfikacje obudów.
Może nadawać się do wielu zastosowań przemysłowych, gdy zasilanie 11 kV, napięcie wtórne, profil obciążenia, warunki instalacji, system ochrony i wymagana wydajność odpowiadają projektowi. Przed dokonaniem wyboru należy wykonać obliczenia rzeczywistego obciążenia.
W przypadku systemu trójfazowego 11 kV teoretyczny prąd pierwotny przy pełnym obciążeniu wynosi około 52,5 A. Rzeczywisty projekt systemu powinien również uwzględniać tolerancję transformatora, warunki pracy, ustawienia zabezpieczeń i charakterystykę sieci.
Napięcie wtórne zależy od projektu. Typowe konfiguracje niskiego napięcia obejmują 400 V, 415 V i 433 V, ale w zależności od układu elektrycznego można zaprojektować inne napięcia.
Nie koniecznie. Wiele transformatorów suchych działa przy naturalnym chłodzeniu powietrzem. Chłodzenie wymuszonym obiegiem powietrza można dodać, gdy projekt wymaga zwiększonej pojemności cieplnej lub specyficznych warunków pracy.
IEC 60076-11:2018 to główna norma IEC dotycząca w szczególności transformatorów mocy suchych w określonym zakresie. Mogą mieć również zastosowanie dodatkowe wymagania krajowe, regionalne, dotyczące projektu, instalacji lub wydajności.
kVA mierzy moc pozorną, podczas gdy kW mierzy moc czynną. Zależność zależy od współczynnika mocy: kW = kVA × współczynnik mocy. Dlatego transformatora o mocy 1000 kVA nie należy automatycznie opisywać jako źródła zasilania o mocy 1000 kW.
Wielu producentów może skonfigurować parametry, takie jak napięcie wtórne, grupa wektorów, materiał uzwojenia, impedancja, zakres zaczepów, obudowa, układ chłodzenia, akcesoria i system monitorowania zgodnie z wymaganiami projektu. Każdą personalizację należy potwierdzić w oparciu o obowiązującą normę techniczną.
JakiśTransformator suchy 11 kV 1000 kVAto coś więcej niż kombinacja wartości napięcia i pojemności. Jego rzeczywista wydajność zależy od interakcji projektu elektrycznego, izolacji, zarządzania ciepłem, konstrukcji uzwojenia, strat w rdzeniu, impedancji, warunków środowiskowych, ochrony, instalacji i konserwacji.
W przypadku zespołów inżynieryjnych i menedżerów ds. zakupów najbardziej niezawodnym podejściem jest rozpoczęcie od pełnego zapotrzebowania na energię elektryczną, a następnie zażądanie szczegółowej propozycji technicznej. Porównanie gwarantowanych strat, poziomów izolacji, grupy wektorów, impedancji, wzrostu temperatury, wymiarów, testów, akcesoriów i wsparcia serwisowego może pomóc upewnić się, że wybrany transformator pasuje do rzeczywistego zastosowania.
Zhejiang Usune Electric Co., Ltd. może wspierać klientów w ocenie wymagań transformatora suchego średniego napięcia i konfiguracji specyficznych dla projektu. Jeśli planujesz nową podstację, modernizujesz przemysłowy system elektroenergetyczny lub szukasz transformatora 11kV 1000kVA do projektu komercyjnego lub infrastrukturalnego,skontaktuj się z namiz napięciem, wydajnością, częstotliwością, warunkami instalacji i wymaganiami technicznymi, aby omówić odpowiednie rozwiązanie transformatora.
-
