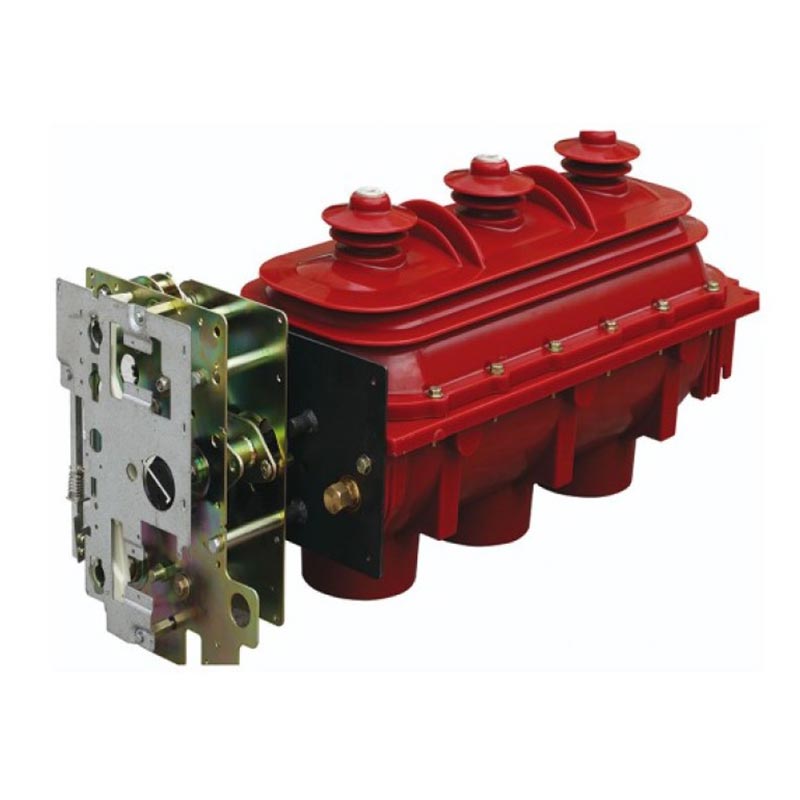

Przełącznik przerywający obciążenie Rmu

Rozłącznik obciążenia Usune RMU obejmuje głównie trzy typy niezależnie opracowanych produktów: kryty AC wysokonapięciowe przełączniki obciążenia SF6, zespoły rozłączników obciążenia z bezpiecznikami i przełączniki obciążenia montowane na głowicy kablowej, obejmujący modele FLN36-12D (rozłącznik obciążenia) i FLRN36-12D (zespół przełącznika obciążenia z bezpiecznikiem). Te produkty mogą zaspokoić potrzeby różnych scenariuszy dystrybucji energii i są szczególnie odpowiednie dla kompleksu wymagania operacyjne chińskiego systemu elektroenergetycznego. Jako podstawowy produkt firmy Zhejiang Usune Electric Co., Ltd., ten Przełącznik jest produkowany w nowoczesnej fabryce firmy i w trakcie całego procesu przechodzi rygorystyczne testy jakości aby zapewnić stabilną i niezawodną pracę.

Podstawowe zalety

1. Usune od wielu lat jest głęboko zaangażowany w badania i rozwój oraz produkcję sprzętu elektrycznego wysokiego napięcia, gromadząc bogate doświadczenie w zastosowaniach terenowych. Rozłącznik obciążenia RMU był szeroko stosowany w tysiącach projekty zarówno w kraju, jak i za granicą, weryfikując jego adaptowalność i niezawodność w różnych środowiskach.

2. Rozłącznik obciążenia RMU został niezależnie opracowany przez profesjonalny zespół badawczo-rozwojowy firmy Usune, absorbując zaawansowane rozwiązania zagranicznych technologii i optymalizację jego projektu pod kątem rzeczywistej charakterystyki chińskiego systemu elektroenergetycznego. Jego Zasada gaszenia łuku, konstrukcja konstrukcyjna i mechanizm operacyjny odzwierciedlają głęboką wiedzę zawodową w zakresie dziedzinie rozdzielnic wysokiego napięcia.

3. Produkt przeszedł pełny zestaw testów typu, a jego działanie jest w pełni zgodne z GB 3804, GB 16926, IEC 60265 i IEC 60420, wykazując jego autorytet techniczny i zgodność.

4. Wykorzystując specjalną dynamiczną i statyczną strukturę uszczelniającą, oferuje doskonałe właściwości uszczelniające i jest wyposażony z wizualnym manometrem do monitorowania w czasie rzeczywistym. Niezawodne blokady mechaniczne zapewniają bezpieczeństwo użytkowania. jako profesjonalny producent, Usune zapewnia kompleksową obsługę posprzedażną, jeszcze bardziej zwiększając zaufanie klientów.

Cechy konstrukcyjne

1. Przełącznik obciążenia i połączone urządzenia elektryczne składają się z jednolitej izolowanej obudowy, korpusu przełącznika i sprężyny mechanizm napędowy, oprawka bezpiecznika i układ wyzwalania bezpiecznika. Przełączniki obciążenia montowane na głowicy kablowej są wyposażone w: dedykowana izolowana obudowa i uniwersalny mechanizm napędowy sprężynowy.

2. Górna i dolna obudowa są odlane z żywicy epoksydowej, tworząc szczelną, wypełnioną gazem wnękę wewnętrzną. Rotacja wspólny ruchomy styk osiąga trzy pozycje: „zamykanie”, „otwieranie” i „uziemienie”, zapewniając elastyczność i niezawodne przełączanie.

3. Przód skrzynki mechanizmu wyposażony jest w manometr SF6 i wskaźnik położenia. Pozycja Wskaźnik jest bezpośrednio połączony z ruchomym wałem napędowym, zapewniając dokładne i niezawodne wskazanie.

4. Port nadmiarowy ciśnienia znajduje się z tyłu obudowy. W przypadku wewnętrznego nadciśnienia spowodowanego usterką, gaz jest odprowadzany do tyłu, co zapobiega wyrzutowi do przodu i zapewnia bezpieczeństwo personelu.

5. Pomiędzy wyłącznikiem obciążenia a uziemnikiem oraz pomiędzy wyłącznikiem obciążenia znajdują się niezawodne blokady mechaniczne uziemnika i drzwi przednich (pasujące do panelu), aby uniknąć ryzyka nieprawidłowego działania.

6. Przełączniki obciążenia montowane na zaciskach kablowych są wyposażone w przednie złącza kablowe z powłoką antydotykową, obsługujące wysokie napięcie połączeń kablowych zarówno na końcu przychodzącym, jak i wychodzącym i są specjalnie zaprojektowane do odgałęzień/złączy kablowych pudełka.

Zasada gaszenia łuku

Rozłącznik obciążenia RMU wykorzystuje gaz SF6 jako środek do gaszenia łuku, wykazując doskonałe gaszenie łuku wydajność. Kiedy przełącznik przerywa prąd, styki ruchome i nieruchome oddzielają się, tworząc łuk. Napędzany stałym polem magnetycznym, łuk szybko obraca się wokół styków, osiągając szybką dejonizację i chłodzenie, wygaszanie w bieżącym punkcie przejścia przez zero; po przełamaniu luka podwójna z wysokim poziomem powstaje izolacja izolacyjna, co skutkuje dużą zdolnością wyłączania, minimalnym zużyciem styków i długą żywotnością elektryczną życie.

Mechanizm operacyjny

1. Ręczny mechanizm sprężynowy typu II

Służy do operacji przełączania, zamykania, otwierania i uziemiania przełącznika obciążenia. Górny otwór operacyjny steruje uziemnik, a dolny otwór operacyjny steruje wyłącznikiem obciążenia; po zamknięciu wycieczka wiosenna synchronicznie magazynuje energię, a wyłączenie można zwolnić jedynie za pomocą przycisku ręcznego lub sygnału bezpiecznika.

2. Elektryczny mechanizm działania sprężyny typu II

Konstrukcja ta, oparta na mechanizmie ręcznym, zawiera urządzenie magazynujące energię silnika i cewkę wyzwalającą. Ręczne i elektryczne działanie są niezależne i nie kolidują ze sobą. Obsługuje zdalne sterowanie i obsługę napięcie obejmuje AC220V, DC220V, DC110V i DC48V.

Warunki pracy

1. Normalne warunki pracy

- Temperatura otoczenia: −25°C ~ +40°C
- Wysokość: Nie przekraczająca 2000 m
- Wilgotność: średnia dzienna wilgotność względna ≤95%; średnia miesięczna wilgotność względna ≤90%; średnia dzienna ilość pary wodnej ciśnienie ≤2,2 kPa; średnie miesięczne ciśnienie pary wodnej ≤1,8kPa
- Powietrze otoczenia wolne od znacznych ilości pyłu, dymu, żrących/łatwopalnych gazów, oparów i zanieczyszczeń mgłą solną
- Wibracje zewnętrzne i zakłócenia sejsmiczne są znikome
- Amplituda zakłóceń elektromagnetycznych indukowanych obwodem wtórnym ≤1,6 kV

2. Specjalne warunki pracy

Zgodnie z GB/T 11022-1999 „Wspólne wymagania techniczne dotyczące norm dotyczących rozdzielnic i sterownic wysokiego napięcia”, przełącznik powinien działać w normalnych warunkach; jeśli rzeczywiste warunki pracy odbiegają od normalnego zakresu (takich jak wysokość przekraczająca 2000 m, nadmierna temperatura, wysoka wilgotność i łatwa kondensacja itp.), potrzeby użytkownika dojść do porozumienia z producentem.

Główne parametry techniczne

Parametry techniczne bezpieczników

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Rzeczywiste przypadki zastosowań

Przypadek 1: Projekt dystrybucji energii na osiedlu mieszkaniowym w Hangzhou w Chinach Duża społeczność mieszkaniowa w Firma Hangzhou, mając wysokie wymagania dotyczące stabilności i bezpieczeństwa zasilania, wybrała wyłącznik obciążenia Usune FLRN36-12D po porównaniu, urządzenie kombinowane z rozłącznikiem i bezpiecznikiem jako podstawowe urządzenie do dystrybucji energii. Zainstalowany w podstacja gminna, odpowiada za przełączanie i zabezpieczanie linii energetycznych dla 8 budynków mieszkalnych budynków (1200 gospodarstw domowych). Od momentu uruchomienia w 2024 roku, sprzęt pracuje stabilnie przez ponad 12 miesięcy bez żadnych potknięć i przerw w dostawie prądu. Jego niezawodna konstrukcja blokująca i skuteczność gaszenia łuku SF6 skutecznie zapobiegają przerwom w dostawie prądu spowodowanym prądami zwarciowymi, zapewniając mieszkańcom normalne życie. Jako dostawca dla W ramach tego projektu Usune zapewnił wskazówki dotyczące instalacji na miejscu i zapewnił regularne usługi konserwacyjne, zdobywając wysokie uznanie od zarządców nieruchomości wspólnotowych i mieszkańców.

Często zadawane pytania

P1: Jakie standardy spełnia rozłącznik obciążenia Usune RMU i w jaki sposób gwarantuje się jego niezawodne działanie?

A1: Produkt przeszedł pełny zestaw testów typu, a jego działanie jest w pełni zgodne z normą GB 3804 „3kV ~ 63kV AC Wyłącznik wysokiego napięcia obciążenia”, GB 16926 „Urządzenie kombinowane rozłącznika wysokiego napięcia z bezpiecznikiem” i IEC 60265 oraz normy IEC 60420. Co więcej, produkt został niezależnie opracowany przez Usune, pod ścisłą kontrolą jakości przez cały proces, od zakupu surowców po produkcję fabryczną i testowanie. Jego wyjątkowa dynamika i statyczna konstrukcja uszczelniająca, monitorowanie ciśnienia w czasie rzeczywistym i niezawodne blokady mechaniczne zapewniają długoterminową trwałość stabilna praca.

P2: Czy rozłącznik obciążenia Usune RMU może być używany w specjalnych środowiskach, takich jak duże wysokości i wysoka wilgotność?

A2: Produkt zaprojektowano tak, aby był kompatybilny z normalnymi warunkami pracy (wysokość ≤ 2000 m, temperatura -25°C ~ +40°C itd.). Jeśli rzeczywiste warunki pracy odbiegają od normalnego zakresu (np. wysokość przekraczająca 2000 m, nadmierna temperatura, wysoka wilgotność i kondensacja), użytkownicy muszą skonsultować się z producentem (Zhejiang Usune Electric Co., Ltd.) z góry. Profesjonalny zespół badawczo-rozwojowy Usune może zapewnić niestandardowe rozwiązania w oparciu o specyfikę środowiskach, aby zapewnić stabilną pracę produktu.
