Rozłącznik 12kv 10kv 1000a 1250a

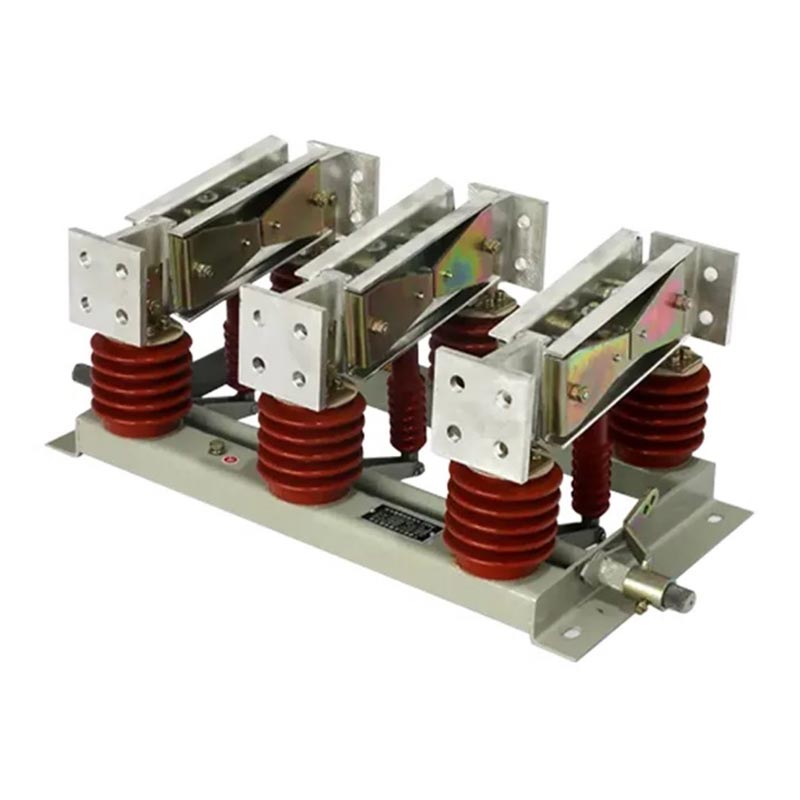

Rozłącznik Usune 12kV 10kV 1000A 1250A to podstawowy produkt opracowany przez firmę skupiającą się na potrzebach przemysłowa dystrybucja energii wysokiego napięcia. Jest specjalnie zaprojektowany do gniazd generatorów i wysokiego napięcia systemów, dostosowujących się do poziomów napięcia 10 kV i 12 kV i obejmujących główne specyfikacje prądowe 1000 A i 1250A.

Rozłącznik 12kV/10kV/1000A/1250A składa się z trzech niezależnych jednostek jednobiegunowych i może być również elastycznie skonfigurowany jako trójbiegunowe zintegrowane urządzenie elektryczne wysokiego napięcia. Ma zwartą konstrukcję, jest wygodny działanie i niezawodną izolację. Jako flagowy produkt opracowany we własnym zakresie, spełnia wymogi izolacji, uziemienia i wymagania dotyczące zapobiegania zanieczyszczeniom w różnych warunkach pracy. Osiąga niezawodne przełączanie obwodów pod warunkach jałowych, tworząc dobrze widoczną przerwę izolacyjną, zapewniającą bezpieczeństwo personelu konserwacyjnego od źródło.

Podstawowe zalety

1. Zaawansowana technologia i stabilna wydajność

- Integruje najnowszą technologię elektryczną wysokiego napięcia w gospodarstwie domowym, optymalizuje obwód przewodzący i izolację konstrukcja, zmniejsza rezystancję styków i poprawia obciążalność wysokoprądową;
- Obsługuje konfiguracje wewnętrzne (N) i zewnętrzne, z opcjonalnym uziemnikiem (D) i typami odpornymi na zanieczyszczenia (W) dostosować się do złożonych warunków pracy;
- Wykorzystuje materiały izolacyjne o wysokiej wytrzymałości i odporne na rdzę elementy metalowe, odporne na starzenie i korozję, przedłużenie żywotności.

2. Zgodny i certyfikowany, bezpieczny i niezawodny

- GB 1985-2014 „Rozłączniki wysokiego napięcia prądu przemiennego i przełączniki uziemiające”
- GB/T 11022-2011 „Wspólne wymagania techniczne dotyczące norm dotyczących rozdzielnic i urządzeń sterujących wysokiego napięcia”
- DL/T 486-2010 „Warunki techniczne zamawiania rozłączników wysokiego napięcia prądu przemiennego i uziemników”
- DL/T 593-2006 „Wymagania techniczne dotyczące aparatury rozdzielczej i sterowniczej wysokiego napięcia”

3. Silna zdolność adaptacji i szeroki zakres zastosowań

- Specyfikacje napięcia/prądu: 10kV, 12kV; 1000A, 1250A, możliwość rozbudowy do modeli wysokoprądowych 2000A-10000A;
- Dostępne typy: nieuziemione, pojedynczo uziemione, przelotowe, spełniające różne wymagania instalacyjne;
- Tolerancja środowiskowa: szeroki zakres temperatur roboczych od -50 ℃ do + 50 ℃, wysokość ≤2000 m (możliwość dostosowania do wysokości powyżej 2500m), odporna na trzęsienia ziemi o sile 8,20mm... Odporna na oblodzenie, odpowiednia dla klasy III i IV obszary zanieczyszczeń.

Parametry techniczne

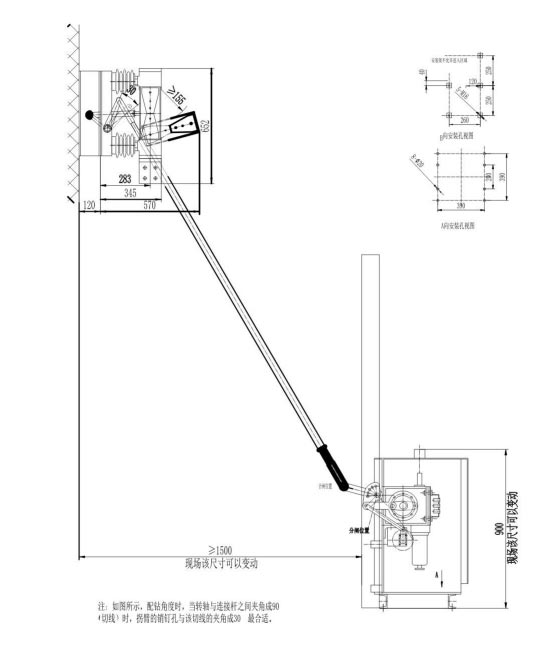

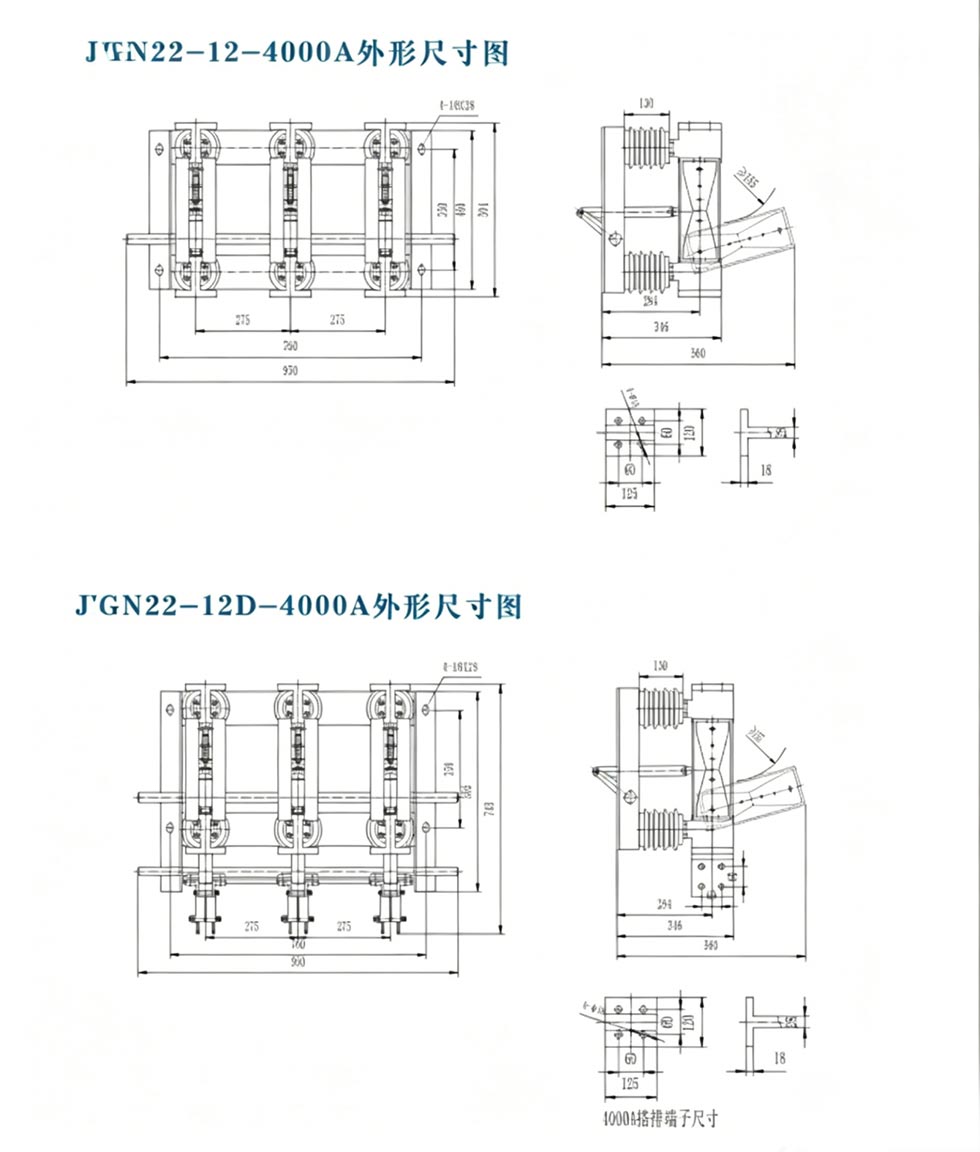

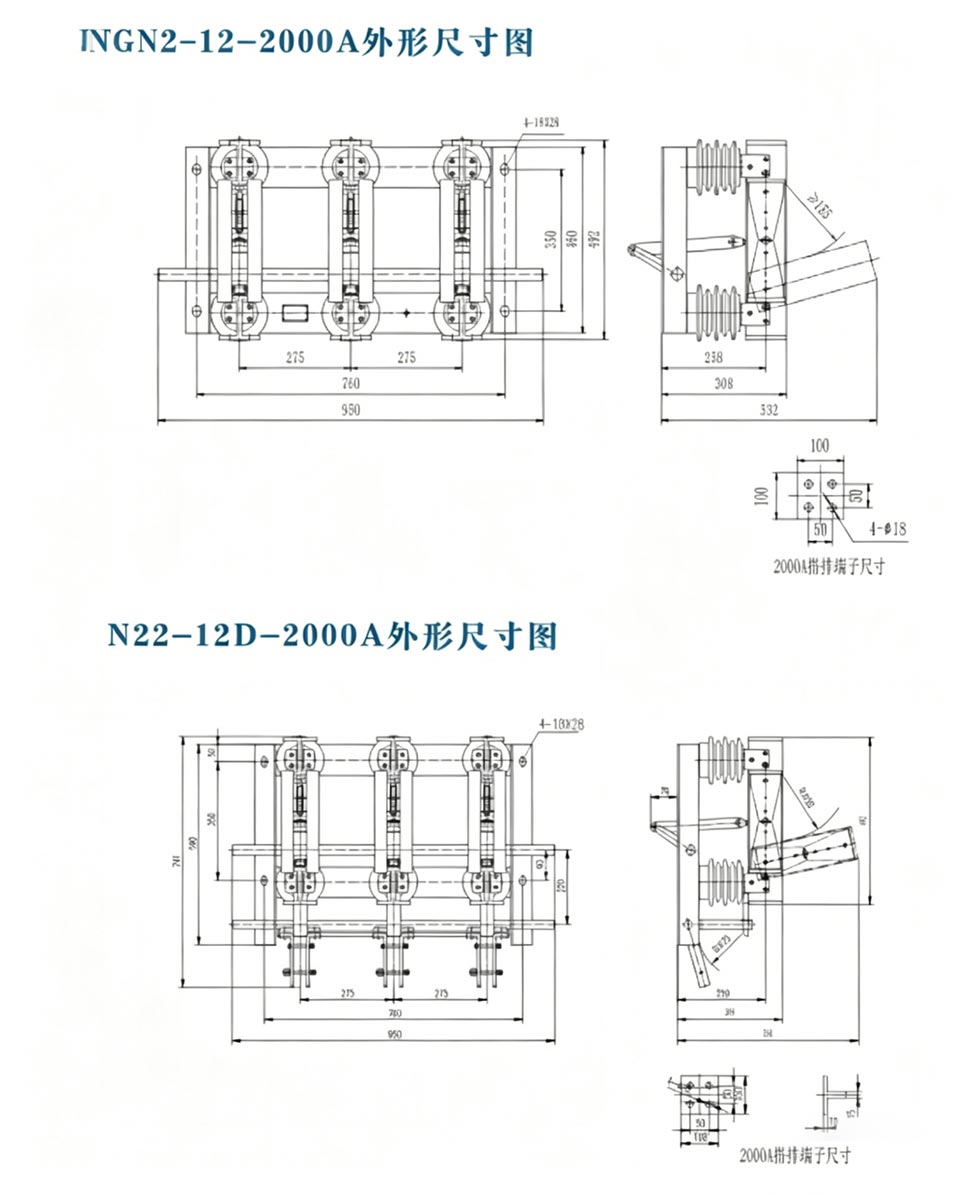

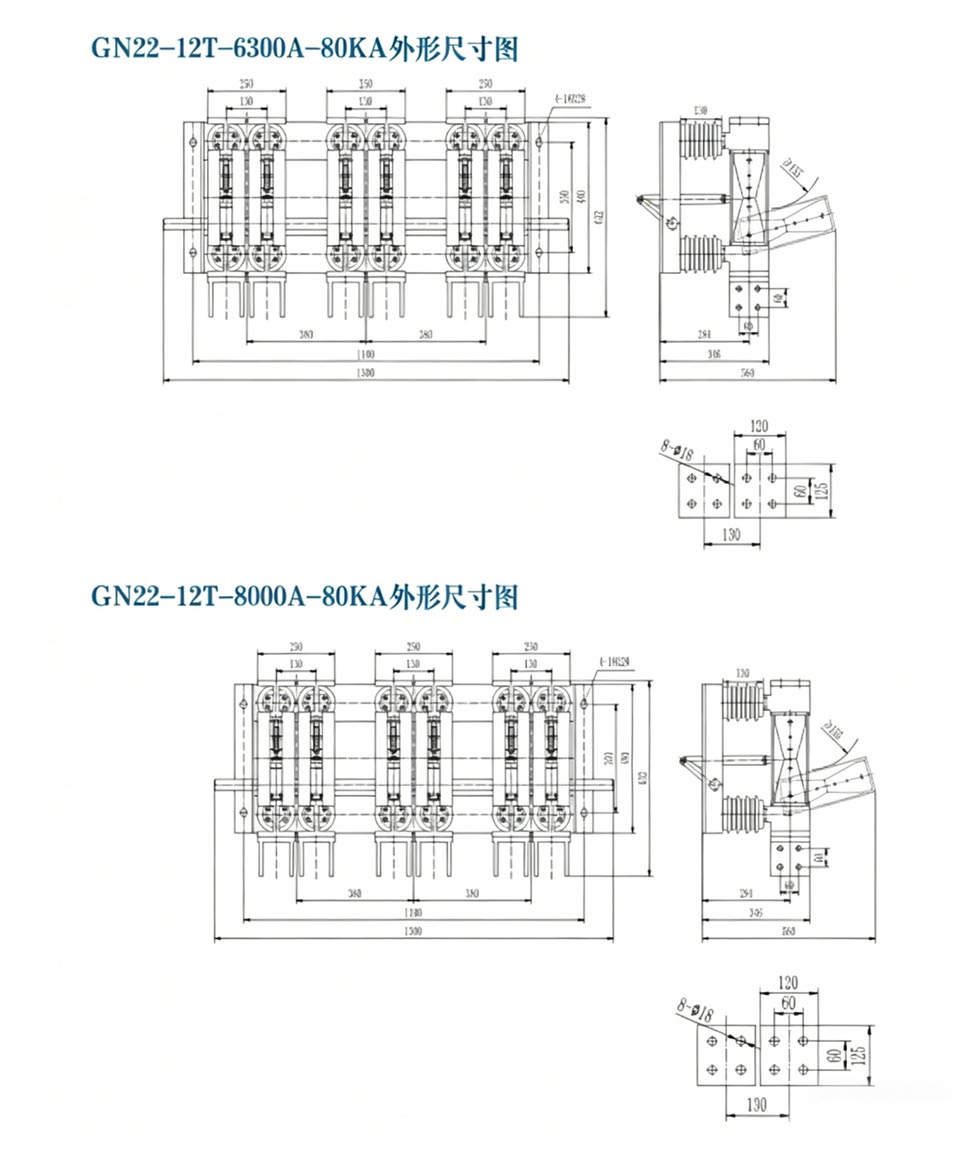

Wymiar zewnętrzny

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Prawdziwe przypadki zastosowań

Przypadek 1: Modernizacja systemu dystrybucji energii 12 kV w dużej hucie stali

Państwowa huta stali musiała zmodernizować swój sprzęt izolacyjny rozdzielni wysokiego napięcia 12 kV. The Głównymi wyzwaniami były wysokoprądowe ogrzewanie, słaba ochrona przed zanieczyszczeniami zewnętrznymi i wysokie ryzyko związane z bezpieczeństwem konserwacji. The Wybrano rozłącznik Usune GN□-12DW/1250A (z uziemieniem i ochroną przed zanieczyszczeniami), odpowiedni do trudnych warunków zewnętrznych środowiska zapylone. Jego prąd znamionowy 1250 A spełnia wymagania pracy przy pełnym obciążeniu w produkcji stali linia.

- Wyniki wdrożenia: Sprzęt działa od 2 lat bez przegrzania i izolacji niepowodzenia. Funkcja uziemienia jest niezawodna, a przerwa w izolacji jest wyraźna podczas konserwacji. Konserwacja wydajność wzrosła o 40%, co zaowocowało długoterminowymi zamówieniami masowymi od klientów.

Przypadek 2: Izolacja wylotu generatora 10 kV w dużej elektrowni cieplnej

Elektrociepłownia o mocy 300 MW potrzebna do skonfigurowania urządzeń izolujących na wyjściu generatora 10 kV, wymagająca zdolność przystosowania się do pracy na dużych wysokościach, stabilność przy wysokim prądzie i odporność na wibracje. Usune GN□-10/1000A do zastosowań wewnętrznych Wybrano rozłącznik z dostosowanym, wzmocnionym rozwiązaniem do pracy na dużych wysokościach, odpowiednim dla obszarów, w których znajdują się zakłady wysokościach ≤2200m i odpornych na silne wibracje.

- Wyniki wdrożenia: Sprzęt działał stabilnie przez 3 lata, wytrzymując działanie dużych prądów na wylocie generatora bez awarii lub awarii, zapewniając bezpieczną ochronę izolacji dla urządzenia konserwacji i stać się wzorcowym przypadkiem zastosowania w elektrowniach.

Często zadawane pytania

P1: Jaka jest podstawowa różnica między rozłącznikiem Usune 12 kV 10 kV 1000 A 1250 A a zwykłym rozłącznikiem przełączniki?

Odp.: Podstawowa różnica polega na dużej obciążalności prądowej i możliwości dostosowania do środowiska. Zwyczajny rozłączniki mają prąd znamionowy ≤630A, podczas gdy produkty Usune skupiają się na wysokim prądzie 1000A i 1250A scenariusze optymalizujące strukturę przewodzącą w celu ograniczenia wytwarzania ciepła; jednocześnie wspierają dostosowanie do użytku wewnątrz/na zewnątrz, ochrona przed zanieczyszczeniami, uziemienie itp. i może wytrzymać ekstremalne temperatury od -50℃ do +50℃, dzięki czemu nadają się do trudnych warunków, takich jak huty i elektrownie, które zwykle produkty nie mogą spełnić.

P2: Czy ten rozłącznik obsługuje użytkowanie na dużych wysokościach i w silnie zanieczyszczonym środowisku?

O: Tak. Model standardowy nadaje się do pracy na wysokościach ≤2000 m i poziomach zanieczyszczeń III-IV. Dla wysokości ≥2500m, kompatybilność można poprawić poprzez niestandardowe rozwiązania, takie jak wzmocniona izolacja i zmniejszony prąd znamionowy. Do środowisk silnie zanieczyszczonych dostępny jest model odporny na zanieczyszczenia (W), wykorzystujący technologię odporną na zanieczyszczenia izolatory zwiększające zdolność zapobiegania rozgorzeniom. Model ten został wdrożony w kilku stalach stosowanych na dużych wysokościach elektrownie i elektrownie.

P3: Jaki jest okres gwarancji na rozłączniki 12 kV, 10 kV, 1000 A i 1250 A? To wskazówki dotyczące instalacji zapewnione po sprzedaży?

Odp.: Firma Usune oferuje 2-letnią gwarancję obejmującą bezpłatną naprawę i wymianę części w przypadku usterek innych niż spowodowane przez człowieka. okres gwarancji. Zespół obsługi posprzedażnej zapewnia bezpłatne wskazówki dotyczące instalacji i szkolenia techniczne, a także służy pomocą z uruchomieniem zdalnym lub na miejscu. Obsługiwane są również niestandardowe rozwiązania techniczne w celu zapewnienia sprzętu możliwość dostosowania do warunków panujących na miejscu i wyeliminowanie problemów związanych z konserwacją.
