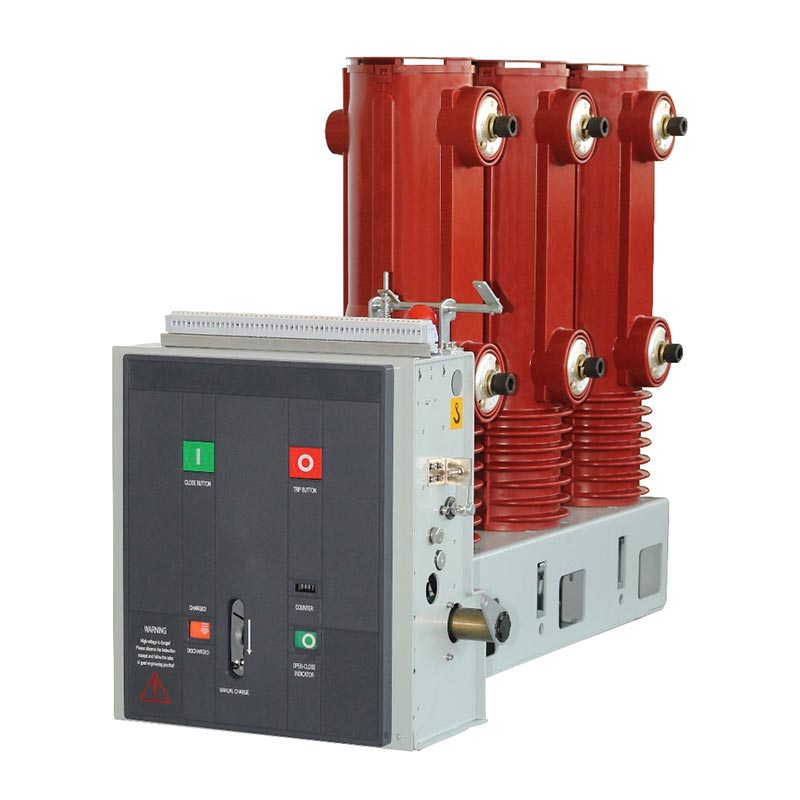

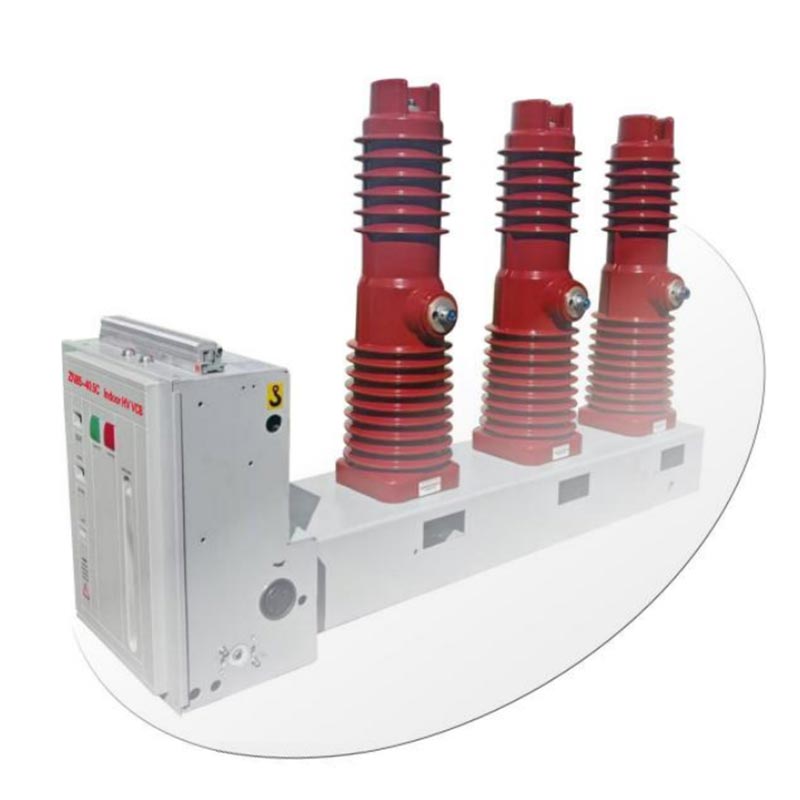

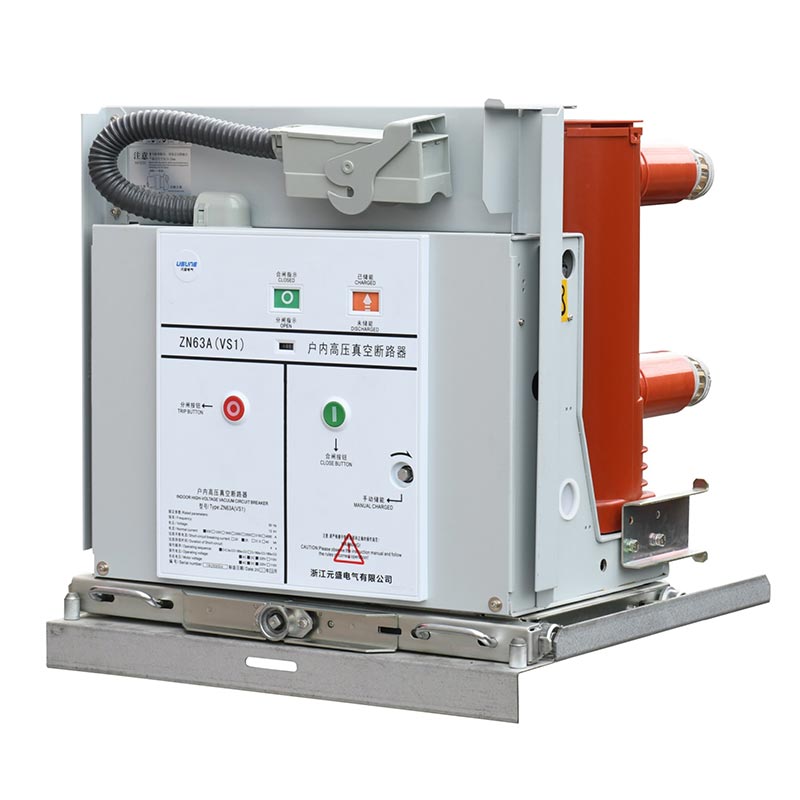

Wnętrzowy wyłącznik próżniowy Vcb Usune 33kv to produkt nowej generacji zaprojektowany w oparciu o zaawansowaną aparaturę rozdzielczą Koncepcje badawczo-rozwojowe a rzeczywiste potrzeby światowego rynku dystrybucji energii. Nadaje się do trójfazowego prądu przemiennego Wnętrzne systemy dystrybucji energii 50 Hz o napięciu znamionowym 40,5 kV (poziom pracy 33 kV), rdzeń przedsiębiorstwa funkcje, takie jak normalne przełączanie obciążenia, przerwanie prądu zwarciowego, zabezpieczenie przed przeciążeniem systemu i sprzęt izolacja bezpieczeństwa.
Produkt rezygnuje ze skomplikowanych i zbędnych struktur, przyjmując zintegrowaną ramę i zoptymalizowany układ modułowy do stałego montażu bocznego w rozdzielnicach wysokiego napięcia. Oferuje znaczne korzyści w zakresie przestrzeni szafy adaptację, ogólną stabilność konstrukcji oraz późniejszą eksploatację i konserwację. W porównaniu do konwencjonalnych zastosowań wewnętrznych wyłączniki próżniowe, jest lepiej przystosowany do częstych warunków pracy, ma dłuższą żywotność mechaniczną i bardziej stabilna spójność działania, w pełni spełniająca wymagania krytyczne dotyczące ciągłej i niezawodnej pracy łącza zasilające.
Opracowany specjalnie w celu rozwiązania problemów praktycznych zastosowań w rozdzielnicach wnętrzowych 33 kV/40,5 kV, przyjmuje profesjonalną logikę projektowania przełączników. Jego mechaniczna charakterystyka wyjściowa jest idealnie dopasowana do wymagania eksploatacyjne komory próżniowej. Wszystkie konfiguracje strukturalne i wydajnościowe są zaprojektowane dla wewnętrzne instalacje stacjonarne, częste operacje, podstacje i scenariusze przemysłowej dystrybucji energii. The technologia jest dojrzała i bardzo praktyczna w zastosowaniach inżynieryjnych.
Wnętrzowy wyłącznik próżniowy Vcb 33 kV wykorzystuje dojrzały modułowy mechanizm sprężynowy. Jego transmisja konstrukcja jest prosta i niezawodna, bez skomplikowanych i łatwo uszkodzonych połączeń przesyłowych. Sprawdzone w wielu dystrybucja energii przemysłowej, modernizacja podstacji i projekty zasilania górniczego, wykazuje się znakomicie wydajność w zakresie dokładności zamykania i otwierania, trwałości mechanicznej i zdolności przeciwzakłóceniowych.
Cewka robocza, silnik magazynujący energię i logika działania zostały zaprojektowane zgodnie z parametrami znamionowymi. The zakres adaptacji napięcia jest jasny, a logika powiązania przełącznika pomocniczego jest niezawodna. Zamykanie produktu, otwieranie i operacje magazynowania energii są ujednolicone, z pełnymi wymiarami, interfejsami i okablowaniem konfiguracje. Można go bezpośrednio dopasować do standardowej rozdzielnicy wewnętrznej 33 kV, zapewniając dużą kompatybilność i wysoka wymienność.
Wyposażony w podwójny elektryczny/ręczny tryb magazynowania energii, wskaźnik stanu i przełącznik pomocniczy są zsynchronizowane. W późniejszych etapach wyłączania zastosowano konstrukcję hydraulicznej absorpcji bufora, skutecznie zmniejszając zużycie udarowe poprawę bezpieczeństwa operacyjnego. Zapewnia jasną informację zwrotną na temat magazynowania energii oraz statusu otwierania/zamykania, unikając ryzyko nieprawidłowej obsługi oraz kompleksowe zapewnienie bezpieczeństwa eksploatacji i konserwacji na miejscu.
Rdzeń wewnętrznego wyłącznika próżniowego Vcb Usune ZN85C-40.5 33kV wykorzystuje dedykowany modułowy moduł sprężynowy mechanizm, który jest w całości montowany wewnątrz ramy urządzenia i jest niezbędnym elementem rdzenia ogólna konstrukcja wyłącznika. Mechanizm ten jest specjalnie zaprojektowany do montażu nieruchomego w pomieszczeniach o napięciu 40,5 kV modele o znacznie uproszczonej strukturze przekładni i bardziej racjonalnym rozkładzie sił.
Najważniejszą cechą konstrukcyjną jest doskonałe dopasowanie do pionowego układu wyłącznika, pozwalając na wysoce zintegrowany montaż z obwodem głównym i systemem biegunów. Krzywa siły wyjściowej mechanizmu doskonale odpowiada wymaganiom operacyjnym komory próżniowej, unikając problemów takich jak niedopasowanie działania prędkości, niestabilny nacisk styku i krótka żywotność mechaniczna spowodowana konwencjonalnymi mechanizmami. To jest szczególnie odpowiedni do właściwości mechanicznych i warunków pracy wewnętrznego obwodu próżniowego 40,5 kV wyłączniki.
Siła zamykania wyłącznika jest w całości zapewniana przez magazynowanie energii sprężyny zamykającej, wspierając jedno i drugie tryby pracy z napędem elektrycznym i rączką ręczną. Nawet podczas przerw w dostawie prądu lub konserwacji zapewnia normalne działanie magazynowanie energii i zamykanie rezerwy.
W trybie magazynowania energii elektrycznej silnik magazynujący energię zamontowany na bocznej płycie mechanizmu napędza przekładnię system przesyłowy. W ręcznym trybie magazynowania energii operator pociąga za dedykowany uchwyt magazynowania energii, obracając się wał przekładni i zespół przekładni. Dzięki sprzęgłu wyprzedzeniowemu wał magazynujący energię obraca się synchronicznie, rozciągając sprężynę zamykającą, aby zakończyć magazynowanie energii.
Po osiągnięciu pełnego magazynowania energii zapadka magazynu energii bezpiecznie blokuje rolkę krzywkową i sprzęgło jednokierunkowe automatycznie się odłącza. Jednocześnie płyta łącząca powoduje przełączenie wskaźnika magazynowania energii, wyświetla się wskaźnik „energia zmagazynowana”, a styk pomocniczy przełącza się odcinając zasilanie silnika. W tym punkcie wyłącznik wchodzi w stan gotowości do załączenia, z wyraźnym i niezawodnym statusem.
Zamknięcie możliwe jest poprzez ręczne naciśnięcie przycisku zamykania lub zdalne sterowanie elektromagnesem zamykającym. Po uruchomieniu mechanizm magazynowania energii szybko zwalnia blokadę zapadki i wstępnie zmagazynowaną sprężynę zamykającą kurczy się, powodując synchroniczny ruch krzywki, wału magazynującego energię i sprzęgła wyprzedzeniowego.
Krzywka dalej napędza mechanizm łączący, popychając izolowany cięgła i przesuwając styk w kierunku zamknięcia położeniu, ściskając sprężynę tarczy stykowej i ustalając stabilny nacisk styku wymagany dla wartości znamionowej przewodzenie prądu. Po zamknięciu zapadka zamykająca blokuje rolkę mechanizmu utrzymując pozycję zamkniętą; the wskaźnik magazynowania energii i wyłącznik pomocniczy resetują się automatycznie, łącząc obwód silnika. Z zewnętrznym zasilania, natychmiast przechodzi w stan ponownego magazynowania energii, wskaźnik zamknięcia/otwarcia przełącza się na stan „zamknięty”, a wyłączniki główne i pomocnicze wykonują przełączanie synchroniczne.
Wyzwolenie można wywołać na trzy sposoby: ręcznie za pomocą przycisku wyłączania, za pomocą zewnętrznego wyzwalacza elektrycznego lub za pomocą wyłącznika wyzwalacz nadprądowy. Po uruchomieniu zatrzaski zamykające odblokowują się, zwalniając stan blokowania pomiędzy mechanizm i rolki.
Pod wspólnym działaniem sprężyny stykowej i sprężyny wyzwalającej styki ruchome i nieruchome wewnątrz komora wyłącznika próżniowego bieguna stałego szybko i niezawodnie oddziela się, osiągając prąd zwarciowy lub obciążenie przerwa w dostawie prądu. W późniejszych etapach wyzwalania wbudowany bufor hydrauliczny absorbuje pozostałości energię uderzenia, ograniczając końcową pozycję wyzwalania, zmniejszając hałas i zużycie mechaniczne oraz wydłużając ogólną trwałość mechaniczną sprzętu.
Metoda instalacji i wymiary
Usune ZN85C-40.5 ma stałą konstrukcję instalacyjną montowaną z boku, zaprojektowaną specjalnie do standardowych zastosowań wewnętrznych rozdzielnica wysokiego napięcia. Charakteryzuje się wysoką kompatybilnością z szafami, wygodnym montażem, uruchomieniem i później konserwacji i obsługuje trzy główne metody instalacji okablowania:
- Typ kabla wychodzącego prawego
- Typ kabla przychodzącego od góry
- Typ montażu wpuszczanego
Ogólne wymiary ściśle odpowiadają ogólnym specyfikacjom dopasowania jednostki (szczegółowe informacje znajdują się na rysunku 1). rozstaw otworów montażowych, długość całkowita, szerokość, wysokość i wymiary przyłączy szyn zbiorczych), umożliwiając ujednolicenie wymiana i ujednolicone dopasowanie szafek, redukując koszty projektowania, modyfikacji i instalacji klienta.
O: Tak. Znamionowe napięcie projektowe produktu wynosi 40,5 kV, co w pełni spełnia konwencjonalne wymagania dotyczące pracy w pomieszczeniach zamkniętych systemów elektroenergetycznych 33kV. Ma wystarczające marginesy izolacji i zdolności wyłączania i może być bezpiecznie i stabilnie stosowane przy projektach rozdzielnic wnętrzowych 33kV w przedsiębiorstwach przemysłowych i górniczych, elektrowniach oraz małych i średnich przedsiębiorstwach podstacje średniej wielkości.
Odp.: Ten wyłącznik próżniowy Vcb do zastosowań wewnętrznych 33 kV jest wyposażony w dedykowany ręczny uchwyt do magazynowania energii. Kiedy zewnętrzne zasilanie zostanie przerwane lub nastąpi awaria silnika, operator może ręcznie dokończyć zamykanie i dostarczyć energię operacja magazynowania za pomocą uchwytu magazynującego energię, osiągając normalną operację zamykania i znacznie poprawiając zdolność urządzenia do pracy awaryjnej w przypadku przerwy w dostawie prądu i w warunkach konserwacji.
Odp.: Ten stacjonarny model montowany z boku ma większą sztywność konstrukcyjną i mniejszą promieniową przestrzeń montażową, co sprawia, że jest to możliwe łatwiejsze do dopasowania do kompaktowych rozdzielnic. Zapewnia również większą stabilność przy częstej pracy i wibracjach warunki. Instalacja, mocowanie i późniejsza konserwacja są prostsze, dzięki czemu są bardziej odpowiednie do zastosowań przemysłowych użytkowników, projekty modernizacyjne i scenariusze wymiany niepełnej szuflady z wysokimi wymaganiami dla stałych i niezawodne działanie.
