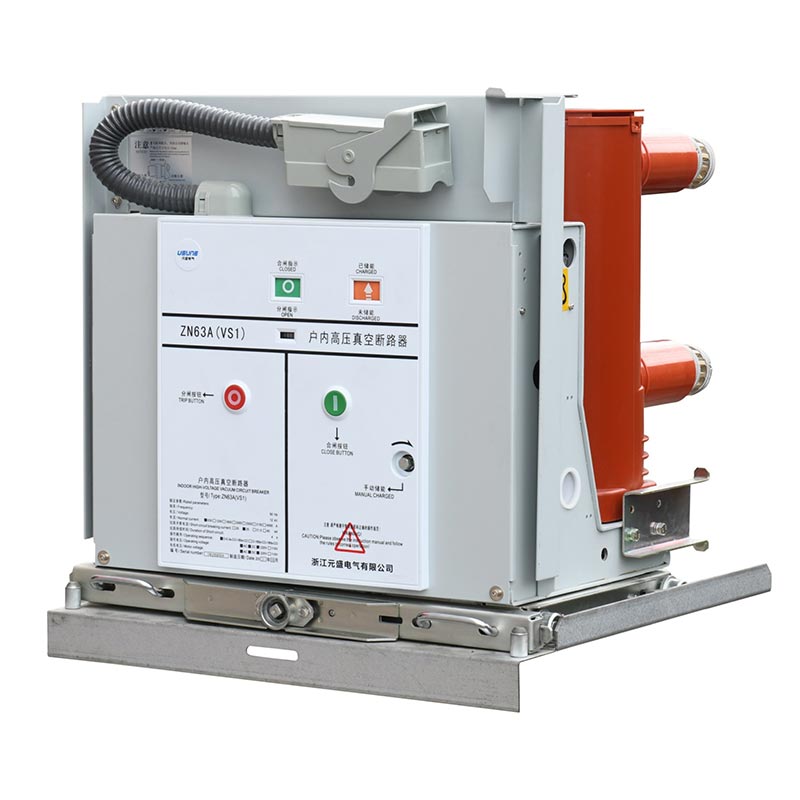

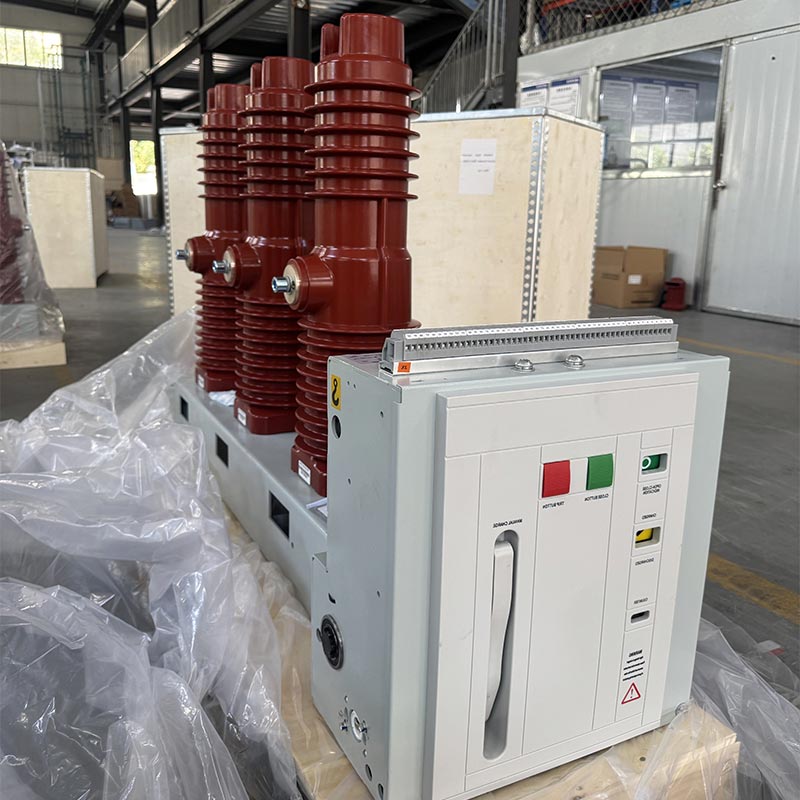

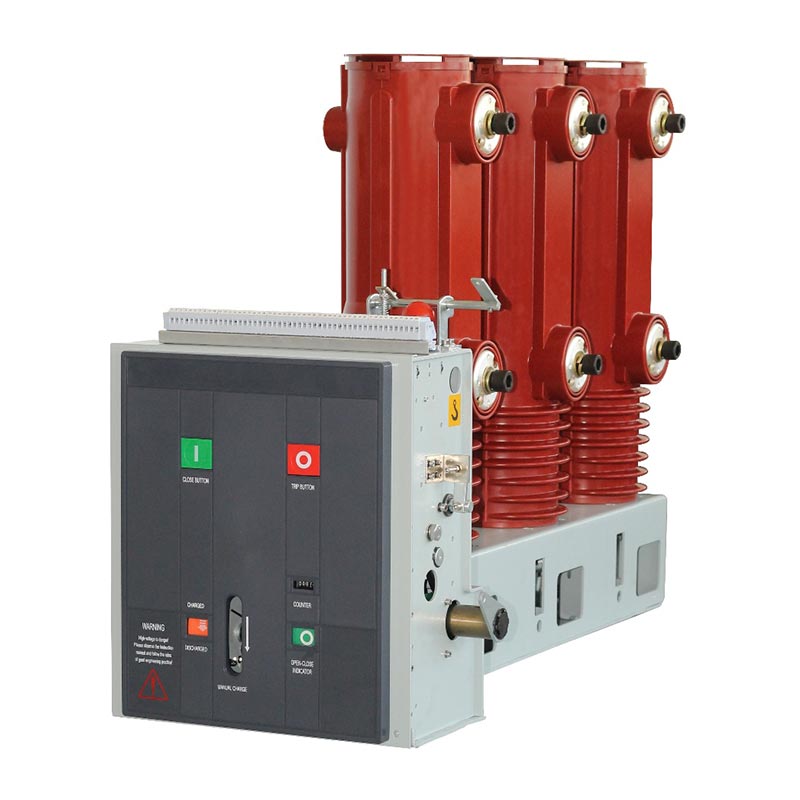

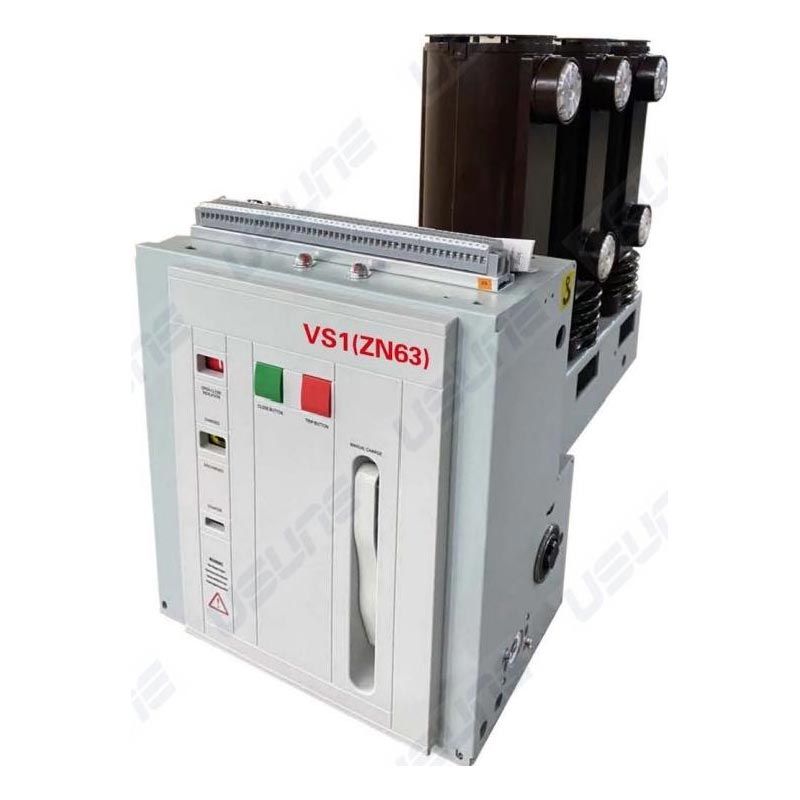

Montowany z boku wyłącznik próżniowy do zastosowań wewnętrznych

Wewnętrzny wyłącznik próżniowy Usune montowany z boku to stała rozdzielnica wysokiego napięcia stosowana głównie w instalacjach stacjonarnych rozdzielnica. Może być stosowany samodzielnie lub zintegrowany z systemami zasilania sieci pierścieniowej, transformatorami skrzynkowymi, oraz różne niestandardowe systemy zasilania. Jego podstawową zaletą jest technologia gaszenia łuku próżniowego, unikanie zanieczyszczeń i uszkodzeń powodowanych przez tradycyjne media gaszące łuk, skutecznie poprawiając zasilanie bezpieczeństwo i stabilność. Ten produkt został niezależnie opracowany i wyprodukowany przez fabrykę Usune, z dojrzałością procesy produkcyjne i ścisła kontrola jakości, zapewniając stabilną i niezawodną pracę w różnych kompleksach warunki.

Standardy i uprawnienia dotyczące produktu Aby zapewnić niezawodność i zgodność produktu, montowany z boku odkurzacz wewnętrzny Usune Circuit Breaker ściśle przestrzega autorytatywnych norm krajowych i międzynarodowych, w tym GB/T1984-2014 „High Wyłączniki napięciowe”, JB3855-1996 „Wnętrzne wyłączniki próżniowe wysokiego napięcia 3,6 ~ 40,5 KV” i DL/T403-2000 „Warunki techniczne zamawiania wyłączników próżniowych 12~40,5 kV” i spełnia odpowiednie wymagania IEC62271-100:2008. Każdy produkt przed opuszczeniem fabryki przechodzi rygorystyczną kontrolę fabryczną oraz wszystkie testy techniczne parametry spełniają wymagania projektowe, co świadczy o zaangażowaniu Usune w jakość produktu i zapewnia bezpieczne użytkowanie użytkownicy.

Środowisko operacyjne i zastosowanie

Wewnętrzny wyłącznik próżniowy montowany z boku można w dużym stopniu dostosować do różnych środowisk i nadaje się do: następujące warunki pracy w pomieszczeniach zamkniętych:

1. Temperatura otoczenia: maksymalnie +40 ℃, minimalnie -15 ℃
2. Wilgotność otoczenia: średnia dzienna wilgotność względna ≤95%, średnia miesięczna ≤90%; średnie dzienne ciśnienie pary ≤22×10⁻³MPa, średnia miesięczna ≤1,8×10⁻³MPa
3. Wysokość: Nie przekraczająca 1000 m
4. Intensywność sejsmiczna: Nie przekraczająca 8 stopni
5. Środowisko atmosferyczne: wolne od znacznych ilości pyłu, dymu, żrących i łatwopalnych gazów, oparów lub mgły solnej zanieczyszczenie.

Uwaga: Jeśli rzeczywiste środowisko pracy przekracza powyższe normalne wymagania, należy skonsultować się z profesjonalny producent Usune w celu dostosowania odpowiedniego rozwiązania produktowego.

Struktura i funkcja

1. Ogólna struktura

W montowanym z boku wyłączniku próżniowym do zastosowań wewnętrznych zastosowano układ napędowy i wyłącznik od przodu do tyłu komora gaszenia łuku. Główny obwód przewodzący jest trójfazowym obwodem montowanym na podłodze. Przerywacz próżniowy jest instalowany wzdłużnie w rurowym cylindrze izolacyjnym wykonanym w procesie APG na bazie żywicy epoksydowej. To zapewnia doskonałe działanie zapobiegające pełzaniu, znacznie ograniczając gromadzenie się pyłu na powierzchni przerywacza, zapobiegając wpływowi czynników zewnętrznych na jego pracę i zapewniając wysoką izolacyjność nawet w wilgotnych i wilgotnych warunkach silnie zanieczyszczonego środowiska.

2. Struktura mechanizmu operacyjnego

Mechanizmem napędowym jest płaski mechanizm sprężynowy, wspomagający ręczne i elektryczne magazynowanie energii. The Silnik napędowy montowany jest w przedniej obudowie wyłącznika. Szafka jest podzielona na pięć zespołów przestrzenie przez cztery przegrody pośrednie, w których mieszczą się elementy magazynowania, przesyłu, wyłączania i buforowania energii odpowiednio. Produkt integruje przerywacz i mechanizm napędowy w jedną konstrukcję, zapewniając wysoką wydajność stopień dopasowania wydajności operacyjnej mechanizmu do otwierania i zamykania przerywacza wymagania. Zmniejsza to niepotrzebne etapy pośrednie, zmniejsza zużycie energii i hałas oraz poprawia niezawodność działania.

Główne dane techniczne i parametry techniczne

Instalacja i uruchomienie

1. Sprawdź wyłącznik automatyczny pod kątem uszkodzeń. W przypadku uszkodzenia należy natychmiast zaprzestać jego używania.
2. Usuń zanieczyszczenia (szczególnie z powierzchni izolacyjnej). Zanieczyszczenia powstałe podczas transportu lub przechowywanie może mieć wpływ na właściwości izolacyjne produktu.
3. Ręcznie uruchomić wyłącznik w celu magazynowania energii i wykonać operacje zamykania/otwierania zgodnie z wymaganiami, obserwując, czy stan magazynowania energii i wskaźniki pozycji zamknięcia/otwarcia są w normie.
4. Uruchomić wyłącznik w celu magazynowania energii i wykonać operacje zamykania/otwierania, wykorzystując moc roboczą zasilania, sprawdzając, czy stan magazynowania energii i wskaźniki położenia są w normie.
5. Obsługa wyłącznika ręcznego: Włóż uchwyt do pchania do otworu do pchania i obróć w kierunku zgodnym z ruchem wskazówek zegara, aby do przodu i w kierunku przeciwnym do ruchu wskazówek zegara, aby wycofać, przy całkowitym skoku pchania wynoszącym 300±3 mm; w pozycji otwartej płynnie go przesuwaj do pozycji roboczej lub testowej, obracając uchwyt 30 razy na średnich obrotach, aż do usłyszenia dźwięku „klik”, wskazując, że jest na swoim miejscu (nie używaj nadmiernej siły, aby uniknąć uszkodzenia mechanizmu pchającego). W tym czasie odpowiednie wskaźniki położenia (S8, S9) zostaną aktywowane.

Uwaga: W przypadku korzystania z urządzenia blokującego zamykanie, aby je odblokować, należy podłączyć zasilanie obwodu blokującego przed zamknięciem; podczas rozpakowywania postępować zgodnie z wymogami opakowania, unosząc kolano wyłącznika upewnić się, że dolne ramię wychodzące jest pod obciążeniem, unikając silnych uderzeń i wibracji; zdemontować urządzenie podnoszące jako wymagane przed umieszczeniem go w szafce.

Studium przypadku zastosowania w świecie rzeczywistym

Przypadek: Duży park przemysłowy w południowych Chinach zakupił 50 wewnętrznych wyłączników próżniowych Usune montowanych z boku (model VS1-12/1250-25) do systemu dystrybucji zasilania w warsztacie produkcyjnym. Na terenie parku działa wiele linii produkcyjnych naprzemiennie, wymagające częstego przełączania zasilania i dużej niezawodności w przypadku przerw w prądzie zwarciowym. Od montaż i uruchomienie w 2024 roku, produkty działały stabilnie przez 12 kolejnych miesięcy bez awarii, skutecznie chroniąc i kontrolując system elektroenergetyczny, redukując przestoje sprzętu i usprawniając park efektywność produkcji. Jako lokalny chiński dostawca, firma Usune zapewniła pełne wskazówki dotyczące instalacji na miejscu i usługi konserwacji posprzedażnej, zdobywając wysokie uznanie od klienta.

Często zadawane pytania

P1: Co się stanie, jeśli rzeczywiste środowisko pracy wyłącznika przekracza normalne wymagania?

A1: Jeśli temperatura otoczenia, wilgotność, wysokość nad poziomem morza itp. przekraczają normalne wymagania, skontaktuj się z nami producenta, Usune, natychmiast. Profesjonalny zespół techniczny przeprowadzi ankietę na miejscu i dostosuje rozwiązanie produktowe dostosowane do specjalnego środowiska, aby zapewnić stabilną pracę wyłącznika w warunkach specjalnych warunki. Jako odpowiedzialny dostawca, Usune stara się dostarczać spersonalizowane rozwiązania dla każdego klienta.

P2: Jak konserwować montowany z boku wyłącznik próżniowy Usune, aby przedłużyć jego żywotność?

A2: Rutynowa konserwacja obejmuje głównie trzy punkty: Po pierwsze, regularnie czyść powierzchnię izolacji, aby zapobiec zabrudzeniu akumulacja wpływająca na wydajność izolacji; po drugie, regularnie sprawdzaj stan magazynowania energii, wskaźniki otwarcia/zamknięcia i okablowanie zapewniające brak luzów lub uszkodzeń; po trzecie, prowadź ręczne i elektryczne próby działania co 6 miesięcy w celu sprawdzenia elastyczności i niezawodności mechanizmu napędowego. Ponadto, fabryka zapewnia szczegółową instrukcję konserwacji i wskazówki posprzedażne, aby pomóc użytkownikom w konserwacji produktu naukowo.
