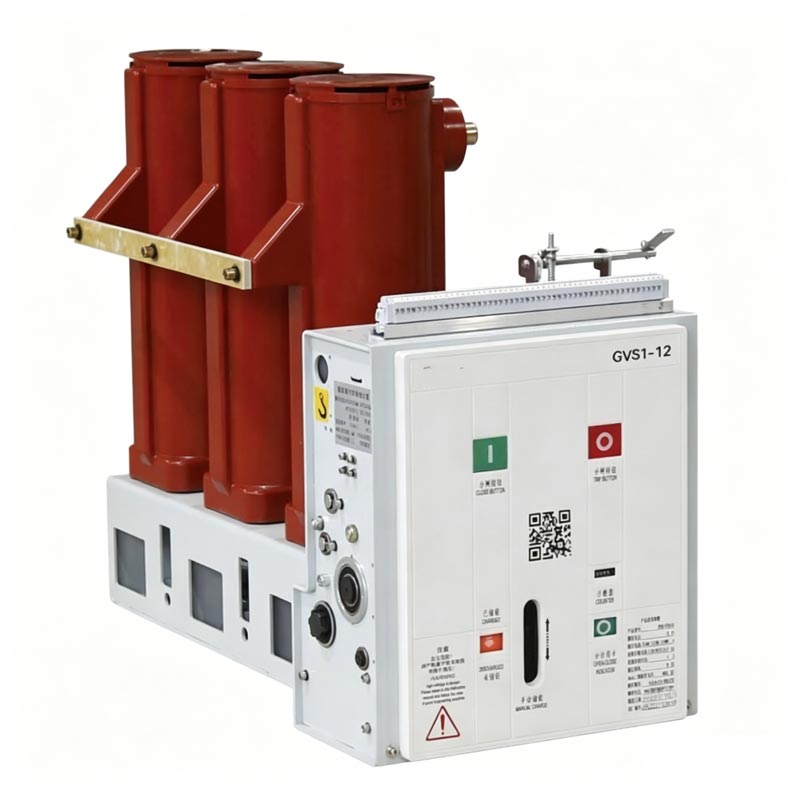

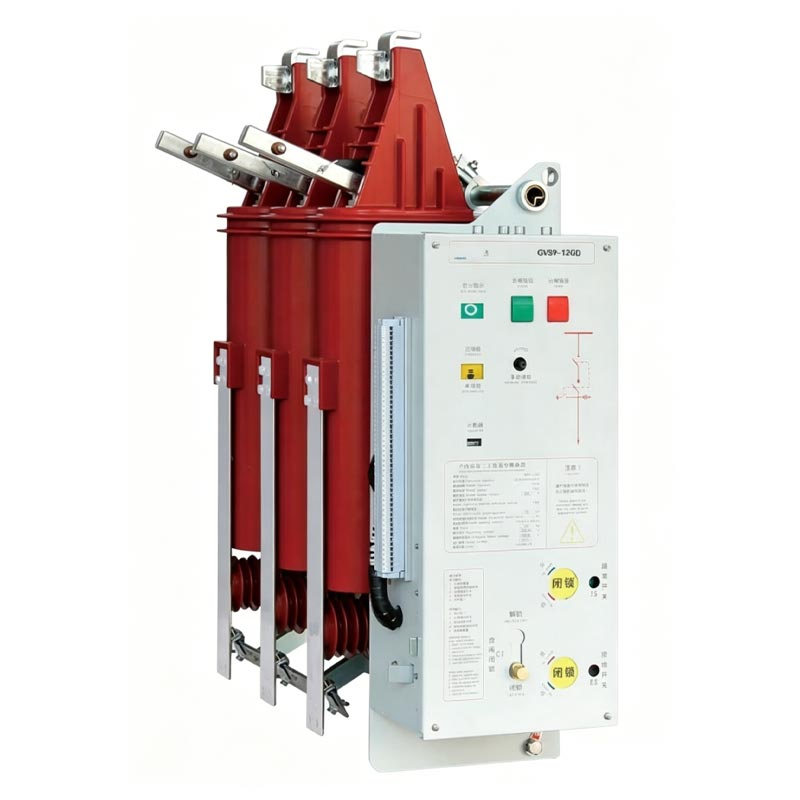

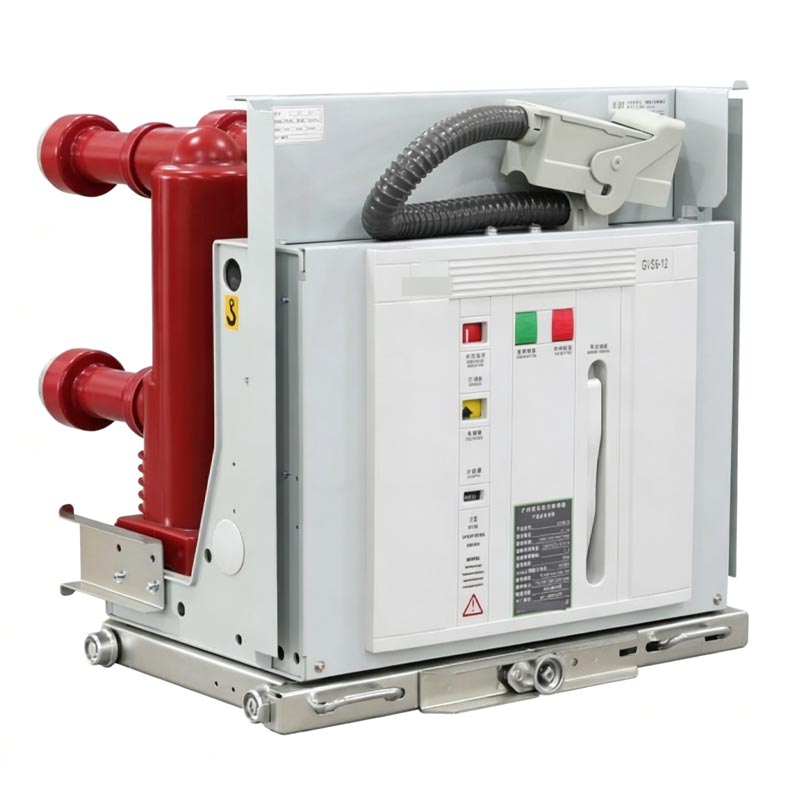

Wewnętrzny wyłącznik próżniowy Hv

Wewnętrzny wyłącznik próżniowy HV to trójpozycyjny wyłącznik próżniowy wysokiego napięcia, umieszczony w pomieszczeniach zamkniętych „bezpieczny, niezawodny, wydajny, bezobsługowy i dający się dostosować do wszystkich scenariuszy”. Nadaje się do zasilania 3,6-12kV systemów, rozwiązując problemy tradycyjnych wyłączników automatycznych i służąc jako podstawowa jednostka zabezpieczająca zasilanie sieci i urządzenia przemysłowe.

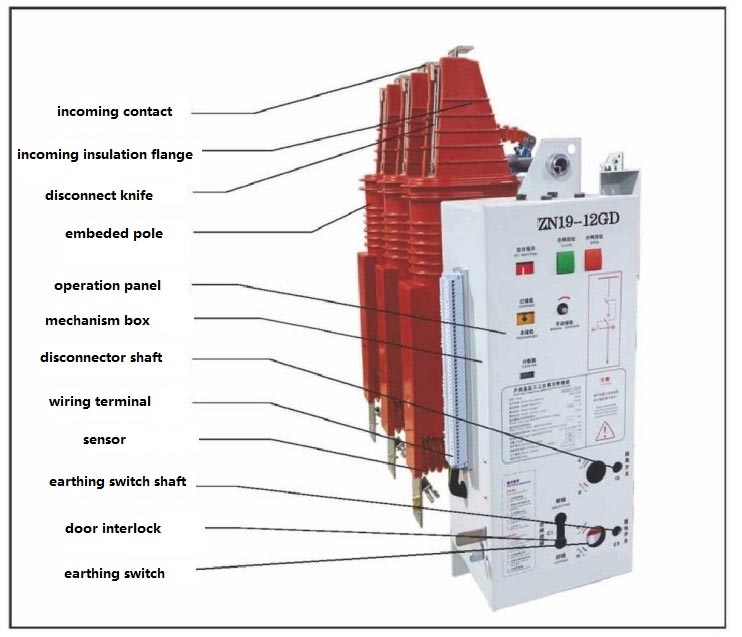

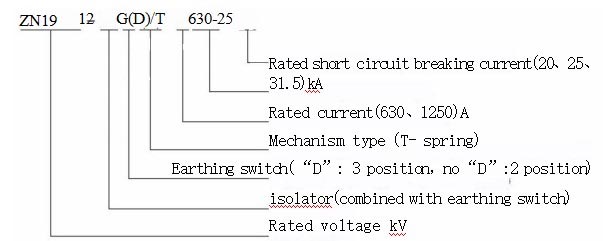

Kod pozycji i znaczenie

Uwaga: Jeżeli nie ma uziemnika, wał uziemiający pełni rolę wału blokującego, a wymiary są takie same pozostają niezmienione.

Podstawowe zalety

1. Doskonała wydajność elektromechaniczna i długa żywotność

Stabilna konstrukcja mechaniczna i doskonałe parametry elektryczne. Żywotność mechaniczna sięga 3000 cykli rozłączniki, 10000 cykli dla wyłączników automatycznych i 3000 cykli dla uziemników. Główny obwód wykorzystuje półprzewodnikowe słupy osadzone, poprawiając zdolność adaptacji do środowiska i niezawodność izolacji, osiągając bezobsługową pracę i redukcję kosztów konserwacji.

2. Modułowa konstrukcja i wygodna obsługa

Modułowa rama integruje wiele podstawowych komponentów, uzyskując zminiaturyzowaną konstrukcję. Mechanizm operacyjny może być niezależnie wymieniane i konserwowane, wspierając obsługę ręczną, magazynowanie energii AC/DC i zdalne sterowanie, dostosowywanie się do różnych potrzeb operacyjnych i zwiększanie efektywności.

3. Wiele zabezpieczeń zapobiegających nieprawidłowemu działaniu

Wnętrzny wyłącznik próżniowy WN jest wyposażony w kompleksowe elektromechaniczne urządzenia blokujące. The odłącznik posiada widoczną przerwę po zadziałaniu, drzwi szafy są zaryglowane z uziemnikiem, a Linia odpływowa wyposażona jest w bezdotykowy czujnik wskaźnika stanu linii pod napięciem, kompleksowo zapewniający sprawność i sprawność bezpieczeństwo sprzętu.

4. Wszechstronne zastosowania

Dostosowuje się do różnych typów szaf i może być instalowany zarówno w kierunku do przodu, jak i do tyłu. Nadaje się do różnych obciążenia, jest szczególnie odpowiedni do scenariuszy obejmujących częstą pracę i wielokrotny prąd zwarciowy przerwy, spełniając różnorodne potrzeby w zakresie dystrybucji energii.

Podstawowe parametry techniczne

Przypadek aplikacji w świecie rzeczywistym

Studium przypadku średniej wielkości przedsiębiorstwa przemysłowego i górniczego we wschodnich Chinach potwierdza praktyczność produktu wartość: System dystrybucji energii 10 kV przedsiębiorstwa pierwotnie wykorzystywał tradycyjne wyłączniki olejowe, co ucierpiało z wysokich strat, skomplikowanej konserwacji i wysokiego wskaźnika awaryjności (8%). Po wymianie uszkodzonego obwodu na HV Wewnętrzny wyłącznik próżniowy w 2023 r., osiągnięto bezobsługową pracę, co pozwoliło zaoszczędzić 30 000 RMB na rocznej konserwacji kosztów, zmniejszając zużycie energii o 68%, obniżając awaryjność poniżej 1% i zapewniając stabilną pracę przez 18 lat miesiące bez awarii. To w pełni pokazuje wartość produktu w „obniżeniu kosztów, poprawie wydajności i bezpieczeństwo”, prezentując profesjonalne możliwości Usune jako dostawcy.

Instrukcje użytkowania i konserwacji produktu

1. Obowiązujące warunki pracy

Wnętrzny wyłącznik próżniowy HV nadaje się do stosowania w pomieszczeniach zamkniętych na wysokościach ≤1000 m i intensywności sejsmicznej ≤8 stopni i bez korozji wybuchowej lub silnych wibracji, przy średniej dziennej wilgotności <95% i średniej miesięcznej wilgotność <90%. Dla wysokości powyżej 1000m wymagane są przy doborze profesjonalne obliczenia.

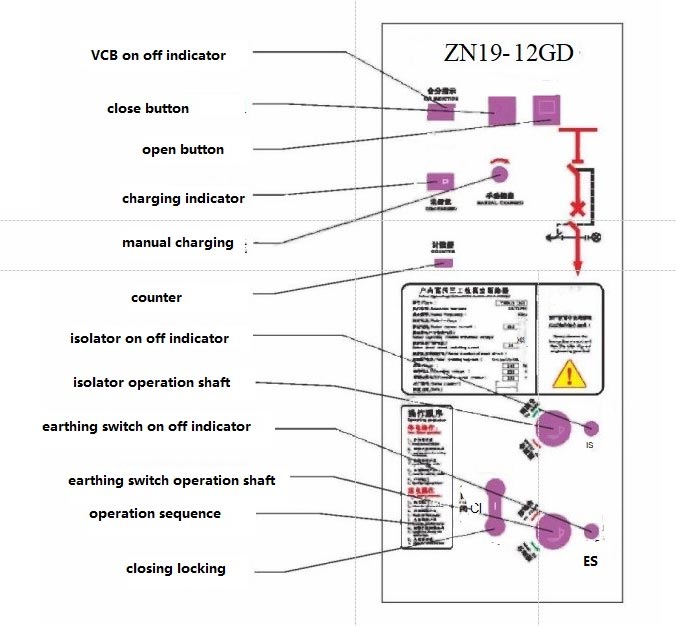

2. Procedury operacyjne

Obsługuje obsługę ręczną i elektryczną: Obsługa ręczna wymaga dedykowanego uchwytu do magazynowania energii przechowywanie przed zamknięciem i otwarciem wyłącznika; działanie elektryczne wymaga podłączenia do źródła zasilania wtórnego zasilanie, magazynowanie energii i obsługa za pomocą przycisków sterujących. Odłącznik otwiera się w kierunku zgodnym z ruchem wskazówek zegara i zamyka przeciwnie do ruchu wskazówek zegara. Ze względów bezpieczeństwa drzwi szafy i uziemnik są zaryglowane.

3. Wymagania konserwacyjne

Całe urządzenie jest bezobsługowe; przerywacz próżniowy należy sprawdzać tylko w przypadku uszkodzeń zewnętrznych podejrzany. Mechanizm napędowy wymaga regularnej kontroli, a części zewnętrzne należy czyścić po 5 latach eksploatacji lub po konserwacji. Konserwację musi wykonywać wykwalifikowany personel; pomocnicze źródło zasilania należy najpierw odłączyć.

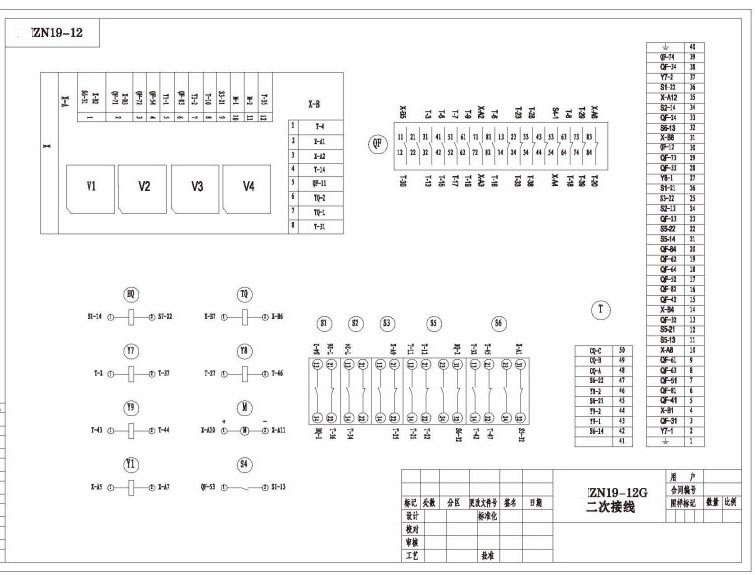

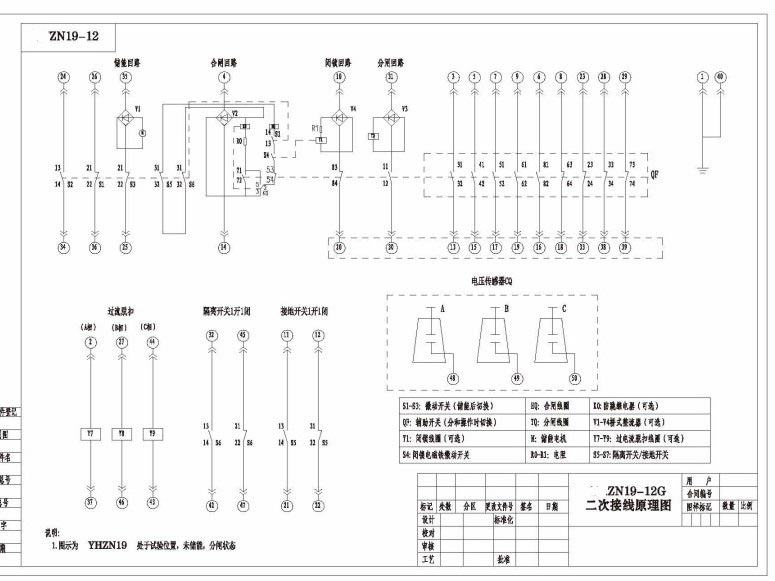

Wymiary zewnętrzne i schemat połączeń

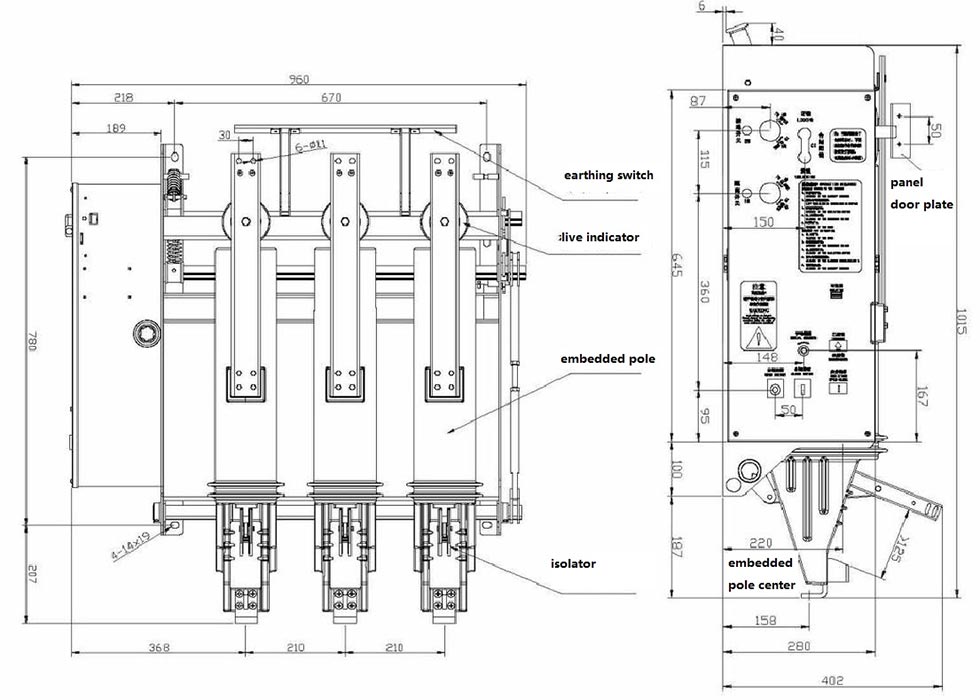

ZN19-12GD/(1250)-(31,5) instalacja inwersyjna

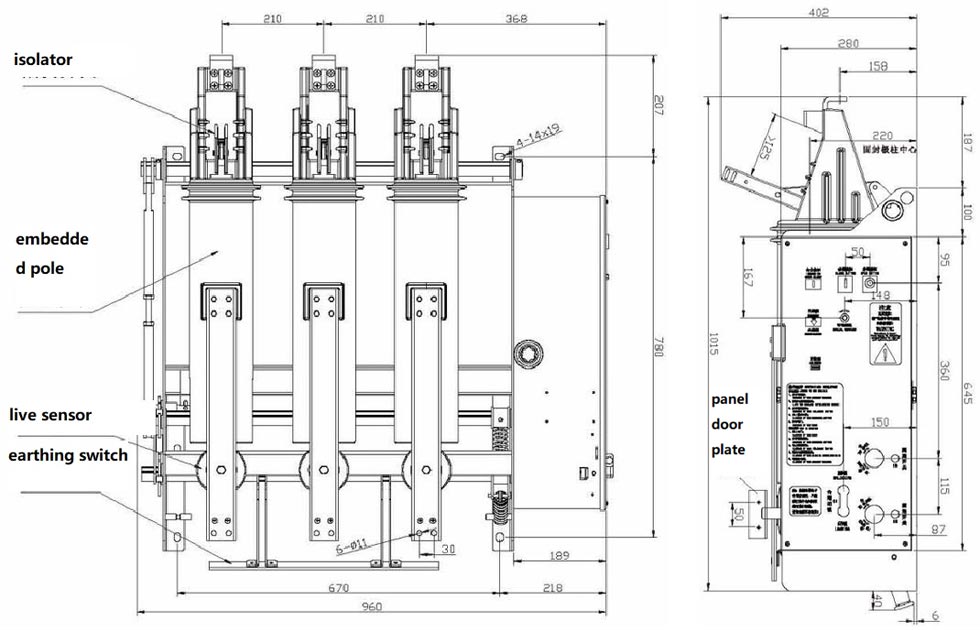

ZN19-12GD/(1250)-(31,5) montaż normalny

Gwarancja marki i zalety partnerstwa

Jako profesjonalny producent Usune posiada nowoczesną fabrykę. Nasz wewnętrzny wyłącznik próżniowy wysokiego napięcia przechodzi rygorystyczne testy wydajności i mechanicznego docierania przed opuszczeniem fabryki; opakowanie i transport są standaryzowane, aby zapewnić dostarczenie sprzętu w dobrym stanie. Jako wysokiej jakości krajowy dostawca w Chinach, Usune zapewnia niestandardowe rozwiązania, kompleksową obsługę posprzedażną i szybką dostawę. Nasze produkty eksportujemy za granicę, co czyni nas preferowanym wyborem w branży ze względu na naszą najwyższą jakość i stale zapewniamy użytkownikom niezawodność rozwiązania w zakresie dystrybucji energii.
