Dzięki ciągłej modernizacji miejskich sieci elektroenergetycznych, nowym generacjom energii i przemysłowym systemom zasilania, kompaktowe, inteligentne i niewymagające konserwacji rozdzielnice średniego napięcia stały się niezbędnym podstawowym wyposażeniem w inżynierii dystrybucji energii. TheJednostka główna pierścieniowa z wyłącznikiem automatycznym, reprezentowana przez jednostkę główną z pierścieniem izolowanym powietrzem serii XGN15, stopniowo zastępuje tradycyjną, nieporęczną rozdzielnicę ze względu na jej niewielkie rozmiary, stabilną wydajność i dużą skalowalność. Na tym blogu prezentowane są produkty produkowane przezZhejiang Usune Electric Co., Ltd.jako rdzeń, kompleksowo przedstawia cechy produktu, pełne parametry techniczne, strukturę wewnętrzną, specyfikacje operacyjne, scenariusze zastosowań i usługi pomocnicze.

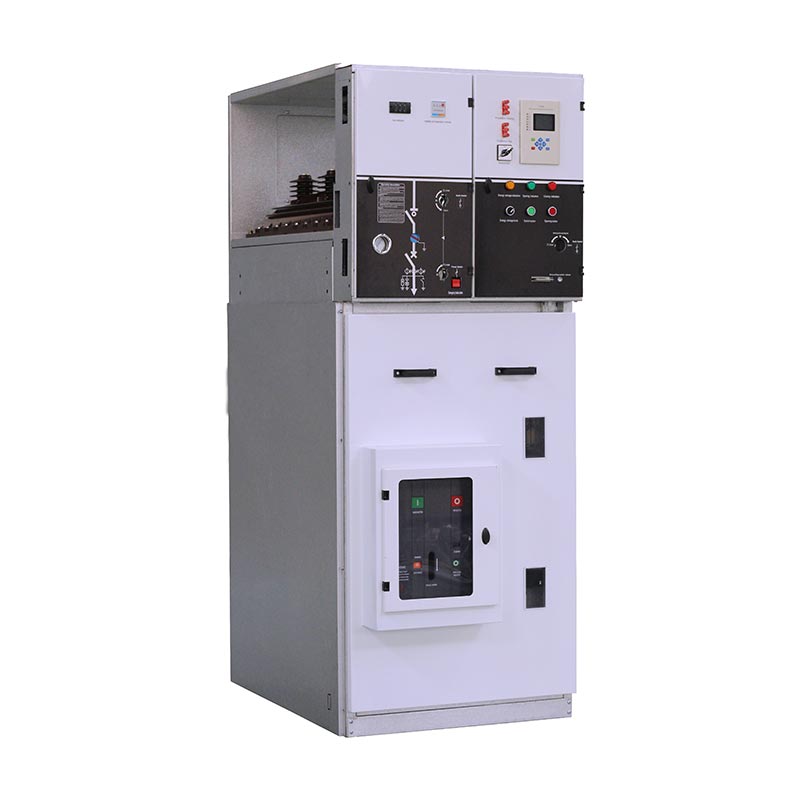

The Jednostka główna pierścieniowa z wyłącznikiem automatycznymto rozdzielnica modułowa w obudowie metalowej, opracowana specjalnie dla systemów dystrybucji energii średniego napięcia od 12 kV do 36 kV. Wykorzystując zaawansowany przełącznik obciążenia z sześciofluorkiem siarki SF6 i technologię izolacji powietrznej, integruje funkcje wyłączania obwodów, ochrony, monitorowania i blokowania w jednej szafie. Opracowane i wyprodukowane niezależnie przezZhejiang Usune Electric Co., Ltd.produkty serii XGN15 charakteryzują się kompaktowym układem, elastyczną obsługą i niezawodną blokadą mechaniczną.
W odróżnieniu od konwencjonalnych szaf rozdzielczych, ta pierścieniowa jednostka główna jest przeznaczona do automatyzacji dystrybucji energii. Znacząco zmniejsza trudność budowy na miejscu i późniejszej konserwacji i nadaje się do różnych wąskich przestrzeni instalacyjnych. Każde ogniwo produkcyjne, wspierane przez kompletny system badań i rozwoju, produkcji i testowania firmy, jest ściśle zgodne z międzynarodowymi standardami, zapewniając długoterminową stabilną pracę produktów w złożonych środowiskach dystrybucji energii. Był szeroko promowany w renowacji miejskich i wiejskich sieci energetycznych, energetyce przemysłowej i cywilnej, nowej energii i innych dziedzinach w kraju i za granicą.
Jednostka główna Ring z wyłącznikiem automatycznymwyróżnia się na rynku rozdzielnic średniego napięcia dzięki wielu mocnym rdzeniom. W połączeniu z niezależną technologią badawczo-rozwojową i zoptymalizowaną konstrukcją, jego główne zalety podsumowano w następujący sposób:
• Zróżnicowana konfiguracja głównego wyłącznika: Standardowo wyposażony w samodzielnie wyprodukowany wyłącznik obciążenia SF6, który charakteryzuje się długą żywotnością, stabilną pracą i niskimi kosztami konserwacji. Użytkownicy mogą również zdecydować się na instalację wyłączników próżniowych, aby poprawić zdolność wyłączania i poziom ochrony, dostosowując się do różnych wymagań w zakresie dystrybucji mocy.
•Podwójne działanie i inteligentna aktualizacja: obsługa trybów pracy ręcznej i elektrycznej, aby sprostać różnorodnym zwyczajom obsługi na miejscu. Można go połączyć z urządzeniami FTU i RTU, aby realizować zdalne sterowanie, zdalną sygnalizację, zdalne pomiary i zdalną regulację, w pełni spełniając wymagania „czterech zdalnych” automatyzacji dystrybucji i realizując inteligentne zarządzanie siecią.
• Zaawansowana technologia monitorowania i ochrony: Wbudowane, precyzyjne czujniki i przekaźniki zabezpieczające, które mogą monitorować stan pracy sprzętu w czasie rzeczywistym, szybko reagować na usterki i skutecznie chronić bezpieczeństwo systemów dystrybucji energii i operatorów.
•Lekka i rozszerzalna konstrukcja: Przyjmuje zoptymalizowany schemat montażu, który jest wygodny w transporcie, podnoszeniu i instalacji. Modułowa konstrukcja umożliwia dowolne łączenie i późniejsze zwiększanie wydajności, elastycznie radząc sobie ze zmieniającym się zapotrzebowaniem rynku na moc.
•Wysokie bezpieczeństwo i kompaktowy rozmiar: Izolacja powietrzna + niezawodne mechaniczne urządzenie blokujące, skutecznie zapobiegające nieprawidłowemu działaniu. Niewielki rozmiar szafy pozwala zaoszczędzić miejsce na podłodze, co jest preferowanym wyposażeniem w podstacjach i pomieszczeniach rozdzielczych o ograniczonej przestrzeni.
Aby zapewnić stabilną i bezpieczną pracęJednostka główna pierścieniowa z wyłącznikiem automatycznym,sprzęt ma jasne wymagania dotyczące środowiska operacyjnego. Wszystkie produkty są testowane zgodnie z następującymi normami:
1. Maksymalna wysokość: ≤1000 m
2. Zakres temperatury otoczenia: -35 ℃ ~ 45 ℃, maksymalna różnica temperatur nie może przekraczać 25 ℃
3. Norma wilgotności: średnia dzienna wilgotność względna ≤95%; Średnia miesięczna wilgotność względna ≤90%
4. Odporność sejsmiczna: dostosować do intensywności sejsmicznej 8 stopni i poniżej
5. Wymagania dotyczące miejsca: Brak silnych wibracji, uderzeń, otwartego ognia, korozji chemicznej i zagrożeń wybuchem
Przed instalacją należy sprawdzić warunki panujące na miejscu, aby przedłużyć żywotność sprzętu i uniknąć awarii.
Poniższa tabela zawiera listę wszystkich standardowych parametrów technicznych serii XGN15Jednostka główna pierścieniowa z wyłącznikiem automatycznym, obejmujące trzy poziomy napięcia głównego nurtu 12 kV, 24 kV i 36 kV, w celach informacyjnych dotyczących zamówień i projektów inżynieryjnych:
| S/N | Nazwa | Jednostka | 12kV | 24kV | 36kV |
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 |
| 2 | Prąd znamionowy | A | 630 | 630 | 630 |
| 3 | Znamionowy prąd wyłączający pętlę zamkniętą | A | 630 | 630 | 630 |
| 4 | Wartość znamionowa prądu wyłączającego obciążenie | A | 630 | 630 | 630 |
| 5 | Znamionowy krótkotrwały prąd wytrzymywany | kA | 16 | 16 | 16 |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 40 | 40 | 40 |
| 7 | Znamionowy prąd załączeniowy zwarcia | kA | 40 | 40 | 40 |
| 8 | Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej (faza do fazy i faza do ziemi) | kV | 28 | 50 | 70 |
| 9 | Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej (w całej odległości izolacyjnej) | kV | 32 | 60 | 80 |
| 10 | Znamionowe napięcie wytrzymywane przez piorun (faza do fazy i faza do ziemi) | kV | 75 | 125 | 170 |
| 11 | Znamionowe napięcie wytrzymywane przez piorun (w całej odległości izolacyjnej) | kV | 85 | 145 | 195 |
| 12 | Znamionowy prąd przesyłowy | A | 630 | 630 | 630 |
| 13 | Wytrzymałość mechaniczna | op | M1 1000 | M1 1000 | M1 1000 |
| 14 | Wytrzymałość elektryczna | op | E1 | E1 | E1 |
| 15 | Ciśnienie gazu SF6 (20℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Roczny wskaźnik wycieków | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Stopień ochrony obudowy | / | IP3X | IP3X | IP3X |
TheJednostka główna pierścieniowa z wyłącznikiem automatycznymobsługuje wiele typów szaf i elastyczną konfigurację komponentów. Różne korpusy szaf mają odpowiednie standardy rozmiarów dla systemów 12 kV, 24 kV i 36 kV, jak pokazano w poniższej tabeli:
| NIE. | Typ rozdzielnicy | Opcjonalna konfiguracja | 12kV Wymiary (szer.×gł.×wys., mm) | 24kV Wymiary (szer.×gł.×wys., mm) | 36kV Wymiary (szer.×gł.×wys., mm) |
| 1 | Panel przychodzących/wychodzących usług LBS | Przełącznik obciążenia, uziemnik, główna szyna zbiorcza | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Panel ochronny transformatora | Przełącznik obciążenia, uziemnik, bezpiecznik, główna szyna zbiorcza | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panel pomiarowy | Transformator, bezpiecznik, główna szyna zbiorcza | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Panel wychodzący CB | Wyłącznik, przekładnik prądowy, rozłącznik obciążenia, uziemnik, zabezpieczenie przekaźnika, główna szyna zbiorcza | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB wychodzące z panelem pomiarowym | Wyłącznik, przekładnik prądowy, transformator, przełącznik obciążenia, uziemnik, ochrona przekaźnika, główna szyna zbiorcza | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Ogólna struktura gabinetu
GabinetJednostka główna pierścieniowa z wyłącznikiem automatycznymjest podzielony na niezależne jednostki górne i dolne, z wyraźnym podziałem i silnym zabezpieczeniem:
1. Pomieszczenie szyn zbiorczych: Umieszczona w górnej części szafy główna szyna zbiorcza przebiega przez całą grupę rozdzielnic, aby zapewnić przesył mocy pomiędzy szafami.
2. Rozdzielnia główna: wyposażona w przełącznik obciążenia SF6 w obudowie z żywicy epoksydowej, z otworem obserwacyjnym i opcjonalnym miernikiem gęstości gazu SF6.
3. Pomieszczenie kablowe: Przestronna przestrzeń na okablowanie, którą można wyposażyć w odgromnik, przekładnik prądowy i inne akcesoria. Dolną płytę i drzwi szafy można zdjąć, co ułatwia instalację kabli.
4. Mechanizm operacyjny i sterownia niskiego napięcia: Wyposażone w blokadę mechaniczną, wskaźnik położenia, styki pomocnicze, cewkę wyzwalającą i inne komponenty, obsługujące różne pętle sterujące i przyrządy pomiarowe.
Jednostka główna pierścienia modułu XGN15 V składa się z wyłącznika próżniowego, wyłącznika SF6, mechanizmu blokującego i uziemnika. Metody instalacji obejmują mocowanie z przodu i mocowanie z boku. Wyłącznik automatyczny i przełącznik obciążenia można zablokować, aby zapobiec nieprawidłowemu działaniu.
6.2 Dwa typy mechanizmów operacyjnych
•Typ K (dwufunkcyjny mechanizm z pojedynczą sprężyną): Przełącznik obciążenia obsługiwany jest niezależnie za pomocą dźwigni lub silnika; uziemnik napędzany jest sprężyną dociskową i obsługiwany oddzielną dźwignią.
•Typ A (dwufunkcyjny mechanizm z podwójną sprężyną): Przełącznik obciążenia wykorzystuje magazynowanie energii sprężyny, dźwignię wspierającą, wyzwalanie silnika lub przycisku. Uziemnik obsługiwany jest za pomocą niezależnej dźwigni z napędem sprężynowym.
Wszystkie operacjeJednostka główna pierścieniowa z wyłącznikiem automatycznymnależy wykonywać przy zamkniętych drzwiach szafki. Operatorzy muszą przestrzegać ustandaryzowanego procesu:
7.1 Operacja włączania
1.Sprawdzić, czy drzwi szafy są całkowicie zamknięte, włożyć uchwyt sterujący do górnego otworu i obrócić o 180° w kierunku przeciwnym do ruchu wskazówek zegara, aż do usłyszenia dźwięku odłączania hamulca i odłączenia uziemnika.
2.Włóż klamkę w dolny otwór i obróć o 180° w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz dźwięk zamykania. Wskaźnik znajduje się w pozycji roboczej, a operacja włączenia zasilania została zakończona.
7.2 Operacja wyłączania
1. Włóż uchwyt do dolnego otworu i obróć o 180° w kierunku przeciwnym do ruchu wskazówek zegara, aby odciąć zasilanie; jeśli jest wyposażony w przycisk, bezpośrednio naciśnij przycisk wyłączania.
2. Sprawdź, czy obraz na żywo jest całkowicie wygaszony, aby potwierdzić, że pomieszczenie telewizji kablowej jest odłączone od zasilania. Włóż uchwyt do górnego otworu i obróć o 180° w kierunku zgodnym z ruchem wskazówek zegara, aby zamknąć uziemnik. Drzwi szafy są odblokowane i operacja wyłączania zasilania została zakończona.
Uwaga: Przed każdą operacją przełączania należy sprawdzić manometr SF6, aby upewnić się, że urządzenie działa w normalnym zakresie ciśnienia.
8.1 Transport i przechowywanie
•Gdy szafa jest zamocowana na płycie dolnej, można ją transportować wózkiem widłowym; w przeciwnym razie użyj zintegrowanego podnoszenia. Podczas transportu urządzenie musi znajdować się w pozycji pionowej i nie może zostać przewrócone.
•Rozdzielnicy nie należy przechowywać przez dłuższy czas na zewnątrz, aby uniknąć zawilgocenia, zapylenia i korozji.
8.2 Zasady konserwacji
1. Urządzenie w normalnych warunkach pracy nie wymaga konserwacji w ciągu 3 lat, a mechanizm napędowy sprężyny nie wymaga smarowania.
2. Regularny cykl konserwacji wynosi 1 rok. Konserwacja obejmuje dokręcenie wszystkich złączy elektrycznych, odkurzanie i kontrolę elementów wewnętrznych.
3. Regularnie przeprowadzaj próby zamykania i otwierania wszystkich rozłączników i uziemników oraz sprawdzaj pętlę elektryczną, aby zapewnić elastyczne działanie.
4.Przed uruchomieniem sprawdź i usuń błędy urządzeń zabezpieczających przekaźniki.
9.1 Załączone dokumenty i akcesoria
Każdy zestawJednostka główna pierścieniowa z wyłącznikiem automatycznymjest dostarczany z kompletnymi materiałami: certyfikatem produktu, instrukcją obsługi, rysunkami projektu technicznego i jednym zestawem specjalnego uchwytu operacyjnego.
9.2 Wymagane informacje dotyczące zamówienia
Klienci muszą podać następujące informacje podczas składania zamówienia: schemat okablowania obwodu głównego, plan instalacji rozdzielnicy, model komponentu, schemat pętli pomocniczej i inne specjalne wymagania techniczne, aby zapewnić dokładne dostosowanie produktów.
Firma Zhejiang Usune Electric Co., Ltd. została założona w 2011 roku i mieści się w Strefie Rozwoju Gospodarczego Yueqing, słynnej bazie produkcyjnej urządzeń elektrycznych w Chinach. Firma posiada kapitał zakładowy w wysokości 8 milionów dolarów, nowoczesny warsztat produkcyjny o powierzchni 4300㎡ i ponad 100 profesjonalnych pracowników. Po latach rozwoju zbudowała trzy główne linie produkcyjne: linię do produkcji rozdzielnic niskiego i średniego napięcia, linię do produkcji wyłączników wysokiego napięcia oraz linię do produkcji wtrysku żywicy epoksydowej.
Firma integruje badania i rozwój, produkcję i sprzedaż, tworząc kompletną matrycę produktów obejmującą rozdzielnice wysokiego i niskiego napięcia, transformatory, cewki wzajemne, wyłączniki wysokiego napięcia i akcesoria przełącznikowe. Zdobyła certyfikaty ISO 9001, ISO 14001 i ISO 45001 i została kwalifikowanym dostawcą firm State Grid Corporation of China i China Railway Construction Corporation. Dzięki ponad 14-letniemu doświadczeniu w branży firma posiada doświadczony zespół badawczo-rozwojowy oraz rygorystyczny system kontroli jakości, wspierający dostosowywanie OEM. Konwencjonalny cykl produkcyjny jest kontrolowany w ciągu 15-20 dni, a wszystkie produkty są wyposażone w pełne raporty z testów, aby zagwarantować niezawodną jakość.
TheJednostka główna pierścieniowa z wyłącznikiem automatycznymznalazł zastosowanie w wielu kluczowych projektach w kraju i za granicą, gromadząc bogate doświadczenie inżynierskie:
•Projekty wystrzelenia w przestrzeń kosmiczną
•Projekty zakładów chemicznych i elektrowni Grupy Huaneng
•Elektrownie jądrowe, elektrownie wodne i magazyny ropy
• Miejskie wspólnoty mieszkaniowe, kompleksy handlowe i malownicze miejsca wspierające dystrybucję energii
•318 Projekty dotyczące autostrad krajowych, linii kolejowych, tuneli i innych projektów związanych z zasilaniem transportu
Stabilna wydajność produktu i przemyślana obsługa posprzedażna zdobyły jednomyślne uznanie wykonawców inżynieryjnych i użytkowników końcowych.
