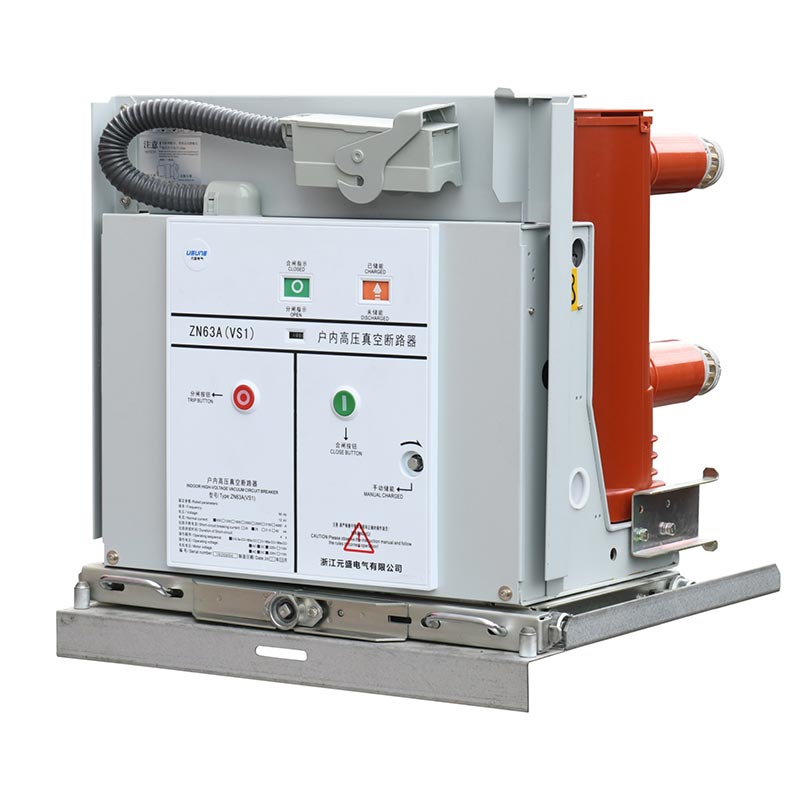

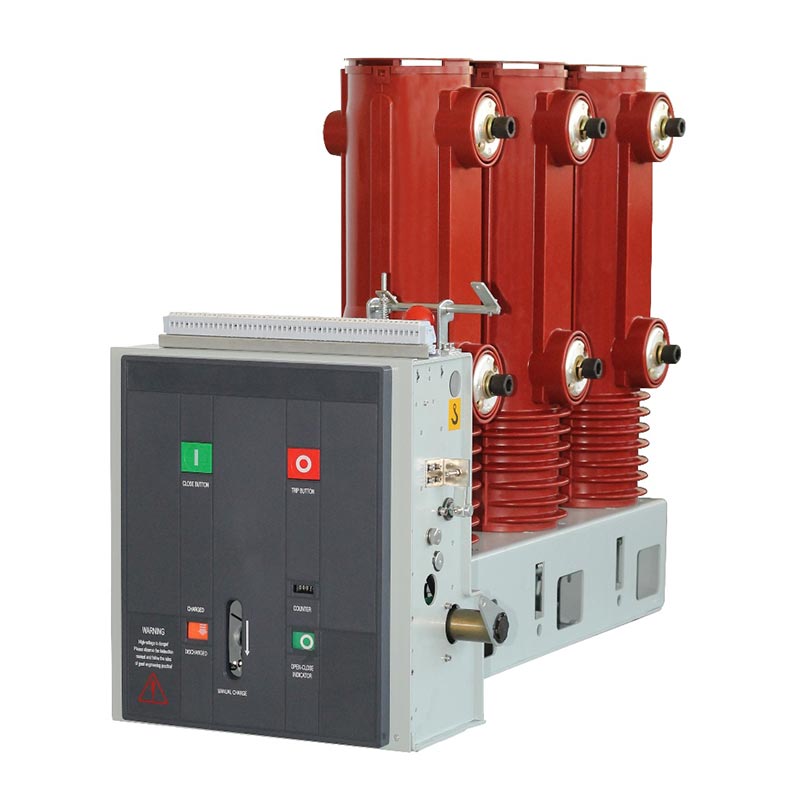

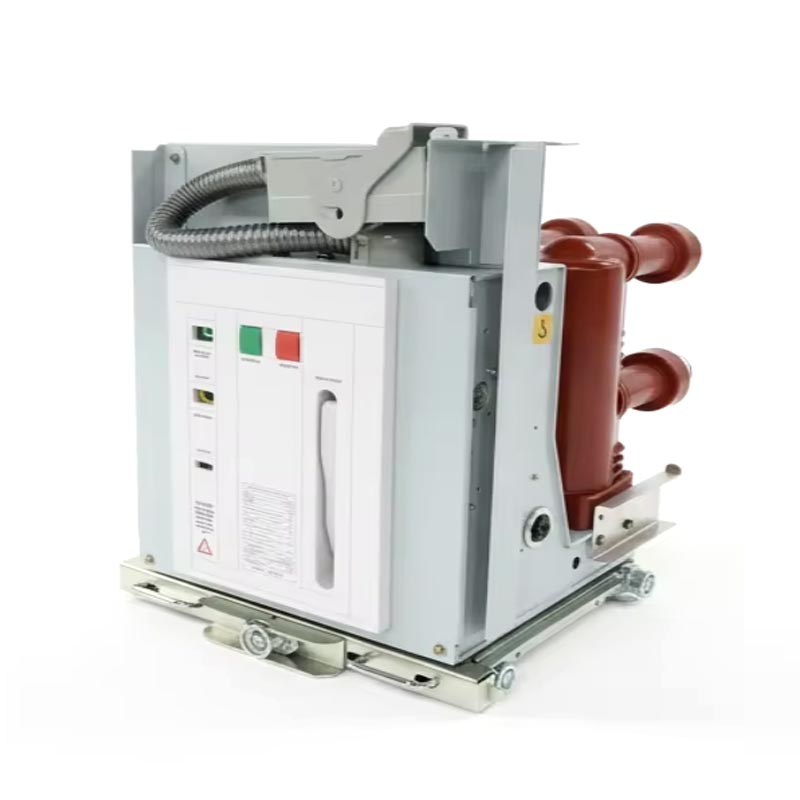

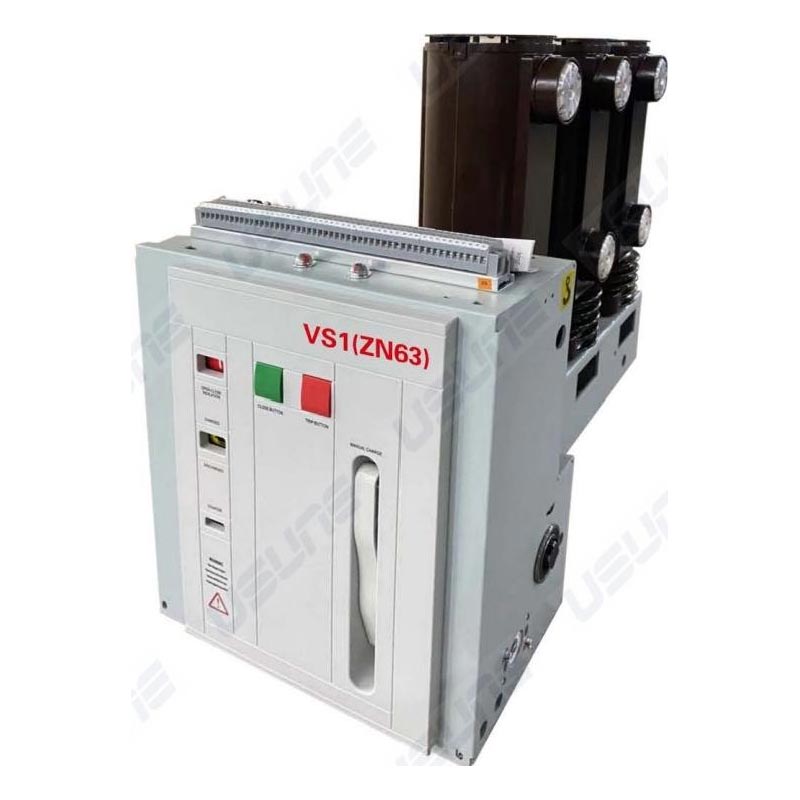

Boczny wyłącznik próżniowy

Wyłącznik próżniowy typu bocznego Usune to instalowana wewnątrz rozdzielnica wysokiego napięcia, podzielona na dwie główne seria: VS1(ZN63)-12 i VS1-24. Stosowany jest głównie w trójfazowych systemach zasilania 12 KV, 24 KV i 36 KV, podejmując obowiązki w zakresie ochrony i kontroli urządzeń sieci elektroenergetycznych oraz systemów zasilania przedsiębiorstw przemysłowych i górniczych. Wykorzystując zaawansowaną technologię gaszenia łuku próżniowego, charakteryzuje się dużą szybkością gaszenia łuku, niewielkimi rozmiarami, długą żywotność i niskie koszty utrzymania, co czyni go niezbędnym podstawowym urządzeniem w nowoczesnym przenoszeniu mocy i systemy dystrybucji.

Podstawowe zalety:

1. Wieloletnie doświadczenie aplikacyjne w przesyłaniu i dystrybucji energii, szeroko stosowane w przemyśle i górnictwie przedsiębiorstwa, elektrownie oraz miejskie i wiejskie sieci energetyczne, zyskując szerokie uznanie użytkowników dzięki swojej stabilności wydajność i niezawodność działania.

2. Opracowany niezależnie przez profesjonalny zespół badawczo-rozwojowy firmy Usune, wyposażony w konstrukcję montowaną z boku, która integruje mechanizm napędowy sprężynowy z korpusem wyłącznika, optymalizujący całą konstrukcję; przerywacz próżniowy wykorzystuje cylinder izolacyjny z żywicy epoksydowej w procesie APG, zapewniający doskonałe właściwości pełzające i ochronę środowiska zdolność adaptacji.

3. Ściśle zgodny z GB/T1984-2014 „Wyłączniki wysokiego napięcia”, JB3855-1996 „3,6 ~ 40,5 KV Wewnętrzne wysokie napięcie Wyłączniki próżniowe”, DL/T403-2000 „Warunki techniczne zamawiania wyłączników próżniowych 12~40,5 KV” oraz Międzynarodowe standardy IEC62271-100:2008 i pomyślnie przeszły wiele autorytatywnych testów i certyfikatów.

4. Jako profesjonalny producent sprzętu elektrycznego wysokiego napięcia w Chinach, Usune posiada ustandaryzowane standardy zakładzie produkcyjnym, a każdy wyłącznik przechodzi rygorystyczne testy przed opuszczeniem fabryki. Jako niezawodny dostawcą, zapewnia kompleksową obsługę posprzedażową i wsparcie techniczne, eliminując wszelkie obawy użytkowników.

Specyfikacje produktu i parametry techniczne

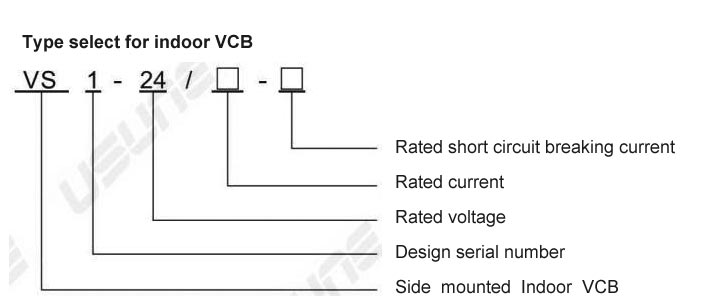

Wyłącznik próżniowy typu bocznego Usune oferuje pełny zakres specyfikacji i stabilną pracę. Główny parametry techniczne (biorąc za podstawę serię VS1(ZN63)-24) przedstawiono w poniższej tabeli:

Struktura i funkcja

1. Ogólna struktura

Mechanizm napędowy i komora gaszenia łuku są umieszczone w zintegrowanej konstrukcji z główną obwód przewodzący będący trójfazowym typem montowanym na podłodze. Komora gaszenia łuku próżniowego jest usytuowana wzdłużnie zainstalowany w cylindrycznym cylindrze izolacyjnym z żywicy epoksydowej poddanym obróbce APG, zapewniającym doskonałe właściwości pełzające, ograniczenie gromadzenia się pyłu na powierzchni komory gaszenia łuku, unikanie wpływu czynników zewnętrznych, oraz zapewniając dobrą izolację nawet w wilgotnym i silnie zanieczyszczonym środowisku. Seria VS1-12 to instalacja stała typ, odpowiedni do rozdzielnic stacjonarnych i może być używany samodzielnie lub stosowany do zasilania sieci pierścieniowej, typu skrzynkowego transformator i inne systemy.

2. Mechanizm operacyjny

Boczny wyłącznik próżniowy wykorzystuje płaski mechanizm sprężynowy, obsługujący zarówno tryb ręczny, jak i magazynowanie energii elektrycznej. Silnik napędowy umieszczony jest w przedniej obudowie komory gaszenia łuku, podzielony na pięć przestrzeni montażowych, z których każda mieści elementy magazynowania energii, przesyłu, wyzwalania i buforowania. Zintegrowana konstrukcja komory gaszenia łuku i mechanizmu sterującego zapewnia wysoki stopień dopasowania pomiędzy wydajnością operacyjną a wymaganiami dotyczącymi otwierania i zamykania komory gaszenia łuku, zmniejszając etapy pośrednie, zmniejszając zużycie energii i hałas oraz poprawiając działanie wyłącznika niezawodność.

Środowisko aplikacji

Boczny wyłącznik próżniowy nadaje się do użytku w pomieszczeniach zamkniętych i musi spełniać następujące wymagania wymagania: temperatura otoczenia -15℃ do +40℃; średnia dobowa wilgotność względna ≤95%, średnia miesięczna ≤90%; wysokość ≤1000m; intensywność sejsmiczna ≤8 stopni; oraz brak znacznego pyłu, gazów korozyjnych lub innych zanieczyszczeń. Uwaga: W przypadku zastosowań przekraczających te wymagania wymagane jest dostosowanie po wcześniejszej konsultacji z firmą producent.

Instalacja i uruchomienie

Boczne wyłączniki próżniowe przechodzą rygorystyczne testy przed opuszczeniem fabryki. Przed włączeniem zasilania obwód pierwotny, należy poczynić następujące przygotowania:

1. Sprawdź sprzęt pod kątem uszkodzeń; jeśli jest uszkodzony, przestań go używać.
2. Oczyść powierzchnię izolacji z wszelkich zanieczyszczeń.
3. Ręcznie uruchom funkcje magazynowania energii oraz otwierania/zamykania, sprawdzając, czy stan jest normalny.
4. Uruchomić przy zasilaniu roboczym, potwierdzając, że stan jest normalny.
5. Wsuń/wysuń wyłącznik ręczny zgodnie ze specyfikacją i potwierdź jego położenie wskaźnik działa normalnie po osiągnięciu prawidłowej pozycji.

Uwaga: W przypadku korzystania z urządzenia blokującego zamykanie należy podłączyć zasilanie, aby je odblokować przed zamknięciem.

Praktyczny przypadek zastosowania

Studium przypadku: Zastosowanie w dużym przedsiębiorstwie przemysłowym i górniczym w Chinach

Duże przedsiębiorstwo stalowe w Chinach ma złożony system zasilania z wysokimi wymaganiami dotyczącymi działania urządzeń kontrola częstotliwości i prądu zwarciowego. Po porównaniu wielu dostawców, seria Usune VS1(ZN63)-24 Wyłącznik automatyczny został wybrany jako podstawowe urządzenie zabezpieczające system dystrybucji energii. Od tego czasu oddany do użytku w 2024 roku, system działał stabilnie przez ponad 12 miesięcy bez żadnych awarii, z powodzeniem radząc sobie trzy zwarcia, skutecznie chroniące sprzęt i zapobiegające stratom w dostawie prądu. Firma wysoko uznaje działanie produktu oraz usługi instalacyjne i uruchomieniowe świadczone przez producenta.

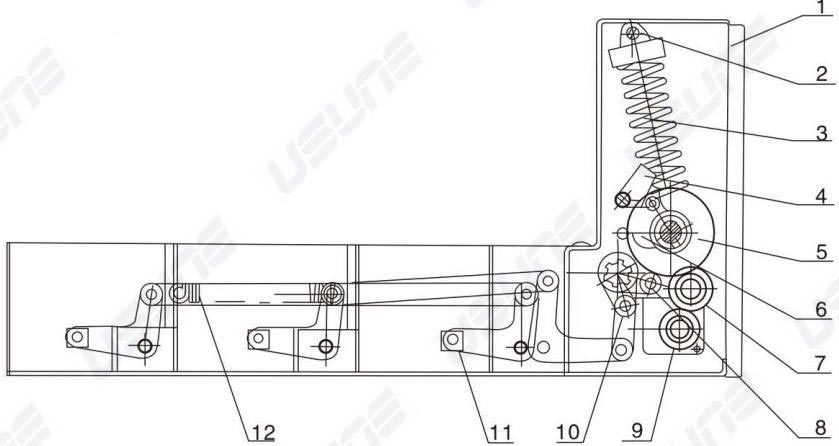

1. Skrzynka rozdzielcza
2. Śruba mocująca
3.Sprężyna zamykająca
4.Okucia zamykające
5.Zasady wewnętrznego okablowania elektrycznego
6.Mechanizm krzywkowy/działanie mechanizmu
7.Mechanizm przekładni koła zębatego
8.Dźwignia łącząca wejście
9. Silnik naładowany
10. Czterodźwigniowy mechanizm przekładni
11.Blok transmisji
12.Mechanizm wyzwalający

Zaangażowanie dostawcy i producenta: Usune, jako profesjonalny producent sprzętu elektrycznego wysokiego napięcia w Chiny posiadają znormalizowaną fabrykę oraz profesjonalny zespół badawczo-rozwojowy, produkcyjny i posprzedażny. Jako niezawodny dostawcy, przestrzegamy zasady „przede wszystkim jakość, przede wszystkim klient”, ściśle kontrolując wszystkie aspekty produkcja w celu zapewnienia, że produkty spełniają standardy i potrzeby użytkowników; zapewniamy kompleksową obsługę posprzedażową obejmującą m.in wskazówki dotyczące instalacji na miejscu, uruchomienie, konserwacja i szkolenia techniczne oraz ciągłe wprowadzanie innowacji i optymalizować nasze produkty, aby wspierać rozwój branży przesyłu i dystrybucji energii.
