Wewnętrzny wyłącznik próżniowy wysokiego napięcia

Wewnętrzny wyłącznik próżniowy wysokiego napięcia serii Usune VS1(ZN63)-12 jest podstawowym zabezpieczeniem elektrycznym i sterowaniem urządzenie do systemów elektroenergetycznych 12kV. Zintegrowana konstrukcja mechanizmu sprężynowego i korpusu wyłącznika redukuje pośrednie łącza przesyłowe, zmniejsza zużycie energii i hałas oraz poprawia działanie produktu niezawodność. W obwodzie głównym zastosowano integralnie zespolone bieguny, co pozwoliło na miniaturyzację wyłącznika, poprawiając zdolność adaptacji do środowiska i żywotność oraz umożliwiając bezobsługową pracę w większości scenariuszy.

Zalety produktu

1. Wysoka niezawodność

Przerywacz próżniowy jest montowany wzdłużnie w rurowym cylindrze izolacyjnym wykonanym z żywicy epoksydowej APG, zapewniając doskonałą odporność na upływ czasu i skutecznie zapobiegając gromadzeniu się kurzu i zakłóceniom zewnętrznym. To może pracować stabilnie nawet w wilgotnym i silnie zanieczyszczonym środowisku.

2.Elastyczna konfiguracja

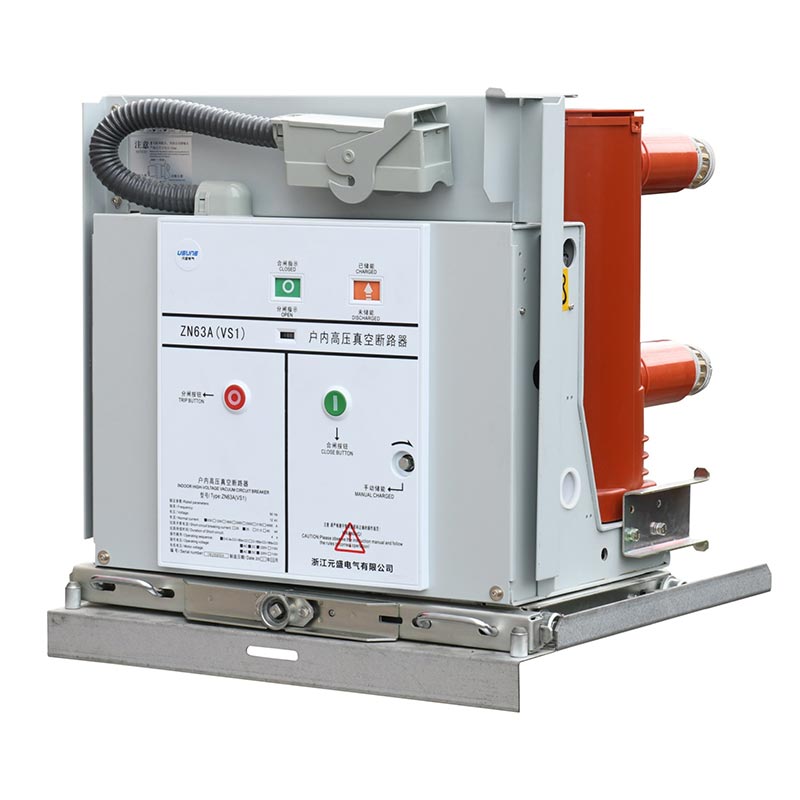

Może być zaprojektowana jako jednostka do montażu na stałe lub wyposażona w dedykowany siłownik, tworząc moduł szufladowy. To doskonale pasuje do rozdzielnicy szufladowej montowanej centralnie typu KYN28A-12 (GZS). Typ stały może być również używany w rozdzielnica stała serii XGN.

3. Możliwość dostosowania do częstej pracy

Wykorzystując unikalne zalety przerywania próżni, jest szczególnie odpowiedni do wymagających scenariuszy częsta praca przy znamionowym prądzie roboczym i wielokrotne przerywanie prądu zwarciowego, zapewniająca dużą moc praktyczność.

4. Zgodność z normą

Ściśle przestrzega GB/T1984-2014 „Wyłączniki wysokiego napięcia”, JB3855-1996 „3,6 ~ 40,5 kV Wewnętrzne wysokie napięcie Wyłączniki próżniowe”, DL/T403-2000 „Warunki techniczne zamawiania wyłączników próżniowych 12~40,5 kV” oraz Normy IEC62271-100:2008, zapewniające autorytatywne zapewnienie jakości.

Parametry techniczne

Struktura i funkcja

1. Ogólna struktura

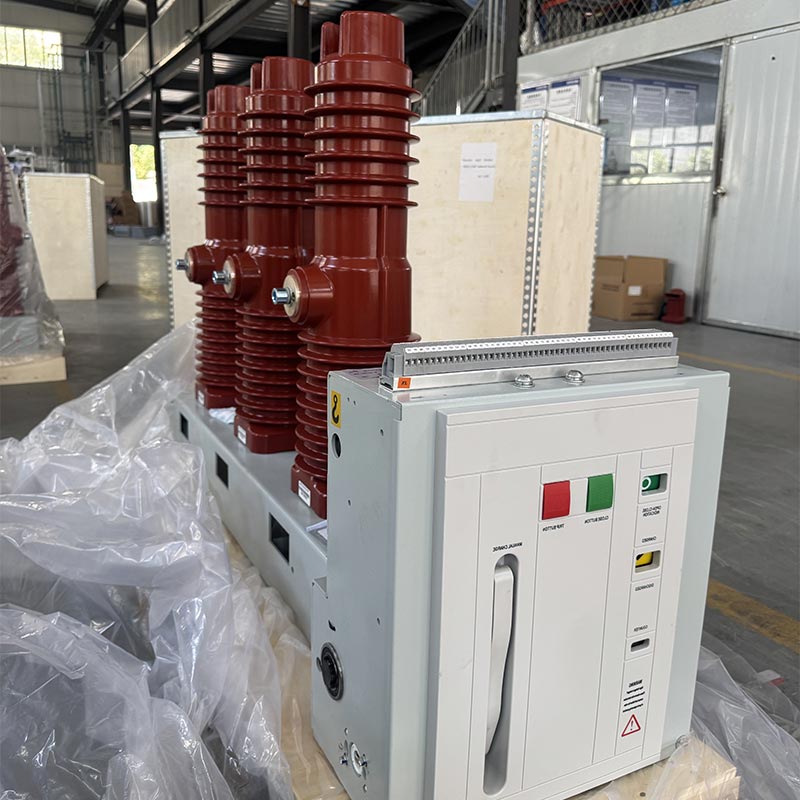

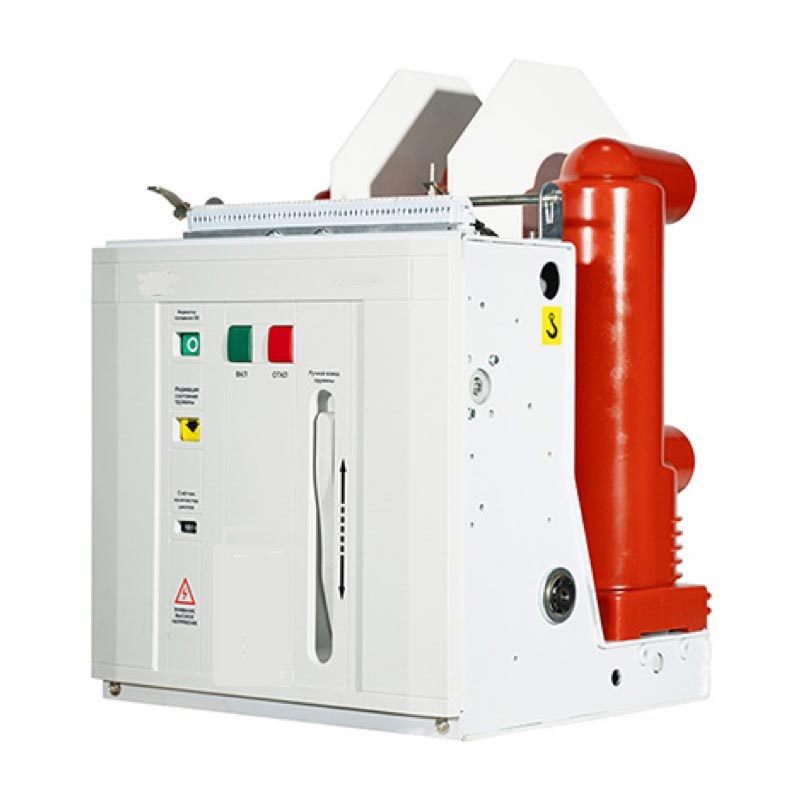

Wewnętrzny wyłącznik próżniowy wysokiego napięcia Usune VS1(ZN63)-12 ma zintegrowaną strukturę z obsługą mechanizm i komora gaszenia łuku rozmieszczone z przodu i z tyłu. Główny obwód przewodzący jest trójfazowy konstrukcja montowana na podłodze. Ta unikalna konstrukcja znacznie ogranicza gromadzenie się pyłu w komorze gaszenia łuku powierzchni, zapobiegając wpływowi czynników zewnętrznych na komorę gaszenia łuku próżniowego. Nawet w wilgotnych i w mocno zanieczyszczonym środowisku, utrzymuje doskonałe napięcie wytrzymywane i wysoką rezystancję, przewyższając podobne produkty.

2. Struktura mechanizmu operacyjnego

Mechanizm napędowy to płaski mechanizm sprężynowy z możliwością ręcznego i elektrycznego magazynowania energii funkcje. Silnik napędowy znajduje się w szafce przed komorą gaszenia łuku. Szafka jest podzielony na pięć pomieszczeń montażowych czterema przegrodami pośrednimi, z których każda mieści magazynowanie energii, przesył, wyzwalające i elementy buforowe mechanizmu napędowego. Zintegrowana konstrukcja komory gaszenia łuku i mechanizm operacyjny zapewnia wysoki stopień dopasowania wydajności mechanizmu operacyjnego do wymagania dotyczące otwierania i zamykania komory gaszenia łuku, redukując zbędne elementy, obniżając energię zużycie energii i hałas oraz poprawę niezawodności działania wyłącznika.

Środowisko operacyjne

1. Temperatura otoczenia: maksymalnie +40 ℃, minimalnie -15 ℃
2. Wilgotność otoczenia: średnia dzienna wilgotność względna ≤95%; Średnia miesięczna wilgotność względna ≤90%; Średnia dzienna ciśnienie pary wodnej ≤22×10⁻³MPa; Średnie miesięczne ciśnienie pary wodnej ≤1,8×10⁻³MPa
3. Wysokość: Nie przekraczająca 1000 m
4. Intensywność sejsmiczna: Nie przekraczająca 8 stopni
5. Środowisko atmosferyczne: Brak znacznego pyłu, dymu, żrących lub łatwopalnych gazów, oparów lub mgły solnej zanieczyszczenie otaczającego powietrza.

Uwaga: W przypadku przekroczenia powyższych normalnych warunków środowiska pracy należy skonsultować się z naszym producentem z wyprzedzeniem, aby dostosować produkt do rzeczywistych warunków pracy.

Instalacja i uruchomienie

1. Sprawdź wyłącznik pod kątem uszkodzeń podczas transportu i przechowywania. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy zaprzestać jego używania natychmiast i skontaktuj się z naszym dostawcą w celu uzyskania wsparcia posprzedażnego.
2. Usuń brud (szczególnie z powierzchni izolacji). Brud powstający podczas transportu lub przechowywania może mieć wpływ właściwości izolacyjne produktu, a nawet mogą powodować zagrożenie bezpieczeństwa.
3. Ręcznie obsługuj wyłącznik zgodnie z przepisami, aby magazynować energię, zamykaj i otwieraj, obserwując, czy stan magazynowania energii i wskaźniki pozycji otwarcia/zamknięcia są w normie.
4. Uruchomić wyłącznik, wykorzystując napięcie robocze do magazynowania energii, zamknąć i otworzyć, obserwując, czy stan magazynowania energii i wskaźniki pozycji otwarcia/zamknięcia są w normie.
5. Obsługa wyłącznika ręcznego: Włóż uchwyt do pchania do otworu do pchania i obróć go w kierunku zgodnym z ruchem wskazówek zegara, aby do przodu i w kierunku przeciwnym do ruchu wskazówek zegara, aby wycofać, przy całkowitym skoku do przodu wynoszącym 300±3 mm; w pozycji otwartej, płynnie ustawić go w pozycji roboczej lub testowej, obracając uchwyt 30 razy na średnich obrotach, aż do usłyszenia dźwięku „klik”, wskazując, że znajduje się we właściwej pozycji (nie używaj nadmiernej siły, aby uniknąć uszkodzenia mechanizmu pchającego) oraz jednocześnie podłączony zostanie odpowiedni obwód wskaźnika położenia.

Uwaga: Jeżeli wybrane zostanie urządzenie blokujące zamykanie, należy podłączyć do niego zasilanie obwodu blokującego odblokuj go przed zamknięciem obwodu.

Przypadek aplikacji w świecie rzeczywistym

Studium przypadku: Projekt dystrybucji energii w kompleksie miejskim i komercyjnym

Kompleks handlowy o powierzchni 150 000㎡ (integrujący centrum handlowe, biurowiec i hotel) w głównej dzielnicy biznesowej z Hangzhou w Chinach wymagało wyłączników wysokiego napięcia o stabilnej wydajności i możliwości dostosowania do częstotliwości działanie i wysokie bezpieczeństwo, aby zapewnić ciągłość ogólnego zasilania. Po porównaniu różnych opcji, klient wybrał wewnętrzny wyłącznik próżniowy wysokiego napięcia Usune VS1-12/630-25 z wózkiem ręcznym, wdrażając 20 jednostek do obsługi zabezpieczeń przeciwzwarciowych i kontroli obciążenia systemu dystrybucji energii wysokiego i niskiego napięcia w kompleksie. Od momentu uruchomienia pracuje stabilnie, bez żadnych usterek, a czas wykrycia usterki skrócony jest do 0,3 sekundy, skutecznie zapewniając prawidłową pracę urządzeń elektrycznych i zdobywając wysokie uznanie ze strony klienta.

Często zadawane pytania

P1: Co się stanie, jeśli wewnętrzny wyłącznik próżniowy wysokiego napięcia będzie używany w środowisku wykraczającym poza normalny zakres?

A1: Jeśli rzeczywiste środowisko pracy przekracza normalne warunki (takie jak wysokość powyżej 1000 m, temperatura otoczenia poniżej -15℃ lub powyżej +40℃, itp.), należy wcześniej skonsultować się z naszym producentem. Nasza fabryka to zrobi dostosowywać produkty w oparciu o rzeczywiste parametry środowiskowe, takie jak zwiększanie wydajności izolacji i optymalizacja konstrukcje uszczelniające, aby zapewnić stabilną pracę w docelowym środowisku.

P2: Jak konserwować wyłączniki serii Usune VS1-12, aby przedłużyć ich żywotność?

A2: Produkt przyjmuje zintegrowany, zestalony słup i zintegrowaną strukturę, co zapewnia bezobsługową pracę podczas normalnego użytkowania. Tylko okresowe kontrole czystości powierzchni wyłącznika (zwłaszcza izolacji). powierzchni), usuwanie kurzu i brudu oraz obserwacja wskaźników położenia otwarcia/zamknięcia i stanu magazynowania energii są wymagane. W przypadku stwierdzenia jakichkolwiek nieprawidłowości należy natychmiast zaprzestać używania produktu i skontaktować się z naszym dostawcą profesjonalną konserwację posprzedażną, aby zapobiec dalszym uszkodzeniom.

P3: Czy wyłączniki serii Usune VS1-12 są kompatybilne z rozdzielnicami innych marek?

A3: Tak. Produkt został zaprojektowany zgodnie z normami krajowymi i międzynarodowymi i jest doskonale kompatybilny Rozdzielnica szufladowa typu KYN28A-12 (GZS) montowana centralnie oraz rozdzielnica stała serii XGN. Ponadto nasze producent może dostosować wymiary produktu i interfejsy zgodnie z konkretnym modelem rozdzielnicy klienta, aby zapewnić kompatybilność. Przed zakupem prosimy o podanie parametrów rozdzielnicy naszemu dostawcy profesjonalne doradztwo w zakresie dopasowania.
