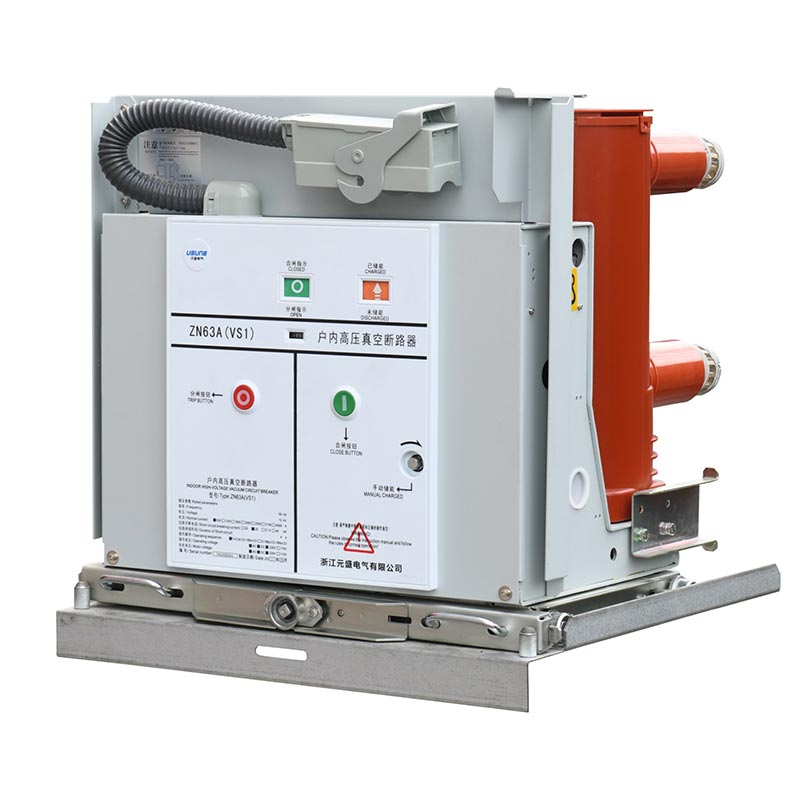

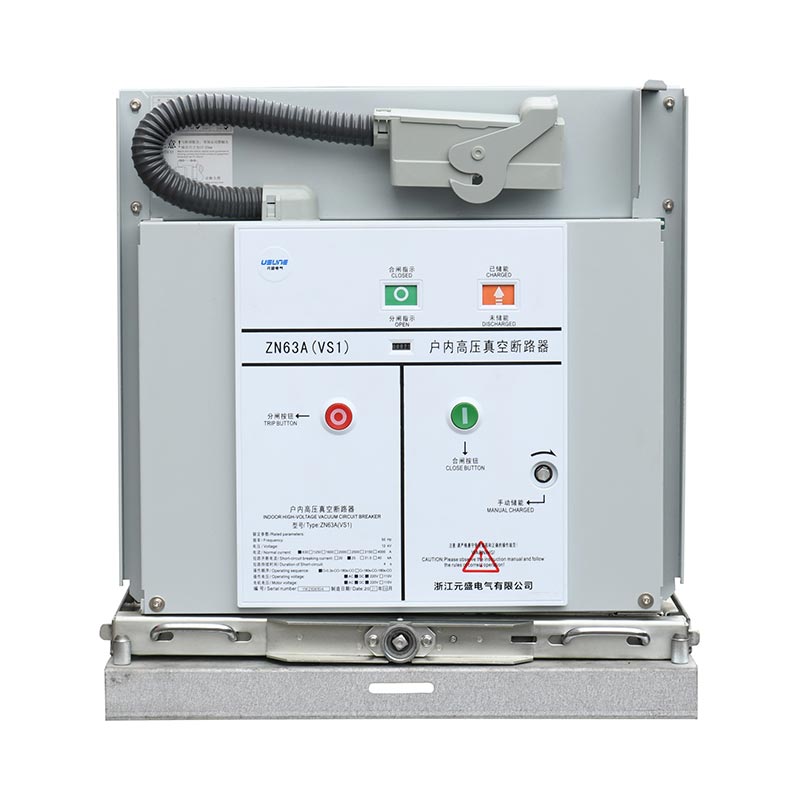

Wyłącznik próżniowy 24kv

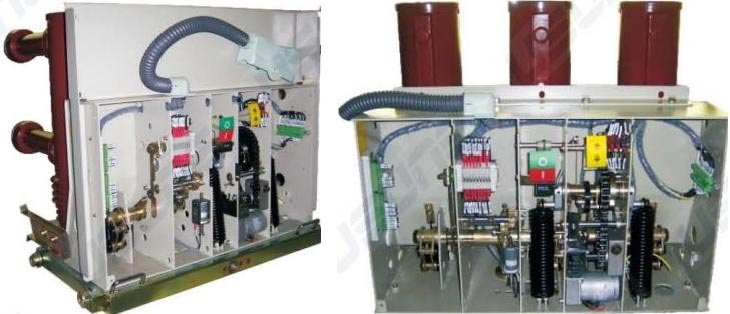

Wyłącznik próżniowy 24 kV ma zintegrowany układ, obsługuje zarówno ręczne, jak i elektryczne magazynowanie energii i jest łatwy w obsłudze. Obwód główny nie wymaga dodatkowej konserwacji. Przerywacz próżniowy jest hermetyzowany przy użyciu APG technologię, zapewniającą ochronę przed zanieczyszczeniami i upływem czasu, wydłużającą jego żywotność i ograniczającą konserwację koszty. Zawiera kompleksowy mechanizm blokujący zapobiegający nieprawidłowemu działaniu, zapewniający bezpieczeństwo sprzętu i personelu bezpieczeństwo. Komora gasząca łuk utrzymuje stabilną próżnię, przy otwarciu ≤50 ms i zamknięciu ≤100 ms, zapewniając szybkie odpowiedź. Jest kompatybilny z różnymi wtórnymi napięciami sterującymi, aby spełnić różne wymagania dotyczące zasilania.

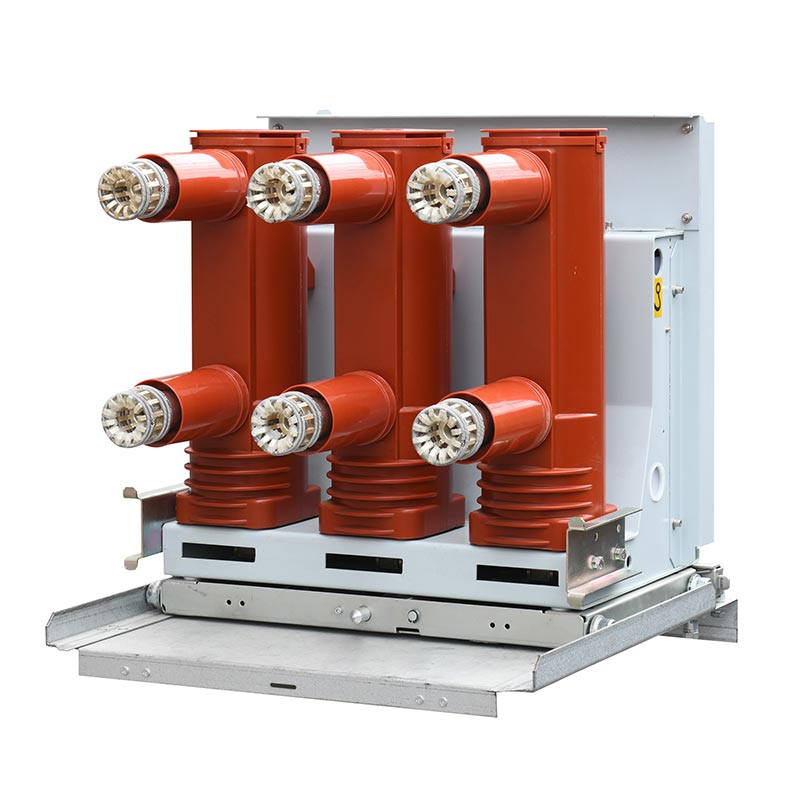

Wyłącznik próżniowy 24kV jest dostępny w wersjach stacjonarnych i ręcznych, kompatybilnych z różnymi rozdzielnicami. Prąd znamionowy mieści się w zakresie od 630A do 4000A, a prąd zwarciowy wyłączalny od 20kA do 50kA. Elastyczny wybór oparty na potrzeby użytkownika pozwala na dostosowanie do scenariuszy częstej pracy. Jako profesjonalny producent Usune wykorzystuje dojrzałe procesy produkcyjne, rygorystyczna kontrola jakości i kompleksowe wsparcie techniczne zapewniające wysoką wydajność wyłączniki próżniowe dla użytkowników na całym świecie. Co więcej, wykorzystując zasoby doświadczonych dostawców, Usune osiąga efektywna współpraca w łańcuchu dostaw, zapewniająca terminową dostawę produktów i stabilną jakość.

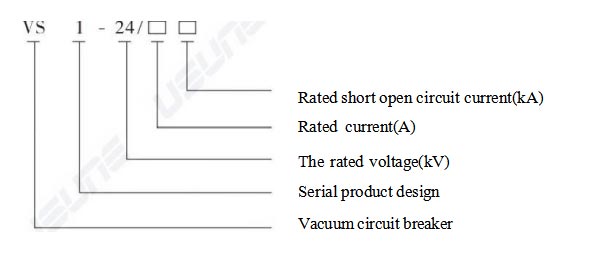

Modele znaczenia

Podstawowe parametry techniczne

1.Podstawowe parametry elektryczne

2. Kluczowe parametry konstrukcyjne

- Odległość styku: 13±1mm;
- Przekroczenie zakresu: 3,5±0,5mm;
- Średnia prędkość otwierania: 0,9-1,2m/s;
- Średnia prędkość zamykania: 0,5-0,8m/s;
- Dopuszczalna grubość zużycia styków ruchomych i nieruchomych: ≤3mm;
- Rezystancja głównego obwodu przewodzącego: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), zapewniając stabilną przewodność.

3. Parametry adaptacji do środowiska

Temperatura pracy: -15℃~+40℃; Dzienna wilgotność względna ≤95%, Miesięczna wilgotność względna ≤90%; Wysokość ≤1000m (możliwość dostosowania do specjalnych wysokości); Intensywność sejsmiczna ≤8 stopni; Nadaje się do miejsc wolnych od kapiącej wody, materiały łatwopalne i wybuchowe, gazy żrące i silne wibracje; przystosowany do klimatu większości części kraju Chiny.

Obowiązujące scenariusze

Wyłącznik próżniowy Usune 24kV, dzięki swojej doskonałej wydajności, jest szeroko stosowany w następujących scenariuszach: obejmujący wiele dziedzin, takich jak energetyka, przemysł i infrastruktura:

1. Elektrownie i podstacje: Jest to podstawowy sprzęt sterujący i zabezpieczający obwody dystrybucji energii służy do odcinania i zamykania prądów w obwodach, chroniąc krytyczny sprzęt, taki jak transformatory i szyny zbiorcze, przed przeciążeniem i uszkodzenia zwarciowe;
2. Przedsiębiorstwa przemysłowe: odpowiednie do systemów dystrybucji energii wysokiego napięcia w branżach takich jak metalurgia, inżynierii chemicznej, produkcji maszyn i tekstyliów, zaspokajając potrzeby częstych rozruchów i przestojów sprzęt produkcyjny i duże wahania obciążenia;
3. Infrastruktura: stosowana do dystrybucji energii wysokiego napięcia w miejskim transporcie kolejowym, wieżowcach i obiektach komercyjnych kompleksy zapewniające stabilne zasilanie i poprawiające niezawodność zasilania;
4. Nowe pole energetyczne: Nadaje się do wspierania systemów dystrybucji energii w elektrowniach fotowoltaicznych i energii wiatrowej elektrownie posiadające dobre właściwości przeciwzakłóceniowe i dostosowujące się do charakterystyki obciążenia nowej energii elektrycznej pokolenie.

Studium przypadku zastosowania w świecie rzeczywistym

Studium przypadku: Projekt modernizacji systemu dystrybucji energii wysokiego napięcia w dużym parku przemysłu chemicznego

1. Tło projektu

Istniejące wyłączniki w parku charakteryzowały się niewystarczającą niezawodnością i wysokimi kosztami konserwacji, co wymaga modernizacji do wyłączników próżniowych 24 kV charakteryzujących się wysoką niezawodnością, niskimi kosztami konserwacji i kompatybilnością z korozyjnym środowiskiem chemicznym.

2. Rozwiązanie

Wybrano 32 ręczne wyłączniki automatyczne firmy Usune (1600A/31,5kA). Struktura izolacji została zoptymalizowana pod kątem zwiększona odporność na korozję. Aby zapewnić terminowość, zapewniono wskazówki dotyczące instalacji i szkolenie techniczne dostawa.

3. Wyniki aplikacji

Sprzęt działał stabilnie i bezawaryjnie, obniżając koszty konserwacji o 60%. Było kompatybilne z istniejącej rozdzielnicy, skracając cykl budowy. Park wyznaczył Usune na swojego długoterminowego partnera.

Zapewnienie produkcji i łańcucha dostaw

1. Zapewnienie produkcji

Usune posiada nowoczesną fabrykę, spełniającą międzynarodowe i krajowe standardy. Każdy produkt przechodzi rygorystyczną kontrolę wdrożono testy fabryczne oraz wprowadzono system identyfikowalności jakości całego procesu.

2. Zapewnienie łańcucha dostaw

Długoterminowa współpraca z wysokiej jakości dostawcami, wykorzystanie znanych marek w zakresie podstawowych komponentów i zoptymalizowane dostawy zarządzanie łańcuchem zapewnia terminową dostawę produktów.

3. Obsługa posprzedażna

Zapewniamy wskazówki dotyczące instalacji, szkolenia techniczne i usługi rozwiązywania problemów. Bezpłatna naprawa i wymiana części oferowane są w okresie gwarancyjnym, a po okresie gwarancyjnym zapewniana jest dożywotnia pomoc techniczna.

Instrukcje dotyczące konfiguracji i zamawiania produktu

1. Opcjonalne konfiguracje

- Metoda obsługi: ręczna + magazynowanie energii elektrycznej (standard);
- Urządzenia zabezpieczające: Opcjonalne urządzenia wyzwalające nadprądowe, podnapięciowe/zanik napięcia;
- Urządzenia uziemiające: Opcjonalne rozwiązania uziemiające o szerokości 650 W, 800 W, 1000 W;
- Elementy pomocnicze: Opcjonalne przekaźniki przeciwpompowe, elektromagnesy blokujące itp.

2. Informacje dotyczące zamawiania W zamówieniu należy podać

Model produktu, sposób montażu i ilość; parametry znamionowe; opcjonalne konfiguracje; kontrola wtórna napięcie; części zamienne i specjalne wymagania
