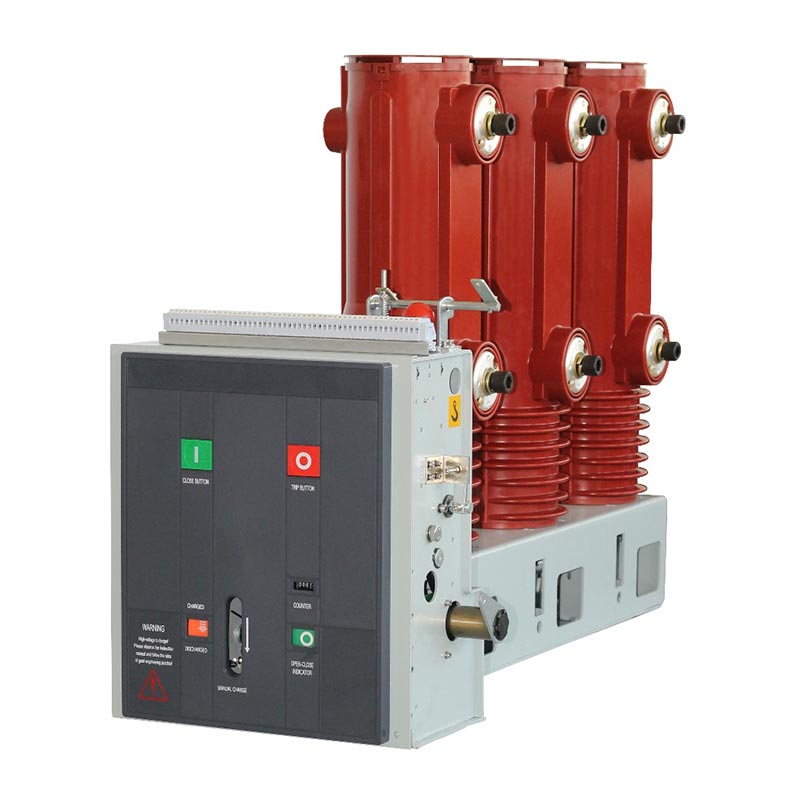

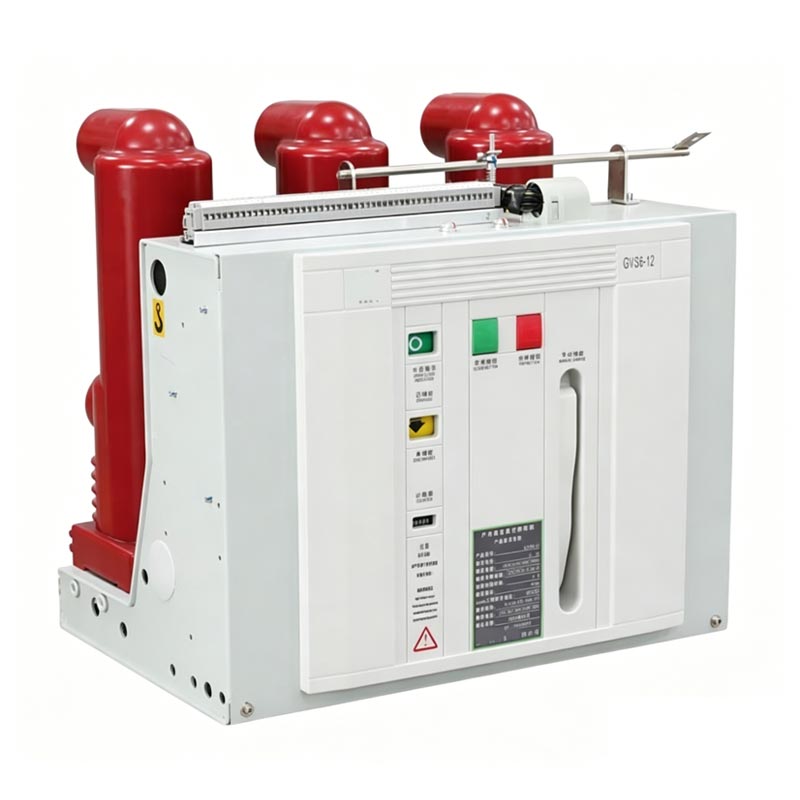

Wewnętrzne wyłączniki próżniowe Vcb Usune VS-12 (VEP-12) serii 12 11 kv to wysokowydajne wyłączniki wysokiego napięcia do zastosowań wewnętrznych rozdzielnica integrująca funkcje sterujące i zabezpieczające, stosowana głównie w instalacjach wnętrzowych średniego napięcia 12/11kV systemy dystrybucji. Jako producent specjalizujący się w badaniach i rozwoju oraz produkcji urządzeń wysokiego napięcia sprzętu elektrycznego, Usune posiada standaryzowaną fabrykę w Chinach, integrującą badania i rozwój, produkcję, testowanie i obsługa posprzedażna, aby zapewnić, że każdy produkt spełnia krajowe i międzynarodowe standardy branżowe. Produkt oferuje zarówno opcje instalacji stacjonarnej, jak i szufladowej, co pozwala na elastyczną integrację z różnymi rozdzielnicami spełniają potrzeby instalacyjne w różnych scenariuszach, takich jak warsztaty przemysłowe, pomieszczenia dystrybucji energii i budynki komercyjne.
Podstawową zaletą wewnętrznego wyłącznika próżniowego Vcb 12 11 kv jest zastosowanie trzeciej generacji technologia izolacji w obudowie stałej, stanowiąca znaczący przełom w ewolucji wyłączników próżniowych technologia izolacji. Od izolacji powietrznej pierwszej generacji i izolacji kompozytowej drugiej generacji po dzisiejsze Izolacja w obudowie stałej trzeciej generacji, Usune stale optymalizuje strukturę izolacji, rozwiązując wadami tradycyjnych produktów jest ich podatność na wpływy środowiska i słaba stabilność, napędzając w ten sposób unowocześnienie technologiczne wyłączników próżniowych w przemyśle.
Izolacja biegunów wyłączników próżniowych została poddana ulepszeniom technologicznym trzech generacji. Usune’a Seria VS-12 (VEP-12) wykorzystuje najbardziej zaawansowaną technologię izolacji w obudowie stałej trzeciej generacji, osiągając skok jakościowy:
Części pod napięciem są całkowicie wystawione na działanie powietrza. Na poziom izolacji duży wpływ mają czynniki środowiskowe, takie jak jak wilgoć, kurz, wpływ transportu i małe zwierzęta, co skutkuje słabą stabilnością i wysokim wskaźnikiem awaryjności.
Komora gaszenia łuku jest zabezpieczona tuleją z żywicy epoksydowej, ale części pod wysokim napięciem nie są całkowicie uszczelnione i w przeciwnym razie nadal podlegają wpływom czynników zewnętrznych, takich jak kurz, wilgoć i owady zasadniczo rozwiązują problem adaptacji do środowiska.
Dzięki technologii APG komora gaszenia łuku oraz górne i dolne zaciski odpływowe są hermetyzowane żywica epoksydowa. To nie tylko zmniejsza objętość komory gaszenia łuku, ale także całkowicie izoluje sprzętu przed wpływem środowiska zewnętrznego (kurz, wilgoć itp.), znacznie poprawiając pogodę odporność i stabilność działania. Żywica epoksydowa służy również jako podstawowa izolacja i wsparcie mechaniczne doskonały rozkład pola elektrycznego i naprężeń w porównaniu do różnych przegród izolacyjnych o nieregularnym kształcie konstrukcji, zapewniając długoterminową stabilną pracę urządzeń.
Wykorzystując technologię izolacji w obudowie stałej trzeciej generacji, jest odporny na środowisko zewnętrzne, charakteryzuje się wysoką niezawodnością izolacji i skutecznie zapobiega awariom izolacji spowodowanym czynnikami środowiskowymi.
Długa żywotność mechaniczna (do 20 000 cykli, 10 000 cykli dla wartości znamionowej 50KA), wysoki znamionowy prąd zwarciowy wyłączalny (20-40KA), duża prędkość otwierania i zamykania, umożliwiająca szybką izolację usterek i zapewniająca bezpieczną pracę system zasilania.

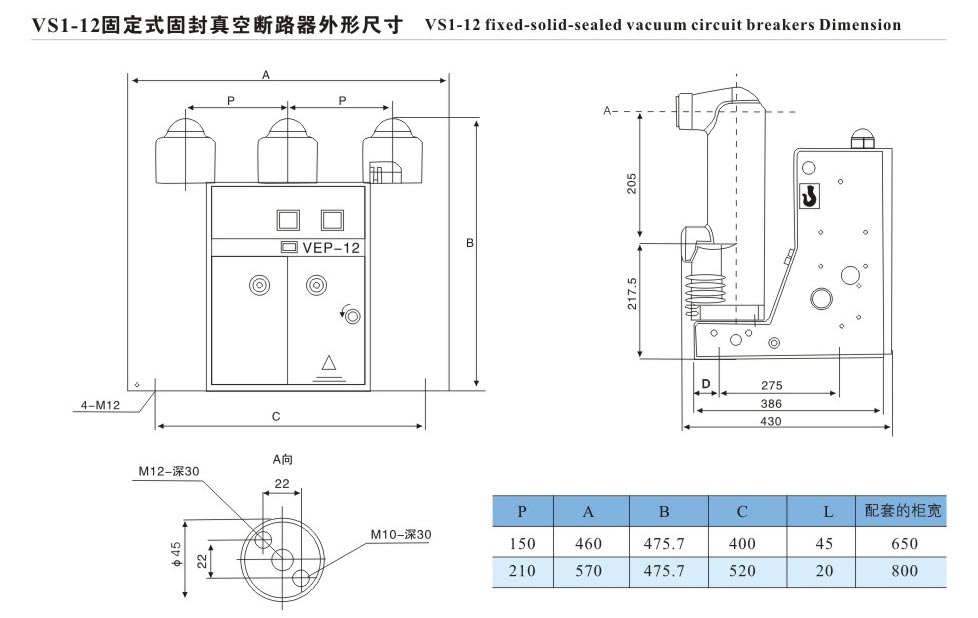

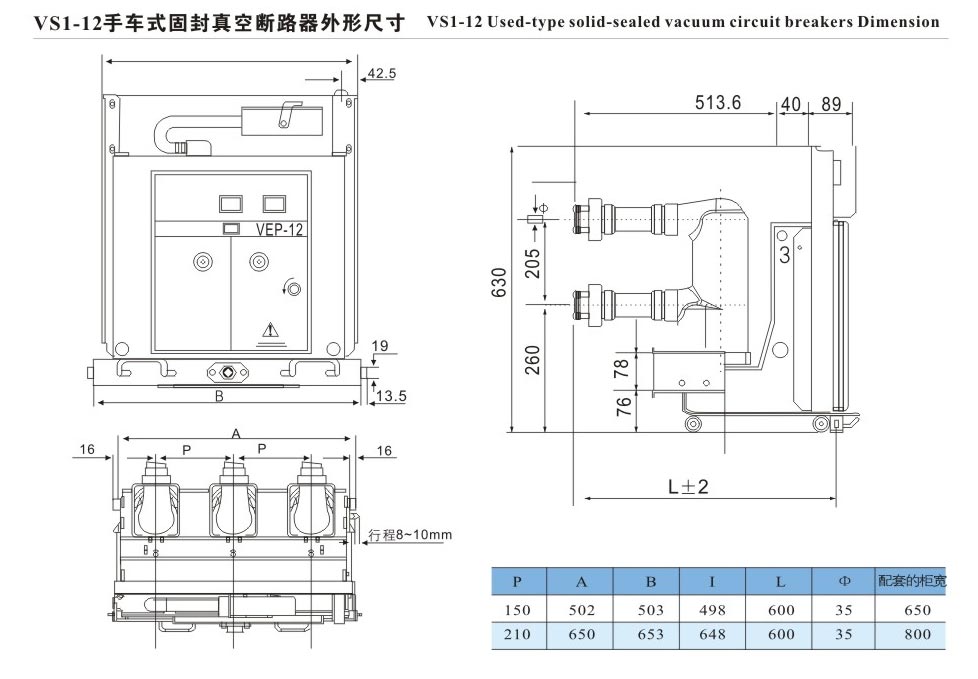

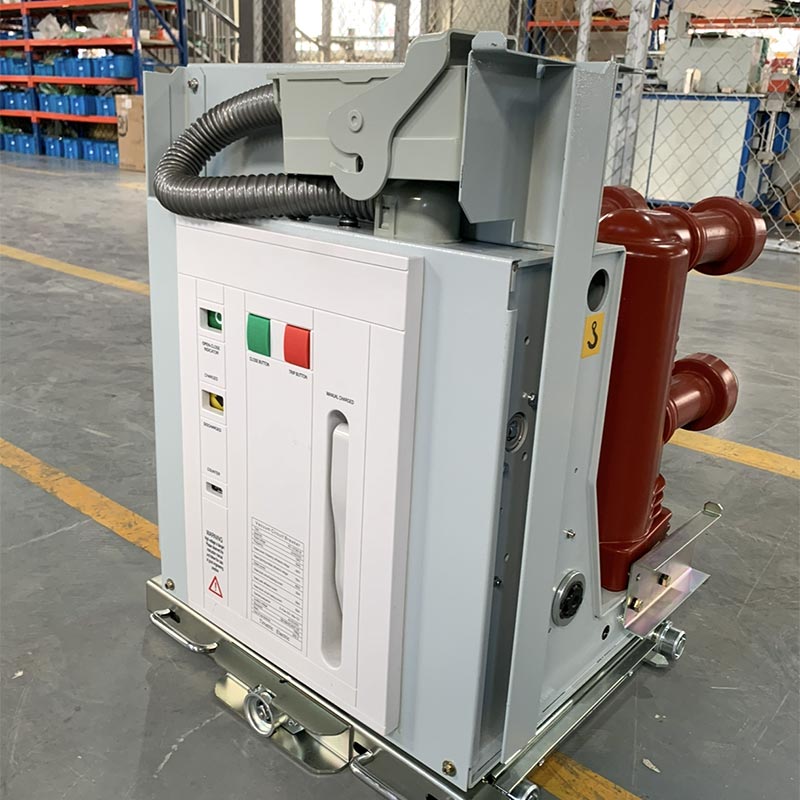

Technologia kapsułkowania w postaci stałej zmniejsza rozmiar produktu; dostępne są opcje stałe i szufladowe, umożliwiające elastyczna integracja z różnymi rozdzielnicami i możliwość dostosowania do ograniczonej przestrzeni instalacyjnej w dystrybucji wewnętrznej pokoje.
Solidna obudowa chroni części pod napięciem przed korozją zewnętrzną, zmniejszając częstotliwość konserwacji i osiągnięcie bezobsługowej pracy podstawowej, znacznie oszczędzając koszty późniejszej konserwacji użytkowników.
Jako profesjonalny producent Usune ustanowił kompleksowy system kontroli jakości w języku chińskim fabryka. Każdy produkt przechodzi rygorystyczne testy wydajności przed opuszczeniem fabryki w celu zapewnienia odpowiednich parametrów spełniają standardy, a jakość jest niezawodna.
Wnętrzowy wyłącznik próżniowy Vcb Usune VS-12 (VEP-12) serii 12 11kv charakteryzuje się doskonałymi parametrami technicznymi, w pełni spełniające wymagania systemów dystrybucji energii średniego napięcia 12/11kV. Kluczowe dane techniczne są pokazane w tabela poniżej (parametry dotyczą komór do gaszenia łukowego produkcji krajowej):
| Numer seryjny | Nazwa | Jednostka | Parametr |
| 1 | Napięcie znamionowe | kV | 12 |
| 2 | Znamionowy poziom izolacji | - | 1min Częstotliwość zasilania Napięcie wytrzymywane: 42 kV; Znamionowe napięcie wytrzymywane impulsu piorunowego: 75 kV |
| 3 | Częstotliwość znamionowa | HZ | 50 |
| 4 | Prąd znamionowy | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Znamionowy prąd zwarciowy | KA | 20, 25, 31,5, 40 |
| 6 | Znamionowy krótkotrwały prąd wytrzymywany | - | 20, 25, 31,5, 40 |
| 7 | Znamionowy czas zwarcia | S | 4 |
| 8 | Znamionowy prąd szczytowy wytrzymywany | KA | 50, 63, 80, 100 |
| 9 | Znamionowy prąd zwarciowy i wyłączający | - | 50, 63, 80, 100 |
| 10 | Napięcie wytrzymywane obwodu wtórnego Częstotliwość zasilania (1 min) | V | 2000 |
| 11 | Znamionowy prąd wyłączalny pojedynczego/zespołu kondensatorów | A | 630/400 (800/400 dla 40KA) |
| 12 | Znamionowy prąd zasilający banku kondensatorów | A | 12.5 |
| 13 | Czas otwarcia | SM | 20-50 |
| 14 | Czas zamknięcia | SM | 35-70 |
| 15 | Życie mechaniczne | Czasy | 20000 (10000 razy dla 50KA) |
| 16 | Znamionowe czasy wyłączania | Czasy | 20000 (10000 razy dla 50KA) |
| 17 | Znamionowe czasy wyłączania prądu krótkotrwałego | Czasy | 50 (30 razy za 40KA, 20 razy za 50KA) |
| 18 | Dopuszczalna łączna grubość zużycia styków ruchomych i statycznych | mm | 3 |
| 19 | Znamionowe napięcie robocze zamykania i otwierania | V | AC110/220, DC110/220 |
| 20 | Napięcie znamionowe silnika magazynującego energię | V | AC110/220, DC110/220 |
| 21 | Moc znamionowa silnika magazynującego energię | W | 70 (80 dla 40KA, 50KA) |
| 22 | Czas magazynowania energii | S | ≤10 |
| 23 | Odległość kontaktu | mm | 11±1 |
| 24 | Nad podróżą | mm | 3,5±0,5 |
| 25 | Czas odbicia kontaktu podczas zamykania | SM | ≤2 |
| 26 | Trójfazowy synchronizm otwierania i zamykania | SM | ≤2 (≤3 dla 40KA, 50KA) |
| 27 | Średnia prędkość otwierania | SM | 0,9-1,2 |
| 28 | Średnia prędkość zamykania | SM | 0,5-0,8 |
| 29 | Główna rezystancja obwodu przewodzącego | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Docisk zamykający | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Znamionowa sekwencja operacji | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (dla 50KA) |
Aby zweryfikować niezawodność i przydatność wewnętrznego obwodu próżniowego Vcb Usune VS-12 (VEP-12) serii 12 11 kv Breaker, produkt ten został z powodzeniem zastosowany w projekcie renowacji dystrybucji energii w dużym zakładzie chemicznym park przemysłowy we wschodnich Chinach (kluczowy lokalny projekt modernizacji przemysłu). Park ma złożone warunki funkcjonowania, wysoka wilgotność, wysoki poziom zapylenia i częste zmiany obciążenia. Często używane wyłączniki automatyczne doświadczyły awarii izolacji spowodowanych czynnikami środowiskowymi, wpływającymi na normalną produkcję w parku.
Po dogłębnym badaniu i porównaniu park wybrał firmę Usune na swojego wyznaczonego dostawcę, przyjmując firmę 36 Usune Stałe wewnętrzne wyłączniki VCB serii VS-12 (VEP-12), wszystkie wyprodukowane przez firmę Usune w chińskiej fabryce. Ten produkt wykorzystuje Technologia izolacji w obudowie stałej trzeciej generacji, skutecznie odporna na działanie wysokiej wilgotności i kurz w parku przemysłowym. Jego znamionowy prąd zwarciowy wyłączalny wynoszący 31,5 kA w pełni spełnia wymogi zabezpieczenia elektroenergetycznego zapotrzebowanie na sprzęt dużej mocy w parku.
Od oficjalnego uruchomienia w październiku 2024 r. 36 bloków VCB działa stabilnie przez ponad sześć miesięcy, bez żadnych zakłóceń. izolacji lub błędów eksploatacyjnych, osiągając średni wskaźnik awaryjności na poziomie 0. To znacznie zmniejsza awaryjność parku koszty eksploatacji i utrzymania systemu elektroenergetycznego, zapewniające ciągłą i stabilną pracę urządzeń produkcyjnych. Projekt spotkał się z dużym uznaniem kierownictwa parku, a Usune stał się długoterminowym sprzętem zasilającym dostawca dla parku.
A1: Żywotność mechaniczna produktu wynosi do 20 000 cykli (10 000 cykli dla klasy 50 kA), a prąd znamionowy cykl wyłączania wynosi 20 000 cykli (10 000 cykli dla klasy 50kA). Dzięki przyjęciu trzeciej generacji technologia izolacji solid-seel, pierwotna strona produktu jest bezobsługowa. W codziennym użytkowaniu, tylko okresowo inspekcje obwodu wtórnego i mechanizmów operacyjnych (takich jak silnik magazynujący energię i elementy sterujące). Aby skutecznie przedłużyć działanie, wymagane jest czyszczenie powierzchni sprzętu i zapobieganie gromadzeniu się kurzu żywotność sprzętu.
Odpowiedź 2: Tak. W produkcie zastosowano technologię izolacji solid-seal trzeciej generacji, hermetyzującą gaszenie łuku komorę oraz przyłącza odpływowe górne i dolne żywicą epoksydową w procesie APG. To całkowicie izoluje elementów pod wysokim napięciem pochodzących ze środowiska zewnętrznego, chroniąc je przed działaniem kurzu, wilgoci, owady itp. Wykazuje doskonałą odporność na warunki atmosferyczne i zdolność adaptacji do środowiska, dzięki czemu doskonale się nadaje do trudnych warunków wewnętrznych, takich jak warsztaty przemysłowe o dużej wilgotności, zapylone, zakłady chemiczne i kopalnie. Rzeczywisty potwierdzają to również przypadki zastosowań w East China Chemical Industrial Park.
