System dystrybucji średniego napięcia znajduje się pomiędzy siecią przesyłową a użytkownikiem końcowym. Działa przy napięciu od 3 kV do 40,5 kV i przenosi energię, która zasila fabryki, budynki komercyjne i dzielnice mieszkalne. Kiedy w tym systemie wystąpi usterka, prąd zwarciowy może osiągnąć dziesiątki tysięcy amperów. Urządzeniem przerywającym ten prąd jestWewnętrzny wyłącznik próżniowy wysokiego napięcia. W przeciwieństwie do wyłącznika olejowego lub SF6, wyłącznik próżniowy wykorzystuje uszczelniony przerywacz próżniowy do gaszenia łuku. Konstrukcja ta zapewnia bezobsługową pracę, długą żywotność mechaniczną i kompaktowe wymiary, co czyni ją dominującym wyborem w przypadku rozdzielnic wnętrzowych średniego napięcia. Dla kierowników ds. zakupów zrozumienie, w jaki sposób wyłącznik próżniowy chroni system dystrybucyjny, ma kluczowe znaczenie przy wyborze odpowiedniego sprzętu.
Ten przewodnik został napisany dla nabywców odpowiedzialnych za zaopatrzenie w wewnętrzne wyłączniki próżniowe wysokiego napięcia do systemów dystrybucji średniego napięcia. Wyjaśnimy mechanizm zabezpieczający, rolę przerywacza próżniowego, mechanizm operacyjny, koordynację z przekaźnikami ochronnymi i kryteria wyboru dostawcy. Podamy również szczegółowe parametry produktu z naszej fabryki w Zhejiang Usune Electric Co., Ltd. Niezależnie od tego, czy budujesz nową podstację, modernizujesz istniejącą rozdzielnicę, czy kupujesz wyłączniki zamienne, ten przewodnik pomoże Ci podjąć świadomą decyzję, która zapewni bezpieczeństwo i niezawodność Twojego systemu dystrybucyjnego.

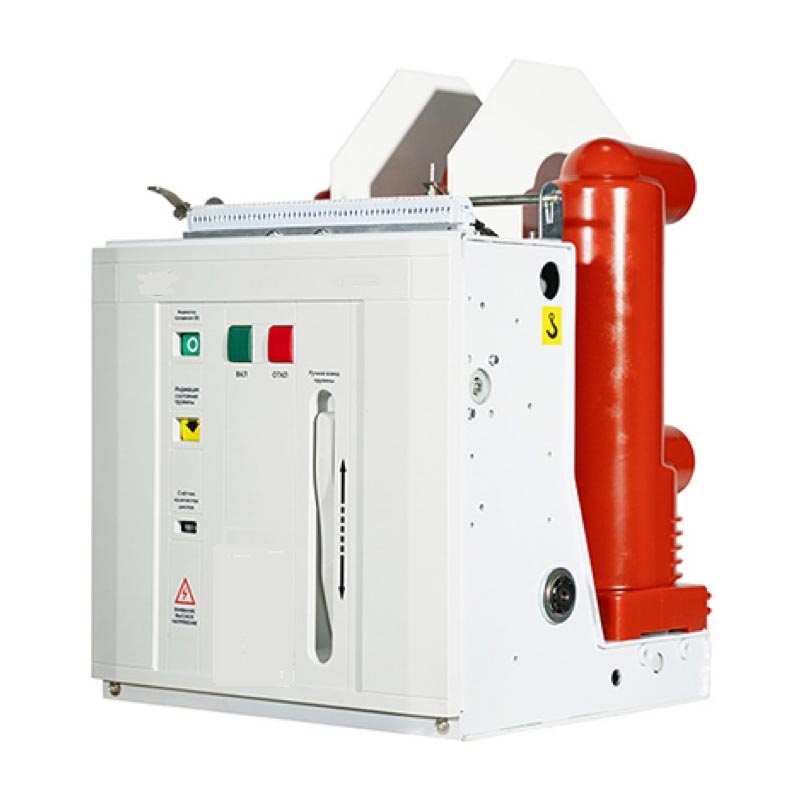

Wnętrzny wyłącznik próżniowy wysokiego napięcia spełnia trzy podstawowe funkcje w systemie dystrybucji średniego napięcia. Po pierwsze, w sposób ciągły przenosi normalny prąd obciążenia, bez znacznych strat i nagrzewania. Po drugie, przerywa prąd zwarciowy w przypadku wystąpienia zwarcia lub zwarcia doziemnego, izolując uszkodzoną sekcję od reszty systemu. Po trzecie, zapewnia możliwość przełączania obwodu w celu konserwacji, przeniesienia obciążenia lub rekonfiguracji systemu. Funkcje te mogą wydawać się proste, ale są wykonywane w wymagających warunkach. Wyłącznik musi przerywać prądy zwarciowe, które mogą osiągnąć 40 kA przy napięciach do 40,5 kV. Musi to zrobić w ciągu 50 do 80 milisekund, zanim usterka może spowodować rozległe szkody. I musi działać niezawodnie po tysiącach operacji. Poniższa tabela podsumowuje funkcje wyłącznika w systemie dystrybucyjnym.
| Funkcjonować | Opis | Korzyści dla systemu dystrybucji |
| Ciągłe przenoszenie prądu | Przenosi normalny prąd obciążenia bez znaczących strat | Zapewnia efektywne dostarczanie mocy |
| Przerwanie prądu zwarciowego | Przerywa zwarcia i zwarcia doziemne | Zapobiega rozprzestrzenianiu się usterek i uszkodzeniom sprzętu |
| Przełączanie w celu konserwacji | Zapewnia sposób izolowania obwodu | Umożliwia bezpieczną konserwację i skraca przestoje |
| Rekonfiguracja systemu | Umożliwia włączanie i wyłączanie obwodu | Zapewnia elastyczność operacyjną sieci |
| Izolowanie błędów | Ogranicza wpływ usterki na dotkniętą sekcję | Zachowuje zasilanie zdrowych sekcji |
Na Zhejiang Usune Electric Co., Ltd.,nasza fabryka produkuje wewnętrzne wyłączniki próżniowe wysokiego napięcia do systemów dystrybucyjnych średniego napięcia na napięciach od 12 kV do 40,5 kV. Projektujemy nasze wyłączniki tak, aby spełniały najbardziej rygorystyczne wymagania dotyczące prądu zwarciowego i przełączania. Nasz zespół inżynierów współpracuje z przedsiębiorstwami użyteczności publicznej i wykonawcami EPC, aby określić odpowiedni wyłącznik dla każdego zastosowania dystrybucyjnego.
Przerywacz próżniowy jest sercem wewnętrznego wyłącznika próżniowego wysokiego napięcia. Jest to szczelna koperta ceramiczna lub szklana zawierająca parę styków pracujących w środowisku wysokiej próżni. Kiedy styki rozłączają się, aby przerwać zwarcie, tworzy się łuk. W próżni łuk nie jest wyładowaniem gazowym, jak w powietrzu lub SF6. Zamiast tego jest to łuk z oparów metalu, który jest podtrzymywany przez odparowywanie materiału stykowego. Przerywacz próżniowy gasi łuk poprzez szybkie skraplanie oparów metalu z powrotem na powierzchnie stykowe i otaczające je osłony. Środowisko próżniowe zapewnia również wyjątkowo wysoką wytrzymałość dielektryczną, która zapobiega ponownemu zajarzeniu łuku po jego zgaśnięciu. Poniższa tabela podsumowuje proces wygaszania łuku w przerywaczu próżni.
| Scena | Co się dzieje | Wynik |
| Skontaktuj się z separacją | Część stykowa, formy łukowe | Prąd zwarciowy nadal płynie |
| Łuk oparów metalu | Łuk pali się w oparach metalu ze styków | Łuk jest utrzymywany aż do aktualnego zera |
| Aktualne zero | Prąd przemienny naturalnie przekracza zero | Łuk zostaje chwilowo wygaszony |
| Kondensacja pary | Opary metalu kondensują się na osłonach | Wytrzymałość dielektryczna szybko wraca do normy |
| Odzyskiwanie dielektryka | Szczelina próżniowa odzyskuje izolację | Łuk nie może zostać ponownie zajarzony, obwód jest przerwany |
W naszej fabryce stosujemy komory próżniowe renomowanych producentów, które są testowane zgodnie z odpowiednimi normami IEC. Przed montażem sprawdzamy integralność próżni każdego przerywacza. Nasze wyłączniki są testowane w celu sprawdzenia ich zdolności wyłączania i wydajności odzyskiwania dielektryka. Naszym celem jest dostarczanie naszym klientom wyłączników, które niezawodnie przerywają zwarcia przez cały okres ich użytkowania.
Mechanizm napędowy to element otwierający i zamykający styki przerywacza próżni. Musi zapewnić wymaganą siłę i prędkość, aby rozdzielić styki w określonym czasie otwarcia. Jeśli mechanizm będzie zbyt wolny, łuk będzie utrzymywał się dłużej niż to konieczne, a usterka nie zostanie usunięta na czas. Jeśli mechanizm jest zbyt słaby, styki mogą nie zostać całkowicie rozdzielone, a łuk może ponownie zajść. Mechanizm napędowy musi także działać niezawodnie przez tysiące operacji, ponieważ kruszarka może pozostawać bezczynna przez wiele miesięcy, a następnie zostać wezwana do pracy. Najpopularniejszymi rodzajami mechanizmów napędowych do wewnętrznych wyłączników próżniowych są mechanizmy sprężynowe i siłowniki magnetyczne. Mechanizmy sprężynowe magazynują energię w sprężynie i uwalniają ją w celu otwarcia lub zamknięcia wyłącznika. Siłowniki magnetyczne wykorzystują cewkę elektromagnetyczną do napędzania styków. Poniższa tabela porównuje te mechanizmy.
| Typ mechanizmu | Zasada działania | Zalety | Typowe zastosowanie |
| Mechanizm sprężynowy | Zapas energii na wiosnę | Niezawodny, sprawdzony i wymagający niewielkiej konserwacji | Standardowa rozdzielnica dystrybucyjna |
| Siłownik magnetyczny | Napęd cewki elektromagnetycznej | Mniej ruchomych części, precyzyjna kontrola | Kompaktowa rozdzielnica, częsta praca |
W firmie Zhejiang Usune Electric Co., Ltd. nasza fabryka wykorzystuje mechanizmy sprężynowe w naszych standardowych produktach do wnętrzowych wyłączników próżniowych wysokiego napięcia ze względu na ich sprawdzoną niezawodność i niskie wymagania konserwacyjne. Oferujemy również opcje siłowników magnetycznych do zastosowań wymagających częstej obsługi lub kompaktowych wymiarów. Testujemy mechanizm napędowy każdego wyłącznika, sprawdzając czas jego otwierania i zamykania oraz wytrzymałość mechaniczną.
Wewnętrzny wyłącznik próżniowy wysokiego napięcia nie działa w izolacji. Jest częścią schematu zabezpieczeń obejmującego przekaźniki ochronne, przekładniki prądowe i przekładniki napięciowe. Przekaźniki wykrywają usterkę i wysyłają sygnał wyłączenia do wyłącznika. Przekładniki prądowe zapewniają przekaźnikowi pomniejszoną replikę prądu pierwotnego. Następnie wyłącznik otwiera się, aby usunąć usterkę. Koordynacja pomiędzy przekaźnikiem a wyłącznikiem ma kluczowe znaczenie. Przekaźnik musi zadziałać w czasie otwarcia wyłącznika, a wyłącznik musi się otworzyć, zanim zwarcie spowoduje uszkodzenie. Poniższa tabela podsumowuje parametry koordynacji.
| Część | Funkcjonować | Wymóg koordynacji |
| Transformator prądu | Skaluje prąd pierwotny przekaźnika | Dokładność w klasie ochrony |
| Przekaźnik ochronny | Wykrywa usterkę, wysyła sygnał wyłączenia | Czas pracy w czasie wyłączenia wyłącznika |
| Przerywacz | Otwiera się, aby usunąć usterkę | Czas otwarcia w ramach czasu koordynacji przekaźnika |
| Urządzenie nadrzędne | Ochrona zapasowa | Margines selektywności z wyłącznikiem umieszczonym poniżej |
W naszej fabryce udostępniamy dane dotyczące czasu otwarcia i zamknięcia naszych produktów do wnętrzowych wyłączników próżniowych wysokiego napięcia, aby nasi klienci mogli przeprowadzić badanie koordynacyjne. Zapewniamy również wsparcie techniczne, aby pomóc naszym klientom sprawdzić, czy wyłącznik prawidłowo współpracuje z ich przekaźnikami ochronnymi. Naszym celem jest zapewnienie, że system ochrony działa zgodnie z zamierzeniami.
Przy zakupie wewnętrznego wyłącznika próżniowego wysokiego napięcia do systemu dystrybucji średniego napięcia krytyczne znaczenie ma kilka specyfikacji. Należą do nich napięcie znamionowe, prąd znamionowy, prąd zwarciowy wyłączalny, czas wyłączania, wytrzymałość mechaniczna i typ mechanizmu operacyjnego. Napięcie znamionowe musi odpowiadać napięciu systemowemu lub przekraczać je. Prąd znamionowy musi przekraczać maksymalny prąd obciążenia. Prąd zwarciowy wyłączalny musi przekraczać maksymalny prąd zwarciowy w miejscu instalacji. Czas przerwania musi być na tyle krótki, aby zachować stabilność systemu. Wytrzymałość mechaniczna musi być wystarczająca dla przewidywanej liczby operacji. Mechanizm napędowy musi być niezawodny i łatwy w utrzymaniu. Poniższa tabela podsumowuje te specyfikacje.
| Specyfikacja | Typowy zasięg | Znaczenie |
| Napięcie znamionowe | 12 kV - 40,5 kV | Musi odpowiadać napięciu systemowemu |
| Prąd znamionowy | 630 A - 4000 A | Musi przekraczać maksymalny prąd obciążenia |
| Prąd wyłączający zwarcie | 20 kA - 40 kA | Musi przekraczać maksymalny prąd zwarciowy |
| Przerywanie czasu | 50 ms - 80 ms | Musi utrzymać stabilność systemu |
| Wytrzymałość mechaniczna | 10 000 - 30 000 operacji | Musi odpowiadać oczekiwanej liczbie operacji |
| Mechanizm operacyjny | Sprężyna, siłownik magnetyczny | Wybrane ze względu na niezawodność i konserwację |
| Standardy | IEC 62271-100, GB/T 1984 | Zgodność z międzynarodowymi standardami |
Nasza fabryka w Usune produkuje wewnętrzne wyłączniki próżniowe wysokiego napięcia, spełniające te i inne specyfikacje. Możemy dostosować wyłącznik do konkretnych wymagań projektu, w tym do specjalnych napięć znamionowych, prądów znamionowych i mechanizmów operacyjnych. Nasz zespół inżynierów może pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Twojego projektu.
Ocena dostawcy wewnętrznych wyłączników próżniowych wysokiego napięcia do dystrybucji średniego napięcia wymaga skupienia się na możliwościach produkcyjnych, testowaniu typu, zarządzaniu jakością, doświadczeniu projektowym i wsparciu posprzedażnym. Dostawca musi mieć możliwość wyprodukowania wyłączników zgodnie z wymaganymi specyfikacjami i przeprowadzenia testów typu w celu sprawdzenia ich działania. Muszą posiadać system zarządzania jakością zapewniający stałą jakość. Muszą mieć doświadczenie w projektach dystrybucyjnych i rozumieć wymagania sieci. Muszą także zapewnić wsparcie posprzedażowe, w tym instalację, uruchomienie i konserwację. Poniższa tabela podsumowuje te kryteria oceny.
| Kryterium oceny | Czego szukać | Dlaczego to ma znaczenie |
| Możliwości produkcyjne | Zaawansowany sprzęt do obróbki, montażu i testowania | Zapewnia jakość i spójność produktu |
| Testowanie typu | Raporty z testów IEC 62271-100 | Weryfikuje wydajność i zgodność |
| Zarządzanie jakością | Certyfikat ISO 9001, zapisy z inspekcji | Zapewnia stałą jakość produktu |
| Doświadczenie projektowe | Referencje podstacji dystrybucyjnych, atesty użyteczności publicznej | Demonstruje możliwości i niezawodność |
| Wsparcie posprzedażowe | Instalacja, uruchomienie, konserwacja | Zapewnia długoterminową niezawodność |
W naszej fabryce od ponad dekady produkujemy wewnętrzne wyłączniki próżniowe wysokiego napięcia. Posiadamy raporty z testów typu zgodnie z IEC 62271-100. Posiadamy certyfikat ISO 9001 i prowadzimy szczegółową dokumentację wszystkich kontroli. Nasze doświadczenie projektowe obejmuje podstacje dystrybucyjne w wielu krajach. Nasz zespół obsługi posprzedażnej jest do Państwa dyspozycji w celu wsparcia instalacji, uruchomienia i konserwacji. Zapraszamy do oceny nas pod kątem tych kryteriów i uznania nas za partnera w zakresie wewnętrznych wyłączników próżniowych wysokiego napięcia.
W poniższej tabeli przedstawiono najważniejsze parametry produktu naszych wewnętrznych wyłączników próżniowych wysokiego napięcia. Wyłączniki te przeznaczone są do systemów dystrybucyjnych średniego napięcia w zakresie napięć od 12 kV do 40,5 kV. Nasza fabryka może również produkować niestandardowe wyłączniki spełniające określone wymagania.
| Parametr | Zakres specyfikacji | Notatki |
| Napięcie znamionowe | 12 kV, 24 kV, 40,5 kV | Wybrane dla napięcia systemowego |
| Prąd znamionowy | 630 A - 4000 A | Wybrany dla prądu obciążenia |
| Prąd wyłączający zwarcie | 20 kA - 40 kA | Wybrany ze względu na poziom błędu |
| Przerywanie czasu | 50 ms - 80 ms | Wybrany do koordynacji |
| Wytrzymałość mechaniczna | 10 000 - 30 000 operacji | Zależy od modelu |
| Mechanizm operacyjny | Sprężyna, siłownik magnetyczny | Wybrane do zastosowania |
| Środek izolacyjny | Próżnia | Bezobsługowy |
| Standardy | IEC 62271-100, GB/T 1984 | Zgodność z międzynarodowymi standardami |
| MOQ | 1 jednostka | Możliwość negocjacji przy dużych zamówieniach |
| Czas realizacji | 4 - 8 tygodni | Zależy od ilości i dostosowania |
W naszej fabryce produkujemy wewnętrzne wyłączniki próżniowe wysokiego napięcia, które spełniają te i inne specyfikacje. Możemy dostosować napięcie, prąd, zdolność wyłączania i mechanizm operacyjny do konkretnych wymagań. Nasz system kontroli jakości obejmuje kontrolę surowców, kontrolę w trakcie procesu i kontrolę końcową przed wysyłką. Naszym celem jest dostarczanie naszym klientom wysokiej jakości wyłączników, które chronią ich systemy dystrybucyjne i zapewniają niezawodność sieci.
Pytanie 1: Czym różni się wyłącznik próżniowy od wyłącznika SF6?
Odpowiedź: Wyłącznik próżniowy wykorzystuje uszczelniony przerywacz próżniowy do gaszenia łuku, podczas gdy wyłącznik SF6 wykorzystuje gazowy sześciofluorek siarki. Wyłączniki próżniowe są zwykle używane w zastosowaniach średniego napięcia (do 40,5 kV) i są znane ze swojej bezobsługowej pracy i kompaktowych rozmiarów. Wyłączniki SF6 są stosowane przy wyższych napięciach i mają większy wpływ na środowisko ze względu na potencjał globalnego ocieplenia SF6. W przypadku dystrybucji średniego napięcia dominującym wyborem jest wyłącznik próżniowy.
Pytanie 2: Jaki jest typowy czas przerwy w przypadku wewnętrznego wyłącznika próżniowego?
Odpowiedź: Typowy czas przerwania w przypadku wewnętrznego wyłącznika próżniowego wysokiego napięcia wynosi od 50 do 80 milisekund. Obejmuje to czas działania przekaźnika i czas otwarcia wyłącznika. W przypadku zastosowań, które tego wymagają, dostępne są krótsze czasy przerywania. W firmie Zhejiang Usune Electric Co., Ltd. nasze wyłączniki są testowane w celu sprawdzenia, czy ich czas wyłączania odpowiada określonej wydajności.
Pytanie 3: Jak często należy konserwować wyłącznik próżniowy w pomieszczeniach zamkniętych?
Odpowiedź: Wnętrzne wyłączniki próżniowe są znane z niewielkich wymagań konserwacyjnych. Przerywacz próżniowy jest uszczelniony i nie wymaga konserwacji. Mechanizm napędowy należy sprawdzać i smarować co 3 do 5 lat lub po określonej liczbie operacji. Po poważnej usterce należy sprawdzić styki pod kątem zużycia. Regularne przeglądy i konserwacja są niezbędne do zapewnienia niezawodnego działania.
Pytanie 4: Czy do przełączania baterii kondensatorów można zastosować wyłącznik próżniowy?
Odpowiedź: Tak, do przełączania baterii kondensatorów można używać wyłączników próżniowych, ale muszą one być specjalnie zaprojektowane do tego zastosowania. Przełączanie baterii kondensatorów nakłada specjalne wymagania, w tym odporność na wysokie prądy rozruchowe i przerwy bez ponownego zadziałania. Nasza fabryka może dostarczać wyłączniki ze specjalnymi konstrukcjami styków i dysz do przełączania baterii kondensatorów.
Pytanie 5: Jaki jest typowy czas realizacji wyłącznika próżniowego do zastosowań wewnętrznych?
Odpowiedź: Typowy czas realizacji wewnętrznego wyłącznika próżniowego wysokiego napięcia wynosi od 4 do 8 tygodni, w zależności od napięcia znamionowego, zdolności wyłączania i wymagań dostosowywania. W przypadku modeli standardowych czas realizacji może być krótszy. W Zhejiang Usune Electric Co., Ltd. ściśle współpracujemy z naszymi klientami, aby dotrzymać harmonogramów projektów.
Wnętrzne wyłączniki próżniowe wysokiego napięcia są niezbędne w systemach dystrybucji średniego napięcia, ponieważ zapewniają szybkie usuwanie usterek, chronią podłączony sprzęt i zapewniają elastyczność operacyjną wymaganą przez nowoczesne sieci. Przerywacz próżniowy zapewnia bezobsługową pracę i długą żywotność mechaniczną, co czyni go dominującym wyborem w rozdzielnicach wewnętrznych. Dla kierowników ds. zakupów i inżynierów mediów wybór odpowiedniego wyłącznika to kluczowa decyzja wpływająca na niezawodność i stabilność systemu dystrybucyjnego. Nasza fabryka w Zhejiang Usune Electric Co., Ltd. posiada wiedzę i możliwości w zakresie produkcji wewnętrznych wyłączników próżniowych wysokiego napięcia, które spełniają najbardziej rygorystyczne wymagania średniego napięcia. Stosujemy zaawansowaną technologię przerywaczy próżniowych, niezawodne mechanizmy operacyjne i rygorystyczne testy, aby zapewnić, że nasze wyłączniki zapewniają niezawodne działanie.
Niezależnie od tego, czy budujesz nową podstację dystrybucyjną, modernizujesz istniejącą rozdzielnicę, czy też kupujesz wyłączniki zamienne, zapraszamy do kontaktu z nami w celu omówienia Twoich wymagań. Możemy dostarczyć dane techniczne, raporty z testów typu i rozwiązania niestandardowe. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem przedsiębiorstw użyteczności publicznej na całym świecie.
Skontaktuj się z Zhejiang Usune Electric Co., Ltd. już dziśaby omówić wymagania dotyczące wyłączników próżniowych wysokiego napięcia do zastosowań wewnętrznych i dowiedzieć się, w jaki sposób nasze wyłączniki mogą chronić system dystrybucji średniego napięcia.
-
