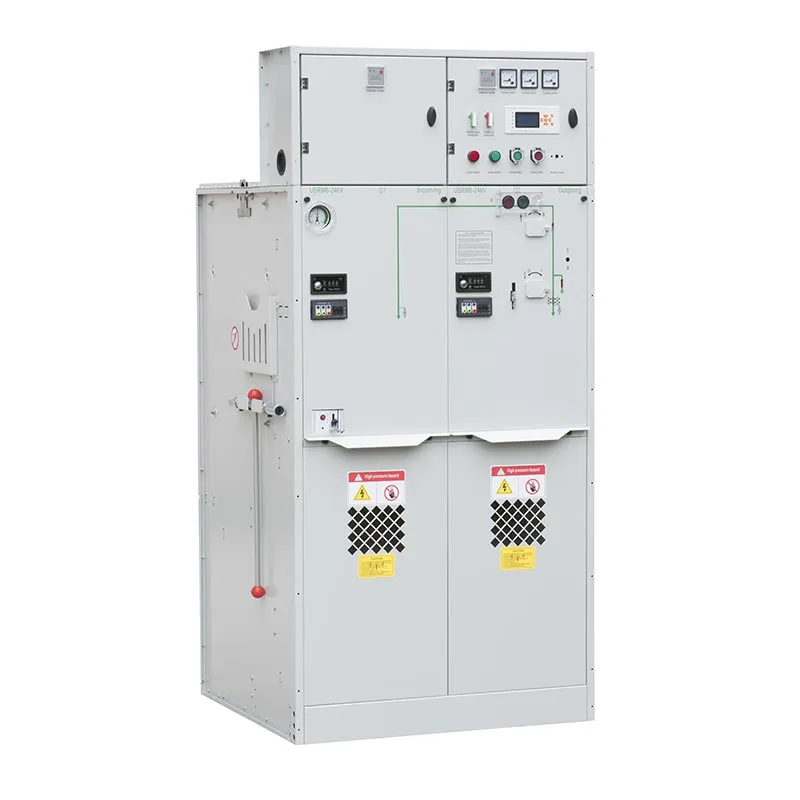

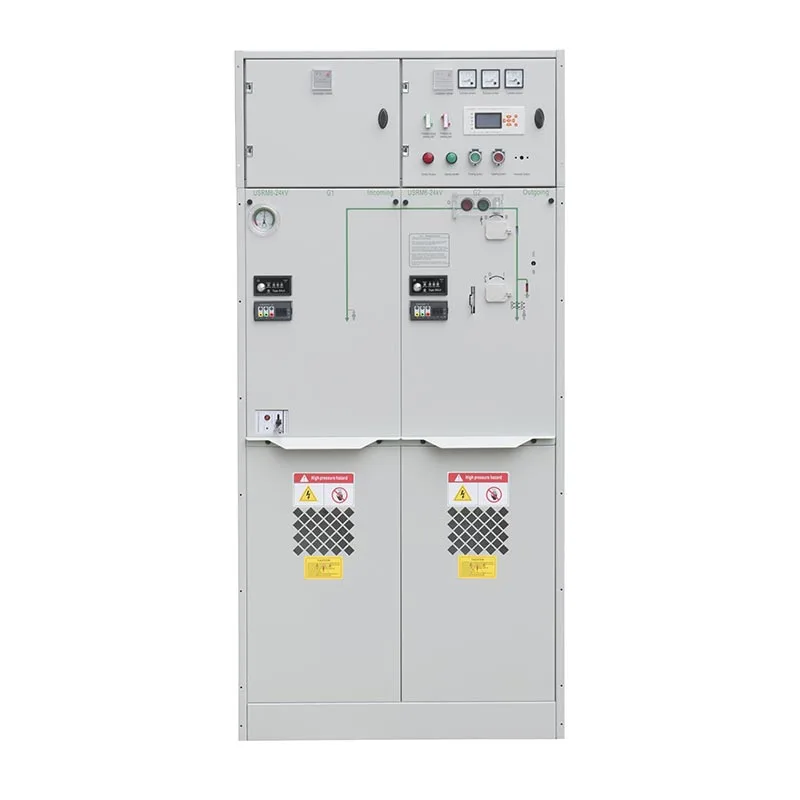

Seria USRM6 wykorzystuje gaz SF6 jako medium izolacyjne, z zamkniętym obwodem głównym i powiązanymi komponentami elektrycznymi w szczelnie zamkniętym pojemniku. Taka konstrukcja minimalizuje wpływ kurzu, wilgoci, zanieczyszczeń, mgły solnej i innych zewnętrznych warunków środowiskowych, pomagając utrzymać stabilną wydajność elektryczną i poprawić bezpieczeństwo operacyjne. Z jego kompaktowa konstrukcja, modułowa konfiguracja i niskie wymagania konserwacyjne, Usune Rmu Electrical 12kV SF6 Gas Rozdzielnica izolowana nadaje się do obiektów przemysłowych, obszarów górniczych, systemów kolejowych, lotnisk, dystrybucji miejskiej sieci, obszary mieszkalne i inne zastosowania średniego napięcia.
Seria USRM6 ma w pełni izolowaną i zamkniętą konstrukcję, w której chronione są główne elementy obwodu w komorze gazowej SF6. W porównaniu z konwencjonalnymi urządzeniami izolowanymi powietrzem, konstrukcja ta zmniejsza wpływ zewnętrznych warunków środowiskowych na wewnętrzne komponenty elektryczne. Rmu Elektryczna izolacja gazowa 12 kV SF6 Rozdzielnice są szczególnie odpowiednie dla podstacji podziemnych, regionów przybrzeżnych, obszarów położonych na dużych wysokościach i obiektów przemysłowych środowiskach, w których wilgoć, kurz lub zanieczyszczenia mogą mieć wpływ na konwencjonalne rozdzielnice.
Rozdzielnica Usune Rmu Electrical 12kV SF6 z izolacją gazową przyjmuje znormalizowaną strukturę modułową, która umożliwia różne jednostki funkcjonalne, które można łączyć zgodnie z konkretnymi wymaganiami projektu. Zapewnia rozszerzalny system magistrali głównej większa elastyczność konfiguracji systemu dystrybucji zasilania, a kompaktowa obudowa pomaga zredukować ślad instalacji. To sprawia, że seria USRM6 nadaje się do podstacji transformatorowych i terminali wtórnych sieci dystrybucyjne, w których przestrzeń instalacyjna jest ograniczona.
Ponieważ główne elementy elektryczne są zamknięte w szczelnej komorze gazowej, są one mniej narażone na działanie kurz, wilgoć i skażenie środowiska. Zmniejsza to wymagania dotyczące rutynowej konserwacji i pomaga w utrzymaniu stabilna wydajność przez długi czas pracy. Dla klientów obsługujących podstacje w odległych lub trudno dostępnych miejscach lokalizacjach, konstrukcja wymagająca niewielkiej konserwacji może również pomóc w zmniejszeniu częstotliwości przeglądów i kosztów operacyjnych.
Całkowicie zamknięta konstrukcja zapewnia dodatkową ochronę operatorów, utrzymując główne elementy obwodu izolowane od bezpośredniego kontaktu zewnętrznego. W połączeniu z niezawodną izolacją i modułowymi funkcjami przełączania, USRM6 zapewnia stabilne rozwiązanie dla systemów dystrybucji energii średniego napięcia, które wymagają ciągłego i bezpiecznego działania operacja.
Rozdzielnica w izolacji gazowej Usune 12kV SF6 wykorzystuje zwartą, uszczelnioną konstrukcję, umożliwiającą realizację większej liczby funkcji elektrycznych zintegrowane na stosunkowo małej powierzchni instalacyjnej. Tradycyjne rozdzielnice z izolacją powietrzną zazwyczaj tego wymagają większy odstęp między elementami elektrycznymi, ponieważ powietrze służy jako środek izolacyjny. W przypadku podstacji miejskich obiekty podziemne i kompaktowe stacje transformatorowe, mniejsza powierzchnia SF6 GIS zapewnia większą elastyczność podczas rozmieszczania i instalacji sprzętu.
Główny obwód serii USRM6 zamknięty jest w szczelnej komorze gazowej, co ogranicza bezpośrednie narażenie na kurz, wilgoć, zanieczyszczenia i mgła solna. Rozdzielnice w izolacji powietrznej są w większym stopniu zależne od otaczającej instalacji środowisku i może wymagać dodatkowej ochrony lub regularnego czyszczenia w zanieczyszczonych lub wilgotnych miejscach. Dlatego SF6 Rozdzielnice w izolacji gazowej są szczególnie odpowiednie do trudnych warunków środowiskowych.
Zamknięta konstrukcja rozdzielnicy Rmu Electrical 12kV w izolacji gazowej SF6 zmniejsza narażenie na wewnętrzne elementy elektryczne komponentów na zanieczyszczenia zewnętrzne, co skutkuje niższymi wymaganiami w zakresie rutynowej konserwacji. Tradycyjna izolacja powietrzna urządzenia mogą wymagać częstszych przeglądów, czyszczenia i ochrony środowiska, w zależności od instalacji warunki. Ta różnica może być istotna dla klientów chcących zmniejszyć obciążenie pracą związaną z długoterminową konserwacją i koszty operacyjne.
Rozdzielnice w izolacji powietrznej nadal nadają się do wielu konwencjonalnych zastosowań w dystrybucji energii, podczas gdy rozdzielnice gazowe SF6 Rozdzielnica izolowana zapewnia dodatkowe korzyści tam, gdzie liczy się przestrzeń, ochrona środowiska i niezawodność ważne rozważania. Modułowa konfiguracja serii Usune USRM6 pozwala klientom wybrać odpowiednią kombinacje funkcjonalne zgodnie z różnymi wymaganiami dotyczącymi dystrybucji mocy.
Seria USRM6 została zaprojektowana w oparciu o standardowe moduły, które można skonfigurować zgodnie z różnymi dystrybucjami wymagania sieciowe. Klienci mogą wybrać odpowiednie kombinacje funkcjonalne dla wejść, wyjść, zabezpieczeń i zastosowań związanych z podłączeniem transformatora, a konstrukcja magistrali głównej z możliwością rozbudowy zapewnia dodatkową elastyczność w przypadku zastosowania systemu wymagana jest zmiana wydajności lub konfiguracji sieci.
To modułowe podejście pozwala rozdzielnicy Usune w izolacji gazowej SF6 obsługiwać różne typy podstacji wtórnych i terminalowe sieci dystrybucyjne bez konieczności stosowania zupełnie innej struktury wyposażenia dla każdego projektu.
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 |
| 4 | Znamionowy poziom izolacji – 1 min. Napięcie wytrzymywane częstotliwości – międzyfazowe, uziemienie | kV | 42/65 | 42/65 | 42/65 |
| Znamionowy poziom izolacji — 1 min. Odległość izolacyjna wytrzymywana przy częstotliwości | kV | 48/79 | 48/79 | 48/79 | |
| Znamionowy poziom izolacji — 1 min. Napięcie wytrzymywane częstotliwości — obwód sterujący i pomocniczy | kV | 2/2 | 2/2 | 2/2 | |
| Znamionowy poziom izolacji — napięcie wytrzymywane impulsem świetlnym — międzyfazowe, uziemienie | kV | 75/125 | 75/125 | 75/125 | |
| Znamionowy poziom izolacji — odległość izolująca od impulsu świetlnego | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 |
| 12 | Mechaniczny rozłącznik/wyłącznik obciążenia użytkowego | Czasy | 10000 | 10000 | 20000 |
| Trwałość mechaniczna – wyłącznik uziemiający/izolujący | Czasy | 5000 | 5000 | 5000 | |
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopień ochrony IP – szafka | IP4X | IP4X | IP4X | |
| Stopień ochrony IP – Zbiornik gazu | IP67 | IP67 | IP67 |
Klient przemysłowy wybrał rozdzielnicę Usune 12 kV w izolacji gazowej SF6 do systemu dystrybucji średniego napięcia gdzie kluczowymi kwestiami były przestrzeń i ciągła praca. Po montażu klient zgłosił, że kompakt konstrukcja ułatwiła rozmieszczenie sprzętu i doceniła zamkniętą konstrukcję zmniejszającą wpływ pyłu i zanieczyszczenie środowiska.
Klient zastosował serię USRM6 w podziemnej stacji transformatorowej o ograniczonej przestrzeni instalacyjnej i wysokiej wilgotność. Po uruchomieniu w opiniach klientów podkreślono, że rozdzielnica jest kompaktowa i stabilna obsługi i niskimi wymaganiami dotyczącymi rutynowej konserwacji.
Do zastosowań związanych z dystrybucją energii na wybrzeżu klient potrzebował rozdzielnicy charakteryzującej się dobrymi możliwościami dostosowania do środowiska. Klient wybrał rozdzielnicę Usune z izolacją gazową SF6, ponieważ jej uszczelniona konstrukcja pomaga chronić uzwojenie pierwotne obwód przed wilgocią, mgłą solną i zanieczyszczeniami. W trakcie eksploatacji klient pozytywnie ocenił jego załączoną wersję konstrukcja i stabilna wydajność.
W oparciu o te zastosowania klienci cenią przede wszystkim zwartą konstrukcję, uszczelnioną konstrukcję izolacji SF6 i niezawodność obsługa i niskie wymagania konserwacyjne serii Usune USRM6. Te zalety sprawiają, że nadaje się do obiekty przemysłowe, podziemne podstacje, projekty przybrzeżne i inne wymagające zastosowania średniego napięcia.
Zhejiang Usune Electric Co., Ltd. posiada kompleksowy system zarządzania zgodny z normą Jakość ISO 9001 System zarządzania, System zarządzania środowiskowego ISO 14001 i Zarządzanie bezpieczeństwem i higieną pracy ISO 45001 Systemu. Te systemy zarządzania wspierają stałą jakość produktów, odpowiedzialne praktyki środowiskowe i bezpieczeństwo operacji produkcyjnych w całym procesie produkcyjnym.
Aby sprostać wymaganiom różnych rynków międzynarodowych, rozdzielnica Usune 12kV z izolacją gazową SF6 została poddana odpowiednie badania typu zgodnie z obowiązującymi normami IEC i GB oraz uzyskał certyfikat CE. Te Certyfikaty i wymagania testowe zapewniają dodatkową pewność klientom oceniającym rozdzielnicę projekty dystrybucji energii średniego napięcia.
W przypadku projektów międzynarodowych Usune może dostarczyć odpowiednie dokumenty techniczne, raporty z testów typu i certyfikaty informacje zgodnie z konkretną konfiguracją produktu i wymaganiami rynku, pomagając klientom w skompletowaniu produktu bardziej wydajną ocenę, aprobatę techniczną i zamówienia.
Zhejiang Usune Electric Co., Ltd. koncentruje się na sprzęcie elektrycznym średniego napięcia i rozwiązaniach w zakresie dystrybucji energii, w tym rozdzielnice w izolacji gazowej 12 kV, 24 kV i 36 kV w izolacji gazowej SF6. Jako profesjonalny producent, Usune łączy produkt projektowanie, produkcja i zarządzanie jakością w celu dostarczania rozwiązań rozdzielczych średniego napięcia dla przemysłu, aplikacje związane z infrastrukturą i dystrybucją energii.
Dla nabywców międzynarodowych Usune może zapewnić odpowiednie konfiguracje rozdzielnic zgodnie z napięciem projektu, środowisko instalacji, struktura sieci dystrybucyjnej i wymagania funkcjonalne. Seria USRM6 łączy w sobie kompaktowość konstrukcja, modułowa konfiguracja, możliwość dostosowania do środowiska i niskie wymagania konserwacyjne, co czyni go praktycznym wybór dla nowoczesnych systemów dystrybucji energii średniego napięcia.
Rozdzielnica izolowana gazem Rmu Electrical 12kV SF6 to urządzenie do dystrybucji energii elektrycznej średniego napięcia wykorzystujące SF6 gaz jako medium izolacyjne. Jego główne elementy elektryczne są zamknięte w szczelnej obudowie, zapewniając izolacja i ochrona, jednocześnie integrując funkcje przełączania, zabezpieczeń, pomiarów i monitorowania w a kompaktowy system.
Główne zalety to zwarta konstrukcja, niezawodna izolacja, duża zdolność adaptacji do środowiska i niska wymagania konserwacyjne. Ponieważ obwód pierwotny jest zamknięty w szczelnej komorze gazowej, sprzęt taki jest mniej podatne na kurz, wilgoć, zanieczyszczenia i inne zewnętrzne warunki środowiskowe.
Seria USRM6 może być stosowana w obiektach przemysłowych i górniczych, systemach kolejowych, lotniskach, energetyce miejskiej sieci dystrybucyjne, obszary mieszkalne, podziemne podstacje i inne zastosowania średniego napięcia. To jest szczególnie nadaje się do projektów, w których liczy się przestrzeń instalacyjna, warunki środowiskowe i niezawodność działania ważne rozważania.
Szczelna konstrukcja znacznie zmniejsza narażenie wewnętrznych elementów elektrycznych na zewnętrzne zanieczyszczenia, tzw sprzęt generalnie wymaga mniej rutynowej konserwacji niż konwencjonalne rozdzielnice z izolacją powietrzną. Konserwacja i inspekcję należy nadal przeprowadzać zgodnie z instrukcjami producenta sprzętu i mającymi zastosowanie wymagania bezpieczeństwa elektrycznego.
Tak. Seria USRM6 ma konstrukcję modułową, która pozwala na łączenie różnych jednostek funkcjonalnych wymagania projektu. Rozszerzalna konfiguracja magistrali głównej zapewnia również elastyczność dla różnych średnich napięć ustalenia dotyczące sieci dystrybucyjnej.
