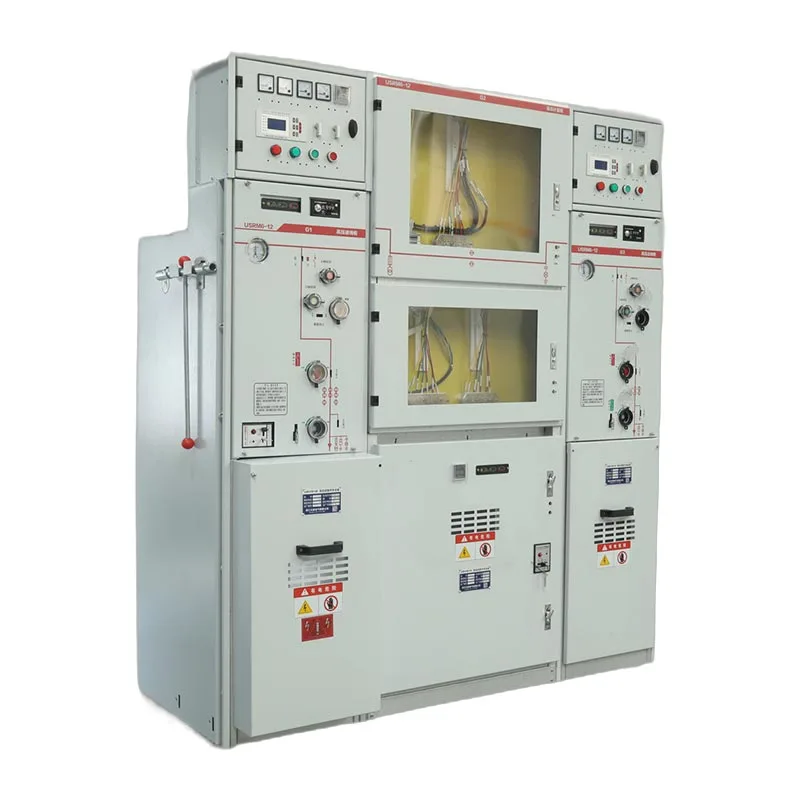

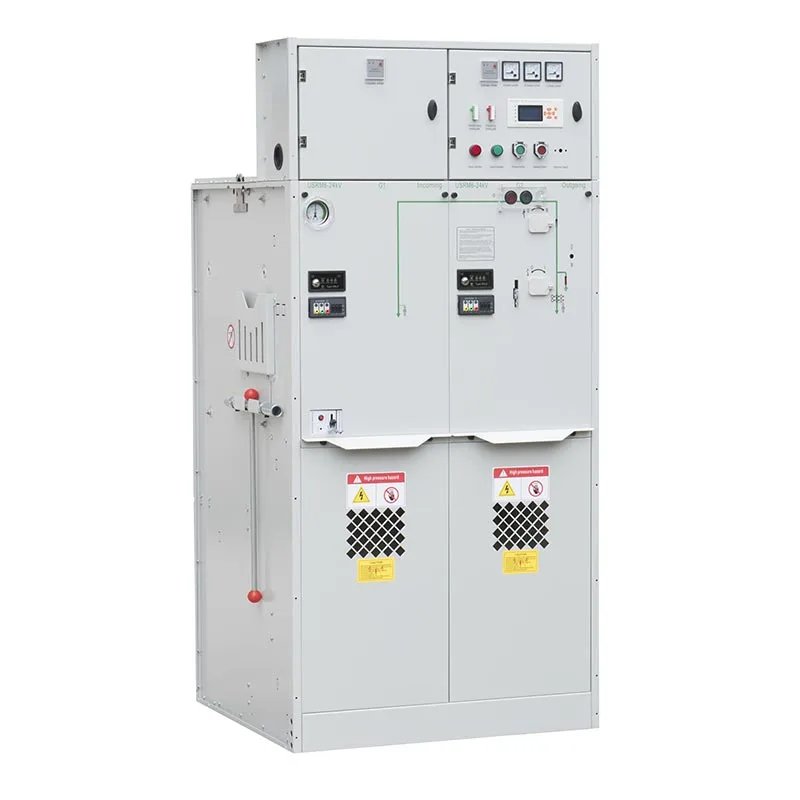

Różni się od konwencjonalnych rozdzielnic, które w dużym stopniu opierają się na środowiskach instalacyjnych, Usune 11kv Sf6 Gis Gas Izolowana rozdzielnica izoluje główne elementy elektryczne wewnątrz szczelnej komory gazowej. Zintegrowany mechanizm system blokujący pomaga zapobiegać nieprawidłowym operacjom, poprawiając zarówno bezpieczeństwo operatora, jak i niezawodność sprzętu.
Rozdzielnica jest szeroko stosowana w podstacjach transformatorowych, przemysłowych systemach dystrybucji energii, budynkach komercyjnych, projekty infrastrukturalne i inne zastosowania średniego napięcia 11 kV, w których liczy się bezpieczeństwo, niezawodność i łatwa obsługa istotne.
Główne elementy obwodu są zamknięte w szczelnym zbiorniku gazu SF6, co ogranicza bezpośrednie narażenie na czynniki zewnętrzne warunki środowiskowe. Taka konstrukcja pomaga chronić komponenty elektryczne przed kurzem, wilgocią, zanieczyszczeniami i kondensację, poprawiając długoterminową stabilność działania.
Zamknięta konstrukcja zmniejsza również zapotrzebowanie na przestrzeń w porównaniu z tradycyjną rozdzielnicą w izolacji powietrznej Rozdzielnica w izolacji gazowej Usune 11kv Sf6 Gis, odpowiednia do kompaktowych podstacji i pomieszczeń elektrycznych o ograniczonej przestrzeni.
Usune 11kV SF6 GIS został zaprojektowany z wieloma mechanicznymi zabezpieczeniami zabezpieczającymi, aby zapobiec nieprawidłowemu działaniu. Wszystko przełączniki należy obsługiwać za pomocą dedykowanego uchwytu operacyjnego, zapewniając kontrolowane procedury przełączania.
Rozłącznik obciążenia lub wyłącznik próżniowy i odpowiedni uziemnik są wyposażone w elementy wewnętrzne blokowanie mechaniczne. W razie potrzeby można również zastosować dodatkową blokadę kłódkową, zapewniając wyższą bezpieczeństwo podczas konserwacji i eksploatacji.
Dolne drzwiczki można otworzyć tylko wtedy, gdy uziemnik jest zamknięty, a rozłącznik obciążenia jest otwarty pozycji, uniemożliwiając dostęp do części pod napięciem.
Uziemnika nie można uruchomić, gdy dolne drzwiczki są otwarte, co pomaga zapobiegać niebezpiecznym warunkom konserwacji.
Rozłącznik obciążenia nie może zostać zamknięty, gdy uziemnik jest zamknięty, a uziemnik nie może być zamknięty działa, gdy rozłącznik obciążenia jest zamknięty.
Aby móc pracować w trybie zasilania, należy najpierw zamknąć drzwi przedziału kablowego. Następnie znajduje się przełącznik trójpozycyjny uruchamiany z pozycji uziemienia do pozycji izolacji i ostatecznie do pozycji zamknięcia.
W celu odłączenia zasilania przełącznik trójpozycyjny przełącza się z pozycji zamknięcia do pozycji odłączenia, a następnie do pozycji uziemiającej, umożliwiającej bezpieczny dostęp do przedziału kablowego.
| NIE. | Rzeczy | Jednostka | Zespół wyłącznika obciążenia | jednostka kombinowana | Zespół wyłącznika automatycznego |
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 |
| 4 | Znamionowy poziom izolacji – 1 min. Napięcie wytrzymywane częstotliwości – międzyfazowe, uziemienie | kV | 42/65 | 42/65 | 42/65 |
| Znamionowy poziom izolacji — 1 min. Odległość izolacyjna wytrzymywana przy częstotliwości | kV | 48/79 | 48/79 | 48/79 | |
| Znamionowy poziom izolacji — 1 min. Napięcie wytrzymywane częstotliwości — obwód sterujący i pomocniczy | kV | 2/2 | 2/2 | 2/2 | |
| Znamionowy poziom izolacji — napięcie wytrzymywane impulsem świetlnym — międzyfazowe, uziemienie | kV | 75/125 | 75/125 | 75/125 | |
| Znamionowy poziom izolacji — odległość izolująca od impulsu świetlnego | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 |
| 12 | Mechaniczny rozłącznik/wyłącznik obciążenia użytkowego | Czasy | 10000 | 10000 | 20000 |
| Trwałość mechaniczna – wyłącznik uziemiający/izolujący | Czasy | 5000 | 5000 | 5000 | |
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopień ochrony IP – szafka | IP4X | IP4X | IP4X | |
| Stopień ochrony IP – Zbiornik gazu | IP67 | IP67 | IP67 |
Mechanizm operacyjny wykorzystuje technologię ładowania sprężyny, aby zapewnić stabilną wydajność przełączania.
W przypadku zespołu rozłącznika z bezpiecznikami lub zespołu wyłącznika, przed przełączeniem należy napiąć sprężynę operacja. Aby uzyskać pełne naładowanie, należy obrócić uchwyt operacyjny w kierunku zgodnym z ruchem wskazówek zegara, a następnie nacisnąć zielony przycisk zamykający przycisk, aby zakończyć operację zamykania.
Operację otwierania wykonuje się poprzez obrót dźwigni sterującej w kierunku przeciwnym do ruchu wskazówek zegara.
W zastosowaniach związanych z ochroną transformatora wykorzystujących wyłączniki próżniowe, wyłącznik może zadziałać przekaźnik zabezpieczeniowy w przypadku wystąpienia nietypowych warunków.
W przypadku zespołów kombinowanych rozłącznika obciążenia z bezpiecznikami, rozłącznik obciążenia zostanie uruchomiony, gdy wskaźnik bezpiecznika zadziała poniżej warunki przetężenia lub zwarcia.
Rozdzielnica w izolacji gazowej Usune 11kV SF6 GIS może być skonfigurowana zgodnie z inną dystrybucją średniego napięcia wymagania, w tym:
● Zastosowania zabezpieczające transformatory
● Przemysłowe systemy podajników
● Zadzwoń do głównych sieci dystrybucyjnych
● Systemy zasilania budynków komercyjnych
● Podstacje kompaktowe
Uszczelniona konstrukcja izolacji SF6 i niezawodny mechanizm operacyjny sprawiają, że sprzęt nadaje się do wymagających zastosowań ciągłość pracy i wysokie standardy bezpieczeństwa.
Rozdzielnica w izolacji gazowej Usune 11kv Sf6 Gis została zaprojektowana z myślą o wygodnym transporcie i instalacji na miejscu.
Sprzęt jest wyposażony w uchwyty do podnoszenia do transportu dźwigiem i można go również przenosić za pomocą wózka widłowego. Zaprojektowano różne kombinacje modułów z praktycznym rozmieszczeniem ciężarów, aby uprościć obsługę podczas projektu instalacja.
Przed instalacją klienci powinni sprawdzić stan sprzętu po transporcie, w tym:
● Dostępność uchwytu operacyjnego
● Stan wskaźnika ciśnienia
● Działanie funkcji mechanicznych
● Wszelkie widoczne uszkodzenia transportowe
Przed uruchomieniem wskaźnik ciśnienia powinien znajdować się w normalnym zielonym obszarze.
Dla bezpiecznej i stabilnej pracy fundament instalacyjny powinien spełniać następujące wymagania:
● Nośność podłoża powinna wynosić co najmniej 500kg/m²
● Powierzchnia montażowa powinna pozostać płaska i gładka
● Trasy kablowe należy przygotować zgodnie z wymaganiami projektu
● Kanały kablowe powinny być odpowiednio uszczelnione, aby zapobiec przedostawaniu się wilgoci

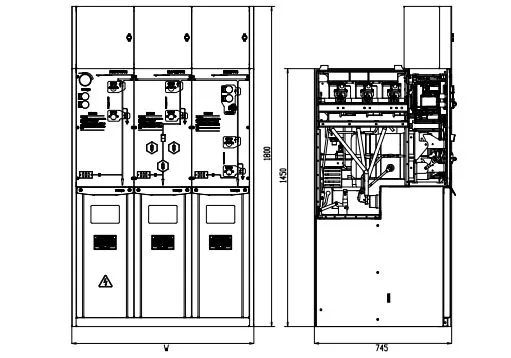

● Podstawowe wymiary ceowników stalowych należy przygotować według rysunków producenta
Odpowiednie przygotowanie fundamentu pozwala zapewnić dokładny montaż, niezawodne połączenie kablowe i długotrwałe użytkowanie wydajność.
| Porównanie | Używany 11kV SF6 GIS | Tradycyjny AIS |
| Metoda izolacji | Uszczelniona konstrukcja izolowana gazem SF6 | Izolacja powietrza |
| Ochrona Środowiska | Mniej podatne na kurz, wilgoć i zanieczyszczenia | Bardziej zależne od środowiska instalacji |
| Bezpieczeństwo | Blokada mechaniczna i pięć zabezpieczeń | Ochrona zależy od procedur operacyjnych |
| Przestrzeń instalacyjna | Kompaktowa konstrukcja | Wymaga większego prześwitu |
| Konserwacja | Zmniejszone wymagania w zakresie konserwacji środowiska | Wymaga większej ochrony środowiska |
| Działanie | Kontrolowana sekwencja przełączania | Większa zależność od doświadczenia operatora |
Klient zastosował Usune 11 kV SF6 GIS w przemysłowym systemie dystrybucji energii, w którym bezpieczne przełączanie i ograniczone Kluczową kwestią była przestrzeń instalacyjna. Po montażu klient podkreślił zwartą konstrukcję szafki i blokadę mechaniczną, która zapewniała większą kontrolę codziennych operacji łączeniowych i zmniejszała ryzyko nieprawidłowego działania operacja.
Do zastosowań związanych z ochroną transformatora klient wybrał konfigurację wyłącznika próżniowego zabezpieczenie oparte na przekaźnikach. Klient uznał funkcję automatycznego wyłączania i przejrzystą sekwencję działania za pomocną reagowanie na nietypowe warunki prądowe, jednocześnie upraszczając rutynową obsługę.
Podczas eksploatacji klienci szczególnie docenili system pięciu blokad bezpieczeństwa. Wymagana kolejność pomiędzy drzwiczki kablowe, uziemnik i rozłącznik obciążenia sprawiły, że procedury konserwacyjne stały się jaśniejsze i pomogły zapobiegać zagrożeniom dostęp do przedziału kablowego.
Zhejiang Usune Electric Co., Ltd. ustanowiła kompleksowy system zarządzania zgodny z normą ISO 9001 Jakość System Zarządzania, System Zarządzania Środowiskowego ISO 14001 i Zarządzanie Bezpieczeństwem i Higieną Pracy ISO 45001 Systemu.
Aby spełnić wymagania rynku międzynarodowego, rozdzielnice średniego napięcia Usune przeszły odpowiednie normy IEC i GB standardowe badania typu i odpowiednie produkty uzyskały certyfikat CE. Wdrożona jest ścisła kontrola jakości w trakcie procesów produkcyjnych, kontrolnych i testowych, aby zapewnić niezawodne działanie globalnej dystrybucji energii aplikacje.
Blokada mechaniczna zapobiega nieprawidłowym sekwencjom przełączania pomiędzy rozłącznikami obciążenia, wyłącznikami automatycznymi i przełączniki uziemiające. Pomaga chronić operatorów i sprzęt podczas obsługi i konserwacji.
Przed instalacją klienci powinni sprawdzić warunki transportu, stan wskaźnika ciśnienia, uchwyt operacyjny dostępność i wydajność mechaniczna. Wszelkie uszkodzenia lub brakujące części należy natychmiast zgłaszać.
Nadaje się do podstacji transformatorowych, zakładów przemysłowych, obiektów handlowych, projektów infrastrukturalnych i inne systemy dystrybucyjne średniego napięcia 11kV wymagające niezawodnej i bezpiecznej pracy.
Usune łączy w sobie technologię izolacji gazowej SF6, mechaniczną blokadę bezpieczeństwa, niezawodne mechanizmy operacyjne i ścisła kontrola jakości w celu zapewnienia bezpiecznego i kompaktowego rozwiązania dla nowoczesnych sieci dystrybucyjnych średniego napięcia 11 kV.
