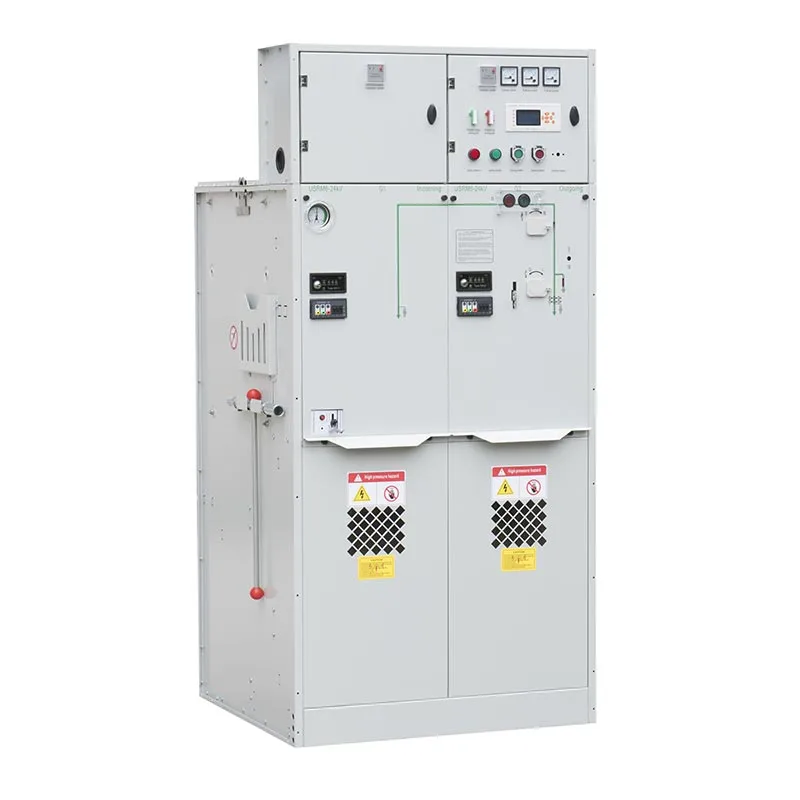

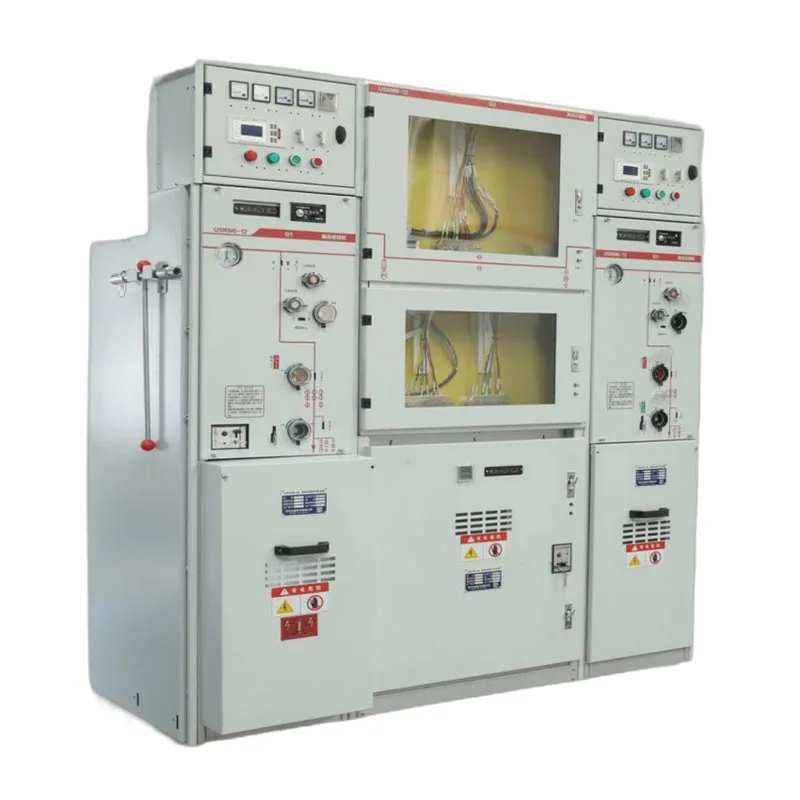

Dla nabywców rozdzielnicy pierścieniowej SF6 GIS RMU 22 kV kluczowymi czynnikami są nie tylko wydajność przełączania, ale także to, jak szybko można zlokalizować usterki, jak bezpiecznie operatorzy mogą uzyskać dostęp do sprzętu i ile kosztuje konserwacja wymagane przez cały okres jego użytkowania. Usuu spełnia te wymagania poprzez sygnalizację wysokiego napięcia pod napięciem i usterek wskaźniki, zabezpieczenie mikrokomputera i szczelny system gazowy.
RMU może być wyposażony we wskaźniki uszkodzeń międzyfazowych i międzyfazowych. Gdy wystąpi usterka, wskaźnik generuje alarm, który pomaga personelowi operacyjnemu zidentyfikować dotkniętą sekcję i zlokalizować punkt awarii efektywniej.
W przypadku sieci dystrybucyjnych podłączonych do centrum monitorowania informacje o usterkach mogą być również przesyłane do serwer monitorujący, umożliwiający sterowni identyfikację obszaru zwarcia i konkretnej pozycji bez polegania całkowicie na podstawie ręcznej kontroli.
Urządzenie wskazujące wysokie napięcie pod napięciem zapewnia wizualne przypomnienie w celu sprawdzenia, czy obwód pierwotny jest sprawny pod napięciem. Obsługuje również weryfikację faz, aby pomóc operatorom potwierdzić stan elektryczny przed rozpoczęciem pracy.
Elektryczne połączenie blokujące i powiązany zamek magnetyczny mogą uniemożliwić otwarcie drzwi przedziału kablowego otwarty, gdy kabel wejściowy pozostaje pod napięciem, zapewniając dodatkową warstwę ochrony podczas konserwacji.
Opcjonalne urządzenie zabezpieczające, pomiarowe i sterujące mikrokomputerem zastępuje tradycyjny przekaźnik elektromagnetyczny ochronę za pomocą cyfrowej technologii monitorowania. Może być stosowany do linii, transformatorów rozdzielczych i innych urządzeń pierwotnych sprzęt.
System może integrować funkcje ochrony prądowej i napięciowej, pomiarowe, alarmowe i sterujące, wspierając inteligentne zarządzanie energią i komunikacja z siecią monitorującą klienta.

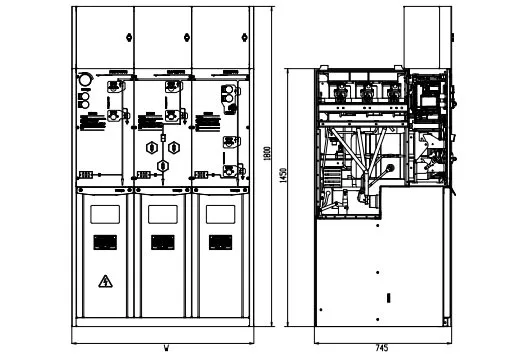

| NIE. | Rzeczy | Jednostka | Zespół wyłącznika obciążenia | jednostka kombinowana | Zespół wyłącznika automatycznego |
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 |
| 4 | Znamionowy poziom izolacji – 1 min. Napięcie wytrzymywane częstotliwości – międzyfazowe, uziemienie | kV | 42/65 | 42/65 | 42/65 |
| Znamionowy poziom izolacji — 1 min. Odległość izolacyjna wytrzymywana przy częstotliwości | kV | 48/79 | 48/79 | 48/79 | |
| Znamionowy poziom izolacji — 1 min. Napięcie wytrzymywane częstotliwości — obwód sterujący i pomocniczy | kV | 2/2 | 2/2 | 2/2 | |
| Znamionowy poziom izolacji — napięcie wytrzymywane impulsem świetlnym — międzyfazowe, uziemienie | kV | 75/125 | 75/125 | 75/125 | |
| Znamionowy poziom izolacji — odległość izolująca od impulsu świetlnego | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 |
| 12 | Mechaniczny rozłącznik/wyłącznik obciążenia użytkowego | Czasy | 10000 | 10000 | 20000 |
| Trwałość mechaniczna – wyłącznik uziemiający/izolujący | Czasy | 5000 | 5000 | 5000 | |
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopień ochrony IP – szafka | IP4X | IP4X | IP4X | |
| Stopień ochrony IP – Zbiornik gazu | IP67 | IP67 | IP67 |
W przypadku wystąpienia zwarcia między fazami lub między fazą a masą, wskaźnik awarii uruchamia alarm wskazanie. Personel zajmujący się konserwacją może wykorzystać ten sygnał do zidentyfikowania uszkodzonego podajnika i zawężenia zakresu usterek lokalizacja.
W przypadku projektów wymagających scentralizowanego monitorowania informacje o usterkach można przesyłać do centrum monitorowania. The komputer monitorujący może wyświetlić odpowiednią sekcję i lokalizację usterek, pomagając zespołom konserwacyjnym w zmniejszeniu liczby usterek czas wyszukiwania usterek i skuteczniejsze przywracanie zasilania.
Podstawowe elementy szafy SF6 zostały zaprojektowane jako system szczelny i generalnie nie wymagają rutynowych czynności konserwacji przez określony okres użytkowania w normalnych warunkach pracy.
Zbiornik gazu wykonany jest ze stali nierdzewnej, co zapewnia długotrwałą odporność na korozję. Mechaniczne elementy robocze są umieszczone na zewnątrz zbiornika gazu, umożliwiając kontrolę, obsługę i wymianę komponentów wygodniejsze, gdy wymagana jest obsługa.
W przypadku instalacji narażonych na działanie ekstremalnego pyłu, piasku lub zanieczyszczeń należy okresowo sprawdzać mechaniczne części obrotowe i zalecane są warunki smarowania.
Seria USRM6 wykorzystuje uszczelniony ciśnieniowo system gazowy i w normalnych warunkach nie wymaga specjalnej kontroli gazu warunki pracy.
Przed przystąpieniem do pracy należy sprawdzić manometr. W normalnych warunkach wskaźnik ciśnienia powinien pozostawać w zielonym obszarze działania. Ciśnienie odniesienia wynosi 0,14 MPa, przy utrzymaniu ciśnienia gazu powyżej 0,135 MPa w temperaturze 20°C w określonych warunkach uszczelnienia.
Oczekiwany roczny wskaźnik wycieku gazu wynosi mniej niż 0,1%, co potwierdza długoterminową skuteczność uszczelniania gazu.
Rozdzielnica pierścieniowa 22kv Sf6 Gis Rmu została opracowana w odniesieniu do wymagań normy IEC 298, z zaprojektowaną żywotność ponad 30 lat w normalnych warunkach pracy.
Hermetyczna konstrukcja przełącznika pomaga utrzymać szczelność gazową przez cały oczekiwany okres użytkowania, zmniejszając potrzebę częstą konserwację związaną z gazem i pomaganie klientom w kontrolowaniu długoterminowych kosztów operacyjnych.
| Kluczowa uwaga | Używany 22kV SF6 GIS RMU | Konwencjonalny RMU |
| Izolacja | Izolacja gazem SF6 | Zależy od konstrukcji sprzętu |
| Wykrywanie usterek | Opcjonalna lokalna i zdalna sygnalizacja usterek | Często polega bardziej na kontroli ręcznej |
| Monitorowanie | Dostępna ochrona cyfrowa i komunikacja | Może wymagać oddzielnego sprzętu monitorującego |
| Bezpieczeństwo | Sygnalizacja działania i blokada elektryczna/magnetyczna | Zależy od konfiguracji |
| Konserwacja | Uszczelniony system główny o niewielkich wymaganiach konserwacyjnych | Wymagania dotyczące konserwacji są różne |
| Zbiornik gazu | Uszczelniony zbiornik ze stali nierdzewnej | Zależy od budowy |
| Żywotność usługi | Zaprojektowany przez ponad 30 lat w normalnych warunkach | Zależy od projektu produktu i konserwacji |
Rozdzielnica główna Usune 22kv Sf6 Gis Rmu Ring jest odpowiednia dla przemysłowych sieci dystrybucyjnych, w których występuje wiele zasilacze wymagają niezawodnego przełączania i szybkiej lokalizacji uszkodzeń. Pomocne mogą być wskaźniki usterek i cyfrowe urządzenia zabezpieczające zespoły konserwacyjne skuteczniej identyfikują nieprawidłowe sekcje.
RMU można skonfigurować z mikrokomputerową ochroną i funkcjami pomiarowymi dla transformatorów rozdzielczych, realizujące funkcje monitoringu prądu i napięcia, alarmowania i zabezpieczenia w sieci średniego napięcia.
Dla klientów opracowujących inteligentne systemy dystrybucji energii, RMU może łączyć zabezpieczenia, pomiary i błędy funkcje sygnalizacji i komunikacji z centralnym systemem monitorowania, wspierając zdalną identyfikację usterek i efektywniejsze zarządzanie siecią.
Klient użył rozdzielnicy głównej jednostki głównej Usune 22kv Sf6 Gis Rmu Ring w przemysłowej sieci pierścieniowej z wieloma podajniki przychodzące i wychodzące. Podczas uruchomienia klient skupił się na tym, czy operatorzy będą mogli szybko zidentyfikować dotkniętą linię zasilającą, gdy wystąpiło zwarcie międzyfazowe lub międzyfazowe. Zintegrowany wskaźnik usterek dostarczał informacje o lokalnych alarmach, pomagając personelowi konserwacyjnemu zawęzić obszar usterek przed ich wykonaniem kontrola na miejscu.
Do zastosowań w dystrybucji transformatorów klient wybrał RMU z zabezpieczeniem mikrokomputera urządzenie sterujące. System zapewniał cyfrowy monitoring prądu i napięcia wraz z zabezpieczeniami i alarmem funkcje. Klient uznał tę konfigurację za wygodniejszą do monitorowania warunków pracy transformatora niż poleganie wyłącznie na konwencjonalnym zabezpieczeniu przekaźnikowym.
Klient wymagający scentralizowanego monitorowania dystrybucji podłączył sygnalizację awarii RMU i zabezpieczenie cyfrowe funkcje do centrum monitorowania. Kiedy został wygenerowany sygnał błędu, ekran monitorowania mógł zidentyfikować odpowiednią sekcję usterek, umożliwiając zespołowi operacyjnemu określenie, gdzie wymagana jest inspekcja w terenie oraz poprawić skuteczność rozwiązywania problemów.
W przypadku klientów korzystających z RMU w normalnych warunkach pracy, szczelny zbiornik gazu SF6 zmniejsza potrzebę rutynowa konserwacja wewnętrzna. Klienci cenią także zewnętrzne mechaniczne elementy operacyjne, ponieważ takie mogą być sprawdzane lub wymieniane w wygodniejszy sposób, gdy wymagana jest konserwacja.
Zhejiang Usune Electric Co., Ltd. posiada ustanowione systemy zarządzania zgodne z Systemem Zarządzania Jakością ISO 9001, ISO System Zarządzania Środowiskowego 14001 i System Zarządzania Bezpieczeństwem i Higieną Pracy ISO 45001.
Aby sprostać różnym wymaganiom rynku międzynarodowego, rozdzielnice średniego napięcia firmy Usune zostały poddane odpowiednim testom Badania typu według norm IEC i GB, a odpowiednie produkty uzyskują certyfikat CE. Systemy te obsługują spójne jakość produkcji, testowanie produktów i zgodność techniczna dla projektów dystrybucji energii średniego napięcia.
Tak. RMU może być wyposażony we wskaźniki uszkodzeń zdolne do wykrywania zwarć międzyfazowych i międzyfazowych oraz dostarczanie lokalnych sygnałów alarmowych.
Tak. Po wyposażeniu w odpowiedni system komunikacji i monitorowania możliwe jest przesyłanie informacji o usterkach do centrum monitorowania, gdzie można wyświetlić dotkniętą sekcję i lokalizację usterki.
W normalnych warunkach pracy system uszczelniony ciśnieniowo nie wymaga specjalnej rutynowej kontroli gazu. The Manometr należy sprawdzić przed rozpoczęciem pracy iw normalnych warunkach powinien on znajdować się w zielonym obszarze.
Seria USRM6 została zaprojektowana na okres użytkowania przekraczający 30 lat w normalnych warunkach pracy, przy oczekiwany roczny wskaźnik wycieku gazu mniejszy niż 0,1%.
Usune łączy w sobie izolację uszczelnioną SF6, sygnalizację usterek, sygnalizację części pod napięciem, blokadę bezpieczeństwa, funkcję cyfrową ochrona i niskie koszty utrzymania w jednym rozwiązaniu RMU średniego napięcia, dzięki czemu nadaje się do nowoczesnych pierścieni aplikacje sieciowe i inteligentnej dystrybucji.
