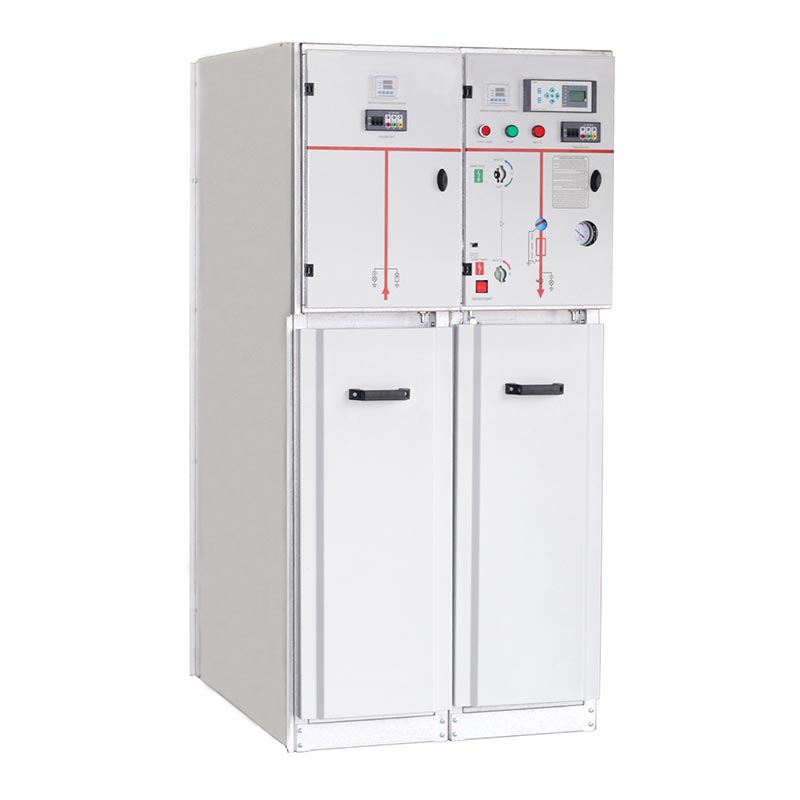

Jednostka główna 630a Sf6 Ring

Jednostka główna USUNE 630a Sf6 Ring to wysokowydajny, niezależny sprzęt do dystrybucji zasilania średniego napięcia opracowany i wyprodukowany przez Zhejiang Yousi Electric Co., Ltd. (profesjonalny producent integrujący badania i rozwój, produkcja i sprzedaż sprzętu elektrycznego). Ten produkt ma stałą, metalową konstrukcję skrzynkową, w której zastosowano Gaz SF6 jako środek izolacyjny i gaszący łuk. Jest on wyposażony głównie w bezpieczniki rozłącznikowe w izolacji gazowej SF6 w sieciach dystrybucji wtórnej o maksymalnym napięciu znamionowym 36 kV i prądzie znamionowym 630 A, doskonale adaptowalne do wymagań zasilania systemów zasilania AC 50/60 Hz.

Jako wiodący dostawca w chińskiej branży sprzętu elektrycznego, USUNE przestrzega filozofii produkcji wysokiej jakości. Ta jednostka główna z pierścieniem SF6 630A jest produkowana w znormalizowanej fabryce firmy, w której przeprowadzana jest ścisła kontrola jakości wdrażane w całym procesie od komponentów do gotowego produktu, zapewniając niezawodność produktu i konsystencja.

Podstawowe cechy produktu

1. Kompaktowa i lekka konstrukcja

Jednostka główna pierścieniowa 630a SF6 ma zwartą konstrukcję i lekką konstrukcję, skutecznie oszczędzając przestrzeń instalacyjną oraz zmniejszenie kosztów transportu i instalacji. Obudowa z żywicy epoksydowej zapewnia szczelne uszczelnienie, dzięki czemu jest odpowiednia w przypadku scenariuszy o ograniczonej przestrzeni, takich jak małe maszynownie i prefabrykowane podstacje, usprawnianie na miejscu elastyczność aplikacji.

2. Doskonała izolacja i tłumienie łuku

Zamknięta obudowa wypełniona jest gazem SF6, zapewniającym doskonałą izolację i działanie tłumiące łuk. To jest charakteryzują się dużą odpornością na wilgoć i zanieczyszczenia, co pozwala na stabilną pracę w trudnych warunkach niemal bezobsługową pracę, znacznie zmniejszającą późniejsze koszty konserwacji.

3. Prosta obsługa i łatwa instalacja

Jednostka główna 630a SF6 Ring ma konstrukcję z przyłączem kablowym z przodu, a wszystkie funkcje sterujące są skupione na panelu przednim, upraszczając proces obsługi oraz ułatwiając obsługę i debugowanie. Jest lekki i zwarta konstrukcja sprawia, że instalacja jest wydajniejsza, umożliwiając szybkie wdrożenie po instalacji.

4. Bogate akcesoria

Aby sprostać różnym wymaganiom, można wyposażyć różne akcesoria, takie jak przekaźniki, transformatory i ograniczniki przepięć wymagania funkcjonalne różnych scenariuszy dystrybucji energii, zwiększając możliwości adaptacji i praktyczność produktu.

Obowiązujące scenariusze

Jednostka główna USUNE 630a SF6 Ring jest szeroko stosowana w przemysłowych i cywilnych sieciach kablowych oraz w terminalach zasilania. Jest szczególnie odpowiedni do małych podstacji wtórnych, rozdzielni, miejskiej dystrybucji energii elektrycznej w budynkach mieszkalnych, przedsiębiorstwa przemysłowe i wydobywcze, galerie handlowe, lotniska, metro, elektrownie wiatrowe, szpitale, stadiony, koleje i inne lokalizacje, zapewniając niezawodne zasilanie w różnych scenariuszach.

Warunki pracy

Aby zapewnić stabilną i bezpieczną pracę, ta jednostka główna pierścieniowa ma następujące rygorystyczne wymagania środowiskowe:

- Wysokość: ≤1000 mm
- Temperatura otoczenia: -35 ℃ ~ 45 ℃
- Wilgotność względna: średnia dzienna nie przekraczająca 95%; średniomiesięczna nie przekraczająca 90%
- Odporność sejsmiczna: Intensywność sejsmiczna nie przekraczająca 8 stopni
- Wymagania środowiskowe: Miejsca wolne od silnych wibracji, uderzeń, ognia, korozji chemicznej i zagrożeń wybuchem.

Parametry techniczne

Budowa i konfiguracja rozdzielnicy

Mechanizm operacyjny

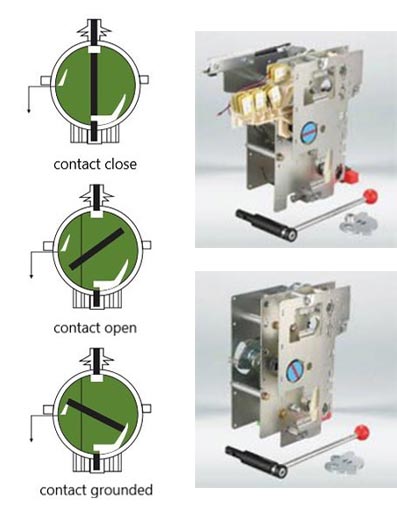

(1) Napęd dwufunkcyjny jednosprężynowy: typ K

Funkcja przełączania obsługiwana jest niezależnie za pomocą dźwigni lub silnika.
Funkcja wyłącznika uziemiającego otwiera się i zamyka niezależnie za pomocą dźwigni sterującej, a energia robocza wynosi zapewniana przez sprężynę naciskową, która jest zwalniana w celu zamknięcia lub rozłączenia styku.

(2) Dwufunkcyjny mechanizm napędowy z podwójną sprężyną: Typ A

Funkcja przełączania realizowana jest niezależnie za pomocą dźwigni lub silnika, a energię roboczą zapewnia: sprężyna dociskowa, która jest zwalniana w celu zamknięcia styku. Niezależne otwieranie i zamykanie za pomocą przycisku (0) lub wyzwalacz lub wyzwalacz wzrostowy.
Funkcja wyłącznika uziemiającego działa niezależnie za pomocą dźwigni sterującej, a energię roboczą zapewnia a sprężyna dociskowa, która jest zwalniana w celu zamknięcia lub rozłączenia styku.

(3) Komponenty opcjonalne

Jedno działanie elektryczne: AC 220 V 110 V; DC 220v 110v
Przełącznik pomocniczy
Jedna cewka wyzwalacza wzrostowego (mechanizm typu A): AC 220 V 110 V; DC 220v 110v
Bezpiecznik włącza wyłącznik wskaźnika pomocniczego
Wskaźnik zwarcia doziemnego

Szafki zabezpieczające wyłączniki i bezpieczniki

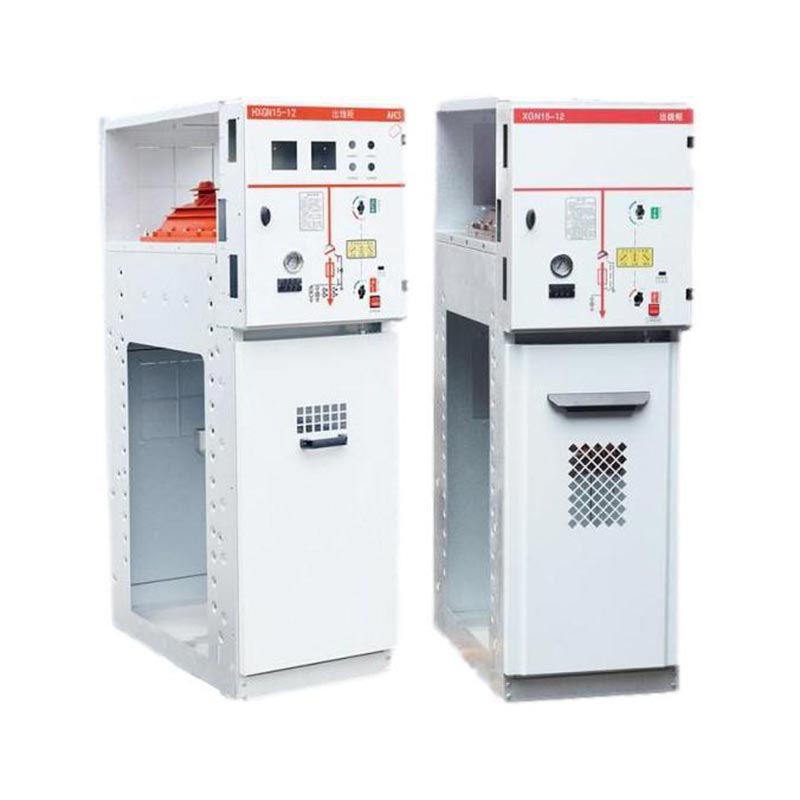

1 Rozdzielnica Rozłącznik i uziemnik w obudowie wypełnionej SF6.
2 szyny zbiorcze w tej samej płaszczyźnie poziomej, co umożliwia późniejszą rozbudowę rozdzielnicy i podłączenie do istniejącego sprzętu.
3 Podłączenie dostępne od przodu, podłączenie do dolnych zacisków rozłącznika i uziemnika lub dolnego uchwytu bezpiecznika. Przedział ten jest również wyposażony w uziemnik za bezpiecznikami SN dla zespołów zabezpieczających.
4 Napęd zawiera elementy służące do obsługi rozłącznika i uziemnika oraz uruchomienia odpowiednich wskazań (przerwa dodatnia).
5 Instalacja niskonapięciowa listwy zaciskowej (jeśli zainstalowano opcję silnika), bezpieczników NN i kompaktowych urządzeń przekaźnikowych. Jeśli potrzeba więcej miejsca, wysokość panelu można zwiększyć.

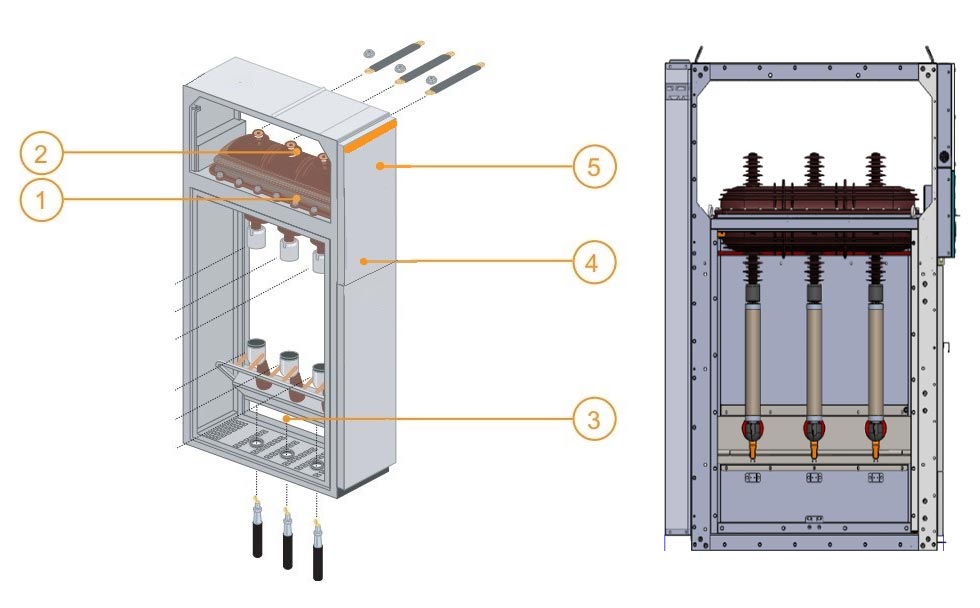

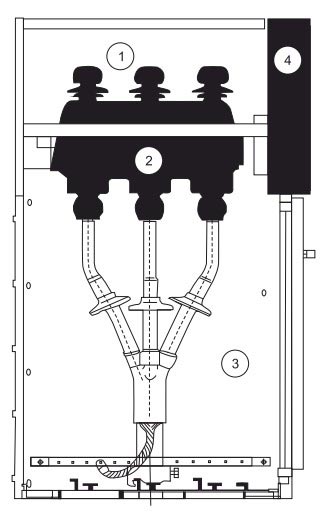

① Pomieszczenie szyn zbiorczych
② Wyłącznik główny
③ Sala kablowa
④ Mechanizm napędowy, mechanizm blokujący i sterownia niskiego ciśnienia

Całą szafę rozdzielczą można podzielić na dwie górne i dolne jednostki, przy czym górna część szafy zawiera pomieszczenie autobusowe, przełącznik obciążenia, pomieszczenie mechanizmu operacyjnego i pomieszczenie niskiego napięcia, a dolna jednostka jest oddzielona od kabla pokój. Można wymienić całą górną część.

◇ Pomieszczenie szynoprzewodów

Pomieszczenie szyn zbiorczych umieszczone jest w górnej części szafy. W pomieszczeniu szyn zbiorczych połączone są główne szyny zbiorcze razem i biegną przez cały rząd rozdzielnic.

◇ Rozłącznik obciążenia

Rozdzielnia wyposażona jest w wyłącznik obciążenia z sześciofluorkiem siarki typu SFG. Wykonano obudowę przełącznika obciążenia z wylanej żywicy epoksydowej, wypełnionej gazowym sześciofluorkiem siarki (SF6) jako środkiem izolacyjnym, a osłona jest dostarczana z otworem obserwacyjnym. Można wyposażyć rozdzielnię

z miernikiem gęstości gazu SF6 lub gęstości gazu ze stykiem alarmowym zgodnie z wymaganiami klienta.

◇ Sala kablowa

Szafa rozdzielcza obciążenia ma obszerną komorę kablową, która jest używana głównie do połączeń kablowych, dzięki czemu jednożyłowe lub Kable trójżyłowe można podłączyć za pomocą najprostszej nieekranowanej głowicy kablowej, przy zachowaniu wystarczającej ilości miejsca pomieścić odgromnik, przekładnik prądowy, dolny wyłącznik uziemiający i inne komponenty. Według standardowa konstrukcja, drzwi szafy posiadają okienko obserwacyjne i blokadę bezpieczeństwa. Dolna płyta pomieszczenia kablowego z pokrywą uszczelniającą i zaciskiem kablowym odpowiedniego rozmiaru ze wspornikiem. Dolna płyta pomieszczenia kablowego i ościeżnica mogą być usunięta, aby ułatwić instalację kabla.

◇ Mechanizm napędowy, mechanizm blokujący i sterownia niskiego ciśnienia

Połączone pomieszczenie mechanizmu pełni także funkcję panelu sterowania. Pomieszczenie niskiego napięcia wyposażone jest w urządzenie uruchamiane sprężyną mechanizm ze wskaźnikiem położenia i mechaniczną blokadą, może być również wyposażony w urządzenie pomocnicze styki, cewki wyzwalające, mechanizmy wyzwalania awaryjnego, pojemnościowe wyświetlacze na żywo, zamki kluczowe i elektryczne urządzenia sterujące. Jednocześnie przestrzeń komory niskociśnieniowej może być również wyposażona w pętle sterujące, mierniki i zabezpieczenia przekaźniki, a szafa o szerokości 750 mm ma dwie identyczne komory niskociśnieniowe na więcej akcesoriów.

Parametr konfiguracyjny obudowy

Przychodzące LBS

Ochrona Trafo

Dozowanie

Cbog z licznikiem

Cb wychodzące

Opis operacji

1. Obsługa uchwytu: Stojąc przed rozdzielnicą, przytrzymaj górną część uchwytu i popchnij do przodu, drugą ręką trzymając koniec uchwytu, aby go obrócić.
2.Upewnij się, że drzwi szafy zostały prawidłowo zamknięte przed podłączeniem zasilania lub oddzielone od uziemienia.
3. Manometr przełączający należy sprawdzić przed włączeniem i wyłączeniem zasilania.

Włącz

1. Upewnij się, że drzwi szafki są zamknięte. Włóż uchwyt do górnego otworu roboczego i obróć o 180° w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz dźwięk hamulca oddzielającego. Centralny wskaźnik panelu jest na swoim miejscu; dolne drzwiczki są zamknięte, a uziemnik wyłączony.
2. Włóż uchwyt sterujący do dolnego otworu roboczego i obróć o 180° w kierunku zgodnym z ruchem wskazówek zegara, aż usłyszysz dźwięk zamykania; środkowy wskaźnik panelu znajduje się w pozycji D; przełącznik zostanie włączony, a następnie praca zasilacza zostanie zakończona.

Wyłącz

1. Wyłączanie: Włóż uchwyt obsługowy do dolnego otworu roboczego i obróć o 180° w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz oddzielający głos hamulca (przycisk bezpośredniego użycia, jeśli jest przycisk); środek panelu znajduje się na swoim miejscu, a następnie przełącznik będzie wyłączone.
2. Sprawdź, czy wyświetlacz na żywo jest ustawiony tak, aby pomieszczenie z kablami było neutralne pod względem elektrycznym; włóż uchwyt sterujący do górnego otworu roboczego i obróć w prawo o 180°, aż usłyszysz dźwięk zamykania; centralny wskaźnik panel jest na swoim miejscu, a dolne drzwiczki są odblokowane; uziemnik jest zamknięty, a następnie następuje przerwa w zasilaniu jest ukończony.

Transport i przechowywanie

Gdy szafa sterownicza jest przymocowana do płyty dolnej, można ją przesunąć wózkiem widłowym. Gdy nie jest zamocowany na dole płytową, szafę rozdzielczą należy podnosić lub przenosić w całości, przy czym w każdym momencie należy ją transportować w pozycji pionowej i nie należy go przewracać, aby uniknąć uszkodzenia elementów szafki. Rozdzielnica (nawet z opakowaniem zewnętrznym) nie należy długo przechowywać na zewnątrz.

Konserwacja

◇ W normalnych warunkach szafka pierścieniowa nie wymaga konserwacji przez trzy lata.

◇ Mechanizmy napędowe wyłącznika obciążenia z pojedynczą i podwójną sprężyną nie wymagają konserwacji wymagają smarowania.

◇ Przed zamontowaniem urządzenie zabezpieczające przekaźnik należy sprawdzić zgodnie z wymaganiami producenta operacja.

◇ Cykl konserwacji szafy sieciowej pierścieniowej odbywa się zazwyczaj raz w roku i wymagają specjalnych środków konserwacyjnych przeprowadza się w następujący sposób:
(1) Dokręcić wszystkie połączenia elektryczne (szyna główna, przełączniki, kable, przyrządy pomiarowe) zgodnie z pkt wymagania instrukcji montażu.
(2) Odkurz wszystkie elementy (wyłącznik główny, wyłącznik pomocniczy, mechanizm wyzwalający, silnik itp.) i przeprowadź kontrolę inspekcja.
(3) Wykonaj pojedynczą operację zamykania/otwierania wszystkich przełączników, łącznie z wyłącznikiem uziemiającym.
(4) Włącz zasilanie pomocniczego sterowania (nie podawaj sygnału pilota) dla sygnału elektrycznego operacja.

Zamów towar

Po opuszczeniu fabryki przez szafę rozdzielczą wraz z szafą zostaną przekazane następujące dokumenty i załączniki:

◇ Certyfikat kwalifikowany produktu
◇ Instrukcje użytkowania produktu
◇ Dane projektowe inżynierii produktu
◇ Akcesoria do szaf rozdzielczych:
◇ Każdy zestaw montażowy wyposażony jest w uchwyt sterujący wyłącznikiem obciążenia.

Zamawiając produkty, użytkownicy powinni podać następujące informacje:

◇ Schemat okablowania obwodu głównego i specjalne wymagania techniczne
◇ Plan instalacji rozdzielnicy.
◇ Dane techniczne elementów szafy rozdzielczej i pętli pomocniczej, schemat pętli sterującej (jeśli konieczne)
◇ Inne specjalne prośby o informacje pisemne.
