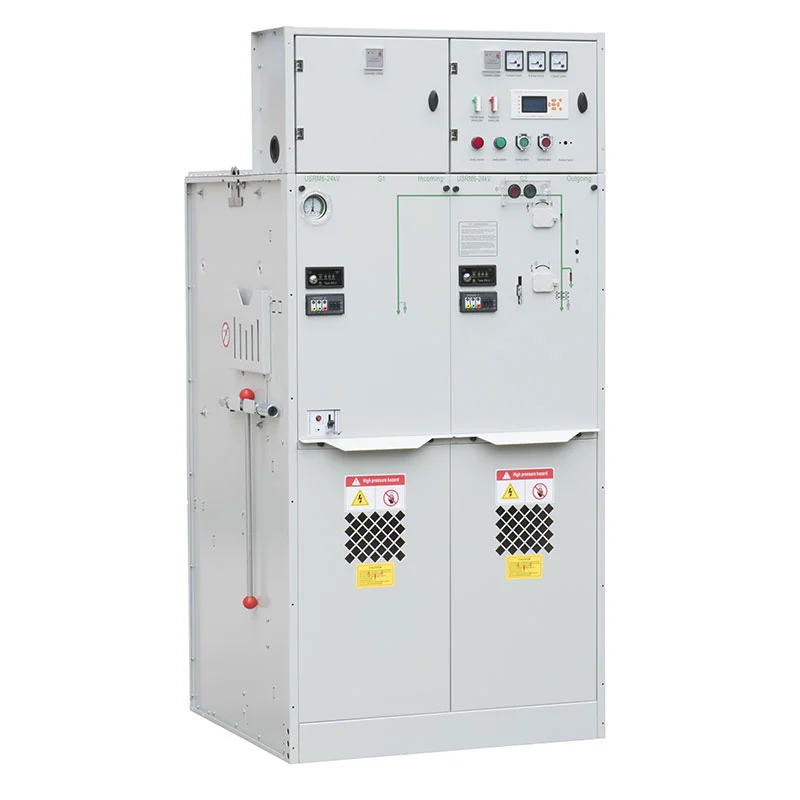

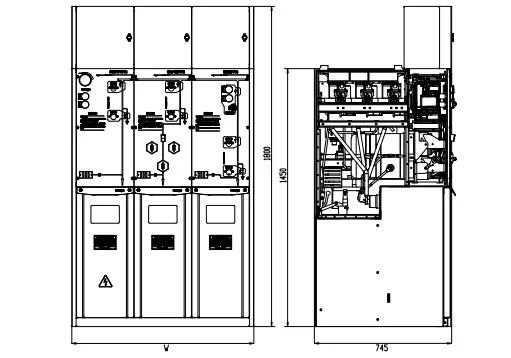

Rozdzielnica izolowana gazem 24kv 33kv Sf6 Gis jest szczególnie odpowiednia dla obiektów podziemnych, obszarów przybrzeżnych, regiony na płaskowyżach, podstacje miejskie i inne lokalizacje, w których występuje przestrzeń instalacyjna lub warunki środowiskowe wyzwanie. Zamknięta konstrukcja zapewnia również kompaktowe wymiary sprzętu, co ułatwia realizację projektu projektantów do integracji urządzeń rozdzielczych średniego napięcia w podstacjach i stacjach transformatorów wtórnych.
Projekty dystrybucji energii rzadko mają identyczne wymagania dotyczące obwodów. Dlatego potrzebny jest kompaktowy system rozdzielnic elastyczność konfiguracji zamiast polegania na jednym stałym układzie. Seria USRM6 przyjmuje modułowość konstrukcja, którą można skonfigurować z różnymi jednostkami funkcjonalnymi, w tym C dla zespołów rozłączników obciążenia, F dla zespoły kombinowane i V dla zespołów wyłączników.
Standardowe moduły modułowe i moduły o stałej kombinacji można wybrać zgodnie ze schematem elektrycznym. An Dostępna jest również rozszerzalna konfiguracja magistrali głównej, umożliwiająca łączenie wielu modułów w różne układy rozdzielnic. To modułowe podejście pomaga zespołom inżynierskim dostosować sprzęt do różnych podajników, wymagania dotyczące transformatorów, zabezpieczeń, izolacji i dystrybucji.
Konwencjonalne zewnętrzne urządzenia elektryczne mogą być narażone na kurz, wilgoć, zanieczyszczenia, zmiany temperatury i inne czynniki warunki środowiskowe. Czynniki te mogą zwiększyć wymagania dotyczące przeglądów i konserwacji sprzętu operacja.
Uszczelniona, izolowana gazem konstrukcja serii USRM6 oddziela obwód główny od środowiska zewnętrznego. To zmniejsza bezpośrednie narażenie wewnętrznych elementów elektrycznych na zanieczyszczenia środowiska i wspomaga: koncepcja obsługi wymagająca niewielkiej konserwacji.
Do projektów, w których dostęp do sprzętu jest utrudniony, takich jak podziemne podstacje, kompaktowe instalacje miejskie lub infrastruktury zdalnej, ograniczenie rutynowej konserwacji może być ważnym czynnikiem branym pod uwagę przy wyborze sprzętu.

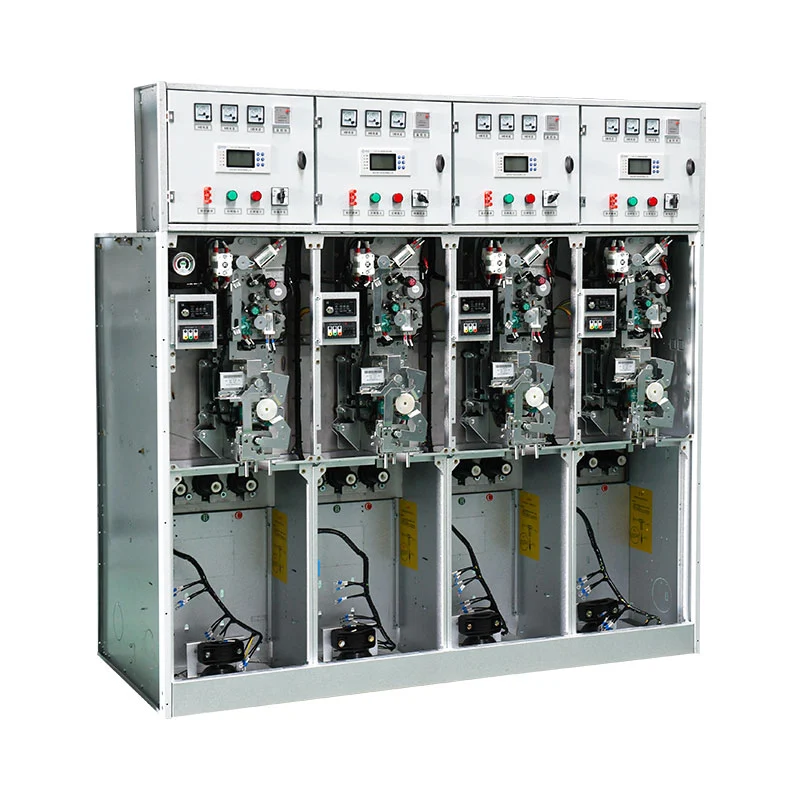

Konfiguracja SF6 C-GIS została zaprojektowana tak, aby obsługiwać więcej niż tylko podstawowe przełączanie obwodów. W zależności od wybranego układ modułów, system może integrować przełączanie, ochronę obwodów, izolację galwaniczną, pomiary, funkcje monitorowania, uziemienia, komunikacji i sterowania.
Kombinacja różnych modułów funkcjonalnych pozwala na dopasowanie konfiguracji rozdzielnicy do rodzaju zabezpieczeń architektura dystrybucji projektu. Zapewnia to wykonawcom prac inżynieryjnych i integratorom systemów większe możliwości elastyczność przy opracowywaniu systemów dystrybucji średniego napięcia.
Przed wyborem sprzętu GIS średniego napięcia należy dokładnie ocenić środowisko operacyjne. USRM6 Seria przeznaczona jest do pracy na wysokościach do 4000 m, maksymalnej temperaturze otoczenia +50°C, minimalnej temperaturze otoczenia temperatura -40°C i średnia dobowa temperatura nie przekraczająca 35°C.
Wilgotność względna może osiągnąć 95% w ciągu 24 godzin i 90% średnio w skali miesiąca. Środowisko instalacyjne nie powinny zawierać wybuchowych lub żrących gazów, ani poważnych wstrząsów mechanicznych lub uderzeń, a także poziom zanieczyszczenia nie powinna przekraczać poziomu III zgodnie z GB/T5582. Określony poziom odporności na wstrząsy wynosi 9 stopni.
W przypadku instalacji na wysokościach powyżej 1000 m, klienci powinni powiadomić producenta o ciśnieniu ładowania można odpowiednio dostosować. Specjalne warunki środowiskowe powinny zostać potwierdzone pomiędzy producentem, dostawcą i użytkownikiem końcowym przed wyborem sprzętu. Na przykład, gdy sprzęt jest zainstalowany na wysokości powyżej 2000 m, może zaistnieć potrzeba rozwiązania problemu przepięcia wewnątrz szafy poprzez odpowiednią regulację ciśnienia gazu.
W podziemnych podstacjach często obowiązują ścisłe ograniczenia dotyczące dostępnej powierzchni podłogi i warunków wentylacji. Kompakt Zamknięta konstrukcja urządzeń GIS pozwala projektantom lepiej wykorzystać ograniczoną przestrzeń instalacyjną ograniczenie bezpośredniego wpływu otaczającego środowiska. Dzięki temu konfiguracja jest odpowiednia dla projektów gdzie urządzenia dystrybucji energii elektrycznej muszą być zintegrowane z kompaktowymi podstacjami lub transformatorem wtórnym stacje.
Obiekty przemysłowe i górnicze mogą wymagać niezawodnego przełączania średniego napięcia i zabezpieczeń silników, transformatorów, podajniki i sieci dystrybucyjne. Załączona konfiguracja może pomóc chronić wewnętrzne komponenty elektryczne przed zanieczyszczeń zewnętrznych, zapewniając jednocześnie funkcje przełączania, ochrony, izolacji i monitorowania wymagane przez system dystrybucji energii elektrycznej.
Dworce kolejowe, infrastruktura kolejowa, lotniska i obiekty towarzyszące wymagają stabilnej dystrybucji energii przy wielu obciążeniach. Rozdzielnicę modułową można skonfigurować pod kątem różnych wymagań dotyczących zasilania i zabezpieczeń scentralizowany system dystrybucji energii elektrycznej, pomagający integratorom systemów w opracowywaniu kompaktowych rozwiązań średniego napięcia dla infrastruktury transportowej.
W obszarach śródmiejskich i dzielnicach mieszkaniowych przestrzeń jest często ograniczona. Możliwość integracji kompaktowych urządzeń izolowanych gazem do podstacji i obiektów dystrybucyjnych, gdzie konwencjonalne rozdzielnice mogą wymagać większej powierzchni instalacyjnej. Zamknięta konstrukcja pomaga również zmniejszyć wpływ zewnętrznych warunków środowiskowych na obwód główny.
Wysoka wilgotność, zanieczyszczenie solą, wysokość nad poziomem morza i zmiany temperatury mogą mieć wpływ na konwencjonalny sprzęt elektryczny. Zamknięty obwód główny serii USRM6 pomaga zmniejszyć bezpośrednie narażenie środowiska, zapewniając obsługę dostosowaną do projektu Warunki można ocenić przed wyborem sprzętu w celu określenia odpowiedniej konfiguracji i parametrów operacyjnych.
Kupując rozdzielnicę w izolacji gazowej 24kv 33kv Sf6 Gis, kupujący powinni ocenić kompletny schemat elektryczny zamiast wybierać sprzęt wyłącznie według poziomu napięcia. Napięcie znamionowe, wymagania izolacyjne, obwód konfiguracja wyłącznika lub rozłącznika obciążenia, ilość linii zasilających, rozmieszczenie magistrali głównej, wymagania dotyczące uziemienia, funkcje zabezpieczeniowo-pomiarowe, wysokość montażu, temperatura otoczenia, wilgotność, warunki zanieczyszczeń, wymagania komunikacyjne oraz obowiązujące normy IEC i GB powinny zostać uwzględnione w trakcie prac technicznych ocena.
Usune może komunikować się z inżynierami projektu i integratorami systemów w celu określenia odpowiedniej konfiguracji USRM6 zgodnie ze schematem elektrycznym i warunkami panującymi w miejscu instalacji.
Usune działa według ustrukturyzowanych procedur zarządzania jakością obejmujących produkcję, kontrolę i produkt dostawa. ISO 9001 zapewnia ramy zarządzania jakością dla kontrolowanych procesów produkcyjnych, natomiast ISO 14001 oraz ISO 45001 wspierają zarządzanie środowiskiem oraz bezpieczeństwem i higieną pracy.
Usune obsługuje konfigurację modułową opartą na różnych funkcjach obwodów i wymaganiach dystrybucyjnych. To jest przydatne dla wykonawców EPC, integratorów systemów elektrycznych, dystrybutorów i zespołów zaopatrzenia projektowego, które tego potrzebują rozdzielnica skonfigurowana wokół określonego schematu elektrycznego.
Dzięki uwzględnieniu norm IEC i GB w projekcie produktu oraz dostępnej certyfikacji CE, Usune może udzielić wsparcia klientów oceniających rozdzielnice średniego napięcia dla różnych rynków międzynarodowych. Obowiązujące normy i wymagania certyfikacyjne można sprawdzić zgodnie z krajem docelowym i specyfikacją projektu.
W przypadku projektów GIS wybranie prawidłowej konfiguracji przed rozpoczęciem produkcji ma kluczowe znaczenie. Klienci mogą zapewnić schematy jednokreskowe, wymagania dotyczące napięcia znamionowego, informacje o linii zasilającej, wysokość instalacji, środowisko warunki i inne dane techniczne do omówienia konfiguracji z zespołem inżynierów Usune.
| NIE. | Rzeczy | Jednostka | Zespół wyłącznika obciążenia | jednostka kombinowana | Zespół wyłącznika automatycznego | |
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 | |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 | |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 | |
| 4 | Znamionowy poziom izolacji | 1min Częstotliwość wytrzymała ciśnienie | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Impuls świetlny wytrzymał napięcie | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 | |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 | |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 | |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 | |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— | |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— | |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 | |
| 12 | Żywotność mechaniczna | rozłącznik obciążenia/CB | Czasy | 10000 | 10000 | 20000 |
| Przełącznik izolacji/uziemienia | 5000 | 5000 | 5000 | |||
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 | |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 | |
| 16 | Stopień ochrony IP | Gabinet | IP4X | IP4X | IP4X | |
| Zbiornik gazu | IP67 | IP67 | IP67 | |||
Seria USRM6 została zastosowana w projekcie wystrzelenia rakiety kosmicznej Cas, gdzie zapewniono niezawodną dystrybucję energii średniego napięcia był wymagany do obsługi infrastruktury krytycznej i obciążeń elektrycznych w obiekcie startowym. Projekt wymagana rozdzielnica zdolna do utrzymania stabilnej pracy przy jednoczesnym dopasowaniu do stosunkowo kompaktowej instalacji elektrycznej środowisko dystrybucyjne.
W przypadku obiektu wystrzeliwującego rakietę system dystrybucji mocy musi obsługiwać sprzęt krytyczny i pomocniczy infrastrukturę z niezawodnymi funkcjami przełączania, ochrony, izolacji i monitorowania. Załączony plik SF6 konstrukcja izolacji serii USRM6 pomaga zmniejszyć wpływ zewnętrznych warunków środowiskowych na główną obwodu, co jest szczególnie cenne w przypadku infrastruktury specjalistycznej o wysokich wymaganiach eksploatacyjnych.
Konfiguracja modułowa umożliwiła również dostosowanie układu rozdzielnicy do instalacji elektrycznej projektu wymagania dotyczące dystrybucji. Różne jednostki funkcjonalne można łączyć w zależności od projektu sieci energetycznej, natomiast rozszerzalna magistrala główna zapewniła dodatkową elastyczność konfiguracji sieci i przyszłego planowania systemu.
Dzięki swojej zwartej budowie, zamkniętej izolacji i modułowej konstrukcji seria USRM6 zapewnia odpowiednie rozwiązanie dystrybucji średniego napięcia dla projektu wystrzelenia rakiety kosmicznej Cas, wspierające wymagania obiektu niezawodną i zajmującą mało miejsca infrastrukturę elektryczną.
Seria USRM6 została zaprojektowana w nawiązaniu do obowiązujących norm dotyczących aparatury rozdzielczej i sterowniczej wysokiego napięcia, w tym GB 3804-2004 dla rozłączników wysokiego napięcia AC 3,6 kV–40,5 kV, GB 1984-2014 dla wysokiego napięcia AC wyłączniki automatyczne, GB 16926-2009 dla kombinacji rozłączników obciążenia HV AC i bezpieczników, GB 1985-2014 dla izolacji HV AC przełączniki i przełączniki uziemiające oraz GB 3906-2006 dla rozdzielnic i sterownic w obudowach metalowych 3,6 kV–40,5 kV prądu przemiennego.
Odwołuje się także do normy GB/T 11022-2011 dotyczącej wspólnych wymagań technicznych dotyczących rozdzielnic i sterownic wysokiego napięcia, GB 4208-2008 dla ochrony obudowy, GB/T 5582-1993 dla stopnia zanieczyszczenia izolacji zewnętrznej, DL/T 404-2007 dla 3,6kV–40,5kV Rozdzielnice i sterownice prądu przemiennego w obudowach metalowych, GB/T 13384-2008 dla produktów mechanicznych i elektrycznych, GB 191-2008 dla znaków pakowania i transportu oraz GB 311.1-2012 dla koordynacji izolacji w przesyłach wysokiego napięcia i sprzęt dystrybucyjny.
Ramy jakości i zgodności Usune obejmują System Zarządzania Jakością ISO 9001, ISO 14001 Environmental System zarządzania, System zarządzania bezpieczeństwem i higieną pracy ISO 45001, zgodność z normami IEC i GB oraz Certyfikat CE. Certyfikacja specyficzna dla projektu i obowiązujące standardy powinny zostać potwierdzone zgodnie z rynek docelowy i specyfikację techniczną.
Główną zaletą jest zamknięta konstrukcja elementów elektrycznych pod napięciem w gazie izolacyjnym środowisko. Umożliwia to zwartą konstrukcję i zmniejsza bezpośrednie narażenie obwodu głównego na czynniki zewnętrzne warunki środowiskowe.
Seria USRM6 jest przeznaczona do zastosowań średniego napięcia, w tym w konfiguracjach 24 kV i 33 kV. Dokładna ocena napięcie, poziom izolacji i konfigurację należy potwierdzić zgodnie ze specyfikacją projektu.
Tak. Podana wysokość serwisowa wynosi do 4000 m. W przypadku instalacji powyżej 1000 m klienci powinni poinformować Usune in tak, aby można było ocenić odpowiednie ciśnienie ładowania gazu. Należy spełnić specjalne wymagania powyżej 2000 m potwierdzone podczas projektu technicznego.
Seria USRM6 wykorzystuje koncepcję konfiguracji modułowej. Zespoły rozłączników obciążenia, zespoły kombinowane, wyłącznik automatyczny moduły i rozszerzalne układy magistrali głównych można dobierać zgodnie z wymaganym schematem elektrycznym.
Typowe zastosowania obejmują podstacje transformatorowe wtórne, obiekty przemysłowe i górnicze, koleje, lotniska, miejskie sieci dystrybucyjne, obszary mieszkalne, obiekty podziemne i lokalizacje o stosunkowo wysokich wymaganiach warunki środowiskowe.
Aby uzyskać dokładną wycenę, kupujący powinien podać wymagane napięcie znamionowe, schemat jednokreskowy i liczbę zasilaczy funkcje przełączania, wymagania dotyczące wyłącznika lub rozłącznika obciążenia, konfiguracja magistrali, wysokość instalacji, warunki środowiskowe, wymogi ochrony i rynek docelowy.
Do projektów dystrybucji średniego napięcia wymagających kompaktowych wymiarów, możliwości dostosowania do środowiska, modułowości konfiguracji i zmniejszonych wymagań konserwacyjnych, seria USRM6 zapewnia praktyczną rozdzielnicę w izolacji gazowej rozwiązanie.
Seria USRM6 firmy Usune łączy w sobie zamkniętą izolację SF6, modułowe jednostki funkcjonalne, rozszerzalną konfigurację magistrali, oraz funkcje przełączające, zabezpieczające, pomiarowe i monitorujące. Obsługiwane przez ISO 9001, ISO 14001, ISO 45001, IEC i GB oraz certyfikat CE, Usune zapewnia rozwiązanie zorientowane na projekt dla klientów oceniających 24kv Rozdzielnica w izolacji gazowej 33kv Sf6 Gis do dystrybucji energii przemysłowej, infrastrukturalnej, miejskiej i specjalistycznej aplikacje.
