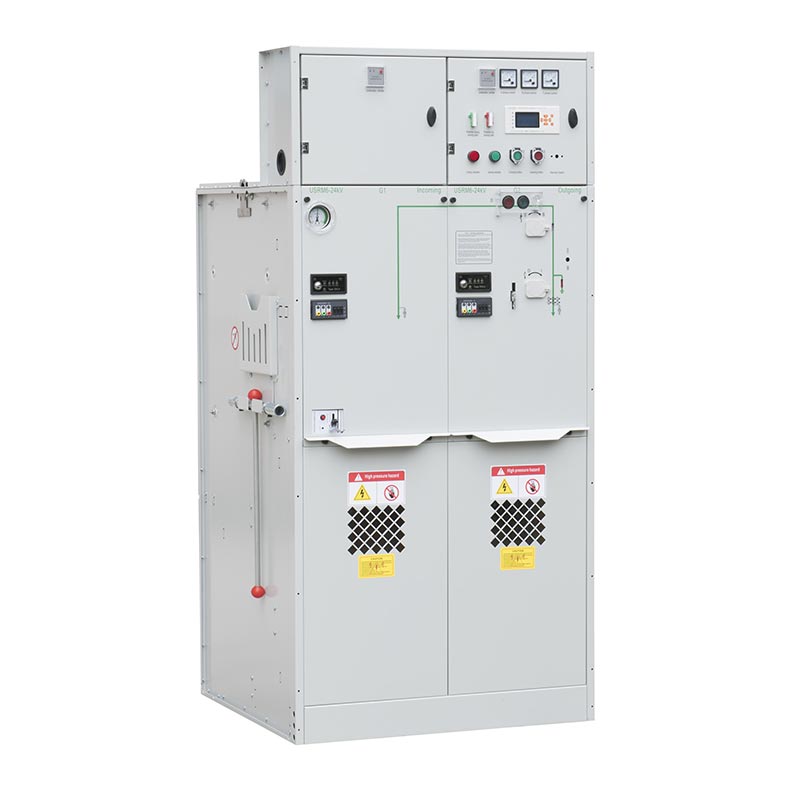

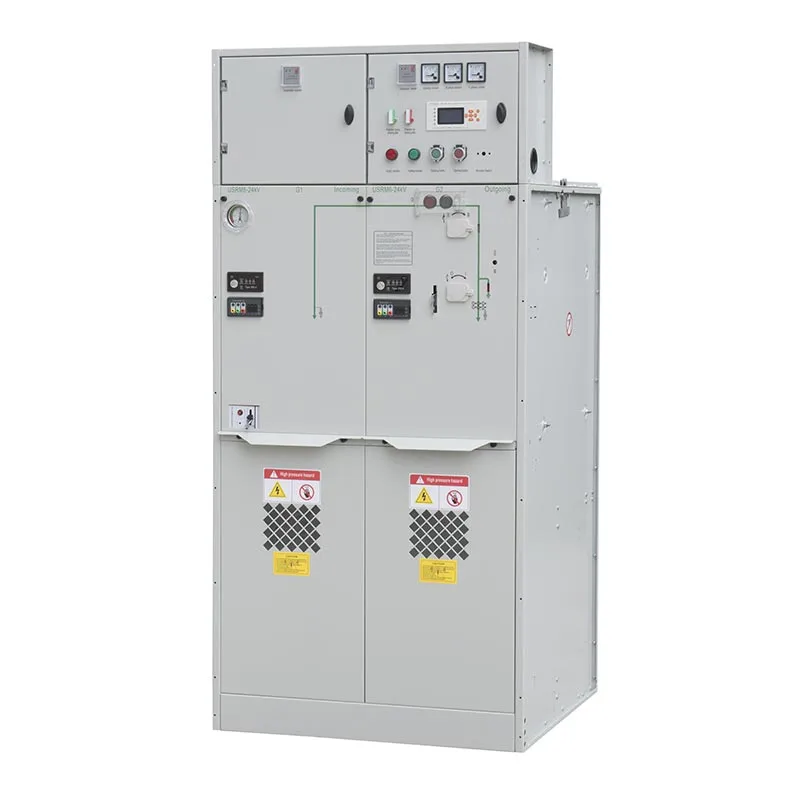

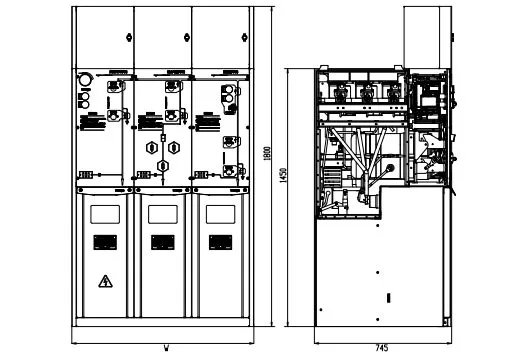

Rozdzielnica w izolacji gazowej Usune 24 kV jest dostępna z różnymi jednostkami funkcjonalnymi, aby dopasować ją do określonej dystrybucji wymagania. Jednostka C to jednostka odłączająca obciążenie do przełączania obciążenia i sterowania dystrybucją, jednostka F to obciążenie Zespół kombinowany rozłącznika-bezpiecznika do ochrony transformatora i pola zasilającego, a zespół V jest zespołem wyłącznika automatycznego aplikacje wymagające zaawansowanych funkcji przełączania i zabezpieczeń.
Dzięki zwartej, zamkniętej strukturze, elastycznej konfiguracji funkcjonalnej i niezawodnej izolacji, Usune stanowi praktyczne rozwiązanie dla klientów chcących poprawić bezpieczeństwo dystrybucji energii przy jednoczesnej redukcji kosztów instalacji przestrzeń.
Uszczelniona konstrukcja z izolacją gazową umieszcza główne komponenty elektryczne w zamkniętej szafce, zmniejszając ich narażenie na kurz, wilgoć i zanieczyszczenia zewnętrzne. Ta zwarta konstrukcja pomaga zoptymalizować przestrzeń instalacyjną i jest szczególnie odpowiedni do podstacji, zakładów przemysłowych i projektów dystrybucji miejskiej, gdzie jest dostępna przestrzeń ograniczone.
Rozdzielnica w izolacji gazowej Usune 24kV obsługuje różne konfiguracje funkcjonalne w zależności od sieci dystrybucyjnej wymagania. Jednostka C wykorzystuje rozłącznik obciążenia do niezawodnego przełączania obciążenia, jednostka F łączy w sobie rozłącznik obciążenia przełącznik z bezpiecznikami do ochrony transformatora i pola zasilającego, podczas gdy jednostka V wykorzystuje wyłącznik automatyczny do zastosowań wymagające bardziej kompleksowych możliwości przełączania i ochrony.
Rozdzielnica przystosowana jest do pracy w temperaturach otoczenia od -40°C do +50°C, przy średniej dobowej temperaturze nie przekraczającej przekraczającą 35°C. Można go używać na wysokościach do 4000 m, przy czym szczególną uwagę należy zwrócić na ładowanie gazem ciśnienie, gdy urządzenie jest instalowane na wysokości powyżej 1000 m. W przypadku instalacji na dużych wysokościach ostateczna konfiguracja należy potwierdzić z Usune zgodnie z rzeczywistymi warunkami pracy.
Zamknięta konstrukcja pomaga zmniejszyć wpływ zanieczyszczeń środowiskowych na wewnętrzne elementy, które mogą uprościć rutynowe zarządzanie sprzętem. Dzięki temu rozdzielnica jest odpowiednia dla klientów wymagających niezawodności urządzeń średniego napięcia o zmniejszonym obciążeniu konserwacyjnym.
Standardowa wysokość obsługi wynosi do 4000 m. Jeżeli urządzenie jest zainstalowane na wysokości większej niż 1000 m, ciśnienie ładowania można regulować w zależności od rzeczywistej wysokości instalacji. Dla instalacji powyżej 2000 m, należy zwrócić szczególną uwagę na obniżone ciśnienie atmosferyczne i wynikające z tego wymagania dotyczące izolacji.
Urządzenie jest przeznaczone do pracy w zakresie temperatur otoczenia od -40°C do +50°C, przy średniej temperaturze powyżej 24°C. godzinach nie przekraczających 35°C. Szeroki zakres temperatur pracy pozwala na pracę rozdzielnicy zarówno w zimnych regionach, jak i w strefach chłodniczych zastosowania w gorącym klimacie, gdy ogólne warunki projektu spełniają określone wymagania.
Wilgotność względną projektuje się dla warunków nie większych niż 95% w ciągu 24 godzin i nie większych niż 90% w ciągu miesięcznie. Środowisko instalacji powinno być również wolne od gazów wybuchowych lub żrących, które mogłyby to spowodować niekorzystnie wpłynąć na sprzęt.
Rozdzielnicę należy instalować w miejscach pozbawionych gazów wybuchowych lub żrących oraz silnych wstrząsów i uderzeń. The poziom skażenia środowiska nie powinien przekraczać poziomu III zgodnie z GB/T 5582. Specjalne warunki pracy należy zgłosić producentowi przed rozpoczęciem produkcji, aby można było wybrać odpowiednią konfigurację sprzętu potwierdzone.
Jednostka C jest przeznaczona do przełączania obciążenia średniego napięcia i sterowania dystrybucją. Zapewnia praktyczne konfiguracja dla zastosowań liniowych i sieciowych, gdzie wymagane jest niezawodne przełączanie obciążenia bez konieczności stosowania układ zabezpieczający oparty na wyłączniku automatycznym.
Jednostka F łączy w sobie rozłącznik obciążenia z bezpiecznikami, aby zapewnić funkcje przełączania i zabezpieczenia. Jest to szczególnie nadaje się do zastosowań w polach transformatorowych, gdzie wymagane są kompaktowe urządzenia i skuteczna ochrona przed zwarciami wymagane.
Jednostka V wykorzystuje wyłącznik automatyczny do zastosowań wymagających bardziej kompleksowych funkcji przełączania i zabezpieczeń. Nadaje się do systemów dystrybucji średniego napięcia, w których występuje przerwa w obwodzie i koordynacja zabezpieczeń ważne wymagania.
| NIE. | Rzeczy | Jednostka | Zespół wyłącznika obciążenia | jednostka kombinowana | Zespół wyłącznika automatycznego |
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 |
| 4 | Znamionowy poziom izolacji – 1 min. Napięcie wytrzymywane częstotliwości – międzyfazowe, uziemienie | kV | 42/65 | 42/65 | 42/65 |
| Znamionowy poziom izolacji — 1 min. Odległość izolacyjna wytrzymywana przy częstotliwości | kV | 48/79 | 48/79 | 48/79 | |
| Znamionowy poziom izolacji — 1 min. Napięcie wytrzymywane częstotliwości — obwód sterujący i pomocniczy | kV | 2/2 | 2/2 | 2/2 | |
| Znamionowy poziom izolacji — napięcie wytrzymywane impulsem świetlnym — międzyfazowe, uziemienie | kV | 75/125 | 75/125 | 75/125 | |
| Znamionowy poziom izolacji — odległość izolująca od impulsu świetlnego | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 |
| 12 | Mechaniczny rozłącznik/wyłącznik obciążenia użytkowego | Czasy | 10000 | 10000 | 20000 |
| Trwałość mechaniczna – wyłącznik uziemiający/izolujący | Czasy | 5000 | 5000 | 5000 | |
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopień ochrony IP – szafka | IP4X | IP4X | IP4X | |
| Stopień ochrony IP – Zbiornik gazu | IP67 | IP67 | IP67 |
Rozdzielnica w izolacji gazowej Usune 24kV może być stosowana w zakładach przemysłowych, gdzie niezawodne przełączanie średniego napięcia i ochrona jest niezbędna do ciągłej produkcji. Kompaktowa obudowa pomaga zoptymalizować przestrzeń w pomieszczeniu elektrycznym, podczas gdy konfiguracje C, F i V umożliwiają dopasowanie sprzętu do różnych zasilaczy i transformatorów wymagania.
Jednostki F i V można skonfigurować do zastosowań w transformatorach i polach zasilających, w których występują funkcje zabezpieczeń i przełączania muszą być zintegrowane z kompaktowym systemem średniego napięcia. Zamknięta konstrukcja pomaga również chronić wnętrze składników przed zanieczyszczeniem środowiska.
Podstacje miejskie, obiekty komercyjne i projekty infrastrukturalne często mają rygorystyczne wymagania dotyczące sprzętu rozmiar i niezawodność działania. Kompaktowa konstrukcja rozdzielnicy w izolacji gazowej Usune 24kV sprawia, że nadaje się ona do: projekty, w których przestrzeń instalacyjna jest ograniczona i wymagana jest niezawodna dystrybucja średniego napięcia.
Rozdzielnica w izolacji gazowej ma zamkniętą i zwartą konstrukcję, umożliwiającą wymagane przełączanie i ochronę funkcje, które można zintegrować na mniejszej powierzchni instalacyjnej. Ogólnie rzecz biorąc, tradycyjne rozdzielnice w izolacji powietrznej wymaga większych odstępów elektrycznych, co skutkuje większymi wymaganiami przestrzennymi.
Zamknięta konstrukcja rozdzielnicy izolowanej gazem Usune zmniejsza bezpośrednie narażenie wewnętrznych elementów elektrycznych na kurz, wilgoć i zanieczyszczenia zewnętrzne. Tradycyjny sprzęt izolowany powietrzem jest w większym stopniu zależny od otaczające środowisko instalacji i mogą wymagać dodatkowej ochrony środowiska w wymagających lokalizacjach.
Jednostki C, F i V umożliwiają klientom wybór różnych funkcji przełączania i zabezpieczeń w zależności od ich potrzeb wymagania dotyczące dystrybucji. To modułowe podejście zapewnia większą elastyczność niż stosowanie pojedynczej rozdzielnicy stacjonarnej konfiguracja dla różnych zastosowań.
Rozdzielnica w izolacji gazowej Usune 24kV została zaprojektowana w nawiązaniu do obowiązujących chińskich norm dla średniego napięcia rozdzielnic i urządzeń elektrycznych, w tym GB 3804-2004 dla rozłączników wysokiego napięcia prądu przemiennego, GB 1984-2014 dla wyłączniki automatyczne wysokiego napięcia prądu przemiennego, GB 16926-2009 dla kombinacji rozłączników i bezpieczników wysokiego napięcia prądu przemiennego oraz GB 1985-2014 do rozłączników izolacyjnych i uziemiających prądu przemiennego wysokiego napięcia.
Sprzęt odnosi się również do normy GB 3906-2006 dotyczącej rozdzielnic i sterownic w obudowach metalowych 3,6 kV–40,5 kV prądu przemiennego, GB/T 11022-2011 w sprawie wspólnych wymagań technicznych dotyczących rozdzielnic i sterownic wysokiego napięcia, GB 4208-2008 w sprawie obudów ochrony, GB/T 5582-1993 dla poziomów zanieczyszczeń izolacji zewnętrznej i DL/T 404-2007 dla rozdzielnic prądu przemiennego w obudowach metalowych i aparatura sterownicza.
Inne obowiązujące wymagania obejmują GB/T 13384-2008 dotyczące warunków technicznych produktów mechanicznych i elektrycznych, GB 191-2008 w sprawie oznaczeń opakowań i transportu oraz GB 311.1-2012 w sprawie koordynacji izolacji urządzeń wysokiego napięcia urządzenia przesyłowe i dystrybucyjne. Ostateczne obowiązujące standardy należy potwierdzić w zależności od produktu konfiguracja i rynek docelowy.
Rozdzielnice średniego napięcia Usune znalazły zastosowanie w projektach przemysłowych, takich jak zakłady chemiczne i produkcyjne udogodnienia. Klienci skupiają się na stabilnej pracy, kompaktowej instalacji i niezawodnej ochronie. The szczelna, izolowana gazowo konstrukcja pomaga zmniejszyć wpływ kurzu, wilgoci i warunków środowiskowych, wspierając długoterminowa niezawodność sprzętu.
Produkty Usune zostały dostarczone na potrzeby projektów infrastrukturalnych i energetycznych, m.in. elektrowni wodnych, ropy naftowej projekty obiektów magazynowych i transportowych. Klienci cenią sobie elastyczną konfigurację funkcjonalną C, F i V, co pozwala na dostosowanie rozdzielnicy do różnych wymagań dotyczących łączenia, zabezpieczeń i dystrybucji.
Bazując na zastosowaniach projektowych, klienci cenią rozdzielnicę Usune przede wszystkim za jej kompaktową konstrukcję i niezawodność wydajność izolacji, elastyczna konfiguracja i niskie wymagania konserwacyjne. Pomaga w tym modułowa struktura klienci wybierają odpowiednie rozwiązania w zależności od różnych systemów dystrybucji średniego napięcia.
Zhejiang Usune Electric Co., Ltd. ustanowiła kompleksowy system zarządzania jakością zgodny z normą ISO 9001 Jakość System Zarządzania, System Zarządzania Środowiskowego ISO 14001 i Zarządzanie Bezpieczeństwem i Higieną Pracy ISO 45001 Systemu.
Aby spełnić różne wymagania rynkowe, rozdzielnica w izolacji gazowej Usune 24kV przeszła odpowiedni standard IEC i GB testów i uzyskał certyfikat CE. Produkty są wytwarzane zgodnie ze ścisłymi procedurami kontroli jakości niezawodna wydajność, bezpieczeństwo i zgodność w globalnych zastosowaniach dystrybucji energii średniego napięcia.
Określony zakres temperatur otoczenia wynosi od -40°C do +50°C, a średnia temperatura w ciągu 24 godzin nie przekracza 35°C.
Podana wilgotność względna wynosi nie więcej niż 95% w ciągu 24 godzin i nie więcej niż 90% w ujęciu miesięcznym. The sprzęt powinien być instalowany w środowisku wolnym od gazów wybuchowych lub żrących i w określonym zakresie poziom zanieczyszczenia.
Tak. Jednostki funkcjonalne C, F i V można dobierać w zależności od sieci dystrybucyjnej klienta, przełączania i wymagania ochronne. W przypadku specjalnych środowisk operacyjnych klienci powinni wcześniej zapewnić odpowiednie warunki zamówienia, aby Usune mógł ocenić odpowiednią konfigurację.
Projekt produktu nawiązuje do obowiązujących norm GB i DL/T, w tym wymagań dotyczących rozłączników obciążenia, wyłączniki automatyczne, kombinacje bezpieczników, rozdzielnice w obudowach metalowych, ochrona obudów, koordynacja izolacji i ogólne wymagania techniczne dotyczące rozdzielnic wysokiego napięcia.
Zhejiang Usune Electric Co., Ltd. dostarcza sprzęt elektryczny średniego napięcia dla różnych rozdziałów mocy wymagania. Rozdzielnica w izolacji gazowej 24 kV łączy w sobie zwartą, zamkniętą konstrukcję z elastycznymi C, F i V jednostki funkcjonalne, umożliwiające klientom konfigurowanie sprzętu zgodnie ze specyficznymi wymaganiami sieci.
Usune obsługuje również komunikację techniczną w przypadku specjalnych warunków pracy. Do zastosowań wymagających wysokich wysokość, ekstremalne temperatury lub inne niestandardowe warunki środowiskowe, klienci mogą podać szczegóły projektu przed złożeniem zamówienia, aby można było właściwie ocenić konfigurację sprzętu i parametry pracy.
