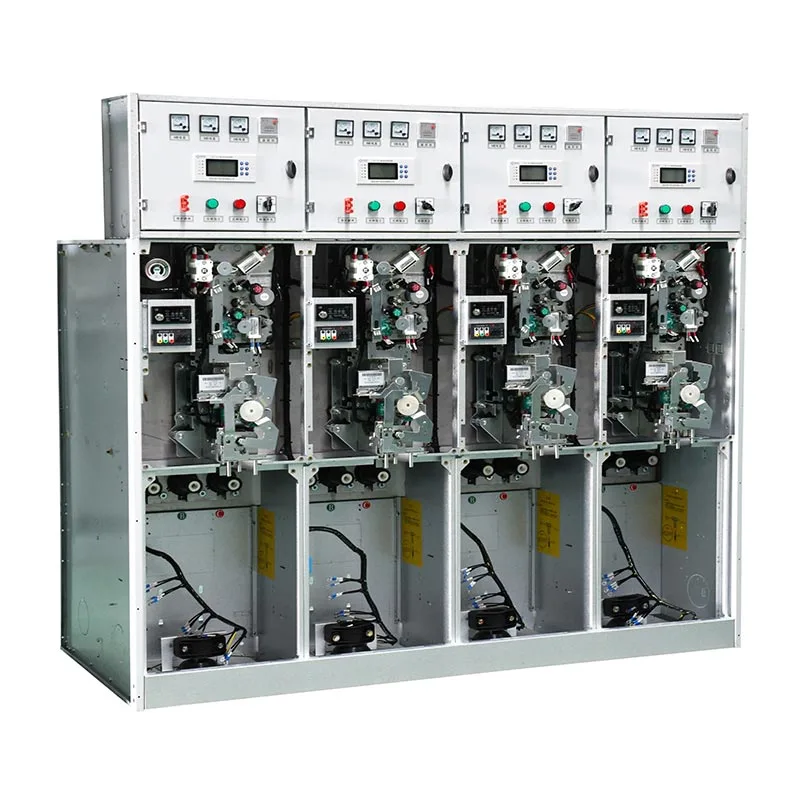

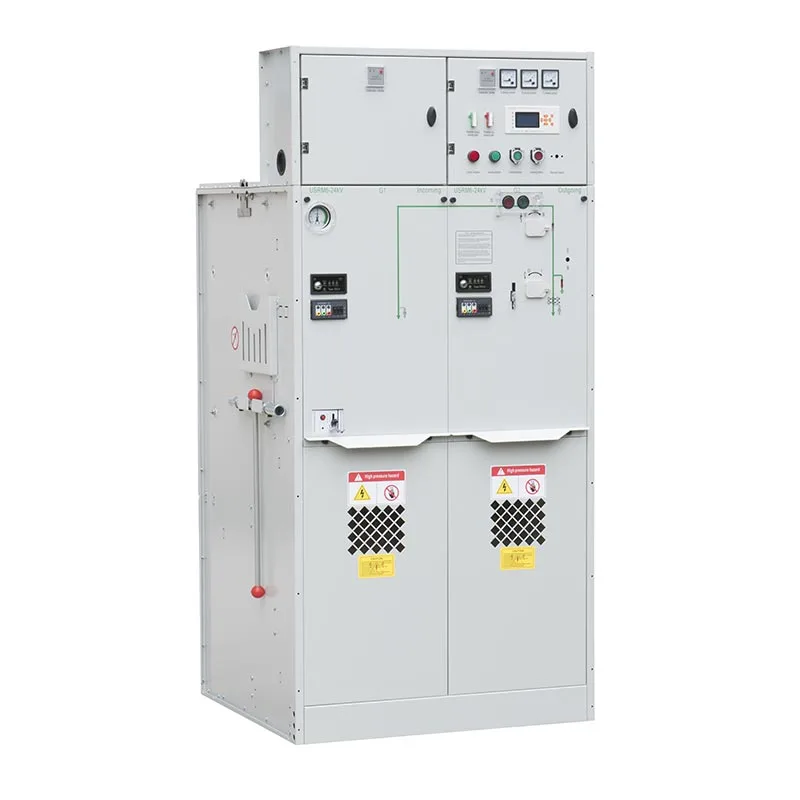

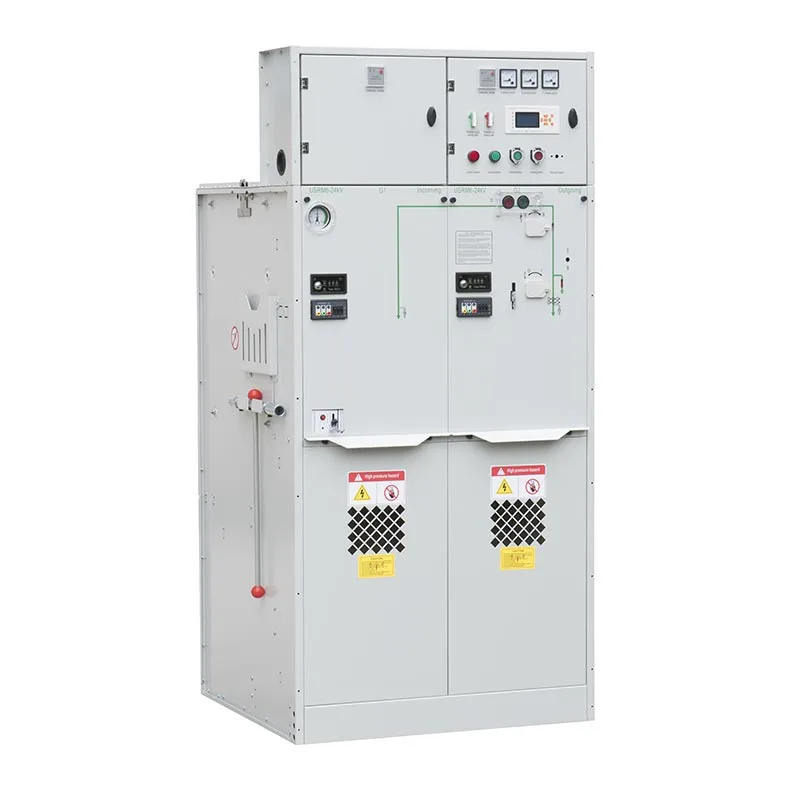

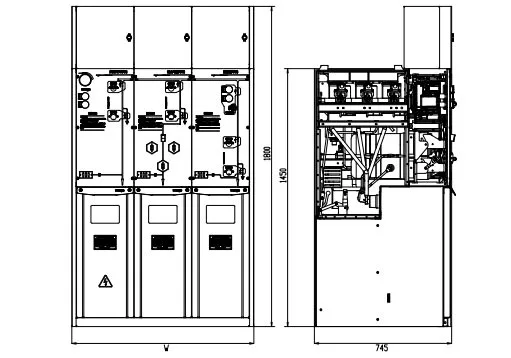

Z całkowicie izolowanym i zamkniętym obwodem pierwotnym, zbiornikiem gazu ze stali nierdzewnej IP67, systemem szyn zbiorczych z możliwością rozbudowy i niezawodny mechanizm operacyjny, rozdzielnica w izolacji gazowej Usune 630A nadaje się do zakładów przemysłowych, transformatorów podstacje, główne sieci pierścieniowe, obiekty komercyjne i projekty infrastrukturalne wymagające zwartej instalacji, bezpieczeństwa i długoterminowa niezawodność są ważne.
Różne projekty dystrybucji energii wymagają różnych funkcji przełączania, zabezpieczeń i pomiarów. USRM6 Seria umożliwia łączenie modułów C, F, V, M i PT zgodnie z rzeczywistym projektem sieci. Do sześciu standardowych Jednostki funkcjonalne można zintegrować w jednym zbiorniku gazu izolacyjnego SF6, natomiast jednostki rozszerzalne można poprzez nie podłączyć w pełni izolowane i zamknięte złącza szyn zbiorczych.
Konfiguracja 630A jest przeznaczona do systemów rozdzielczych średniego napięcia wymagających wyższego natężenia prądu zdolność. Można go skonfigurować dla linii zasilających i odpływowych, połączeń transformatorowych, sieci pierścieniowych i innych ustalenia dotyczące dystrybucji zgodnie z instalacją elektryczną klienta.
Główna szyna zbiorcza i główne elementy przełączające są zamknięte w spawanym zbiorniku gazu ze stali nierdzewnej o stopniu ochrony IP67 ochrona. Taka struktura pomaga izolować wewnętrzne elementy elektryczne od kurzu, wnikania wody, kondensacji i inne zewnętrzne wpływy środowiska, dzięki czemu rozdzielnica nadaje się do wymagających środowisk instalacyjnych.
Obwód pierwotny jest zamknięty wewnątrz zbiornika gazu i podłączony do obwodów zewnętrznych za pomocą izolowanych przepustów oraz w pełni izolowane, rozłączne złącza, redukujące bezpośrednie narażenie na elementy pod napięciem. System również zawiera urządzenie nadmiarowe ciśnienia, kanał odprowadzający ciśnienie i mechaniczny system blokujący, który pomaga zmniejszyć ryzyko operacyjne i zapobiec nieprawidłowym operacjom łączeniowym.
Usune niezależnie opracowuje i projektuje sprężynowy mechanizm napędowy dla serii USRM6. Mechanizm jest kontrolowane poprzez procesy projektowania, produkcji i rozruchu w celu poprawy spójności mechanicznej, stabilność działania i długoterminową niezawodność.
Jednostka C jest przeznaczona do przełączania obciążenia i sterowania dystrybucją. Nadaje się do podajnika przychodzącego i wychodzącego zastosowaniach i systemach sieci pierścieniowych, gdzie wymagane jest niezawodne przełączanie obciążenia.
Jednostka F łączy w sobie rozłącznik obciążenia z bezpiecznikami, aby zapewnić funkcje przełączania i zabezpieczenia. Jest to szczególnie nadaje się do zastosowań w polach transformatorowych wymagających kompaktowych urządzeń zabezpieczających.
Jednostka V wykorzystuje wyłącznik automatyczny do zastosowań wymagających kompleksowych funkcji przełączania i zabezpieczeń. To jest nadaje się do linii zasilających i punktów dystrybucyjnych, gdzie ważne jest przerwanie obwodu i koordynacja zabezpieczeń.
Jednostka M zapewnia dedykowaną konfigurację dla wymagań związanych z pomiarami elektrycznymi i pomiarami. To może być zintegrowany z innymi modułami funkcjonalnymi, tworząc kompletny system dystrybucji średniego napięcia.
Jednostka PT jest przeznaczona do pomiaru napięcia szyn zbiorczych i związanych z tym wymagań monitorowania. Można to łączyć z inne moduły zgodnie z projektem instalacji elektrycznej.
| NIE. | Rzeczy | Jednostka | Zespół wyłącznika obciążenia | jednostka kombinowana | Zespół wyłącznika automatycznego |
| 1 | Napięcie znamionowe | kV | 24.12 | 24.12 | 24.12 |
| 2 | Częstotliwość znamionowa | Hz | 50 | 50 | 50 |
| 3 | Prąd znamionowy | A | 630 | 125 (w zależności od prądu bezpiecznika) | 630 |
| 4 | Znamionowy poziom izolacji – 1 min. Napięcie wytrzymywane częstotliwości – międzyfazowe, uziemienie | kV | 42/65 | 42/65 | 42/65 |
| Znamionowy poziom izolacji — 1 min. Odległość izolacyjna wytrzymywana przy częstotliwości | kV | 48/79 | 48/79 | 48/79 | |
| Znamionowy poziom izolacji — 1 min. Napięcie wytrzymywane częstotliwości — obwód sterujący i pomocniczy | kV | 2/2 | 2/2 | 2/2 | |
| Znamionowy poziom izolacji — napięcie wytrzymywane impulsem świetlnym — międzyfazowe, uziemienie | kV | 75/125 | 75/125 | 75/125 | |
| Znamionowy poziom izolacji — odległość izolująca od impulsu świetlnego | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Znamionowy prąd zwarciowy wytrzymywany | kA/s | 25/4 | —— | 25/4 |
| 6 | Znamionowy prąd szczytowy wytrzymywany | kA | 63 | —— | 63 |
| 7 | Znamionowy prąd załączania zwarcia | kA | 63 | Ograniczone przez bezpiecznik HV | 63 |
| 8 | Znamionowy prąd wyłączalny zwarciowy | kA | —— | Ograniczone przez bezpiecznik HV | 25/25 |
| 9 | Znamionowy prąd transmisji | A | —— | 1700/1400 | —— |
| 10 | Znamionowy prąd wyłączający obciążenie czynne | A | 630 | —— | —— |
| 11 | Znamionowy prąd wyłączalny w pętli zamkniętej | A | 630 | —— | 630 |
| 12 | Mechaniczny rozłącznik/wyłącznik obciążenia użytkowego | Czasy | 10000 | 10000 | 20000 |
| Trwałość mechaniczna – wyłącznik uziemiający/izolujący | Czasy | 5000 | 5000 | 5000 | |
| 13 | Rezystancja obwodu | μΩ | ≤150 | —— | ≤150 |
| 14 | Znamionowe ciśnienie ładowania (ciśnienie manometryczne 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Względny roczny wskaźnik wycieku gazu | % | 0.05 | 0.05 | 0.05 |
| 16 | Stopień ochrony IP – szafka | IP4X | IP4X | IP4X | |
| Stopień ochrony IP – Zbiornik gazu | IP67 | IP67 | IP67 |
Główną zaletą serii USRM6 jest możliwość dostosowania się do różnych struktur sieci dystrybucyjnej. Klienci można używać jednostek C do przełączania obciążenia, jednostek F do ochrony transformatora, jednostek V, gdzie występuje ochrona wyłącznika automatycznego wymagane, oraz jednostki M lub PT, gdy potrzebny jest pomiar i pomiar napięcia.
W przypadku zastosowań w sieciach głównych pierścieniowych można łączyć różne moduły w celu utworzenia głównej szafy pierścieniowej. Kiedy przyszła rozbudowa jest wymagane, w pełni izolowane i zamknięte łączniki szyn zbiorczych umożliwiają podłączenie dodatkowych jednostek bez zmiany podstawowa platforma rozdzielnicy.
Zbiornik gazu ze stali nierdzewnej zapewnia stopień ochrony IP67, zapobiegając przedostawaniu się kurzu i wody do zbiornika podstawowego przedział sprzętowy. Zamknięta konstrukcja zapewnia także krótkotrwałą ochronę przed zalaniem i kondensacją.
Konstrukcja ta jest cenna dla zakładów przemysłowych, podstacji podziemnych i innych miejsc, w których występuje wilgoć, kurz lub zanieczyszczenie środowiska może mieć wpływ na konwencjonalny sprzęt elektryczny.
| Kluczowa uwaga | Rozdzielnica w izolacji gazowej Usune 630A | Konwencjonalna rozdzielnica w izolacji powietrznej |
| Obwód pierwotny | Całkowicie zamknięty w zbiorniku gazu | Bardziej wystawiony na działanie otaczającego środowiska |
| Ochrona | Zbiornik gazu IP67 | Bardziej zależne od warunków instalacji |
| Konfiguracja | Kombinacja modułowa C/F/V/M/PT | Zwykle stała konfiguracja szafy |
| Ekspansja | Możliwość rozbudowy izolowanego połączenia szyn zbiorczych | Może wymagać dodatkowej przestrzeni instalacyjnej |
| Instalacja | Zwarta konstrukcja | Generalnie wymaga większego prześwitu |
| Możliwość dostosowania do środowiska | Ograniczony wpływ kurzu i wilgoci | Bardziej zależny od warunków otoczenia |
| Bezpieczeństwo | Zamknięty obwód pierwotny i blokada mechaniczna | Ochrona zależy od konstrukcji sprzętu |
W przypadku fabryk z wieloma zasilaczami i połączeniami transformatorowymi klienci mogą łączyć jednostki C, F i V zgodnie z różne funkcje obwodu. Modułowa budowa upraszcza konfigurację systemu, natomiast zamknięta podstawowa Obwód zapewnia niezawodną pracę w środowiskach przemysłowych.
Tam, gdzie przestrzeń instalacyjna jest ograniczona, zwarta konstrukcja w izolacji gazowej umożliwia przełączanie, zabezpieczanie i pomiary funkcje, które można zintegrować na mniejszej powierzchni. Jeśli projekt wymaga dedykowanych jednostek, można dodać jednostki M i PT funkcje pomiarowe.
W przypadku zastosowań w sieciach pierścieniowych można połączyć wiele modułów funkcjonalnych w celu utworzenia głównej szafy pierścieniowej. The rozszerzalny system szyn zbiorczych zapewnia dodatkową elastyczność, gdy sieć dystrybucyjna wymaga przyszłej rozbudowy.
Klient produkcyjny wybrał rozdzielnicę w izolacji gazowej Usune 630A do modernizacji dystrybucji średniego napięcia. The klient skupił się na kompaktowej instalacji, niezawodnym działaniu i przyszłej rozbudowie. Po aplikacji klient docenili modułową konfigurację C/F/V/M/PT, która uprościła integrację systemu i poprawiła przestrzeń wykorzystanie.
W przypadku projektu głównej dystrybucji pierścieniowej klient potrzebował elastycznych funkcji przełączania i zabezpieczeń. USRM6 Seria spełniła wymagania dzięki rozszerzalnym kombinacjom modułów i izolowanym połączeniom szyn zbiorczych. Klient docenił jego stabilną pracę, zwartą konstrukcję i wygodną możliwość rozbudowy systemu.
Klient działający w środowisku o dużej wilgotności wybrał rozdzielnicę Usune w izolacji gazowej ze względu na stopień ochrony IP67 zamknięta konstrukcja zbiornika gazu. Klient docenił lepszą ochronę przed wilgocią, kondensacją i czynnikami zewnętrznymi zanieczyszczeń, co pomaga zmniejszyć wymagania konserwacyjne.
Zhejiang Usune Electric Co., Ltd. posiada ustanowione systemy zarządzania zgodne z Systemem Zarządzania Jakością ISO 9001, ISO System Zarządzania Środowiskowego 14001 i System Zarządzania Bezpieczeństwem i Higieną Pracy ISO 45001.

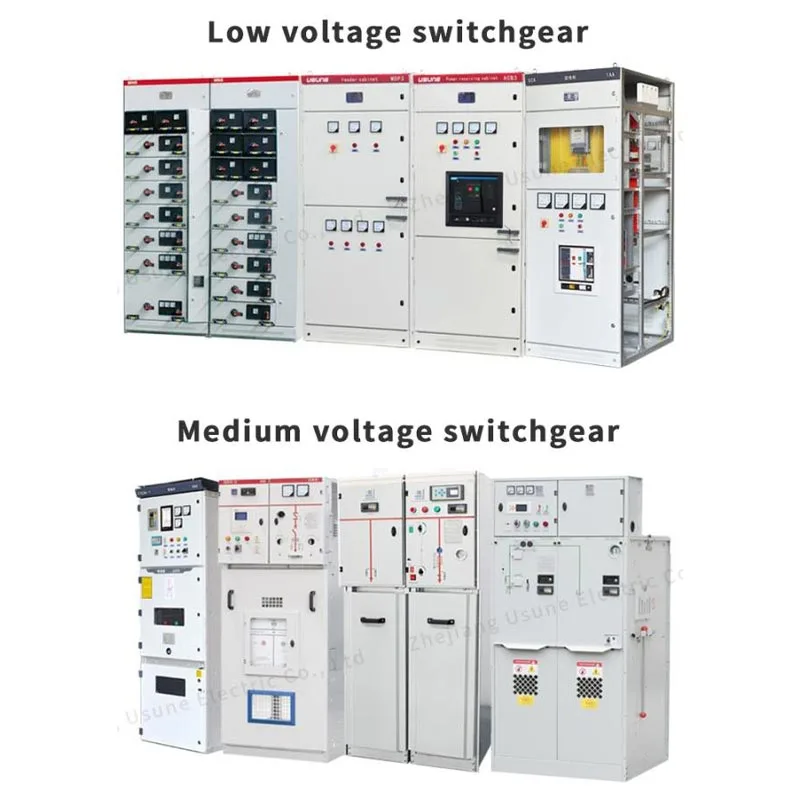

Aby sprostać różnym wymaganiom rynku międzynarodowego, rozdzielnice średniego napięcia firmy Usune zostały poddane odpowiednim testom Badania typu według norm IEC i GB, a odpowiednie produkty uzyskują certyfikat CE. Te certyfikaty i jakość systemy zarządzania wspierają stałą jakość produkcji i zapewniają klientom dokumentację techniczną ewaluacja i zakup projektów.
Zhejiang Usune Electric Co., Ltd. łączy w sobie modułową konstrukcję rozdzielnicy, całkowicie zamkniętą izolację gazową IP67, elastyczność konfiguracje funkcjonalne i zarządzanie jakością w celu zapewnienia niezawodnych rozwiązań dystrybucji średniego napięcia.
Klientom kupującym rozdzielnicę elektryczną 630A w izolacji gazowej firma Usune może zapewnić odpowiednie konfiguracje zgodnie z funkcjami przełączania, wymaganiami dotyczącymi zabezpieczeń, potrzebami pomiarowymi, układem szyn zbiorczych i instalacją warunki. Dzięki temu klienci mogą zbudować kompaktowy i elastyczny system rozdzielnic dostosowany do ich rzeczywistej mocy wymagania dotyczące dystrybucji.
630A odnosi się do konfiguracji prądu znamionowego rozdzielnicy. Rzeczywisty prąd roboczy, poziom napięcia i konfigurację elektryczną należy dobrać odpowiednio do systemu dystrybucji i projektu klienta wymagania.
System obsługuje C zespół rozłącznika obciążenia, F rozłącznik obciążenia + zespół kombinacji bezpieczników, V zespół wyłącznika automatycznego, M Jednostka pomiarowa i jednostka PT szyny zbiorczej PT. Moduły te można łączyć w zależności od wymaganego rozdziału mocy funkcje.
W jednym zbiorniku gazu izolacyjnego SF6 można utworzyć do sześciu standardowych modułów modułowych. Dostępne są również konfiguracje rozszerzalne dostępne poprzez w pełni izolowane i zamknięte złącza szyn zbiorczych.
Zbiornik gazu posiada stopień ochrony IP67, co pomaga chronić obwód pierwotny przed kurzem, wnikaniem wody, kondensacją i krótkotrwałymi powodziami.
