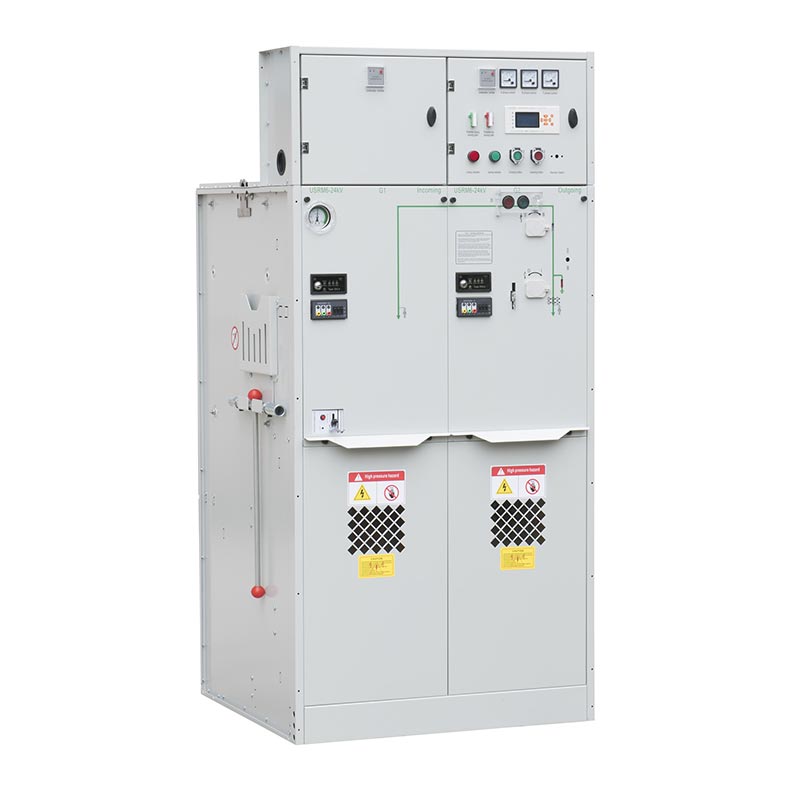

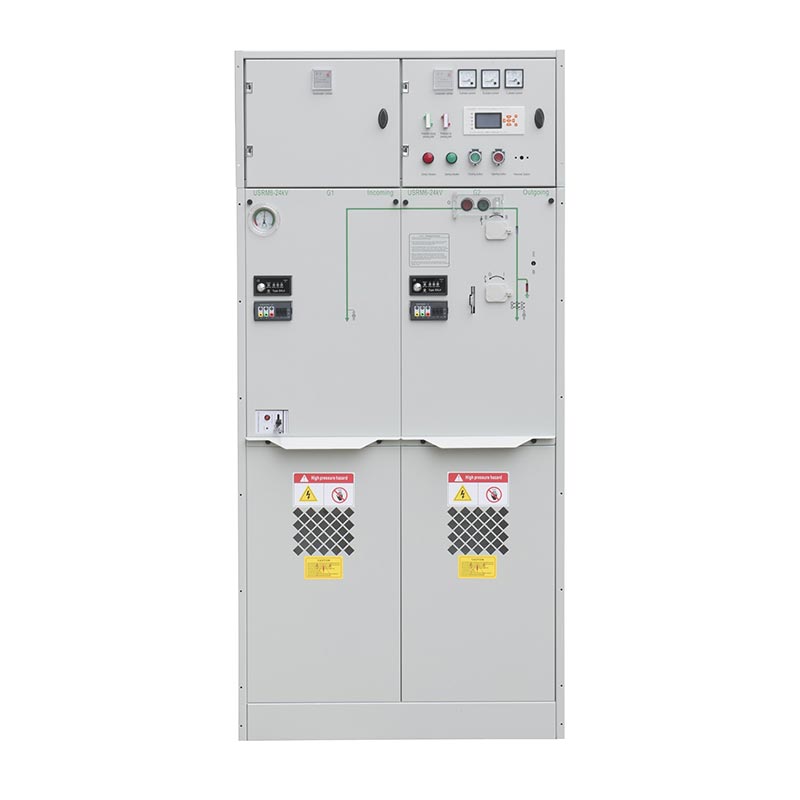

Rozdzielnica w izolacji gazowej Sf6 serii USRM6 to w pełni izolowany system opracowany niezależnie przez USUNE. Jego główny działanie przełącznika obwodu i wszystkie elementy elektryczne są uszczelnione i izolowane sprężonym gazem SF6. w pełni Zamknięta konstrukcja chroni całe urządzenie przed wpływami środowiska zewnętrznego, skutecznie zapewniając jego działanie niezawodność i bezpieczeństwo personelu, osiągając bezobsługową pracę w całym cyklu życia. Produkt przyjmuje standardową jednostkę modułową i konstrukcję modułową o stałej kombinacji, obsługując wybór głównych szyn zbiorczych z możliwością rozbudowy. Osiąga pełną modułowość, pełną izolację i pełną obudowę, zapewniając wysoką niezawodność i bezpieczeństwo przy jednoczesnym spełnieniu wymagań elastyczne i kompaktowe wymagania dotyczące rozdzielnic węzłów sieci energetycznej, użytkowników końcowych i podstacji wtórnych poprzez bogate kombinacje modułów.
Integracja wielu modułów funkcjonalnych, takich jak moduły przełączników obciążenia (C), przełączniki obciążenia + zespoły bezpieczników (F), obwód zespoły wyłącznikowe (V), zespoły pomiarowe (M) i zespoły szyn zbiorczych PT (PT), można je dowolnie łączyć w zespoły główne pierścieniowe, elastycznie dostosowując się do różnych scenariuszy dystrybucji energii i potrzeb użytkowników, znacznie ulepszając produkt stosowalność i elastyczność.
Sekcja głównego obwodu rozdzielnicy w izolacji gazowej Sf6 (główna szyna zbiorcza) i wydajność przełącznika są zamknięte w spawana skrzynka gazowa ze stali nierdzewnej. Obwód główny jest podłączony do zewnątrz poprzez przepust skrzynki gazowej zgodny z Normy DIN47636. Kable przychodzące i wychodzące są łączone za pomocą całkowicie izolowanych, zamkniętych, odłączanych złączy. The Skrzynia gazowa posiada stopień ochrony IP67, skutecznie izolując środowisko zewnętrzne i zapewniając krótkotrwałe zalanie i zabezpieczenie przed kondensacją, zapewniające stabilną pracę nawet w trudnych warunkach.
Można go łączyć z różnymi standardowymi jednostkami modułowymi, tworząc standardowy, stały pierścień typu szafkowego, bez możliwości rozbudowy przełącznik sieciowy (pojedynczą skrzynkę gazową w izolacji SF6 można połączyć z maksymalnie 6 jednostkami). Można go również łączyć z różne moduły tworzące rozszerzalne jednostki, uzyskując różne formy kombinacji dzięki dedykowanej, w pełni izolowanej szynie zbiorczej złącza spełniające potrzeby w zakresie dystrybucji energii w różnych regionach, typach i klientach.
Główne elementy obwodu i działanie przełącznika są zamknięte w skrzynce gazowej ze stali nierdzewnej, podłączonej do na zewnątrz za pomocą tulei, aby uniknąć bezpośredniego kontaktu z częściami pod napięciem. Wyposażone w niezawodne urządzenia ograniczające ciśnienie i kanały, skutecznie chroni bezpieczeństwo personelu i sprzętu w razie wypadków. Kompleksowa mechanika urządzenie blokujące minimalizuje ryzyko nieprawidłowego działania, dodatkowo zwiększając bezpieczeństwo i niezawodność.
Rozdzielnica w izolacji gazowej SF6 jest wyposażona w samodzielnie opracowany i zaprojektowany mechanizm sprężynowy. Przez kompleksowa kontrola jakości od projektu po produkcję i docieranie, gwarantuje niezawodność i stabilność mechanizmu zapewnione, zapewniając wysokiej jakości rozwiązanie mechanizmu operacyjnego dla serii USRM6 i podobnych w izolacji gazowej SF6 rozdzielnica.
- Glinpostawa: ≤4000 m (W przypadku wysokości powyżej 1000 m należy wcześniej powiadomić dostawcę w celu dostosowania ciśnienia napełniania; w przypadku wysokości powyżej 2000 m należy wyregulować ciśnienie, aby wyeliminować przepięcie w szafie.)
- Temperatura otoczenia: Maksymalnie +50℃, Minimum -40℃, średnia 24-godzinna temperatura nie przekraczająca 35℃
- Wilgotność otoczenia: wilgotność względna dobowa nie przekraczająca 95%, miesięczna wilgotność względna nie przekraczająca 90%
- Środowisko instalacji: Brak gazów wybuchowych lub żrących w otaczającym środowisku; brak silnych wibracji i uderzeń w miejscu instalacji; poziom zanieczyszczenia nieprzekraczający klasy III zgodnie z normą GB/T5582.
Ściśle przestrzega wielu norm krajowych i branżowych, takich jak GB3804-2004 i GB1984-2014, aby zapewnić produkt profesjonalizm i autorytet, spełniający potrzeby różnych scenariuszy użytkowania.
Rozdzielnica izolowana gazem Sf6 integruje wiele funkcji i może pochwalić się takimi zaletami, jak mały rozmiar, bezobsługowa praca i brak wpływu zewnętrznych czynników środowiskowych na obwód główny. Jest to szczególnie odpowiednie do trudnych warunków, takich jak lokalizacje pod ziemią, na dużych wysokościach i na wybrzeżach, i jest szeroko stosowany w przemyśle i przedsiębiorstwa wydobywcze, koleje, lotniska, centra miast i obszary mieszkalne w Chinach i na całym świecie, zapewniając stabilne i niezawodne wsparcie zasilania dla różnych systemów dystrybucji energii.
Wszystkie przełączniki należy obsługiwać za pomocą pasującego uchwytu. Przełączniki obciążenia/przełączniki próżniowe i odpowiednie uziemienie przełączniki są blokowane mechanicznie i można dodać dodatkowe kłódki, aby zapobiec przypadkowemu uruchomieniu. W uziemnikach zastosowano mechanizm szybkiego działania: obrót rączki w kierunku zgodnym z ruchem wskazówek zegara powoduje zamknięcie obwodu, obrót w kierunku przeciwnym do ruchu wskazówek zegara otwiera je. Przed otwarciem lub zamknięciem zespołu lub obwodu zespołu rozłącznika obciążenia z bezpiecznikami wyłącznika, energia musi być magazynowana. Po zakończeniu magazynowania energii naciśnij zielony przycisk, aby otworzyć lub zamknąć obwód. Produkt wyposażony jest w pięć funkcji blokady bezpieczeństwa; operacje zasilania i odłączania muszą ściśle przestrzegać specyfikacji.
Rozdzielnica w izolacji gazowej Sf6 jest wyposażona w pierścienie do podnoszenia do podnoszenia i obsługi wózkiem widłowym. Po otrzymaniu sprawdzić pod kątem uszkodzeń powstałych podczas transportu; wszelkie uszkodzenia należy natychmiast zgłosić przewoźnikowi. Po rozpakowaniu, sprawdź integralność uchwytu roboczego, upewnij się, że wskazówka manometru znajduje się w zielonej strefie i wykonaj testy funkcjonalne części mechanicznych. Wszelkie wady lub zaniechania należy niezwłocznie zgłosić dostawcy. Przed instalacji i użytkowania, przechowywać w suchym, wentylowanym miejscu i odpowiednio przykrytym.
Wszystkie elementy rozdzielnicy w izolacji gazowej Sf6 są bezobsługowe w określonym okresie użytkowania. Gaz zbiornik wykonany jest ze stali nierdzewnej; uszkodzone tablice przyrządów należy natychmiast naprawić farbą pod kątem korozji ochrona. Zewnętrznie zamontowane części mechaniczne ułatwiają obsługę i wymianę; ochrona przed korozją i przed wysyłką zastosowano smarowanie. W ekstremalnych warunkach części obrotowe wymagają regularnej kontroli i konserwacji oraz, w razie potrzeby, wymiany. W normalnych warunkach pracy nie są wymagane żadne specjalne kontrole wymagane; przed rozpoczęciem pracy upewnij się, że wskazówka manometru znajduje się w zielonej strefie.
Posiada funkcje wykrywania komponentów linii pod napięciem i weryfikacji fazy. Blokada elektryczna i dopasowanie zamek magnetyczny zapobiega otwarciu drzwi przedziału kablowego, gdy kabel wejściowy jest pod napięciem, zapewniając bezpieczeństwo personelu.
W razie potrzeby można go wyposażyć we wskaźnik awarii panelu. W przypadku zwarcia międzyfazowego lub uziemienia personel może potwierdzić stan zasilania i obszar awarii za pomocą wskaźnika alarmu, szybko lokalizując punkt awarii. Alarm informacje mogą zostać przesłane do centrum monitorowania, aby pomóc personelowi patrolowemu w potwierdzeniu odcinka zawierającego usterkę i lokalizacja.
Cyfrowe urządzenie zabezpieczające i pomiarowe prądu i napięcia, odpowiednie do ochrony, pomiarów i sterowanie urządzeniami pierwotnymi, takimi jak linie i transformatory rozdzielcze. Może zastąpić tradycyjne elektromagnetyczne zabezpieczenie przekaźnika. Dzięki sieci terminali użytkownika może realizować uporządkowane wykrywanie zużycia energii, alarmowanie, sterowanie i inteligentny internet zasilania, poprawiający poziom inteligencji systemu dystrybucji energii.
Jako profesjonalny producent i dostawca rozdzielnic izolowanych gazem Sf6, firma Zhejiang Usien Electric Co., Ltd. jest zaangażowana w dostarczanie wysokiej jakości produktów serii USRM6 klientom na całym świecie. Prowadzimy kompleksową przedsprzedaż, system sprzedaży i obsługi posprzedażowej: przedsprzedaż obejmuje konsultacje techniczne i projektowanie rozwiązań; sprzedaż obejmuje wskazówki dotyczące instalacji i uruchomienie; a obsługa posprzedażna obejmuje terminową konserwację i dostawę części zamiennych. Nasz fabryka przestrzega zasady najwyższej jakości, ściśle kontrolując wszystkie aspekty produkcji, aby zapewnić zgodność produktów standardów i potrzeb użytkowników, starając się stać się zaufanym partnerem dla użytkowników w dziedzinie dystrybucji energii w Chinach i globalnie.
Fabryka, możemy zagwarantować, że nasza cena jest rozsądna i konkurencyjna.
Zwykle wycenę wyceniamy w ciągu 24 godzin od otrzymania zapytania.
Tak, oczywiście, akceptujemy OEM.
Czas realizacji uzależniony jest od zamawianej ilości, zazwyczaj w ciągu 15-20 dni od otrzymania płatności.
Wszystkie produkty zostaną sprawdzone, począwszy od akcesoriów, a przed opuszczeniem zostaną poddane rutynowym testom nasza fabryka.
Zrób zdjęcia lub nagraj film przedstawiający problemy z jakością i prześlij nam je w celu sprawdzenia i potwierdzenia, a my dokonamy satysfakcjonujące rozwiązanie dla ciebie w ciągu 1-3 dni.
12 miesięcy od daty wysyłki.
● Specjalizujemy się w tej dziedzinie od ponad 14 lat i posiadamy doświadczony zespół badawczo-rozwojowy zajmujący się projektowaniem
oraz prace rozwojowe dla każdego projektu w oparciu o specjalne wymagania klienta.
● Mamy niezwykle rygorystyczne procedury kontroli jakości, począwszy od komponentów po gotowe produkty.
● Stały okres produkcji w ciągu 15-20 dni.
● Posiadamy pełny zestaw raportów z testów produktów.
● Zapewnione rozwiązanie jednoetapowe.
