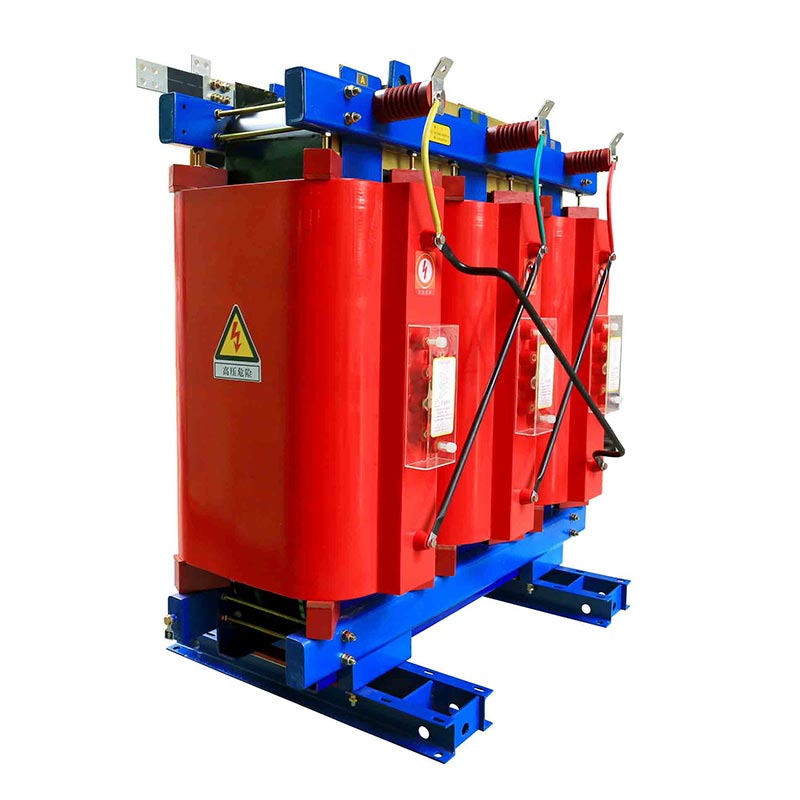

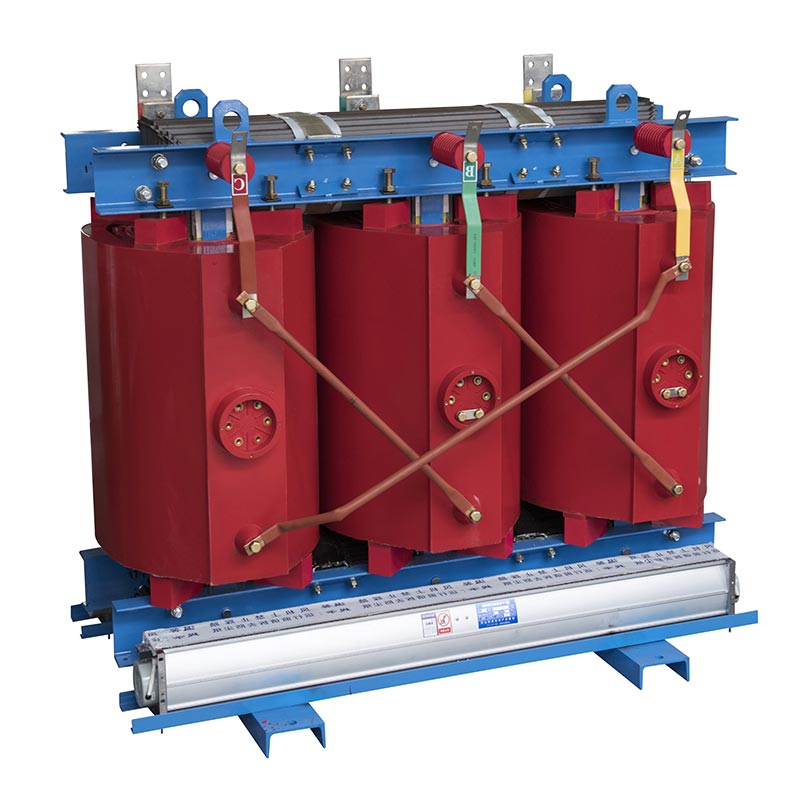

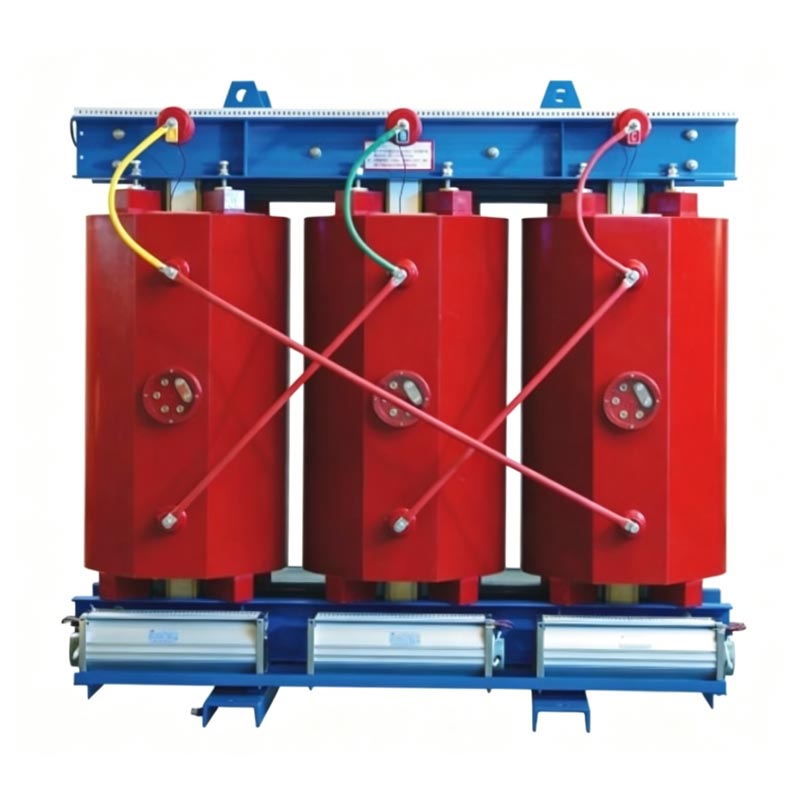

Trójfazowy transformator rozdzielczy z żywicy

Trójfazowy transformator dystrybucyjny z żywicy lanej jest podstawowym suchym urządzeniem do dystrybucji energii firmy Usune. Inaczej tradycyjne transformatory zanurzone w oleju, nie zawiera oleju izolacyjnego i wykorzystuje wysokotemperaturową żywicę epoksydową wężownice odlewane próżniowo, z powietrzem jako głównym czynnikiem izolacyjnym i chłodzącym. Produkt charakteryzuje się zwartą budową, doskonałe parametry bezpieczeństwa i mogą być instalowane bezpośrednio w pomieszczeniach zamkniętych, bez potrzeby stosowania dedykowanego zbiornika oleju ognioodporne urządzenia izolacyjne. Jest szeroko stosowany w różnych scenariuszach zasilania z rygorystycznym bezpieczeństwem, wymagania środowiskowe i niezawodność.

Jako producent głęboko zakorzeniony w branży elektrycznej, Usune wykorzystuje dojrzały chiński system łańcucha dostaw akumulacja technologiczna w celu stworzenia tego transformatora, równoważąc wydajność i koszty, aby zapewnić stabilne i wydajne rozwiązania w zakresie dystrybucji energii dla klientów na całym świecie.

Podstawowe funkcje

1. Ognioodporne i przeciwwybuchowe, bezpieczne i niezawodne

Trójfazowy transformator rozdzielczy z żywicy lanej wykorzystuje materiały izolacyjne odporne na wysokie temperatury i nie ma wewnętrzny olej izolacyjny, eliminujący ryzyko pożaru, eksplozji i wycieku oleju. Zapewnia to wysoki poziom bezpieczeństwa nadaje się do środowisk gęsto zaludnionych lub wysokiego ryzyka.

2. Przyjazny dla środowiska i wolny od zanieczyszczeń, zielony i energooszczędny

Nie zanieczyszczając olejem i nie emitując szkodliwych gazów, spełnia standardy ochrony środowiska. Używanie wysokiej jakości silikonu blach stalowych, ma niskie straty bez obciążenia i obciążenia, skutecznie zmniejszając zużycie energii operacyjnej i przyczyniając się do tego na rzecz ekologicznego i niskoemisyjnego rozwoju.

3. Niski poziom hałasu i niskie wyładowania częściowe, stabilna praca

Zoptymalizowana konstrukcja rdzenia i uzwojenia zapewnia niski poziom hałasu podczas pracy (≤60dB); niskie wyładowania niezupełne zapewniają długotrwałą pracę stabilną pracę i zmniejsza ryzyko awarii.

4. Bezobsługowa i wygodna obsługa i konserwacja

Konstrukcja izolacji powietrznej i chłodzenia powietrzem eliminuje potrzebę wymiany oleju izolacyjnego, upraszczając codzienną pracę eksploatacji i konserwacji oraz znacznie zmniejszając późniejsze koszty konserwacji i przestoje.

5. Silna zdolność adaptacji do środowiska

Możliwość dostosowania do trudnych warunków, takich jak wysoka wilgotność, duże wysokości i wysoki poziom zapylenia, nadaje się do różnych zastosowań scenariusze obejmujące pomieszczenia wewnętrzne, podziemne, metro, szpitale i szkoły.

6. Zwarta konstrukcja i elastyczny montaż

Trójfazowy transformator rozdzielczy z żywicy lanej jest niewielki i lekki, zajmuje mało miejsca, ułatwiające transport i instalację na miejscu oraz umożliwiające dostosowanie do wymagań związanych z wdrażaniem w ograniczonych przestrzeniach.

Zasada działania

1. Gdy prąd przemienny przepływa przez uzwojenie pierwotne, w uzwojeniu generowany jest przemienny strumień magnetyczny żelazny rdzeń;
2. Zmienny strumień magnetyczny przechodzi przez uzwojenie wtórne, indukując zmienną siłę elektromotoryczną w cewce wtórnej poprzez indukcję elektromagnetyczną;
3. W oparciu o współczynnik zwojów uzwojenia pierwotnego i wtórnego zwiększa się napięcie przemienne lub zmniejsza się, a energia elektryczna jest przekazywana.

W przeciwieństwie do transformatorów zanurzonych w oleju, ten transformator Usune wykorzystuje powietrze jako izolujący czynnik chłodzący pomiędzy uzwojenia i rdzeń, wykorzystując naturalne lub wymuszone chłodzenie powietrzem do odprowadzania ciepła, bezpiecznie i stabilnie konwersja napięcia i przenoszenie mocy.

Parametry techniczne

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Przypadki zastosowań w świecie rzeczywistym

Przypadek 1: Projekt dystrybucji zasilania w pomieszczeniach zamkniętych w szpitalu najwyższej klasy

Ten szpital ma niezwykle wysokie wymagania dotyczące bezpieczeństwa i stabilności zasilania, dlatego wybrał Usune Three Transformator rozdzielczy z żywicy fazowej (1000 kVA, 10 kV/0,4 kV). Produkt jest ognioodporny, przeciwwybuchowy, cicha i przyjazna dla środowiska. Zainstalowany w podziemnej rozdzielni energetycznej szpitala nie wymaga specjalnych zabezpieczeń przeciwpożarowych, pracuje bezawaryjnie od 3 lat, przy poziomach hałasu poniżej 55dB i brak zanieczyszczeń, zapewniając ciągłe zasilanie krytycznych obszarów, takich jak sale operacyjne i intensywna terapia jednostki.

Przypadek 2: Projekt modernizacji zasilania linii metra miejskiego

Pewna linia metra miejskiego wymagała modernizacji wewnętrznego systemu dystrybucji energii, aby dostosować go do wysokiej wilgotności i wilgoci zakurzone środowisko podziemne. Usune, jako wyznaczony dostawca projektu, dostarczył wiele zasilaczy o mocy 2500 kVA transformatory odlewane z żywicy. Produkty te są odporne na wilgoć, kurz, nie wymagają konserwacji i nadają się do pracy w trudnych warunkach środowiska podziemne. Po instalacji obciążenie konserwacyjne zmniejsza się o 60%, zapewniając stabilne zasilanie do obsługi metra.

Często zadawane pytania

P1: Jakie są podstawowe zalety transformatorów odlewanych z żywicy Usune w porównaniu z transformatorami zanurzonymi w oleju?

Odpowiedź 1: Podstawowe zalety skupiają się w trzech wymiarach: bezpieczeństwo, ochrona środowiska i konserwacja. Nie olej izolacyjny eliminuje ryzyko pożaru, eksplozji i wycieku oleju, co skutkuje wyższym poziomem bezpieczeństwa; bez oleju zanieczyszczenie i brak emisji szkodliwych gazów zwiększają przyjazność dla środowiska; konstrukcja izolacji powietrznej eliminuje koniecznością wymiany oleju, nie wymaga konserwacji i sprawia, że nadaje się do użytku w pomieszczeniach zamkniętych. Dla kontrastu, transformatory zanurzone w oleju wymagają regularnej wymiany oleju i izolacji ognioodpornej, co prowadzi do wyższych wartości koszty utrzymania i większe ryzyko dla bezpieczeństwa.

Pytanie 2: Jakie są warunki środowiskowe i wymagania instalacyjne dla trójfazowej dystrybucji żywicy lanej Transformator?

A2: Nadaje się do temperatur otoczenia od -20 ℃ do 60 ℃ i może wytrzymać wysoką wilgotność (≤95%, bez kondensacji), wysoką wysokość n.p.m. (≤3000 m) i zapylone środowisko; instalacja nie wymaga specjalnego fundamentu, może być bezpośrednio do montażu na podłodze lub na ścianie; instalacja wewnętrzna nie wymaga kąpieli olejowej ani ognioodpornej przegrody, wymaga jedynie wstępnej rezerwacji przestrzeń do odprowadzania ciepła, dzięki czemu instalacja jest wygodna i elastyczna.

P3: Jaki jest okres gwarancji na produkt? Jakie usługi posprzedażowe są świadczone?

Odpowiedź 3: Jako certyfikowany producent, Usune zapewnia 3-letnią gwarancję na produkt (od daty pomyślnej instalacji i akceptacja). W okresie gwarancyjnym wadliwe części zostaną naprawione lub wymienione bezpłatnie; całe życie Zapewnione jest także wsparcie techniczne, zdalna diagnostyka usterek oraz wskazówki dotyczące obsługi i konserwacji na miejscu. Poleganie w lokalnej chińskiej fabryce możemy szybko reagować na potrzeby klientów i zapewnić długoterminową stabilną pracę sprzęt.
