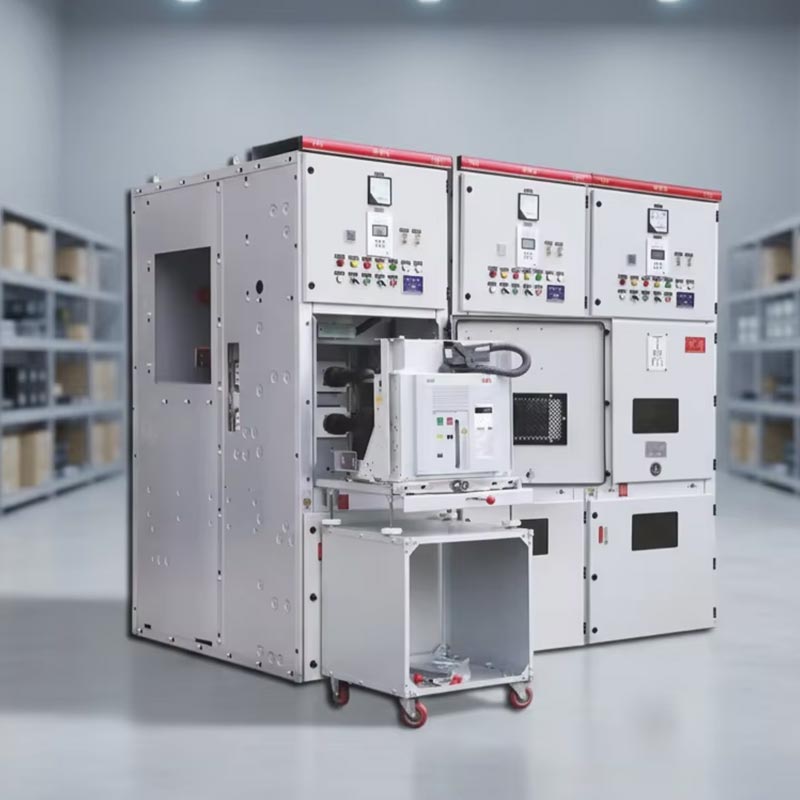

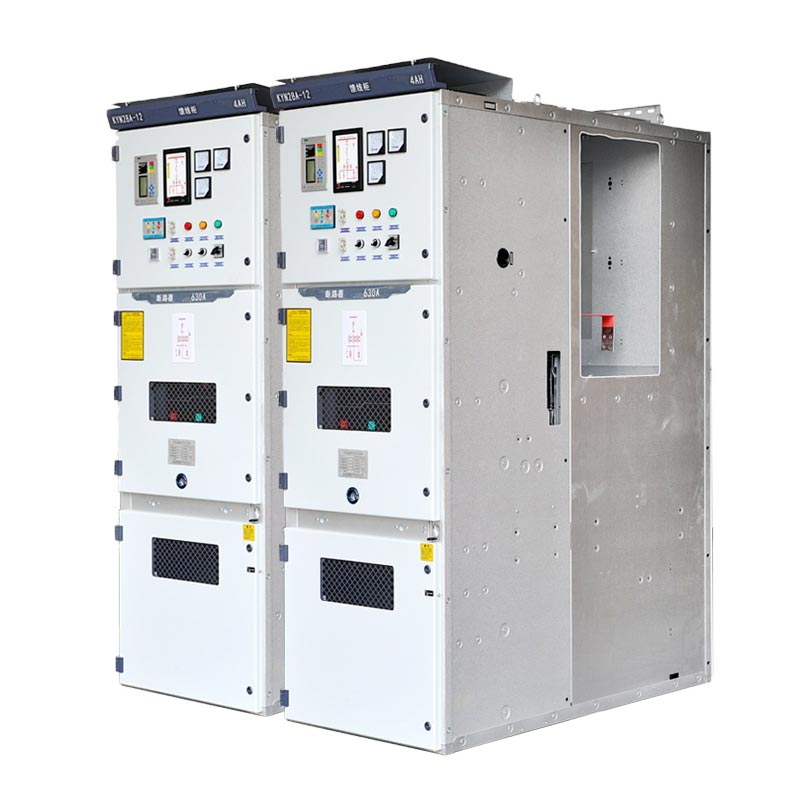

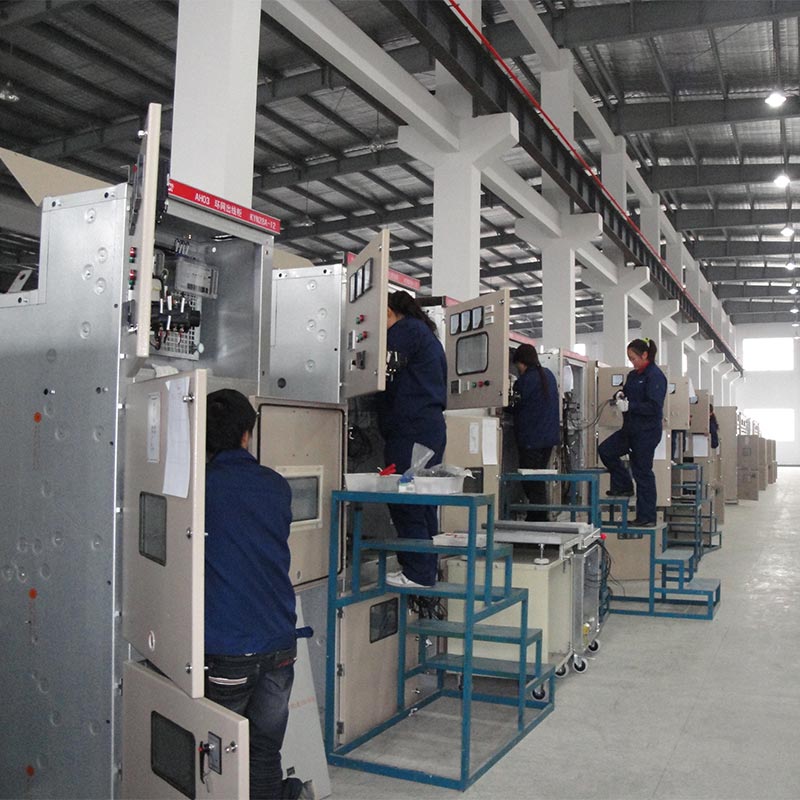

Rozdzielnica Kyn28 10kv

Rozdzielnica Usune Kyn28 10 kV nadaje się do trójfazowego prądu przemiennego 50 Hz, 3,6 ~ 12 kV z pojedynczą szyną zbiorczą i pojedynczą szyną zbiorczą segmentowane systemów zasilania i oferuje kompleksowe funkcje „pięciu dowódów”. Istnieje możliwość wyposażenia części wózka ręcznego szafki z podstawowe komponenty, takie jak wyłączniki próżniowe i styczniki próżniowe. Wyłączniki próżniowe takich marek jak ABB VD4, Można wybrać Schneider HVX i Usune VS1. Jest to obecnie najpopularniejszy kompletny zestaw wysokiego napięcia do zastosowań wewnętrznych moc sprzęt dystrybucyjny, używany głównie do przesyłania i odbioru energii w różnych podstacjach i dystrybucji stacji oraz do sterowania, zabezpieczania i monitorowania obwodów.

Rozdzielnica niskiego napięcia

Rozdzielnica średniego napięcia

Wymagania dotyczące środowiska operacyjnego

• Temperatura powietrza otoczenia: górna granica +40℃, dolna granica -15℃;
• Wilgotność względna: średnia dobowa nie przekraczająca 95%, średnia miesięczna nie przekraczająca 90%;
• Wysokość: 1000 m i poniżej;
• Intensywność sejsmiczna: Nie przekraczająca 8 stopni;
• Brak zagrożenia pożarem lub eksplozją, brak poważnych zanieczyszczeń, korozji chemicznej i gwałtownych wibracji. Jeśli działający środowisku przekracza normalne warunki określone w GB3906, użytkownik i producent muszą negocjować i określić odpowiednie warunki.

Parametry techniczne

• Napięcie znamionowe: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Częstotliwość znamionowa: 50/60 Hz;
• Prąd znamionowy: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Znamionowy prąd krótkotrwały wytrzymywany (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Znamionowy poziom izolacji: 42 kV (częstotliwość zasilania 1 min, pomiędzy elektrodami/masą), 48 kV (styk otwarty); 75 kV (impuls piorunowy, między elektrodami/do masy), 85kV (styk rozwarty, wartość szczytowa);
• Stopień ochrony: stopień ochrony obudowy IP4X, stopień ochrony przedziałów IP2X;
• Typy szaf: szafy linii wejściowych, szafy linii odpływowych, szafy zabezpieczające transformatory, wiązania szyn zbiorczych szafki, szafy rozdzielcze odłączników, szafy do podnoszenia szyn zbiorczych, szafy PT/VT itp.;
• Wymiary szafki: szerokość 650mm/800mm/1000mm, wysokość 2300mm, głębokość 1450mm.

Podstawowe zalety

1. Kompleksowa ochrona bezpieczeństwa

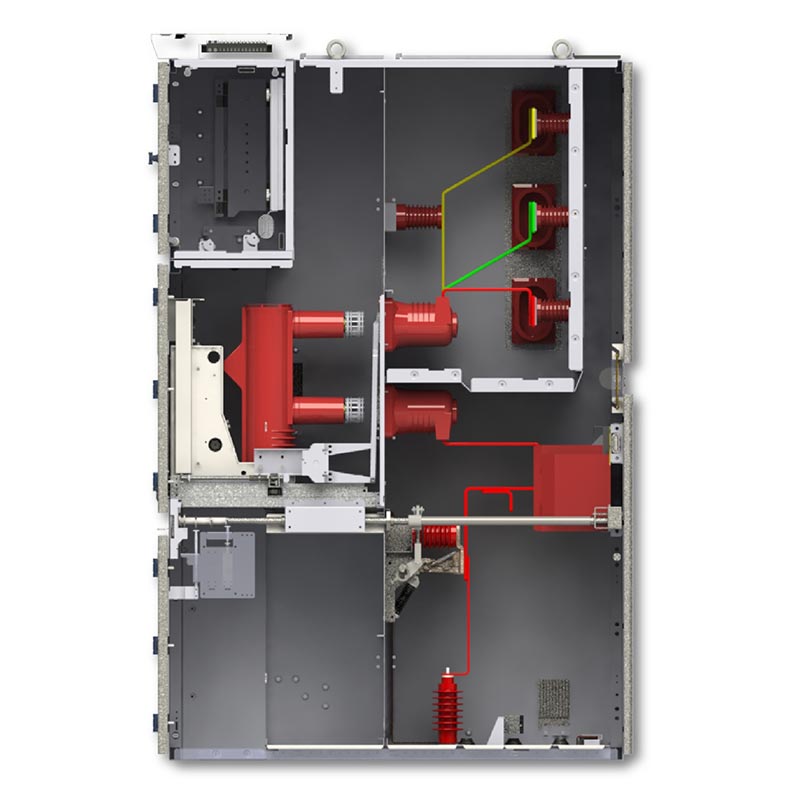

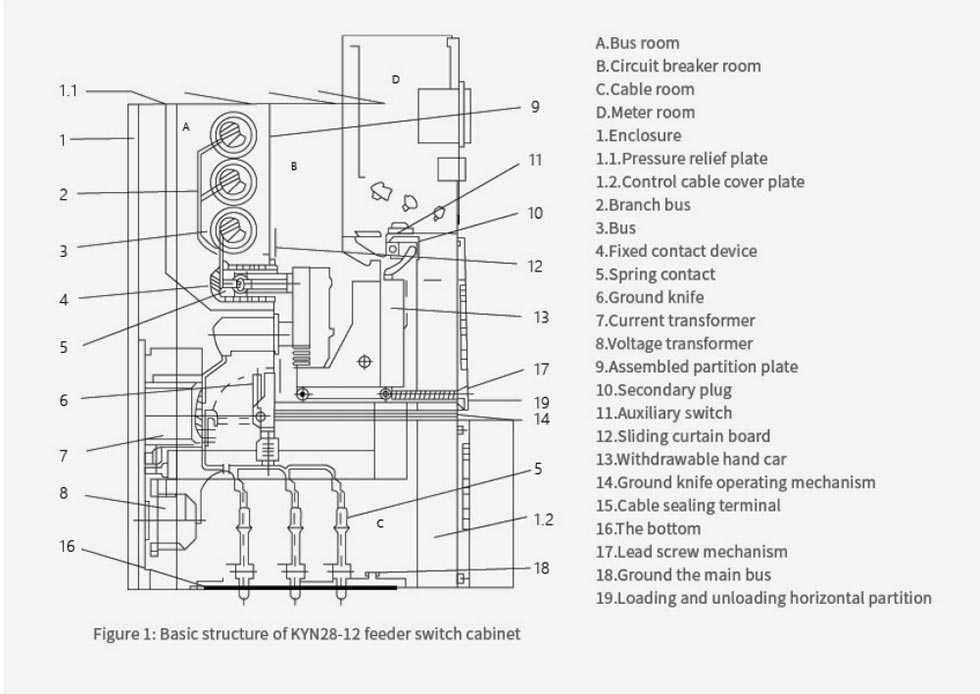

Rozdzielnica Kyn28 10 kV ma opancerzoną metalową konstrukcję zamkniętą, z każdym przedziałem funkcjonalnym niezależnie oddzielone. W połączeniu z blokadami mechanicznymi i elektrycznymi, w pełni realizuje blokadę pięciostopniową, eliminacja ryzyko nieprawidłowego działania. Stopień ochrony obudowy osiąga IP4X, a stopień ochrony przedziału to IP2X, dalej zwiększenie możliwości ochrony bezpieczeństwa.

2. Stabilna i niezawodna wydajność

Zaprojektowane i wyprodukowane ściśle zgodnie z międzynarodowymi normami IEC i systemem zarządzania jakością ISO, wykorzystując wysokiej jakości komponenty próżniowe, jest kompatybilny z różnymi wyłącznikami próżniowymi znanych marek silny odporność na zwarcia, dostosowuje się do szerokiego zakresu napięć i prądów oraz nadaje się do długotrwałego stosowania ciągły operacja.

3. Wygodna instalacja i konserwacja

Wyjmowana konstrukcja wózka umożliwia szybką i łatwą kontrolę oraz wymianę. Jego zwarta konstrukcja obsługuje przód konserwacji, oszczędzając miejsce i przestoje. Standaryzowane wymiary szafek dostosowują się do różnych scenariuszy instalacji, co zapewnia wysoką wydajność instalacji.

4. Szerokie zastosowanie

Rozdzielnica Kyn28 10 kV pokrywa wszystkie poziomy napięć od 3,6 do 24 kV, jest kompatybilna z podwójną częstotliwością 50/60 Hz systemy, i oferuje różne typy szaf, aby zaspokoić potrzeby dystrybucji energii w różnych gałęziach przemysłu, takich jak elektrownie, podstacje, przedsiębiorstwa przemysłowe i górnicze oraz budynki wysokościowe. Można go również dostosować do różnych konwencjonalnych środowiska pracy.

Przypadek aplikacji w świecie rzeczywistym

Do projektu renowacji stacji 110 kV w pewnym mieście wybrano 28 rozdzielnic Usune KYN28-12. Sprzęt osiągnięto wysokie wykorzystanie przestrzeni, szybkie uruchomienie i stopień niezawodności 99,98% po uruchomieniu, znacząco podniesienie poziomu bezpieczeństwa sieci dystrybucyjnej elektroenergetycznej. W tym projekcie rozdzielnica jest dostosowana do wymagania środowiskowe obiektu, w tym wysokość nad poziomem morza, temperatura i wilgotność, a także odpowiedni obwód próżniowy Model wyłącznika jest dobierany tak, aby idealnie odpowiadał potrzebom dystrybucji mocy podstacji.

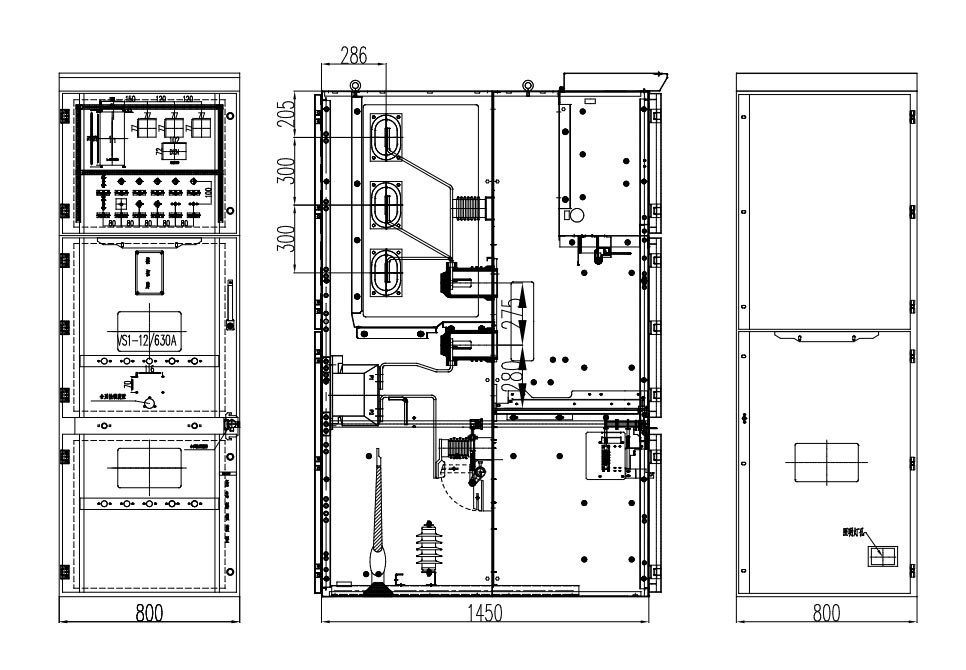

Wymiary zewnętrzne produktu

Referencje projektu

Projekt wystrzelenia rakiety kosmicznej Cas

Raport z testu

Często zadawane pytania

P1: Jakie są specyficzne „pięcioodporne” funkcje rozdzielnicy KYN28?

Odp.: Obejmują one głównie zapobieganie przypadkowemu otwieraniu i zamykaniu wyłączników, zapobieganie pchaniu lub ciągnięciu wózka pod obciążeniem, uniemożliwiając podłączenie przewodów uziemiających do obwodów pod napięciem, uniemożliwiając zamknięcie wyłącznik automatyczny z podłączonym przewodem uziemiającym i uniemożliwiający przypadkowe wejście personelu pod napięciem przedziałach, zapewniając w ten sposób konstrukcyjnie bezpieczeństwo personelu i sprzętu.

P2: Jaki jest rutynowy cykl konserwacji rozdzielnicy Kyn28 10 kV?

Odp.: Zaleca się przeprowadzanie przeglądu okresowego co 6 miesięcy i kompleksowej konserwacji co 1-2 lata, skupiając się na sprawdzeniu mechanizmu, izolacji, blokowania i dokręcenia śrub. Usune zapewnia pełną obsługę techniczną wsparcie.

P3: Czy Usune może zapewnić niestandardową rozdzielnicę?

O: Tak. Jako profesjonalny producent Usune może dostosować konfiguracje wewnętrzne, poziomy ochrony i inteligentne rozwiązania monitorujące oparte na napięciu, prądzie, wymaganiach ochronnych i środowisku miejsca budowy. Można dostosuj także wymiary szafy i wybierz odpowiednie modele wyłączników próżniowych, aby spełnić określone potrzeby.

Podsumowując, rozdzielnica Usune Kyn28 10 kV łączy w sobie bezpieczeństwo, niezawodność i łatwość obsługi. Wspierane przez dojrzałe projekt, rygorystyczna kontrola jakości i kompleksowe parametry techniczne, nadaje się do różnych zastosowań środowiska i scenariusze. Jako profesjonalny producent i wysokiej jakości dostawca z Chin, Usune nadal to robi zapewnia stabilne i wydajne rozwiązania w zakresie dystrybucji energii średniego napięcia użytkownikom na całym świecie.
