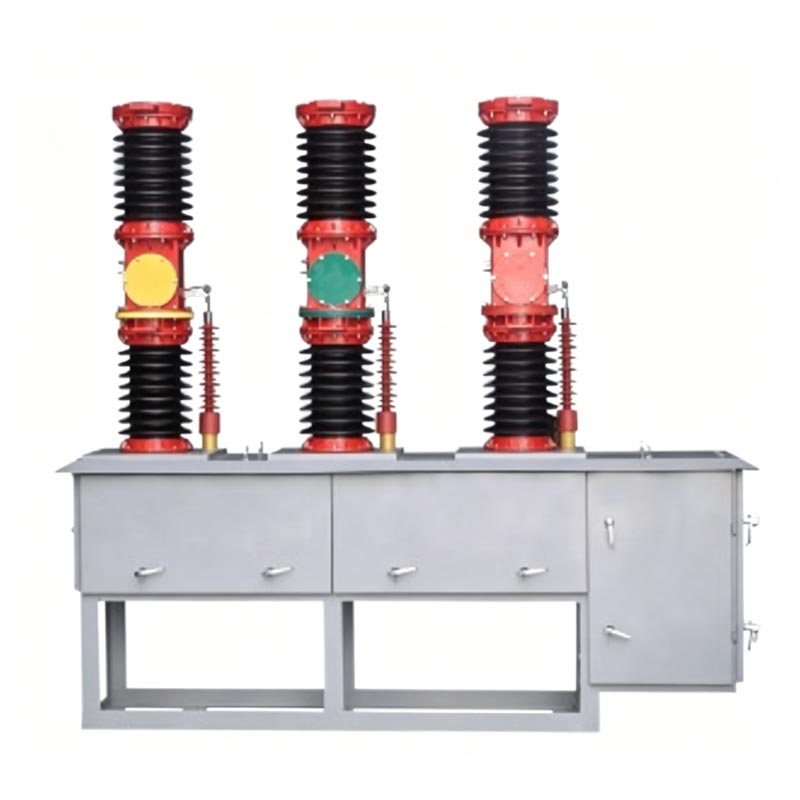

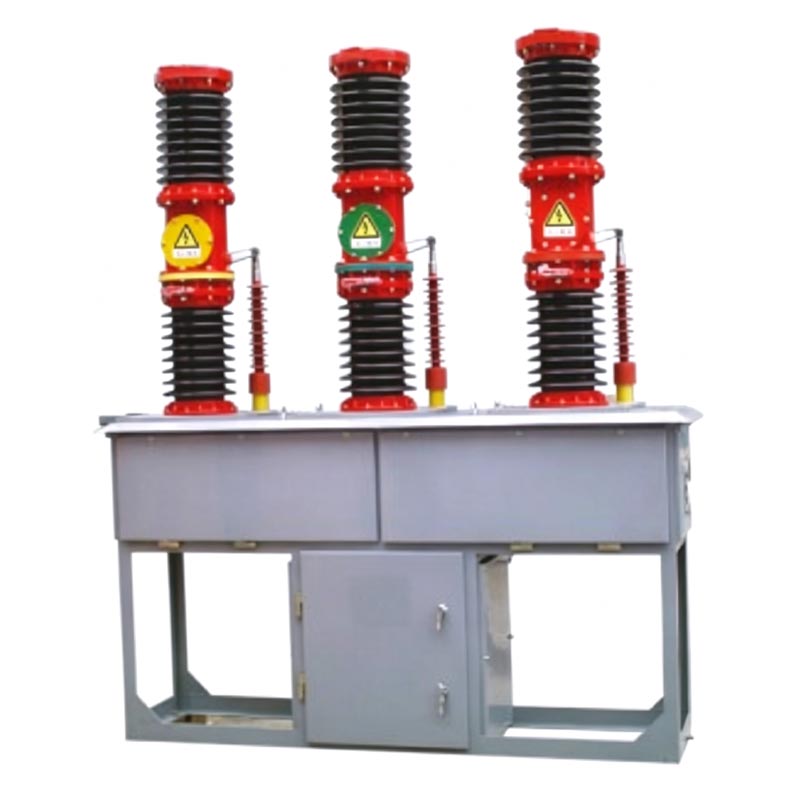

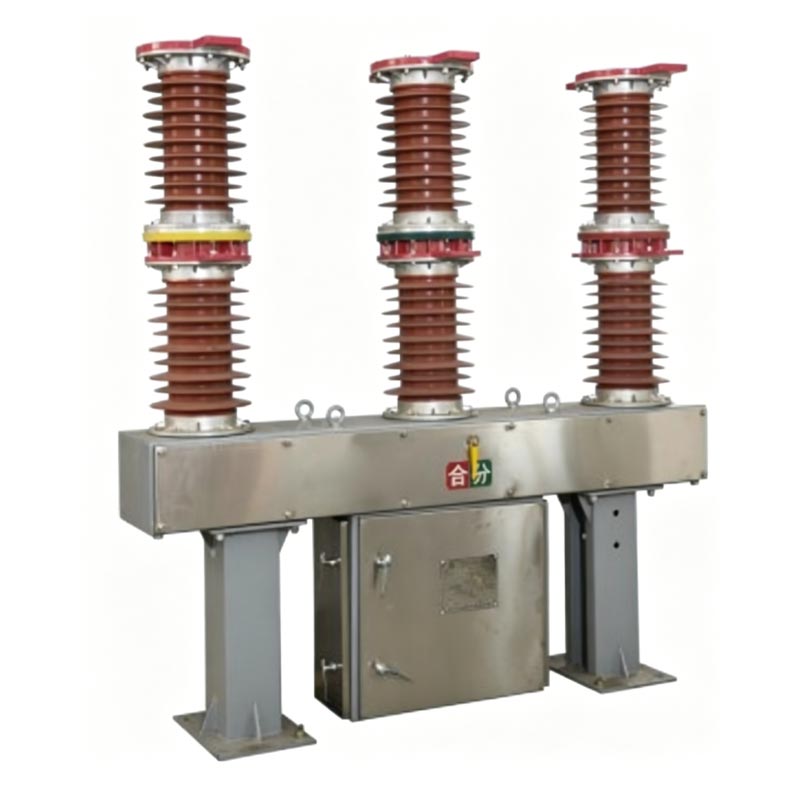

Zewnętrzny wyłącznik próżniowy Usune Zw7-40.5 to zewnętrzny wyłącznik próżniowy wysokiego napięcia odpowiedni dla 50 Hz systemy przesyłu i dystrybucji energii trójfazowej prądu przemiennego 24–40,5 kV, wykorzystywane głównie do sterowania systemami, zabezpieczeń, sekcjonowanie i przełączanie baterii kondensatorów. W połączeniu z reklozerem umożliwia inteligentną segmentację ponowne zamknięcie sterowania systemem elektroenergetycznym; obsługuje mechanizmy sprężynowe lub elektromagnetyczne, ma stabilną mechaniczną wydajność i nie stwarza ryzyka pożaru lub eksplozji; jest zgodny z normą GB1984-1989 „Wyłączniki wysokiego napięcia prądu przemiennego” oraz Normy IEC56, IEC62271-100 „Wysokonapięciowe wyłączniki automatyczne prądu przemiennego”.
1. Doskonała skuteczność niszczenia: wykorzystuje technologię gaszenia łuku próżniowego, co skutkuje silnym pękaniem
pojemność, długą żywotność elektryczną i trwałość mechaniczną do 10 000 cykli.
2. Bezobsługowy i niezawodny: prosta konstrukcja, nie wymagająca regularnej konserwacji i długa żywotność.
3. Doskonała izolacja i działanie przeciw zanieczyszczeniom: Wysoka wydajność izolacji zewnętrznej i wyjątkowa
zdolność przeciwdziałania zanieczyszczeniom.
4. Elastyczna inteligentna konfiguracja: Może być wyposażona we wbudowany przekładnik prądowy (dokładność do 0,2 s
klasa) do pomiaru i ochrony połączeń trójfazowych.
5. Szeroka kompatybilność mechanizmów operacyjnych: Możliwość dostosowania do sprężynowych lub elektromagnetycznych mechanizmów operacyjnych, umożliwiając
częsta i niezawodna praca.

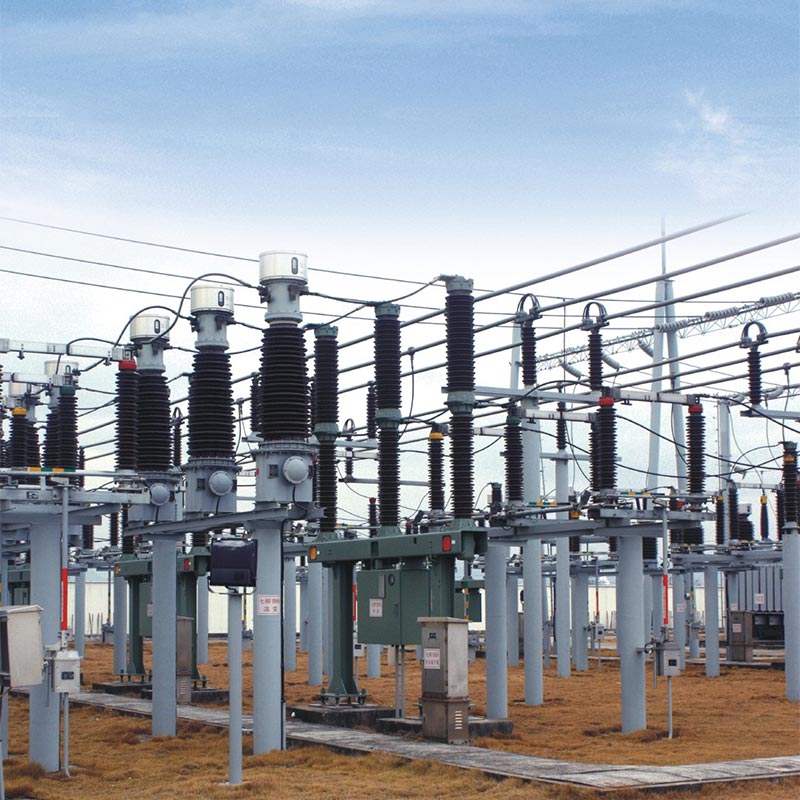

1. Linie i podstacje przesyłowe i dystrybucyjne 24-40,5 kV
2. Projekty renowacji i rozbudowy miejskich i wiejskich sieci elektroenergetycznych
3. Farmy wiatrowe, elektrownie słoneczne i przemysłowe systemy elektroenergetyczne
4. Zastosowania przełączania baterii kondensatorów i wyłączników sprzęgających
5. Obszary przybrzeżne, położone na dużych wysokościach i silnie zanieczyszczone
1. Nazwa projektu: Projekt podłączenia farmy wiatrowej 35 kV do sieci energetycznej w północnych Chinach
2. Klient: State Grid Hebei Electric Power Co., Ltd.
3. Tło projektu: Ta farma wiatrowa jest zlokalizowana na obszarze przybrzeżnym o dużej wilgotności, silnej mgle solnej i częste burze. System linii odpływowych 35 kV wymaga niezawodnych wyłączników automatycznych do sterowania i usuwania usterek operacje izolacji i automatycznego ponownego zamykania.
4. Rozwiązanie: Firma Uxin Electric dostarczyła 12 zestawów zewnętrznych wyłączników próżniowych Zw7-40.5, wyposażonych w mechanizmy sprężynowe i wbudowane przekładniki prądowe klasy 0,2S.
5. Osiągnięcia aplikacyjne
- Stabilna praca przez ponad 5 lat w środowiskach o wysokiej wilgotności i dużej mgle solnej
- 100% skuteczność w 187 operacjach wyłączania zwarć
- Inteligentna funkcja ponownego zamykania skraca czas przerwy w zasilaniu o 85%
- Konstrukcja bezobsługowa zmniejsza roczne koszty eksploatacji i konserwacji o 60%
6. Informacje zwrotne od klientów
„Napowietrzny wyłącznik próżniowy Usune Zw7-40.5 wykazał się wyjątkowo niezawodną pracą na naszym wybrzeżu farma wiatrowa. Znacznie poprawiła się skuteczność zapobiegania zanieczyszczeniom i inteligentne funkcje zabezpieczające stabilność sieci.” – Kierownik projektu, State Grid Hebei Electric Power Co., Ltd.
| Przedmiot | Jednostka | Parametry | |
| Napięcie znamionowe | kV | 40.5 | |
| Znamionowy poziom izolacji | 1min Napięcie wytrzymywane częstotliwości sieciowej | kV | 95 |
| Napięcie wytrzymywane impulsu piorunowego (wartość szczytowa) | kV | 185 | |
| Prąd znamionowy | A | 630/1000/1250/1600/2000 | |
| Znamionowy prąd odpadania zwarcia | kA | 12,5/16/20/25/31,5 | |
| Znamionowa sekwencja działania | 0-0,3 s-C0-180 s-0 | ||
| Czasy wyłączeń dla znamionowego prądu krótkotrwałego | Czasy | 12 | |
| Znamionowy prąd zwarciowy i prąd zamknięcia (szczyt) | kA | 50/63/80 | |
| Znamionowy prąd szczytowy wytrzymywany | kA | 50/63/80 | |
| Znamionowy krótkotrwały prąd wytrzymywany | kA | 20/25/31,5 | |
| Znamionowy czas trwania zwarcia | s | 4 | |
| Średnia prędkość wyłączania | SM | 1,5 ± 0,20 | |
| Średnia prędkość włączania | SM | 0,7 ± 0,2 | |
| Czas odbicia przy włączeniu kontraktu | SM | ≤ 2 | |
| Różnica czasu synchronizacji trójfazowej załącz/wyłącz | SM | ≤ 2 | |
| Czas włączenia | SM | ≤ 150 | |
| Czas wyłączenia | SM | ≤ 70 | |
| Żywotność mechaniczna | Czasy | 10000 | |
| Znamionowe napięcie robocze i napięcie znamionowe obwodu pomocniczego | V | DC/AC110,220 | |
| Każda rezystancja pętli fazowej DC (nie obejmuje przekładników) | μΩ | ≤ 50 | |
| Rezystory prądu stałego w każdej pętli fazowej | mm | 3 | |
Odp.: Można zastosować mechanizmy sprężynowe lub elektromagnetyczne. Mechanizmy sprężynowe zapewniają wysoką wydajność niezawodność i niskie koszty konserwacji, dzięki czemu nadają się do większości zastosowań zewnętrznych.
O: Tak. Przy składaniu zamówienia należy podać przekładnię prądową i klasę dokładności (0,2S/0,5/10P10).
Odp.: Przy normalnym użytkowaniu okres bezobsługowy wynosi 10–15 lat. Zaleca się kontrolę wizualną co 2 lata, oraz drobny przegląd mechaniczny co 5 lat.
Zewnętrzny wyłącznik próżniowy Usune Zw7-40.5 łączy w sobie zaawansowaną technologię próżniową, solidną konstrukcję konstrukcyjną i inteligentne funkcje. Jako zaufany chiński dostawca, Usune Electric konsekwentnie zapewnia wysoką jakość i produkty o wysokiej wydajności, co czyni je idealnym wyborem dla nowoczesnych systemów zasilania, które wymagają niezawodności, bezpieczeństwa i niskie koszty cyklu życia.
